Счетчики статические активной электрической энергии переменного тока однофазные многотарифные СОМ-Э1.1

Назначение

Счётчики электрической активной энергии однофазные электронные многотарифные СОМ-Э1.1 (далее - счётчик) предназначены для измерения и учёта активной энергии в однофазных сетях переменного тока номинальной частоты 50 Гц в народном хозяйстве в закрытых помещениях при температуре от минус 20 до плюс 55 °C и относительной влажности воздуха 90 % при температуре 30 °C.

Описание

Счётчик представляет собой многофункциональное аналого-цифровое устройство, в состав которого входят:

- измерительный элемент (СБИС), формирующий на выходе импульсы, число которых пропорционально измеряемой активной энергии;

- быстродействующий микроконтроллер, обрабатывающий полученную импульсную информацию по специальному алгоритму, а также цифровые сигналы для интегрирования измеренных величин, их хранения и отображения на жидкокристаллическом индикаторе (ЖКИ).

- испытательный выход (телеметрический выход);

- светодиодный индикатор функционирования, мигающий синхронно с импульсами на телеметрическом выходе;

- цифровой интерфейс RS-485;

- блок питания с широким диапазоном входного напряжения:

- щиток с указанием параметров счётчика.

Механизм счётчика расположен в прямоугольном цоколе.

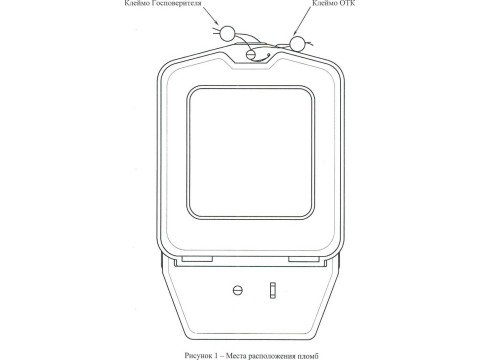

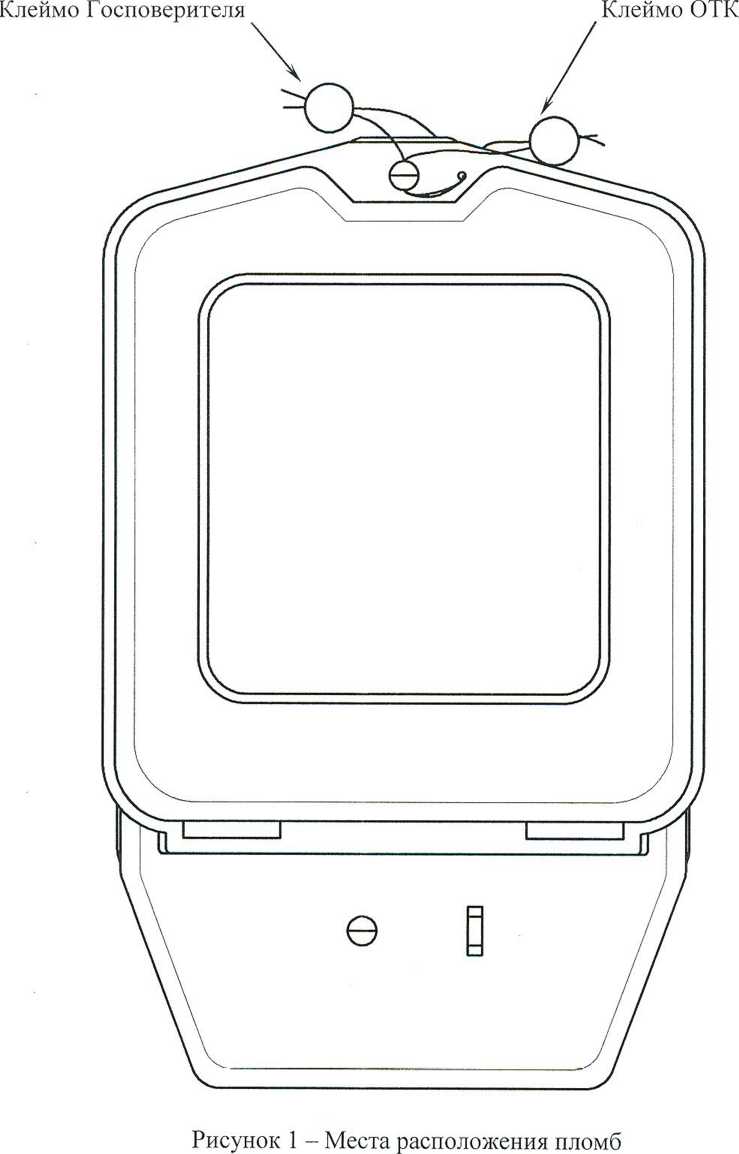

Места расположения пломб счётчика приведены на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности

Номинальное напряжение Номинальная частота

Номинальный ток

Диапазон изменения напряжения

Диапазон изменения тока

Диапазон изменения частоты

-1,0

- 230 В

- 50 Гц

- 5 А

- (170-265) В

- (0,25-50) А

- (47,5-52,5) Гц

Цена одного разряда счётного механизма: младшего, не менее старшего, не менее Постоянная счётчика

Условия эксплуатации Потребляемая мощность в цепи напряжения: полная активная в цепи тока: полная

Средняя наработка до отказа, не менее

Средний срок службы, не менее Масса счётчика, не более Габаритные размеры, не более: Чувствительность счётчика, не менее Суточный ход в нормальных условиях, не более Количество тарифов

Дискретность установки тарифов Количество сезонов

Скорость обмена через RS485 Журнал событий, кол-во записей Гарантийный срок эксплуатации, года

-0,001 кВт-ч

- 10000 кВт-ч

- 5 000 имп/кВт-ч

- от минус 20 до плюс 55 °C

- 3,0 В-А

- 1,5 Вт

- 0.03 В-А

- 80 000 ч

- 30 лет

- 1.0 кг

- 126 х 199 x 70 мм

- 10 мА

- 1 с

- 4

- 30 мин

- 8

- 9600 бод

- 800

- 4

Счётчик обеспечивает автоматическую последовательную индикацию параметров в зависимости от конкретной программы параметризации.

Знак утверждения типа

Знак утверждения типа наносят на щиток счётчика методом штемпелевания или другим способом, не ухудшающим качества, а также на титульный лист руководства по эксплуатации типографским способом.

Поверка

Поверка счетчика осуществляется в соответствии с МРБ МП. 1551-2006 «Счётчики статические активной электрической энергии переменного тока однофазные многотарифные СОМ-Э1.1. Методика поверки», утверждена РУП «Брестский ЦСМС».

Межповерочный интервал - 4 года

Комплектность

В комплект поставки входят: счётчик с крышкой зажимной колодки, руководство по эксплуатации, упаковочная коробка.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ГОСТ 30207-94 «Статические счётчики ватт-часов активной энергии переменного тока (классы точности 1 и 2)».

ТУ BY 200698085.001-2006 «Счётчик статический активной электрической энергии переменного тока однофазный многотарифный СОМ-Э1.1. Технические условия».

МРБ МП. 1551-2006 «Счётчики статические активной электрической энергии переменного тока однофазные многотарифные СОМ-Э1.1. Методика поверки».

Заключение

Счётчики статические активной электрической энергии переменного тока однофазные многотарифные СОМ-Э1.1 требованиям, распространяющихся на них технических нормативных правовых актов, соответствуют.

Лаборатория испытаний ОАО «БЭМЗ», г. Брест, ул. Московская, 202, тел. 8(0162) 42-18-01. Аттестат аккредитации № BY/112 02.2.0.0011. Выдан РУП “БелГИМ”. Действителен до 09.2008 г.
