Счетчики электрической энергии трехфазные AS1440
| Номер в ГРСИ РФ: | РБ 03 13 4917 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Эльстер Метроника", г. Москва |
|
Описание типа РБ 03 13 4917 12 [2012-11-28]
rb-03-13-4917-12_2012-11-28.pdf
|
Скачать |
Счетчики электрической энергии трехфазные Альфа AS 1440 (далее по тексту -счетчики) класса точности 0,5S по ГОСТ Р 52323-2005 по активной энергии, классов точности 1 и 2 по ГОСТ Р 52322-2005 по активной энергии, классов точности 1 и 2 по ГОСТ Р 52425-2005 по реактивной энергии предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4917 12 |
| Наименование | Счетчики электрической энергии трехфазные AS1440 |
| Год регистрации | 2012 |
| Номер сертификата | 8017 |
| Дата регистрации | 2012-08-01 |
| Срок действия | 2016-12-15 |
| Получатель сертификата | ООО "Эльстер Метроника", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Эльстер Метроника"
Адрес: 1-й проезд Перова Поля, д.9, стр.3, 111141, г. Москва
Контакты: +7 (495) 730-02-85, 730-02-83 / metronica.to@elster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по методике МП №477/447-2011, утвержденной в 2011 г. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (номер реестра - №094, шифр поверительного клейма - МА)(НТК №07-12). |
Поверители
Скачать
|
Описание типа РБ 03 13 4917 12 [2012-11-28]
rb-03-13-4917-12_2012-11-28.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии трехфазные Альфа AS 1440 (далее по тексту -счетчики) класса точности 0,5S по ГОСТ Р 52323-2005 по активной энергии, классов точности 1 и 2 по ГОСТ Р 52322-2005 по активной энергии, классов точности 1 и 2 по ГОСТ Р 52425-2005 по реактивной энергии предназначены для:
- измерения и учета активной и реактивной энергии в трехфазных цепях переменного тока трансформаторного или непосредственного включения, в одно- и многотарифном режимах;
- накопления в профиле данных об энергии и мощности, а также данных параметров сети;
- использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и передачи с помощью имеющегося в счетчике интерфейса измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии;
- измерения и отображения параметров трехфазной электрической сети (токов, напряжений, частоты, коэффициента мощности).
Описание
Результаты измерений получаются путем обработки и вычисления входных сигналов тока и напряжения микропроцессорной схемой основной платы счетчика. Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе (ЖКИ) счетчика.
Счетчики позволяют вести многотарифный учет активной и реактивной энергии в двух направлениях. Счетчики имеют возможность измерения и отображения параметров электрической сети.
Модификации и исполнения счетчиков, определяемые при заказе, отображается щитке счетчика в виде буквенно-цифрового кода.
на
Пример записи модификации счетчика - AS 1440-111-RALQ-P4U-B-GS
AS1440
RALQ
Альфа AS1440
Класс точности
Класс точности 0,5S
Класс точности 1
Класс точности 2
Напряжения (элементность счетчика) 3x57,7/100 В (трехэлементный счетчик) 3x127/220 В (трехэлементный счетчик) 3x220/380 В (трехэлементный счетчик) Зх 100 В (двухэлементный счетчик) 3x220 В (двухэлементный счетчик)
1
2
3
4
5
P4U
Токи (тип включения)
1 (2) А (трансформаторное включение)
5 (10) А (трансформаторное включение)
5 (100) А (непосредственное включение)
Измерение энергии и наличие функций
Измерение активной и реактивной энергии в одном направлении (Измерение активной энергии в многотарифном режиме)
Измерение активной и реактивной энергии в двух направлениях
Графики нагрузки по энергии и графики по параметрам сети
Измерение активной энергии по модулю
Измерение параметров сети с нормированной погрешностью
Функция "Чтение без питания"
R(T)
RA
Реле и вспомогательные входы
Импульсные каналы/ управляющие выходы (от одного до четырех)
Управляющие входы (два)
Размыкающее реле (контактор) для счетчиков непосредственного включения
Дополнительное питание
Р1-Р4
Цифровые интерфейсы
Цифровой интерфейс RS232
Цифровой интерфейс RS485
Модули коммуникации
GSM-модем GPRS-модем PLC-модем RL модуль Ethernet модуль
GP PL RF En
Примечания
1 При отсутствии в счетчике дополнительных функций, обозначаемых индексами "RA", "L”, "М", ”Q”, "N”, "U", "К", "W", "S", "В”, эти индексы в обозначении модификации отсутствуют. Отсутствие индекса "Q" означает измерение параметров сети без нормирования погрешности измерений.
2 Недопустимо сочетание символов ”S” и "В" в обозначении модификации.
3 При отсутствии в счетчике модуля коммуникации: GSM-модема (индекс “GS” в обозначении модификации), GPRS-модема (индекс “GP” в обозначении), RF модуля (индекс “RF” в обозначении), PLC-модема (индекс “PL” в обозначении), Ethernet модуля (индекс “Еп” в обозначении модификации) его индекс в обозначении модификации счетчика отсутствует.
Соответствие классов точности счетчиков Альфа AS 1440 непосредственного и трансформаторного включений по активной и реактивной энергии приведены в таблице 1.
Таблица 1
|
Измеряемая энергия |
Класс точности счетчика | ||
|
Активная |
0.5S |
1 |
2 |
|
Реактивная |
1 |
2 |
2 |

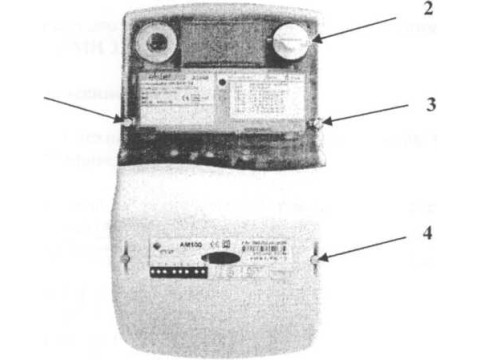

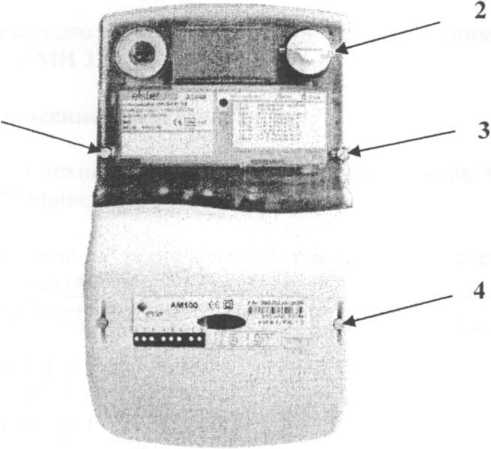

Фотография общего вида счетчика с указанием несанкционированного доступа представлена на рисунке 1.
схемы пломбировки от
1 - пломба ОТК завода-изготовителя; 2 - пломба кнопки " RESET": 3 - пломба поверителя; 4 - пломба энергоснабжающей организации
Рисунок 1
Программное обеспечение
В счетчиках Альфа AS 1440 все измерения и вычисления выполняет [ДСП (цифровой сигнальный процессор), в который, в процессе изготовления счетчика, загружается внутреннее программное обеспечение "Счетчики электрической энергии трехфазные "Альфа AS 1440" (далее по тексту - ПО "Альфа AS 1440"), которое является метрологически значимым. Влияние ПО на метрологические характеристики оценивают при испытаниях.
При этом инструментальную погрешность средства измерения и погрешность, вносимую ПО, не разделяют, и проверяют, что суммарная погрешность средства измерения не превышает допустимые значения. ПО "Альфа AS1440" аппаратно защищено от записи, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Номера версий и цифровые идентификаторы ПО "Альфа AS 1440" можно получить из счетчика с помощью программы "alphaSET".
Идентификационные данные ПО "Альфа AS 1440" указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения счетчиков электрической энергии трехфазных Альфа AS 1440 ______________________
|
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО «Счетчики |
9.20 |
3D03 | |
|
электрической |
9.21 |
СЕ07 | |
|
энергии |
9.30 |
FE63 |
ГОГ |
|
трехфазные |
9.31 |
F9DB | |
|
«Альфа AS 1440» |
9.32 |
9С77 | |
|
9.33 |
7945 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 «С»
Технические характеристики
Метрологические и технические характеристики счетчиков электрической энергии трехфазных Альфа AS 1440 приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики счетчиков электрической энергии трехфазных Альфа AS 1440
|
Наименование характеристики |
Значение |
Примечание |
|
Классы точности: - по активной энергии ГОСТ Р 52323-2005 - по активной энергии ГОСТ Р 52322-2005 - по реактивной энергии ГОСТ Р 52425-2005 |
0,5 S 1; 2 1; 2 | |
|
Номинальные значения напряжения (Оном), В |
3x57,7/100; 3x127/220; 3x220/380; 3x100; 3x220 |
Допускаются 3x63/110; 3x230/400; ЗхЦ0;Зх230 |
|
Рабочий диапазон напряжений, В |
от 0,8-Uhom до 1,15-Uhom | |
|
Номинальные (1ном) (максимальные) токи, А |
1(2), 5 (10) | |
|
Базовый (16) (максимальный) ток, А |
5(100) | |
|
Номинальное значение частоты, Гц |
50 |
60 - по заказу |
|
Рабочий диапазон частот, Гц |
от 47,5 до 52,5 |
от 57 до 63 - по заказу |
|
Диапазон значений постоянной счетчика по импульсному выходу, имп./(кВт-ч) [ имп./(квар‘ч)] |
от 1 до 10000 |
Задается программно |
Продолжение таблицы 3
|
Стартовый ток (чувствительность), А ■ класс точности 0,5 S ■ класс точности 1 - трансформаторное включение - непосредственное включение • класс точности 2 (непосредственное вкл.) |
0,001 1ном 0,002 0.004 10 0.005 Ь |
При коэффициен те мощности, равном 1 |
|
Потребляемая мощность на фазу по цепям напряжения, Вт (В А), не более - трансформаторное включение - непосредственное включение |
0,7 (0.8) 0,7 (0,8) | |
|
Потребляемая мощность по цепям тока при 1ном (трансформаторное вкл.), Вт (В-А) |
0.01 (0,01) | |
|
Параметры импульсного выхода: - напряжение. В, не более - ток, мА |
27 25 | |
|
Длительность выходных импульсов, мс |
120 |
Возможно другое значение по заказу |
|
Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит/с |
300 - 19200 | |
|
Предел основной абсолютной погрешности хода внутренних часов, с/сутки. не более |
±0,5 | |
|
Количество тарифных зон |
до 4-х | |
|
Разрядность ЖКИ - дробная часть (количество знаков после запятой) программируется |
8 разрядов | |
|
Защита от несанкционированного доступа: - пароль счетчика - аппаратная блокировка - контроль снятия крышки зажимов - контроль снятия кожуха - аппаратная защита метрологически значимой части |
Есть Есть Есть Есть Есть | |
|
Сохранение данных в памяти, лет |
30 |
При отсутствии питания |
|
Самодиагностика счетчика |
Есть |
Выполняется при включении питания, а также после каждого обмена через оптический порт |
|
Масса, кг, не более - без размыкающего реле - с размыкающим реле |
1,5 1,9 | |
|
Габаритные размеры (высота х ширина х толщина), мм, не более - без размыкающего реле - с размыкающим реле |
276х170>80 306х170х80 | |
|
Средняя наработка до отказа, ч, не менее |
120000 | |
|
Интервал между поверками, лет |
14 | |
|
Срок службы, лет, не менее |
30 | |
|
Класс защиты по ГОСТ Р 51350-99 |
II |
Окончание таблицы 3
|
Степень защиты по ГОСТ 14254-96 |
IP52 |
Счетчик предназначен для установки внутри помещений |
|
Условия эксплуатации: - диапазон рабочих температур окружающего воздуха, °C -относительная влажность, (неконденсирующаяся), %, не более - атмосферное давление кПа (мм рт. ст.) |
от минус 40 до + 70 0-95 60- 106,7(460-800) |
Счетчики Альфа AS 1440 класса точности 0,5S, имеющие индекс "Q" в обозначении модификации, измеряют параметры сети с нормированной погрешностью. Диапазоны, в которых нормируются ток, напряжение и коэффициент мощности, совпадают с соответствующими диапазонами измерений, в которых эти измерения реализуются счетчиками класса точности 0,5S.
Диапазоны измерений и пределы допускаемой основной относительной погрешности измерений параметров электрической сети для счетчиков с индексом ”Q” в обозначении модификации приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерения напряжения в рабочем диапазоне напряжений, % |
±0,5 |
|
Пределы допускаемой основной относительной погрешности измерения тока в диапазоне (0,1 - 10) А. % |
± 0,5 |
|
Пределы допускаемой погрешности измерения частоты напряжения в диапазоне (47,5 - 52,5) Гц, Гц |
± 0,01 |
|
Пределы допускаемой погрешности измерения коэффициента мощности в диапазоне (0,5 (инд.)-1-0,5 (емк.)) при значениях тока (0,1 - 10) А |
±0,01 |
/Дополнительные погрешности измерений параметров сети, вызываемые изменением влияющих величин, не превосходят пределов, установленных в ГОСТ Р 52323-2005 для счетчиков класса точности 0,5S,
Цена единицы младшего разряда параметров электрической сети, выводимых на ЖКИ, приведена в таблице 5.
Таблица 5
|
Наименование параметра |
Цена единицы младшего разряда |
|
Напряжения фаз А, В, С |
0.1 В |
|
Токи фаз А, В, С |
0,1 А |
|
Коэффициент мощности трехфазной сети, коэффициент мощности фаз А, В, С |
0.01 |
|
Частота измеряемой сети |
0,01 Гц |
Во внутренних регистрах счетчика параметры электрической сети хранятся с дробной частью не менее четырех разрядов.
Знак утверждения типа
Знак утверждения типа наносится на щиток счетчика Альфа AS 1440 методом трафаретной печати и на титульный лист паспорта и руководства но эксплуатации типографским способом.
Комплектность
В комплект поставки счетчика Альфа AS 1440 входят:
• счетчик;
- паспорт ДЯИМ.411152.020 ПС;
- руководство по эксплуатации ДЯИМ.411152.020 РЭ;
- методика поверки МП № 477/447-2011;
- программное обеспечение (ПО) alphaS ГТ;
- упаковочная тара.
Примечание - Допускается комплектование и передача РЭ, МП и ПО на электронном носителе; поставляется один CD-диск на партию счетчиков в 10 штук.
Поверка
Осуществляется в соответствии с документом «ГСП. Счетчики электрической энергии трехфазные Альфа AS 1440. Методика поверки. МП № 477/447-2011», утвержденным ФБУ «Ростест-Москва» 22.07.2011 г.
Основные средства поверки:
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1 с эталонным счетчиком класса точности 0,05;
- универсальная пробойная установка УПУ-10;
- IBM (PC-совместными компьютер) с ОС Microsoft Windows NT/2000/ХР/Vista.
- Устройство синхронизации времени У СВ-2;
- Частотомер 43-63.
Сведения о методах измерений
Методы измерений с помощью счетчиков электрической энергии трехфазных Альфа AS 1440 указаны в документе «Счетчик электрической энергии трехфазный Альфа AS 1440. Руководство по эксплуатации» ДЯИМ.411152.020 РЭ.
Нормативные документы
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
3 ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
4 ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»
5 ГОСТ Р 52425-2005 (МЭК 62053-23:2003). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2).
6 Счетчики электрической энергии трехфазные Альфа AS 1440. Технические
условия ТУ 4228-014-29056091-11.
7 Техническая документация ООО «Эльстер Метро ника». Россия.
Рекомендации к применению
Выполнение государственных учетных операций.
