Счетчики электрической энергии многофункциональные "ЭНЕРГИЯ-9BY"

Назначение

Счетчики предназначены для измерения активной электрической энергии в однофазных сетях (СТК1) и активной и реактивной электрической энергии прямого и обратного направления в трехфазных сетях (СТКЗ) переменного тока с номинальной частотой 50 Гц.

Счетчики могут работать в автоматизированных системах коммерческого и технического учета электрической энергии (АСКУЭ), с применением дифференцированных по времени тарифов на электрическую энергию.

Область применения - промышленные предприятия, объекты коммунального хозяйства и энергосистемы. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии.

Описание

Счетчики изготавливаются СООО «БЕЛТЕЛЕКАРТ-М» по лицензии № 06М от

06 февраля 2009 г. ООО «Телекарт-11рибор», г. Одесса, Украина, имеют следующие модификации:

- СТК1 - для измерения активной электрической энергии прямого направления в однофазных сетях переменного тока промышленной частоты;

- СТКЗ - для измерения активной и реактивной электрической энергии прямого и обратного направления в трехфазных сетях переменного тока промышленной частоты.

Конструктивно счетчики состоят из корпуса и крышки зажимной платы. В корпусе расположены плата процессора и индикации, плата трансформаторов, плата измерительная, плата усилителей и зажимная плата. Платы соединены между собой гибкими кабелями.

Счетчики измеряют электрическую энергию по принципу аналого-цифрового преобразования сигналов переменного тока и обработки полученных результатов преобразования с помощью специализированного микроконтроллера.

Счетчики (за исключением однотарифных) имеют встроенные часы и возможностью автоматического перехода с зимнего времени на летнее и наоборот.

Счетчики, предназначенные для работы в составе автоматизированных систем учета и контроля электрической энергии, имеют последовательный интерфейс RS 485, оптический интерфейс (по IEC 62056-21:2002) и телеметрический импульсный выход.

По требованию заказчика счетчики могут быть оснащены узлом управления нагрузкой, представляющим собой электронный ключ, способный коммутировать напряжение до 230 В и ток до 1 А. Узел управления включает/отключает нагрузку (до четырех каналов) по алгоритму, заданному встроенным программным обеспечением, либо по командам, переданным в счетчик по интерфейсному каналу.

Встроенным программным обеспечением предусмотрена установка блокировки доступа к счетчику через оптопорт как по команде с клавиатуры счетчика, так и по команде, переданной в счетчик по интерфейсному каналу.

По требованию заказчика счетчики могут быть оснащены разъемом для подключения внешнего низковольтного источника напряжения питания, что позволяет производить съем с татистической информации со счетчика при отсутствии напряжения питания.

Основные функциональные возможности счетчиков:

Счетчики, которые имеют индекс «В» в обозначении, оснащены встроенным контактором и позволяют:

организовать отпуск потребителю предварительно оплаченного количества электроэнергии;

- отключать нагрузку при превышении потребляемой нагрузкой мощности выше заданных допустимых значений или при израсходовании оплаченного лимита электроэнергии.

Счетчики СТК1, которые имеют индекс «11» в обозначении, являются упрощенными исполнениями, предназначенными для учета электроэнергии в бытовом секторе (на замену индукционных счетчиков), и имеют только испытательный выход. По требованию заказчика такие сче тчики могуч быть оснащены выходом интерфейса R.S 485.

Счетчики СТК-1 с индексом «Z» в обозначении имеют встроенную систему контроля за неправильным включением счетчика и за разбалансировкой токов в фазной и нулевой цепях счетчика.

Счетчики с индексами «I4Z» фиксируют дату и время возникновения ошибки в памяти.

Счетчики с индексом «М» в обозначении обеспечивают мониторинг и вывод но интсрфейсным каналам параметров входных сигналов.

С хема построения обозначения возможных исполнений однофазного счетчика СТК1 приведена на рисунке 1.

расширенный температурный диапазон эксплуатации

CTKl-lO.XXXXXXXXXXt t - от минус 40 °C до 55 °C; без «t» - от минус 10 °C до 45 °C

Z - функция защиты от несанкционированных подключений

L С - измерительный элемент - катушка

S - измерительный элемент - шунт П - дисплей, испытательный выход  12 - дисплей и интерфейс RS-485

13 - дисплей, интерфейс RS-485 и оптический интерфейс

14 - дисплей, интерфейсы: RS-485 и оптический; многотарифный учет

---- L - функция подсветки дисплея

условное обозначение тока базового (максимального):

1 - 10 (40) А, 2 - 5 (60) А, 3 - 10 (60) А, 4 40 (100) Л.

5-10 (100) А

----------К1, КЗ, К5 - тип корпуса по таблице 5 ------------U - функция управления нагрузкой

В - функция предварительной оплаты

10 - класс точности 1,0

Примечание - Буквы после точки в обозначениях счетчиков присутствую! только при наличии соответствующих функций

Рисунок 1 - Схема построения обозначения возможных исполнений однофазного счетчика СТК1

Схема построения обозначения возможных исполнений трехфазного счетчика С'ГКЗ приведена на рисунке 2.

СТКЗ-XXXXXXX.XXXXXXt —|— ———    - " .

I- расширенный температурный диапазон эксплуатации:

t - от минус 40 °C до 55 °C; без «t» - от минус 10 °C до 45 °C

— К2, К4 - тип корпуса по таблице 5

L - функция автоматической подсветки дисплея ------- I - средства коммуникации

-------- U - функция управления нагрузкой

---------- В - функция предоплаты

D - тарифный учет ------- Р - тарифный учет и график нагрузки

М - тарифный учет, график нагрузки и измерение параметров

Т1 - трансформаторное трехпроводное включение с номинальным током 1 А

Т2 - трансформаторное четырехпроводное включение

с номинальным током 1 А

ТЗ - трансформаторное трехпроводное включение с номинальным током 5 Л.

Т4 - трансформаторное четырехпроводное включение

с номинальным током 5 А

---------НЗ - трансформаторное трехпроводное включение с номинальным током 5А

Н4 - трансформаторное четырехпроводнос включение

с номинальным током 5 А

Н5 - непосредственное четырехпроводное включение

с базовым током 10 Л, максимальным током 40 А

Н6 - непосредственное четырехпроводнос включение

с базовым током 40 А, максимальным током 100 А

Н7 - непосредственное четырехпроводное включение

с базовым током 5 А, максимальным током 60 А

Н8 - непосредственное четырехпроводное включение

с базовым током 10 А, максимальным током 60 А

Н9 - непосредственное четырехпроводное включение с базовым током 10 А, максимальным током 100 А

А1 - измерение активной энергии в одном направлении -------------Q1- измерение активной и реактивной энергии в одном направлении

Q2 - измерение активной и реактивной энергии в двух направлениях

02 - класс точности (0,2 S - при измерении активной, 0,5 - при измерении реактивной энергии)

05 - класс точности (0,5 S- при измерении активной,

1,0 - при измерении реактивной энергии)

10 - класс точности 1,0 при измерении активной и реактивной энергии

Рисунок 2 - Схема построения обозначения возможных исполнений трехфазного счетчика СТКЗ

Примечание - В обозначениях счетчиков буквы после точки наличии соответствующих функций.

Внешний вид однофазного счетчика СТК1 приведен на рисунке 3, трехфазного счетчика С'ГКЗ - на рисунке 4.

Схема пломбировки счетчиков для защиты от несанкционированного доступа к элементам схемы с указанием места нанесения знака поверки (самоклеющегося клейма-наклейки) приведена в 11риложении А.

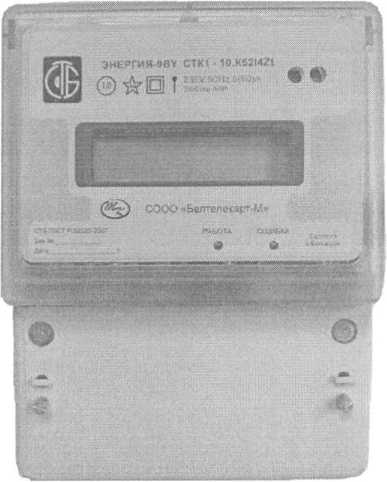

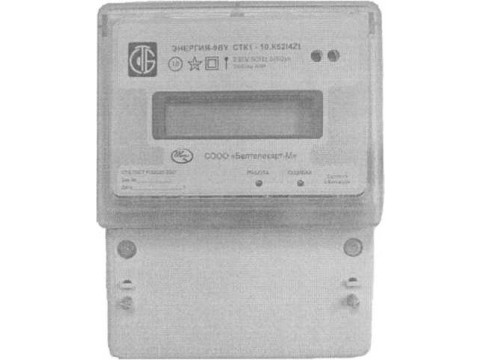

Рисунок 3 -Внешний вид счетчика СТК1

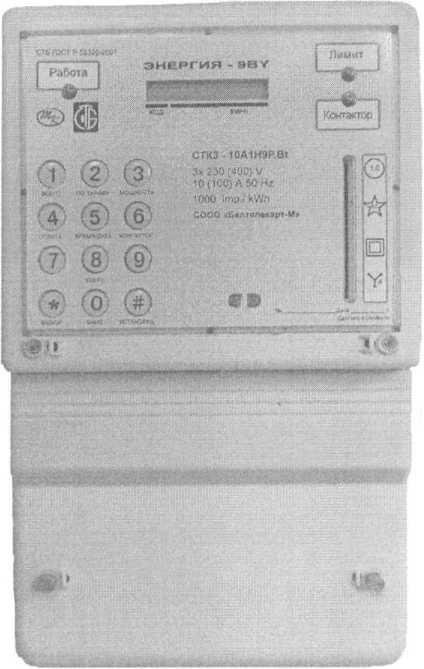

Рисунок 4 - Внешний вид счетчика СТКЗ

Для Документов

госудлос• (екншй рчестр бредете намерений Республики Беларусь

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по СТБ ГОСТ Р 52322-2007, СТБ ГОСТ Р 52323-2007, СТБ ГОСТ Р 52425-2007 и ТУ BY 190465982.002-2012 в зависимости от исполнения счетчика указан в таблице 1

Таблица 1

Значение номинального напряжения в зависимости от исполнения счетчика указано в таблице 2

Таблица 2

Номинальная частота- 50 Гц

Значение номинального (базового) и максимального входных токов в зависимости от исполнения

сче тчика указано в таблице 3

Таблица 3

Суточный ход встроенных часов при отсутствия напряжения сети - не более ±3 с.

Суточный ход встроенных часов при наличии напряжения сети - не более ±1 с.

Время хранения данных в энергонезависимой памяти - не менее 10 лет.

Количество временных тарифных зон - до 72 в многотарифных счетчиках и до 2 в двухтарифных счетчиках.

Габаритные размеры и масса счетчиков приведены в таблице 5. Таблица 5

Климатические условиях при эксплуатации:

- температура окружающей среды:

- от минус 10 °C до 55 °C - для счетчиков без индекса «t» в обозначении;

- от минус 40 °C до 55 °C — для счетчиков с индексом «Ь> в обозначении:

- относительная влажность окружающего воздуха - до 90 % при температуре 30 °C;

- атмосферное давление - от 84,0 до 106,7 кПа.

Степень защиты счетчика от проникновения пыли и воды - IP51 (без всасывания пыли) ио ГОСТ 14254-96.

Знак утверждения типа

Знак утверждения типа наносится на верхнюю панель корпуса счетчика методом шелкогра-фии и на титульный лист паспорта типографским способом.

Комплектность

Комплект поставки приведен в таблице 3

Таблица 3

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

СТБ ГОСТ Р 52320-2007 (МЭК 62052-11:2003) Аппаратура для измерения электрической

1!|Д1 :Г1!И ПОДСТр

чнии

Цигумыпов

энергии переменного тока. Общие требования. Испытания и условия испытаний. Счетчики электрической активной энергии.

СТБ ГОСТ Р 52322-2007 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

СТБ ГОСТ Р 52323-2007 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.

СТБ ГОСТ Р 52425-2007 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ТУ BY 190465982.002-2012 Счетчики электрической энергии многофунк-циональные «ЭНЕРГИЯ-9ВY». Технические условия.

МРБ МП.2237-2012 Счетчики электрической энергии многофункциональные «ЭНЕРГИЯ-9В Y ». Методика поверки.

Заключение

Счетчики электрической энергии многофункциональные «ЭНЕРГИЯ-9ВУ» соответствуют требованиям СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52322-2007, СТБ ГОСТ Р 52323-2007, СТБ ГОСТ Р 52425-2007 и ТУ BY 190465982.002-2012.

Межповерочный интервал - не более 96 мес. при применении в сфере законодательной метрологии.

Научно-исследовательский испытательный центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
