Счетчики электрической энергии трехфазные электронные СЭЭТ
| Номер в ГРСИ РФ: | РБ 03 13 4958 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ОДО "ЭкоМера", г. Минск |
Счетчики электрической энергии переменного тока трехфазные электронные СЭЭ’Г (в дальнейшем счетчики), предназначенные для измерения активной электрической энергии в трех- и четырех проводных цепях переменного тока частотой 50 Гц и организации многотарифного учета электроэнергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4958 12 |
| Наименование | Счетчики электрической энергии трехфазные электронные СЭЭТ |
| Год регистрации | 2012 |
| Номер сертификата | 8099 |
| Дата регистрации | 2012-09-27 |
| Срок действия | 2017-09-27 |
| Получатель сертификата | ОДО "ЭкоМера", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОДО "ЭкоМера"
Адрес: ул. Богдановича, 153, 220040, г. Минск
Контакты: +375 17 290 21 35 / +375 17 290 21 34 / ekomera@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2270-2012. |
Поверители
Скачать
|
Описание типа РБ 03 13 4958 12 [2013-02-12]
rb-03-13-4958-12_2013-02-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4958 12 [2012-01-01]
rb-03-13-4958-12_2012-01-01.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии переменного тока трехфазные электронные СЭЭ’Г (в дальнейшем счетчики), предназначенные для измерения активной электрической энергии в трех- и четырех проводных цепях переменного тока частотой 50 Гц и организации многотарифного учета электроэнергии.
Область применения - промышленные предприятия, объекты коммунального хозяйства как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии
Описание
Принцип действия счетчика основан на измерении мощности путем перемножения входных сигналов от датчиков гока и напряжения и преобразовании измеренной мощнос ти в импульсную последовательность, частота которой пропорциональна измеренной мощности. Измерение энергии осуществляется путем подсчета количества импульсов за время измерения. Импульсы поступают на устройство отображения, которое выполнено в виде жидкокристаллического индикатора.
Счетчики также имеют в своем составе встроенные часы реального времени, позволяющие вести учет электроэнергии по тарифным зонам суток, телеметрические выходы для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки.
Для организации интерфейсов счетчики имеют модули последовательного ин терфейса RS-485 и оптического интерфейса.
гт tesss?
Структура условного обозначения счетчиков приведена на рисунке 1.
СЭЭТ - X - X - X - ТУ BY 190860607.002-2012
Рисунок 1 - Схема обозначения модификаций счетчиков

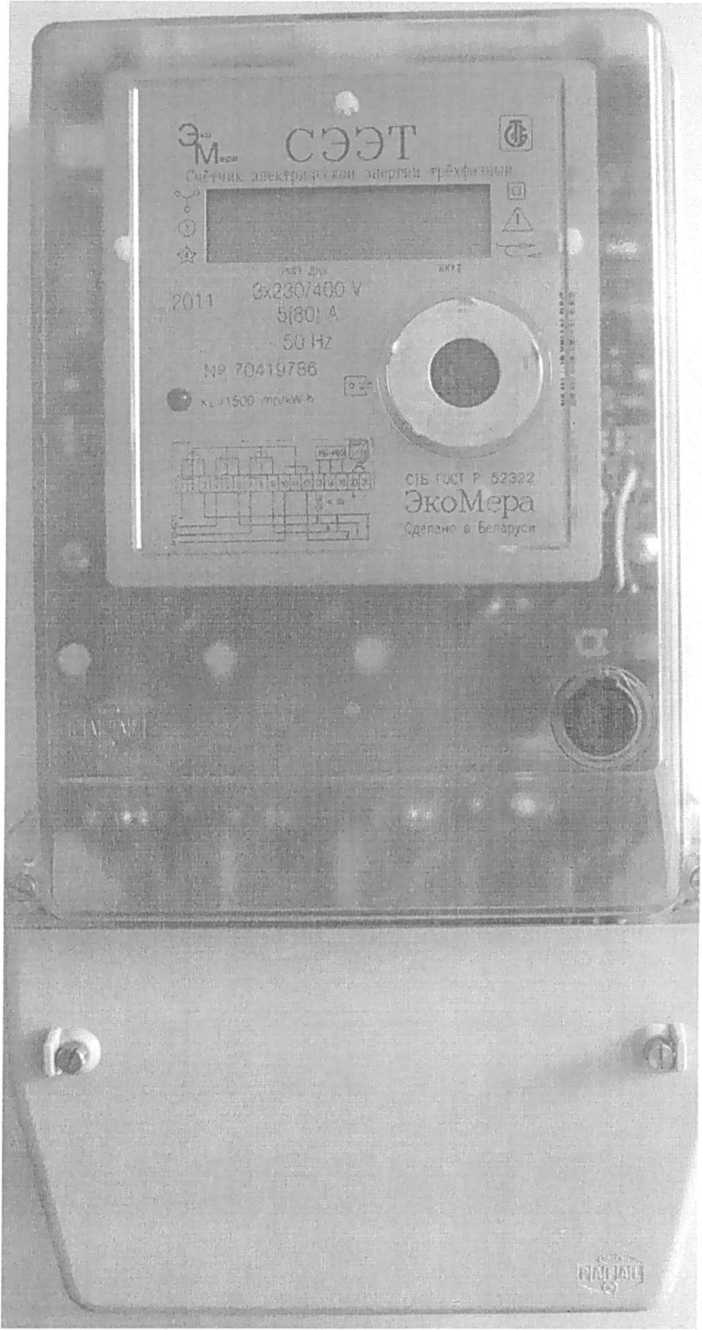

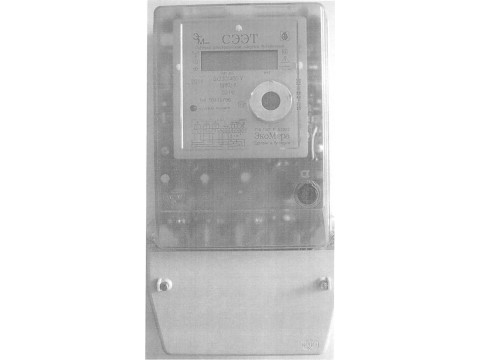

Внешний вид счетчика приведен на рисунке 2.
Схема пломбирования счетчиков для защиты от несанкционированного доступа к элементам регулировки с указанием места навесных пломб с оттиском знака поверки и наклейки со штампом 01'К изготовителя, а также нанесения знака поверки в виде клейма-наклейки, приведена в Приложении А к описанию типа.
Рисунок 2 - Внешний вид счетчиков СЭЭТ
Листов 7 J
[Государснеи^ рьесто] icfeaggj к \Для документов/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРНО ТИКИ
Основные технические и метрологические характеристики приведены в таблице 1
Таблица 1
|
Наименование характеристики |
Значение |
|
Класс точности по СТБ ГОСТ Р 52322-2007 |
1,0 |
|
Номинальное напряжение (U,K,MI1)1)< В Установленный рабочий диапазон напряжений |
_____ 3x230/400 от 0,90 ДО 1,16 Uhomhh |
|
Расширенный рабочий диапазон напряжений Предельный рабочий диапазон напряжений |
от 0,80 до 1,15 и|ЮМ|Ш ОТ 0 ДО 0,8 Uhomhh |
|
Частота сети, Гц |
50 ± 1 |
|
Стартовый ток (порог чувствительности) при UH0Mhh и созф= 1 |
0,004 1б |
|
Базовый гок (1б), А Максимальный ток (1МакД А |
5 80 |
|
Суточный ход встроенных часов, е/сут, не более Изменение суточного хода часов, с/сут, не более, на каждый 1 °C при отклонении температуры эксплуатации от 23 °C до предельных значений в диапазоне,: - от минус 40 °C до плюс 50 °C - от плюс 50 °C до плюс 70 °C |
±1.0 ±0,15 ±0,5 |
|
Активная мощность, потребляемая цепью напряжения, Вт, нс более |
1 |
|
Полная мощность, потребляемая цепью напряжения, В-А, не более |
3 |
|
Полная мощность, потребляемая цепью тока, В-А, не более Значение постоянной счетчика, имп /кВт-ч - по испытательному выходу |
0,02 1500 |
|
Количество испытательных выходов |
- импульсный 2 (по активной энергии и для определения су точного хода часов) - оптический -1 |
|
Интерфейсы |
- цифровой RS-485 - оптический |
|
Скорость обмена информацией по интерфейсам, бит/с Класс по степени защиты от поражения электрическим током по ГОСТ 12.2.091-2002 |
9600 II |
|
Количество тарифных зон |
от 1 до 4 |
|
Количество тарифных сезонов Максимальный интервал тарифной зоны , ч Дискретность установки интервала тарифной зоны , мин Время хранения информации при отключении напряжения питания Время работы встроенных часов при отключении сетевого питания, ле г, не менее |
8 24 15 В течение срока службы счетчи ка К) |
|
Габаритные размеры, мм, не более |
327x177x84,8 |
|
Масса, кг, нс более |
1,2^===^ |
|
Защита от несанкционированного перепрограммирования счетчика |
програм у в Т ® |
|Госудяретбеиный реестр] I средств м1'?е&еиий J \ Рвспублиин Беларусь/
п п п Л. ХДлЯ Листов 7 ЛисК4\_
Продолжение таблицы 1
Степень защиты, обеспечиваемая оболочкой, по
IP 51, категория 2
от минус 40 до плюс 70 до 95 при температуре 35 °C от 84,0 до 106,7
от минус 50 до плюс 70 110000
..... 30
ГОСТ 14254-96
Климатические условия при эксплуатации:
- установленный и предельный рабочие диапазоны температур, ° С
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
Предельный диапазон температур хранения и транспортирования, ° С
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом, на переднюю панель счетчика - методом сеткографии, офсетной печати или другим способом, обеспечивающим сохранность в течение всего срока службы.
Комплектность
Комплект поставки счетчика соответствует таблице 2.
Таблица 2
|
Наименование |
Количество |
Примечание |
|
Счетчик электрической энергии трехфазный электронный ТУ BY 190860607.002-2012 |
1 | |
|
Программное обеспечение «KomPaf» на магнитном носителе |
1 | |
|
Руководство по эксплуатации |
1 |
* |
|
Формуляр |
1 | |
|
Методика поверки МРБ МП. 22 ?О -2012 |
1 | |
|
Упаковка |
1 | |
|
* - На партию счетчиков свыше 10 шт. и по отдельному заказу организациям, проводящим поверку и эксплуатацию счетчиков | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 190860607.002-2012" Счетчики электрической энергии трехфазные электронные СЭЭТ".
С ТБ ГОСТ Р 52320-2007 "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии"
ТБ ГОСТ Р 52322-2007 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2":
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ые
[Госудаосдаиний реестр] I средств намерений / \ Бёнарусь /
\Ди документа/
МРБ МП- 22 2012 "Счетчики электрической энергии трехфа
СЭЭТ. Методика поверки". |
Л исто!
Заключение
Счетчики электрической энергии трехфазные электронные СЭЭТ соответствуют требованиям ТУ BY 190860607.002-2012, СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52322-2007, ГОСТ 22261-94.
Межповерочный интервал - не более 48 мес (при применении в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старо Виленский тракт, 93,
тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
