Счетчики активной электрической энергии однофазные многотарифные СЕ 102

Назначение

Счетчики активной электрической энерпш однофазные много тарифные СЕ 102 (далее .....счетчики) предназначены для измерения активной. ’электрической энергии в однофазных двух про водных цепях переменного тока и организации многотарифного учёта.

Описание

Счетчики применяются внугрн помещений, в местах, имеющих дополни тельную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в мелкомоторном секторе, на промышленных предприятиях н объектах .тертстики, а шкже для передачи по линиям связи информационных данных для авто метилированных информацией нона меритсяън ых систем ком мерчес кого у * тёта 3J ic ктро эне pi и и А И ИС К У А (АС КУ Э).

Принцип действия счётчика основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением и преобразованием полученного сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчётным устройством на основе микроконтроллера даёт количество активной энергии.

Счетчик также имеет в своем составе датчик тока сшупт). микроконтроллер. энергоне-зависимую память данных, встроенные часы реального времени. позволяющие нести учёт активной электрической энергии но тарифным зонам суток, испытательное выходное устройство и интерфейсные выходы для подключения к системам автоматизированного учёта потребленной электрической тнергпи и для поверки. ЖК-дисплей для просмотра измерительной информации и нс менее одной кнопки для управления режимами просмотра.

В сосл ав счетчика, в соответствии со структурой условного обозначения, могут входить дополнительные устройства и функции: контроля вскрытия крышки зажимной колодки, интерфейсы RS-4K5. PLC-мтерфейс. радио интерфейс. оптический порт, инфракрасный порт, реле сигнализации, реле управления нагрузкой и расширенный набор данных.

Структура условного обозначения счетчика приведена на рисунке 1.

Зажимы для подсоединения счетчика к сети, испытательное выходное устройство, интерфейс и контакт реле сигнализации закрываемся пластмассовой крышкой.

Счетчик ведёт учёт электрической энергии по действующим тарифам (до 8 для исполнений счетчиков, в условном обозначении которых присутствует символ к/» (далее - счетчики исполнения <*/»), или до 4 для счел ников других исполнений) в соотвеюгвии с месячными программами смены тарифных зон (количество месячных программ - 12. количество тарифных зон в сутках ■ 16. количество тарифных графики» ■ 36). Месячная программа может содержать суточные графики тарификации рабочих, субботних и воскресных дней. Счетчик может содержать доишшнзельно суточный (рафик тарификации исключительных (оечмэых) дней. Количество исключительных дней не менее 32. Для исключительных дней могут быль заданы признаки рабочей, субботней, воскресной или нск.зючиэедьной (особой) тарифной программы.

Обо значение встроенного модуля связи в соогвететтши е нормативно-технической документацией на модуль (для исполнений Р. R.1. R2)

Интерфейсы н дополнительные опции:

A -RS-485;

К- ТМ-ныход.

О - инфракрасный порт:

J - оптически и порт;

Р -• РСС-ишерфсйс,

Q реде управления нтрузкой;

RI ™ радиоин терфейс со встроенной антенной;

R2 - радиол и терфейс с разъемом под внешнюю антенну;

S - реле сигнализации;

V - контроль вскрытия крышки:

Z ■■■ с расширенным набором данных.

Базовый (максимальный) ток;

5 - 5 (60):

8- 10 (100).

Номинальное напряжение:

4 230 В

Класс точности по ГОСТ Р 52322:

1 - 1;

о... т

Тип корпуса:

R5. R.8 - для установку на рейку:

S6. S7 — для установки нашитою

Примечание: цифра указывает номер конструктивного исполнения корпуса.

Рисунок I - Структура условного обозначения счётчика

Счётчик обеспечивает учёт:

- количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

- количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на конец месяца за 13 .месяцев;

- количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на конец суток за 45 суток;

- действующего тарифа:

- графика активной мощности, усреднённой на -шанном интервале времени 15. 30 или 60 минут за период 62 дня (при тридцати ми путном интервале усреднения), только для исполнения «Z»;

- максимальных значений активной мощности, усреднённой на интервале 30 минут, за теку щ и й и 12 I i ри шея ш и х меся цев раздел ь н о и о дейс г ву ющи м тари фам. гол ькт > д; I я иен о л пения «/.»:

* максимальных значений активном мощности. усреднённой на интернате 30 минут за текущие и прошлые сутки. только для исполнения «X».

Дополнительно счётчик оГкгснечивает измерение с ненормированной точностью и дискретностью о одну единицу младшего разряда:

- активной мощности, усреднённой на интервале в 1 минуту (в дальнейшем мощности):

- активной мощности, усреднённой на интервале за последние полчаса (в дальнейшем МОЩНОСТИ)'

Счётчик обеспечивает индикацию:

- количества активной электрической энергии нарастающим итогом суммарно и раздельно ио действующим тарифам;

- количества активной электрической энергии нарастающим итогом суммарно и раздельно ио действующим тарифам на коней месяца, за 13 месяцев:

- текущего времени и даты;

- адреса счётчика:

- активной мощности, усреднённой на интервале в I минуту.

Счётчик обеспечивает возможность задания следующих параметрон:

- адреса счётчика (or I до 65534):

- заводского номера счётчика (до 120 символов);

- абонентского номера счётчика (до 120 символов);

- текущего времени и даты;

- величины суточной коррекции хода часов;

- разрешения перехода на летнее/зимиее время;

- до 16 зон суточного графика тарификации:

- до 36 графиков тарификации;

- до 32 исключительных дней (/ши, в которые тарификация отличается ог общего правила и задается пользова гелем);

- пароля для доступа по интерфейсу (до 9 цифр);

- скорости обмена по дополнительному интерфейсу (2400. 4800. 9600, 14400, 19200. 38400 иди 57600 бод), для исполнений «Л». «Р», «R Г». «1<2л;

- лимитов по потреблению энергии за месяц по каждому тарифу для срабатывания реле сигнализации. для исполнения «Хж

- лимитов по мощности но каждому тарифу для срабатывания реле сигнализации. для исполнения «Х»;

- лимитов по суммарному потреблению энергии но всем тарифам для срабатывания реле сигнадизанни. для исполнения кХ»;

Счётчик обеспечивает фиксацию не менее 20 последних корректировок времени, изменения установок временных тарифных зои и перепрограммирования конфигурации счетчика, а также фиксацию нс менее 40 последних пропаданий фазного напряжения.

Обмен информацией с внешними устройствами обработки данных осу щес г ваяется через инфракрасный порт, оптический порт, интерфейс RS-485, радиоинтсрфснс. Р1.С-ин торфейс с помощью технологической программы для опроса и программирования счётчиков.

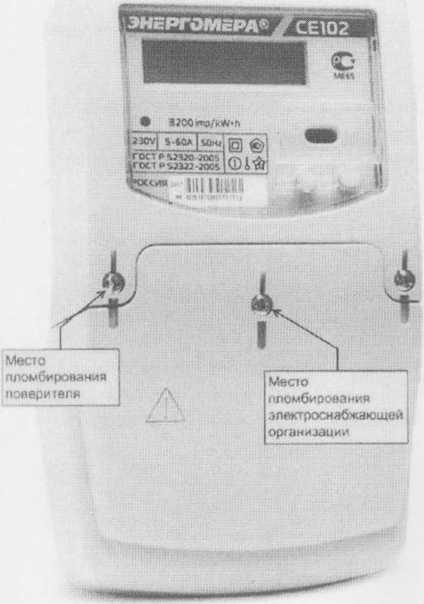

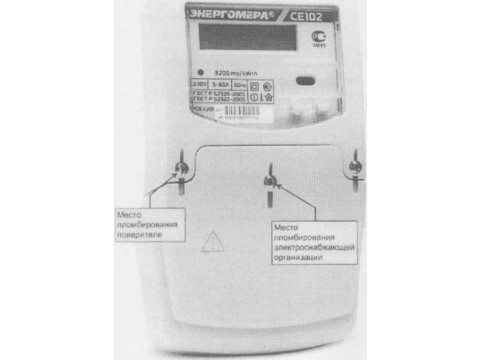

Фотографии общего вида счётчиков, с указанием схемы пломбировки от несанкционированного доступа, приведены на рисунках 2 5.

ЭНЕРГО МЕРА®

е 32OOimp/ltW.h О 11||| | j I I IIIII III I III

•J 23OV 5-60А SOHi^“^        1

Рисунок 3 Общий вид счетчика ('!•'. 102 R5

ЭНЕРГОМЕРА®

ГОСТ Р 52320-2005 ГОСТ Р 52322-2005

0 32OOimp/kW-h <“> | ЦП Hl Mill III 23OV 5-60А 5ОН2"““~         ■> .

Рисунок 3 Общий вид счётчика СЕ 102 R5

Место пломбирования элекгроснабжаюшей организации

11 I ЕЕГБ—JH I II R

ММШНМММ1НШНИН|1 ф     OKRISVZ

I » t -V | е ‘                          SOHz OA\i? РОССИЯ

• Э200».Л«г.в                    HI' 1И II II

Рисунок 5 - Общий вид счётчика СЕ 102 R8

Про!раммнос обеспечение

Влияние программного продукта на точность показаний счетчиков находи гея в границах. обеспечивающих медологические характеристики, указанные в габлице 2. Диапазон представления, дтительность хранения и дискретность результатов измерений соответствую! нормированной гочности счетчика.

Идентификационные данные программного обеспечения (далее - ПО) счётчиков злек-трической анергии СЕ 102 указаны в таблице 1.

Таблица 1__

Но своей структуре НО нс разделено на мегр<мюгпчески значимую и метрологически незначимую части, имеет единую контрольную сумм> и записывается в устройство на стадии его нроизводсгва.

ПО счёгшка и измеренные данные защищены oi н спред намс|киных изменений или удаления контрольными суммами.

Контрольные суммы контролируются системой диагностики счетчика. При обнаружении ошибок контрольных сумм на ЖКИ выводится соответствующее сообщение.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню <К"» по МИ 3286-2010.

Метрологнчеекне и технические характеристики

Таблица 2

Знак утверждения тина

Знак утверждения типа наносят на панель счётчики офсетной печатью (или другим способом. не ухудшающим качества), на титульный лист руководства но зкснлуатании типографским способом.

Ёомилектность средства измерений

В комплект поставки входит:

- счётчик активной электрической шсргии однофазный много тарифный СЕ 102 (одно в исполнений):

- руководство по эксплуатации ИНЕС .4! 1152.000 РЭ или ИНЕС.411152.094 РЭ (одно И исполнений):

- формуляр И Н ЕС .41115 2,090 ФО и д и ИИ ЕС, 4 И 152 094 ФО( одно и з ис i юл н сн ни).

По требованию организаций, производящих регулировку, ремонт и поверку счётчиков, дополнительно высылаю гея методика поверки, руководство по среднему ремонт у и каталог (сталей, программное обеспечение «Программа администрирования устройств» для опроса и (рограммирования счетчиков,

дЪверка

Осуществляется в соответствии с документом «Счётчики активной ьтек прической энергии однофазные многотарифные СЕ 102. Методика поверки» И НЕС.411152,090 ДЕ утвержденным |&ГУП «ВНИИМС» в 2010 г.

В перечень основного поверочного оборхдавания .входят:

। -установка для поверки счётчиков элекгрнчсскон энергии ЭНЕРГОМЕ-ФЛ СУ001ЛХ-ХХ-Р0;

::      - универсальная пробойная установка У11У-10:

- секундомер СО спр-2б:

- программное обеспечение «Программа администрирования устройств»? для опроса и программирования счетчиков.

Сведения о методах измерений

Методика измерений на счётчики активной элекфи ческой энергии однофазные мпого-тарифпые СЕ 102 приведена в руководстве по эксплуатации ИНЕС.411152.090 РЭ или ИНЕС .411152.094 РЭ (одно из исполнении).

Нормативные документы

I. ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного .тока. Общие требования. Испытания и условия испытании. Часть 11. Счётчики ыекфической энергии»,

2. ГОСТ 1* 52322-2005 «Аппаратура для измерения электрической шер1 ин переменного тока. Частные требования. Часть 21. Статические счётчики акгиниой энергии классов точности I и 2>х

3. ГОСТ В.654-2009 «Требования к программному обеспечению средств измерений. Основ и ые л сложен ня ».

4, IV 422 8-066-22136119-2007 «С лётчики ак г и в но и эд е к грн чес ко й энс pi и и однофазн ые • многотарифные СЕ 102. Технические условна».

Рекомендации к применению

осуществление торговли и товарообменных операций.

J him № 10

BCCIO ЛИС1ОВ 10

IllIOIOBitlCJlb

Закрытое акционерное общество Электротехнические тажиы Энсрюмира» (ЗАО «’hiepto-мера»), г. Ставрополь

355029, Россия, г Ставрополь. ул, Ленина, 415.

Телефоны; (8652) 35-75-27 центр консультации потребителей:

35-67-45 канцелярия.

Телефон/факс: (8652) 56-66-90 центр консультации пшребптелей;

56-44-17 канцелярия.

E-mail: concenTa-c^^mera.nt;

Сайт: http:// wyyw. en ergo me ra. ru .

Испытательный центр

ГЦИ СИ ФГУП «вниимс»,

аттестат аккредитации 30004-08 от 27.06.2008г.

119361. Москва, ул. Озерная, 46

Телефон: 781-86-03;

e-mail: dept208yz v n i ims.ru .
