Счетчики электрической энергии однофазные AS300

Назначение

Счетчики электрической энергии однофазные Альфа AS300 (далее - счетчики Альфа AS300) класса точности 1 непосредственного включения предназначены для измерения активной и реактивной энергии в однофазных цепях переменного тока, для хранения в профиле нагрузки данных об энергопотреблении и измеренных параметрах сети, а также для передачи измеренных или вычисленных параметров при использовании в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Счетчики Альфа AS300 помимо измерения энергии и мощности могут измерять (вычислять) параметры сети, выполнять мониторинг сети, вести пять журналов с фиксацией обнаруженных событий и предупреждений, осуществлять управление (отклю-чение/включение) нагрузкой с помощью интегрированного силового реле (контактора), а также вести графики нагрузки по измеряемым видам энергии.

Описание

Результаты измерений получаются путем обработки и вычисления входных сигналов тока и напряжения микропроцессорной схемой основной платы счетчика. Измеренные данные. параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе (ЖКИ) счетчика.

Счетчики позволяют вести многотарифный учет активной и реактивной энергии в двух направлениях. Вид измеряемой энергии и мощности, возможность накопления графиков нагрузки, наличие цифровых интерфейсов определяется модификацией счетчика.

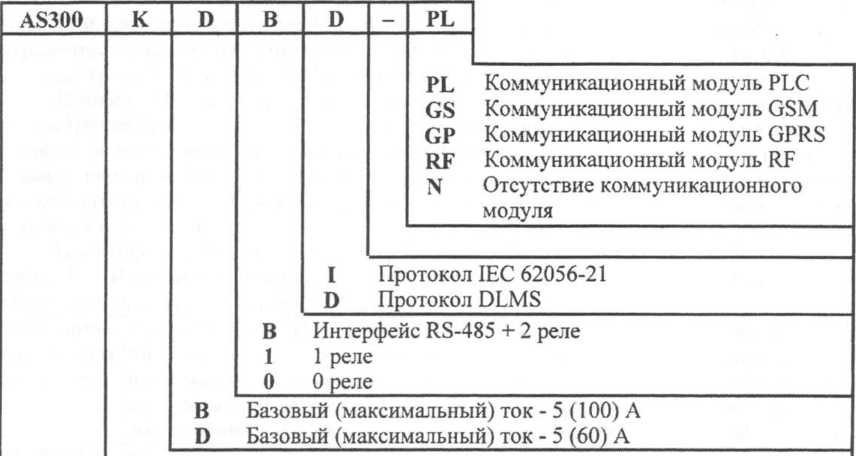

Функциональные возможности счетчика Атьфа AS300 отражены в условном обозначении на щитке и в паспорте счетчика конкретного исполнения в виде буквенно-цифрового кода, приведенного ниже и определяемого при заказе счетчика.

Пример записи исполнения счетчика - AS300KDBD-PL

Р Функция предоплаты

К Интегрированный контактор

С Измерение тока в нейтрали

N Отсутствие дополнительных функций_________

AS300 Однофазный счетчик электроэнергии серии AlphaSmart

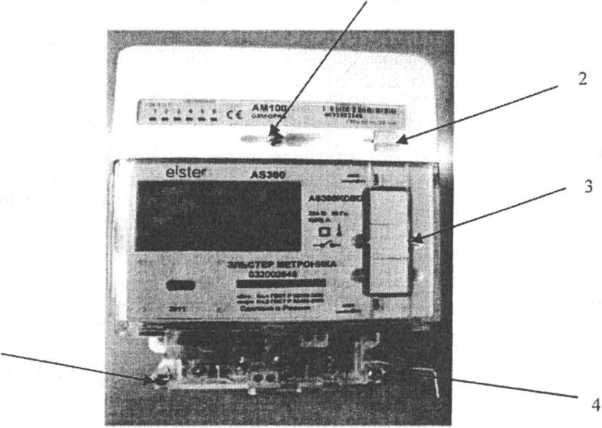

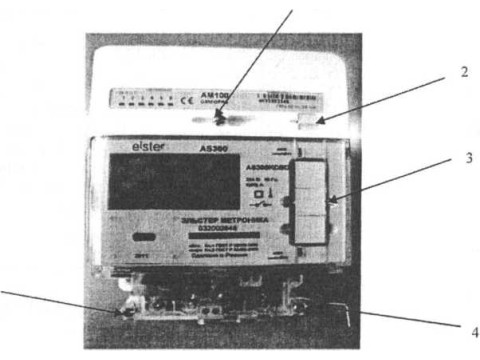

На рисунке 1 представлено фото общего вида счетчика электрической энергии однофазного Альфа AS300 с указанием схемы пломбировки от несанкционированного доступа:

1,2- пломба энергосберегающей организации: 3- пломба кнопки “RESET”;

4 - пломба ОТК завода-изготовителя; 5 - пломба поверителя.

Рисунок 1

Программное обеспечение

В счетчиках Альфа AS300 все измерения и вычисления выполняет ЦСП (цифровой сигнальный процессор), в который в процессе изготовления счетчика загружается внутреннее программное обеспечение "Счетчики электрической энергии однофазные "Альфа AS300” (далее по тексту - ПО "Альфа AS300"), которое является метрологически значимым.

Влияние ПО на метрологические характеристики оценивают при испытаниях. При этом инструментальную погрешность средства измерения и погрешность, вносимую ПО. нс разделяют, и проверяют, что суммарная погрешность средства измерения не превышает допустимые значения. ПО "Альфа AS300" аппаратно защищено от записи, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерении.

Идентификационные данные ПО "Альфа AS300” указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения счетчиков электриче-ской энергии однофазных Альфа AS300

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 «С».

Технические характеристики

Метрологические и технические характеристики счетчиков электрической энергии однофазных Альфа AS300 приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики счетчиков электрической энер-гии однофазных Альфа AS300_________________

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика Альфа AS300 методом трафаретной печати и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки счетчика Альфа AS300 входят: счетчик:

- паспорт ДЯИМ.411152.021 ПС;

руководство по эксплуатации ДЯИМ.411152.021 РЭ;

методика поверки МП № 478/447-2011;

программное обеспечение (ПО) SMARTsct;

упаковочная тара.

Примечание - Допускается комплектование и передача РЭ, МП и ПО на электронном носителе; поставляется один CD-диск на партию счетчиков в 10 штук.

Поверка

• осуществляется в соответствии с документом «ГСИ. Счетчики электрической энергии одно-‘ фазные Альфа AS300 . Мегодика поверки. МП № 478/447-2011». утвержденным ФБУ «Рос-: тест-Москва» 17 октября 2011 г.

Основные средства поверки:

1   - установка автоматическая многофункциональная для поверки счётчиков электрической

1 энергии SJJ-I с эталонным счетчиком класса ючиостн 0.05;

?   - универсальная пробойная установка УПУ-10:

!   - IBM (PC -совместимы й ком и ыотер) с ОС М i сroso ft Windо ws NT/2000/XР/Vista

;   - устройство синхронизации времени У СВ-2.

I Сведения о методиках (методах) и змерений

Методы измерений с помощью счетчиков электрической энергии однофазных Альфа ■ AS300 указаны в документе «Счетчики электрической энергии однофазные Альфа AS300.

Руководство по эксплуатации» ДЯИМ.411152,021 РЭ.

Нормативные документы

1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие ; технические условия».

2 ГОСТ Р 52320-2005 (МЭИ 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

3 ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

4 ГОСТ Р 52425-2005 (МЭК 62053-23:2003). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реак-; тивной энергии.

5 ТУ 4228-013-29056091-11 Счетчики электрической энергии однофазные Альфа : AS300. Технические условия.

6 Техническая документация ООО «Эльстер Метроника», Россия

Рекомендации к применению

; Осуществление торговли и товарообменных операций.
