Вольтметры универсальные В7-74
| Номер в ГРСИ РФ: | РБ 03 13 1842 08 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
Вольтметры универсальные В7-74 (далее по тексту - вольтметры) предназначены для измерения:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 1842 08 |
| Наименование | Вольтметры универсальные В7-74 |
| Год регистрации | 2008 |
| Номер сертификата | 7847 |
| Дата регистрации | 2012-03-29 |
| Срок действия | 2013-10-30 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1286-2005, изменение №2-4. |
Поверители
Скачать
|
Описание типа РБ 03 13 1842 08 [2003-07-25]
rb-03-13-1842-08_2003-07-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1842 08 [2009-03-16]
rb-03-13-1842-08_2009-03-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1842 08 [2005-01-16]
rb-03-13-1842-08_2005-01-16.pdf
|
Скачать |
Описание типа
Назначение
Вольтметры универсальные В7-74 (далее по тексту - вольтметры) предназначены для измерения:
- напряжения постоянного тока;
- силы постоянного тока;
- среднего квадратического значения (СКЗ) напряжения переменного тока;
- СКЗ силы переменного тока;
- электрического сопротивления постоянному току;
- частоты напряжения переменного тока;
- периода напряжения переменного тока.
Область применения вольтметров:
- настройка, поверка, эксплуатация радиоэлектронной аппаратуры;
- проведение научных и экспериментальных исследований.
Описание
Принцип действия вольтметров заключается в преобразовании измеряемой величины в цифровой код с последующей индикацией результата измерения на информационном табло.
Конструктивно вольтметры выполнены в малогабаритном корпусе из ударопрочного полистирола.
На передней панели вольтметров расположены:
- клавиатура из 16 кнопок для управления работой вольтметров;
- гнезда для подключения объекта измерений;
- жидкокристаллическое матричное информационное табло.
На задней панели вольтметров расположены:
- гнезда для подключения к встроенному калибратору;
- гнезда для подключения интерфейсов: КОП и "Стык С2";
- гнездо для подключения к питающей сети;
- зажим защитного заземления.
Вольтметры имеют встроенный калибратор, обеспечивающий воспроизведение напряжения и силы постоянного тока.
Вольтметры обеспечивают режимы работы:
- тестирование полупроводниковых переходов;
- тестирование цепей на короткое замыкание;
- самоконтроль работоспособности составных частей;
- запись, хранение в энергонезависимом запоминающем устройстве (ЗУ) не менее 500 значений результатов измерения и возможность их считывания;
- запуск внешний;
- запуск внутренний;
- звуковую индикацию переключения режима работы;
- ручной выбор диапазона измерений;
- автоматический выбор диапазона измерений.
Вольтметры допускают использование автономно и в составе автоматизированных информационно-измерительных систем (АИИС) посредством стандартных интерфейсов: канала общего пользования (КОП) (IEEE488.1, IEEE488.2) и "Стык С2" (RS-232C).
Для переноса вольтметров имеется ручка.
Вольтметры имеют модификации: В7-74, В7-74/1, В7-74/2 в соответствии с таблицей 1.
Таблица 1
|
Модификация вольтметра |
КОП (IEEE 488.1, IEEE 488.2) |
"Стык С2" (RS-232C) |
Встроенный калибратор |
|
В7-74 |
Есть |
Есть |
Есть |
|
В7-74/1 |
Нет |
Есть |
Есть |
|
В7-74/2 |
Нет |
Есть |
Нет |
Место нанесения знака поверки, пломбирования вольтметра от несанкционированного
доступа указано в Приложении А к описанию типа.

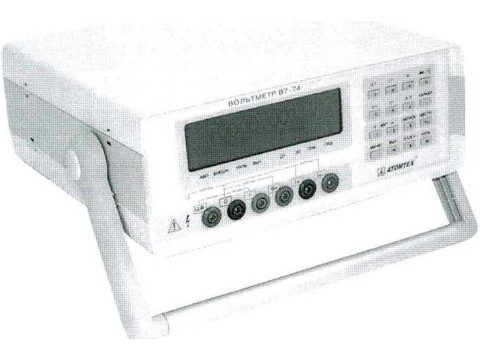

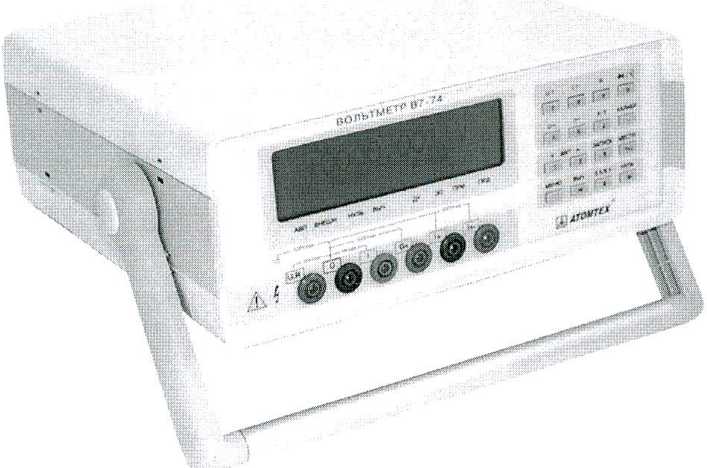

Внешний вид вольтметра универсального В7-74 представлен на рисунке 1.
Рисунок 1 - Внешний вид вольтметра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вольтметры обеспечивают измерение напряжения постоянного тока положит^фйэиг |Т£г: отрицательной полярностей на 5 диапазонах измерения в соответствии с таблицей 2. /' / '
|
Конечное значение диапазона |
Цена единицы младшего разряда при формате индикации |
Наибольший результат измерения при формате индикации | ||
|
6 !/г разрядов |
5 ‘/г разрядов |
6 Уг разрядов |
5 ‘/г разрядов | |
|
100 мВ |
0,1 мкВ |
1 мкВ |
110,0000 мВ |
И 0,000 мВ |
|
1 В |
1 мкВ |
10 мкВ |
1,100000 В |
1,10000 В |
|
10В |
10 мкВ |
100 мкВ |
11,00000 В |
11,0000 В |
|
100 В |
100 мкВ |
1 мВ |
110,0000 В |
110,000 В |
|
1000 В |
1 мВ |
10 мВ |
1100,000 В |
1100,00 В |
Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока приведены в таблице 3.
Примечание - Пределы допускаемой основной погрешности измерения нормируются после выдержки вольтметра во включенном состоянии в течении не менее 2 ч.
Таблица 3
|
Конечное значение диапазона |
Пределы допускаемой основной погрешности измерения, ± (% от Ux + % от UK)1}, в течение, в диапазоне температур | |||||
|
24 ч при С |
Гк+ 1)°С2) |
12 мес при (23 ± 5) °C |
24 мес при (23 ± 5) °C | |||
|
6 !6 разрядов |
5 разрядов |
6 /2 разрядов |
5 /2 разрядов |
6 !4 разрядов |
5 'Л разрядов | |
|
100 мВ |
0,0025+0,0005 |
0,003+0,003 |
0,0040+0,0005 |
0,005+0,003 |
0,0065+0,0008 |
0,007+0,003 |
|
1 В |
0,0020+0,0005 |
0,002+0,002 |
0,0035+0,0005 |
0,004+0,002 |
0,0050+0,0005 |
0,007+0,002 |
|
10В |
0,0015+0,0005 |
0,002+0,002 |
0,0030+0,0005 |
0,003+0,002 |
0,0045+0,0005 |
0,005+0,002 |
|
100 В |
0,0025+0,0005 |
0,002+0,002 |
0,0040+0,0005 |
0,004+0,002 |
0.0055+0,0005 |
0,006+0,002 |
|
1000 В |
0,0025+0,0005 |
0,003+0,002 |
0,0040+0,0005 |
0,004+0,002 |
0,0055+0,0005 |
0,006+0,002 |
Ux - значение измеряемого вольтметром напряжения постоянного тока. UK - конечное значение диапазона.
2) Тк - температура, при которой проводилась калибровка вольтметра по внешней мере.
Значение температуры Тк может быть от 18 до 28 °C._________________________________
Входное сопротивление вольтметров в режиме измерения напряжения постоянного тока:
- на диапазонах измерения с конечными значениями 100 мВ, 1, 10 В не менее 10 ГОм;
- на диапазонах измерения с конечными значениями 100, 1000 В от 9,5 до 10,5 МОм.
Коэффициент подавления помех нормального вида частотой питающей сети (50+0,5) Гц при измерении напряжения постоянного тока не менее 70 дБ.
Вольтметры при измерении напряжения постоянного тока обеспечивают подавление помех при разбалансе сопротивлений внешних измерительных цепей, равном 1 кОм):
- общего вида постоянного тока, не менее 140 дБ;
- общего вида переменного тока частотой питающей сети (50+0,5) Гц не менее 100 дБ.
Вольтметры обеспечивают измерение СКЗ напряжения переменного тока от 1 мВ до 700 В в
диапазоне частот от 3 Гц до 1 МГц на 5 диапазонах измерения в соответствии с таблицей 4. Таблица 4
|
Конечное значение диапазона |
Диапазон частот |
Цена единицы младшего разряда при формате индикации 5 /2 разрядов |
Наибольший результат измерения при формате индикации 5 !4 разрядов |
|
100 мВ |
от 10 Гц до 1 МГц |
1 мкВ |
110,000 мВ |
|
1 В |
от 3 Гц до 1 МГц |
10 мкВ |
1,10000 В |
|
10В |
от 3 Гц до 1 МГц |
100 мкВ |
11,0000 В |
|
100 В |
от 3 Гц до 500 кГц |
1 мВ |
110,000 В |
|
700 В |
от 3 Гц до 100 кГц |
10 мВ |
0729,99 В |
Вольтметры в режиме измерения СКЗ напряжения переменного тока обеспечивают режим
работы с фильтрами типа:
- "SLOW" (медленный) в диапазоне частот от 3 Гц до 1 МГц;
- "MEDIUM" (средний) в диапазоне частот от 20 Гц до 1 МГц;
- "FAST" (быстрый) в диапазоне частот от 40 Гц до 1 МГц.
Пределы допускаемой основной относительной погрешности измерения СКЗ напряжения переменного тока синусоидальной формы с фильтрами типа "SLOW" (медленный) и "MEDIUM" (средний) приведена в таблице 5.
Примечания
1 Амплитудное значение измеряемого напряжения переменного тока не должно превышать 1000 В.
2 Постоянная составляющая измеряемого напряжения переменного тока не должна превышать 400 В.
Таблица 5__
|
В течение |
Конечное значение диапазона |
Пределы допускаемой основной относительной погрешности измерения ± (% от Пх + % от UK) 1} при температуре (23±5) °C | |||||||||
|
в диапазоне напряжений |
в диапазоне частот | ||||||||||
|
от 3 до 10 Гц |
от 10 до 20 Гц |
от 20 до 60 Гц |
от 60 Гц до 1 кГц |
от 1 до 20 кГц |
от 20 до 50 кГц |
от 50 до 100 кГц |
от 100 до 500 кГц |
от 500 кГц до 1 МГц | |||
|
12 мес |
100 мВ |
от 1 до 5 мВ |
— |
0,95+0,15 |
0,35+0,15 |
0,06+0,15 |
0,06+0,15 |
0,12+0,16 |
0,70+0,18 |
— |
— |
|
от 5 до 10 мВ |
— |
0,06+0,15 |
0,06+0,15 |
0,06+0,15 |
0,06+0,15 |
0,12+0,16 |
0,70+0,18 |
— |
— | ||
|
от 10 до 100 мВ |
— |
0,06+0,05 |
0,06+0,05 |
0,06+0,05 |
0,06+0,05 |
0,12+0,06 |
0,70+0,08 |
2,5+0,5 |
8+2 | ||
|
1 В |
от 10 до 50 мВ |
— |
0,95+0,15 |
0,35+0,15 |
0,06+0,14 |
0,06+0,14 |
0,12+0,16 |
0,60+0,18 |
— |
— | |
|
от 50 до 100 мВ |
— |
0,06+0,04 |
0,06+0,04 |
0,06+0,04 |
0,06+0,04 |
0,12+0,06 |
0,60+0,08 |
— |
— | ||
|
от 100 мВ до 1 В |
0,80+0,04 |
0,06+0,04 |
0,06+0,04 |
0,06+0,04 |
0.06+0,04 |
0,12+0,06 |
0,60+0,08 |
2,5+0,5 |
8+2 | ||
|
10 В |
от 100 до 500 мВ |
— |
0,95+0,15 |
0,35+0,15 |
0,06+0,14 |
0,06+0,14 |
0,12+0,16 |
0,60+0,18 |
— |
— | |
|
от 500 мВ до 1 В |
— |
0,06+0,04 |
0.06+0,04 |
0,06+0,04 |
0,06+0,04 |
0.12+0,06 |
0.60+0,08 |
— |
— | ||
|
от 1 до 10 В |
0,80+0.04 |
0,06+0,04 |
0,06+0,04 |
0,06+0,04 |
0,06+0,04 |
0.12+0,06 |
0,60+0,08 |
2,5+0,5 |
8+2 | ||
|
100 В 21 |
от 1 до 5 В |
— |
0,95+0,15 |
0.35+0,15 |
0,06+0,14 |
0,06+0,14 |
0.12+0,16 |
0,60+0,18 |
— |
— | |
|
от 5 до 10 В |
— |
0,06+0,04 |
0,06+0,04 |
0,06+0,04 |
0,06+0,04 |
0,12+0,06 |
0,60+0,08 |
— |
— | ||
|
от 10 до 100 В |
0,80+0,04 |
0,06+0,04 |
0,06+0,04 |
0,06+0,04 |
0,06+0,04 |
0,12+0,06 |
0,60+0,08 |
2,5+0,5 |
— | ||
|
700 В |
от 7 до 50 В |
— |
0,95+0,16 |
0,35+0,16 |
0,06+0,16 |
0,06+0,16 |
0,12+0,20 |
0,60+0,22 |
— |
— | |
|
от 50 до 200 В |
0,80+0,06 |
0,06+0,06 |
0,06+0,06 |
0.06+0,06 |
0,06+0,06 |
0,12+0,10 |
0,60+0,12 |
— |
— | ||
|
от 200 до 700 В |
0.80+0,06 |
0,06+0,06 |
0.06+0,06 |
0,06+0,06 |
0,40+0,06 |
0,40+0,10 |
0,60+0,12 |
— |
— | ||
|
24 мес |
100 мВ |
от 1 до 5 мВ |
— |
0,95+0,15 |
0,35+0,15 |
0,08+0,15 |
0,08+0,15 |
0,14+0,16 |
0,70+0,18 |
— |
— |
|
от 5 до 10 мВ |
— |
0,08+0,15 |
0,08+0,15 |
0,08+0,15 |
0,08+0,15 |
0,14+0,16 |
0,70+0,18 |
— |
— | ||
|
от 10 до 100 мВ |
— |
0,08+0,05 |
0.08+0,05 |
0,08+0,05 |
0,08+0,05 |
0,14+0,06 |
0,70+0,08 |
2,5+0,5 |
8+2 | ||
|
1 в |
от 10 до 50 мВ |
— |
0,95+0,15 |
0,35+0,15 |
0,08+0,14 |
0,08+0,14 |
0,14+0,16 |
0,60+0,18 |
— |
— | |
|
от 50 до 100 мВ |
— |
0,08+0,04 |
0,08+0,04 |
0,08+0,04 |
0,08+0,04 |
0,14+0,06 |
0,60+0,08 |
— |
— | ||
|
от 100 мВ до 1 В |
0,80+0,04 |
0,08+0,04 |
0,08+0,04 |
0,08+0,04 |
0,08+0.04 |
0.14+0,06 |
0,60+0,08 |
2,5+0,5 |
8+2 | ||
|
10 в |
от 100 до 500 мВ |
— |
0,95+0,15 |
0,35+0,15 |
0.08+0,14 |
0,08+0,14 |
0,14+0,16 |
0,60+0,18 |
— |
— | |
|
от 500 мВ до 1 В |
— |
0,08+0,04 |
0,08+0,04 |
0,08+0,04 |
0,08+0.04 |
0,14+0,06 |
0,60+0,08 |
— |
— | ||
|
от 1 до 10 В |
0,80+0,04 |
0,08+0,04 |
0.08+0,04 |
0.08+0.04 |
0,08+0,04 |
0.14+0,06 |
0,60+0,08 |
2,5+0,5 |
8+2 | ||
|
100 В |
от 1 до 5 В |
— |
0,95+0,15 |
0.35+0,15 |
0,08+0.14 |
0,08+0,14 |
0.14+0,16 |
0,60+0,18 |
— |
— | |
|
от 5 до 10 В |
— |
0.08+0,04 |
0,08+0,04 |
0,08+0.04 |
0,08+0,04 |
0.14+0,06 |
0,60+0,08 |
— |
— | ||
|
от 10 до 100 В |
0.80+0,04 |
0,08+0,04 |
0,08+0,04 |
0,08+0.04 |
0,08+0.04 |
0,14+0,06 |
0,60+0,08 |
2,5+0,5 |
8+2 | ||
|
700 В |
от 7 до 50 В |
— |
0,95+0,16 |
0,35+0,16 |
0,08+0,16 |
0,08+0,16 |
0.14+0,20 |
0,60+0,22 |
— |
— | |
|
от 50 до 200 В |
0,80+0.06 |
0,08+0,06 |
0,08+0,06 |
0.08+0,06 |
0,08+0,06 |
0.14+0,10 |
0,60+0,12 |
— |
— | ||
|
от 200 до 700 В |
0,80+0,06 |
0,08+0,06 |
0,08+0,06 |
0,08+0,06 |
0,42+0,06 |
0.42+0,10 |
0,60+0,12 |
— |
— | ||
|
1} Ux - значение измеряемого вольтметром напряжения переменного тока. UK - конечное значение диапазона. 2) На диапазоне с конечным значением 100 В произведение Ux х fc, где - fc частота измеряемого напряжения, не должно превышать 2,2x107 ВТц. | |||||||||||
лист 4 из 13
Пределы допускаемой дополнительной погрешности измерения в режиме измерения напряжения переменного тока с фильтром типа "FAST" (быстрый) приведены в таблице 6.
Таблица 6
|
Тип фильтра |
Пределы допускаемой дополнительной погрешности измерения, ± (% от Ux), не более | |||
|
в диапазоне частот | ||||
|
от 20 до 40 Гц |
от 40 до 60 Гц |
от 60 до 100 Гц |
от 100 Гц до 1 МГц | |
|
FAST |
не нормируется ° |
0,5 |
0,1 |
_2> |
|
} Для указанного диапазона частот и типа фильтра основная погрешность измерения СКЗ переменного напряжения не нормируется. 2) Отсутствует дополнительная погрешность. | ||||
Пределы допускаемой дополнительной погрешности измерения при измерении напряжения переменного тока от коэффициента амплитуды Ка приведены в таблице 7.
Таблица 7
|
Коэффициент амплитуды Ка |
Пределы допускаемой дополнительной пог не более 1ь |
эешности измерения, ± (% от Ux), |
|
от 4 до 5 |
1,5 |
Дополнительная погрешность от коэффициента амплитуды Ка нормируется для значений
'.меряемого напряжения их=ик, где UK- конечное значение диапазона.
| 2) Нормируется для частоты более 10 Гц с фильтром типа "SLOW" (медленный)._____________
Входное сопротивление вольтметров на частоте 60 Гц при измерении напряжения переменного тока, частоты и периода напряжения переменного тока от 0,95 до 1,05 МОм.
Входная емкость вольтметров (без измерительного кабеля) при измерении напряжения переменного тока, частоты и периода напряжения переменного тока не более 50 пФ.
Коэффициент подавления помех общего вида переменного тока частотой питающей сети (50±0,5) Гц при разбалансе сопротивлений внешних измерительных цепей, равном 1 кОм, при измерении напряжения переменного тока не менее 70 дБ.
Вольтметры обеспечивают измерение силы постоянного тока положительной и отрицательной полярностей на 3 диапазонах измерения в соответствии с таблицей 8.
Таблица 8
|
Конечное значение диапазона |
Цена единицы младшего разряда при формате индикации |
Наибольший результат измерения при формате индикации | ||
|
6 /2 разрядов |
5 !4 разрядов |
6 !4> разрядов |
5 ‘/г разрядов | |
|
10 мА |
10 нА |
100 нА |
11,00000 мА |
11,0000 мА |
|
100 мА |
100 нА |
1 мкА |
110,0000 мА |
110,000 мА |
|
- 1 А |
1 мкА |
10 мкА |
1,100000 А |
1,10000 А |
Пределы допускаемой основной относительной погрешности измерения силы постоянного тока приведены в таблице 9.
Таблица 9
|
Конечное значение диапазона |
Пределы допускаемой основной погрешности измерения, ± (% от 1х + % от Ц)'), в течение, в диапазоне температур | |||||
|
24 ч при (Тк± 1)°С |
12 мес при (23 ± 5) °C |
24 мес при (23 ± 5) °C | ||||
|
6 /2 разрядов |
5 /2 разрядов |
6 /2 разрядов |
5 !/г разрядов |
6 ‘А разрядов |
5 /2 разрядов | |
|
10 мА |
0,010+0,005 |
0,010+0,005 |
0,025+0,005 |
0,025+0,005 |
0,035+0,005 |
0,035+0,005 |
|
100 мА |
0,010+0,005 |
0,010+0,005 |
0,025+0,005 |
0,025+0,005 |
0,035+0,005 |
0,035+0,005 |
|
1 А |
0,010+0,005 |
0,010+0,005 |
0,025+0,005 |
0,025+0,005 |
0,035+0,005 |
0,035+0,005 |
|
1} 1х - значение измеряемой вольтметром силы постоянного тока. 1к - конечное значение диапазона. | ||||||
Вольтметры обеспечивают измерение СКЗ силы переменного тока синусоидальной формы от 100 мкА до 1 А в диапазоне частот от 10 Гц до 10 кГц на 3 диапазонах измерения в соответствии с таблицей 10.
|
Конечное значение диапазона |
Цена единицы младшего разряда при формате индикации 5 Yz разрядов |
Наибольший результат измерения при формате индикации 5 Yz разрядов |
|
10 мА |
100 нА |
11,0000 мА |
|
100 мА |
1 мкА |
И 0,000 мА |
|
1 А |
10 мкА |
1,10000 А |
Вольтметры в режиме измерения СКЗ силы переменного тока обеспечивают режим работы с фильтрами типа:
- "SLOW" (медленный) в диапазоне частот от 10 Гц до 10 кГц;
- "MEDIUM" (средний) в диапазоне частот от 20 Гц до 10 кГц;
- "FAST" (быстрый) в диапазоне частот от 100 Гц до 10 кГц.
Пределы допускаемой основной относительной погрешности измерения СКЗ силы переменного тока синусоидальной формы с фильтром типа "SLOW" (медленный) в диапазоне частот от 10 Гц до 10 кГц приведены в таблице 11.
Таблица 11 _________________
|
В учение |
Конечное значение диапазона |
Пределы допускаемой основной погрешности измерения, ± (% от 1х + % от 1к) в диапазоне температур (23 ± 5) °C | |||
|
в диапазоне измеряемой силы тока |
в диапазоне частот | ||||
|
от 10 до20 Гц |
от 20 до 60 Гц |
от 60 Гц до 10 кГц | |||
|
12 мес |
10 мА |
от 100 до 500 мкА |
0,95+0,15 |
0,35+0,15 |
0,06+0,15 |
|
от 500 мкА до 10 мА |
0,06+0,05 |
0,06+0,05 |
0,06+0,05 | ||
|
100 мА |
от 1 до 5 мА |
0,95+0,15 |
0,35+0,15 |
0,06+0,15 | |
|
от 5 до 100 мА |
0,06+0,05 |
0,06+0,05 |
0,06+0,05 | ||
|
1 А |
от 10 до 50 мА |
0,95+0,15 |
0,35+0,15 |
0,06+0,15 | |
|
от 50 мА до 1 А |
0,06+0,05 |
0,06+0,05 |
0,06+0,05 | ||
|
24 мес |
10 мА |
от 100 до 500 мкА |
0,95+0,15 |
0,35+0,15 |
0,08+0,15 |
|
от 500 мкА до 10 мА |
0,08+0,05 |
0,08+0,05 |
0,08+0,05 | ||
|
100 мА |
от 1 до 5 мА |
0,95+0,15 |
0,35+0,15 |
0,08+0,15 | |
|
от 5 до 100 мА |
0,08+0,05 |
0,08+0,05 |
0,08+0,05 | ||
|
1 А |
от 10 до 50 мА |
0,95+0,15 |
0,35+0,15 |
0,08+0,15 | |
|
от 50 мА до 1 А |
0,08+0,05 |
0,08+0,05 |
0,08+0,05 | ||
|
' 1х - значение измеряемой вольтметром силы постоянного тока. 1к - конечное значение диапазона. | |||||
Входное сопротивление вольтметров при измерении силы постоянного и переменного тока приведено в таблице 12.
Таблица 12
|
Конечное значение диапазона |
Входное сопротивление вольтметров, Ом |
|
10 мА |
10,5, не более |
|
100 мА |
1,5, не более |
|
1 А |
0,5, не более |
Вольтметры обеспечивают измерение электрического сопротивления постоянному току на 6 диапазонах измерения в соответствии с таблицей 13.
Таблица 13
|
Конечное значение диапазона |
Цена единицы младшего разряда при формате индикации |
Наибольший результат измерения при формате индикации | ||
|
6 Yz разрядов |
5 Yz разрядов |
6 Yz разрядов |
5 Yz разрядов | |
|
1 |
2 |
3 |
4 |
5 |
|
100 Ом |
0,1 мОм |
1 мОм |
110,0000 Ом |
110,000 Ом |
|
1 кОм |
1 мОм |
10 мОм |
1,100000 кОм |
1,10000 кОм |
|
10 кОм |
10 мОм |
0,1 Ом |
11,00000 кОм |
11,0000 ; |
|
100 кОм |
0,1 Ом |
1 Ом |
110,0000 кОм |
ИО.ОООДХ |
|
1 МОм |
1 Ом |
10 Ом |
1,100000 МОм |
1,1OOO(W<m2,j5 |
таблицы 13
|
1 |
2 |
3 |
4 |
5 |
|
10 МОм |
10 Ом |
100 Ом |
29,99999 МОм ° |
29,9999 МОм ° |
|
100 Ом |
1 кОм |
149,9999 МОм21 |
149,999 МОм2) | |
|
1 кОм |
10 кОм |
599,999 МОм 3) |
599,99 МОм ” | |
|
10 кОм |
100 кОм |
1500,00 МОм4) |
1500,0 МОм 4’ |
2)
3)
4)
При измерении сопротивления до 30 МОм.
При измерении сопротивления от 30 до 150 МОм.
При измерении сопротивления от 150 до 600 МОм.
При измерении сопротивления более 600 МОм.
На диапазоне с конечным значением 10 МОм вольтметры обеспечивают измерение электрического сопротивления постоянному току до 1 ГОм по 2-х проводной схеме включения измеряемого сопротивления.
На диапазонах с конечными значениями 100 Ом, 1, 10, 100 кОм, 1 МОм вольтметры обеспечивают измерение электрического сопротивления постоянному току по 2-х и 4-х проводной схемам включения измеряемого сопротивления.
Пределы допускаемой основной относительной погрешности измерения электрического противления постоянному току приведены в таблице 14.
Таблица К
|
Конечное значение диапазона |
Пределы допускаемой основной погрешности измерения, ± (% от Rx + % от RK) !), в течение, в диапазоне температур | |||||
|
24 ч при (Тк± 1)°С |
12 мес при (23 ± 5) °C |
24 мес при (23 ± 5) °C | ||||
|
6 разрядов |
5 ’/г разрядов |
6 !4 разрядов |
5 /г разрядов |
6 ’/г разрядов |
5 /г разрядов | |
|
100 Ом |
0,0030+0,0010 |
0,003+0,003 |
0,0060+0,0010 |
0,006+0,003 |
0,0085+0,0010 |
0,009+0,003 |
|
1 кОм |
0,0030+0,0005 |
0,003+0,002 |
0,0050+0,0005 |
0,005+0,002 |
0,0070+0,0005 |
0,007+0,002 |
|
10 кОм |
0,0030+0,0005 |
0,003+0,002 |
0,0050+0,0005 |
0,005+0,002 |
0,0070+0,0005 |
0,007+0,002 |
|
100 кОм |
0,0030+0,0005 |
0,003+0,002 |
0,0050+0,0005 |
0,005+0,002 |
0,0070+0,0005 |
0,007+0,002 |
|
1 МОм |
0,0050+0,0005 |
0,005+0,002 |
0,0100+0,0005 |
0,010+0,002 |
0,0150+0,0005 |
0,015+0,002 |
|
10 МОм2’ |
0,0100+0,0010 |
0,010+0,002 |
0,0200+0,0010 |
0,020+0,005 |
0,0300+0,0005 |
0,030+0,005 |
7 Rx - значение измеряемого вольтметром электрического сопротивления постоянному току.
RK - конечное значение диапазона.
2> В диапазоне от 10 МОм до 1 ГОм пределы допускаемой основной погрешности измерения электрического сопротивления постоянному току в нормальных условиях применения не
ревышают значений, определяемых по формуле
$ = + дрен '
~ \0МОм ’
где 8 - пределы допускаемой основной погрешности измерения электрического сопротивления постоянному току в диапазоне от 10 МОм до 1 ГОм, %;
80сн - пределы допускаемой основной погрешности измерения электрического сопротивления постоянному току на диапазоне измерения с конечным значением 10 МОм, %;
Rx - значение измеряемого сопротивления, МОм.________________________________________
Напряжение постоянного тока, создаваемое вольтметрами на измеряемом сопротивлении, не более 24 В.
Вольтметры обеспечивают измерение частоты напряжения переменного тока синусоидальной формы в диапазоне частот от 3 Гц до 1 МГц на 6 диапазонах измерения в соответствии с таблицей 15.
Таблица 15
|
Конечное значение диапазона |
Цена единицы младшего разряда при формате индикации 5 !4 разрядов |
Наибольший результат измерения при формате индикации 5 1/г разрядов |
|
1 |
2 |
3 __ |
|
10 Гц |
0,0001 Гц |
11,0000 Гц |
|
100 Гц |
0,001 Гц |
110,000 Гц ((Y |
|
1 кГц |
0,00001 кГц |
1,1 0000 кГц I 1г<**дарогвеннТяй ----------------------------------------------------------—--------U_____cnft/iCTft |
реестр}
----п---"Г................гДнИЙ I \\ \ Реслубтае* Беларусь /
ли^г ТТжГГЗim/ z
Продолжение таблицы 15
|
1 |
2 |
3 |
|
10 кГц |
0,0001 кГц |
11,0000 кГц |
|
100 кГц |
0,001 кГц |
110,000 кГц |
|
1 МГц |
0,00001 МГц |
1,10000 МГц |
Пределы допускаемой основной относительной погрешности измерения частоты напряжения переменного тока синусоидальной формы приведены в таблице 16.
Таблица 16
|
В течение |
Конечное значение диапазона измерения напряжения |
Пределы допу ± (% от Fx + % от FK) |
скаемой основной погрешности, 1}, в диапазоне температур (23 ± 5) °C | |
|
в диапазоне напряжений |
в диапазоне частот | |||
|
от 3 до 100 кГц |
от 100 кГц до1 МГц | |||
|
12 мес |
1 В |
от 100 мВ до 1 В |
0,008 + 0,002 |
0,008 + 0,002 |
|
10В |
от 1 до 10 В |
0,008 + 0,002 |
0,008 + 0,002 | |
|
100 В |
от 10 до 100 В |
0,008 + 0,002 |
_ 2) | |
|
700 В |
от 70 до 700 В |
0,008 + 0,002 |
— | |
|
1 В |
от 100 мВ до 1 В |
0,008 + 0,002 |
0,008 + 0,002 | |
|
24 мес |
10В |
от 1 до 10 В |
0,008 + 0,002 |
0,008 + 0,002 |
|
100 В |
от 10 до 100 В |
0,008 + 0,002 |
— | |
|
700 В |
от 70 до 700 В |
0,008 + 0,002 |
— | |
Fx- значение измеряемой вольтметром частоты сигнала.
FK - конечное значение диапазона.
Пределы допускаемой погрешности измерения частоты не нормируют.
Государственный реестр
Вольтметры обеспечивают измерение периода напряжения переменного тока синусоидальной формы в диапазоне от 1 мкс до 0,3 с на 6 диапазонах измерения в соответствии с таблицей 17. Таблица 17
|
Конечное значение диапазона |
Цена единицы младшего разряда при формате индикации 5 разрядов |
Наибольший результат измерения при формате индикации 5 !4 разрядов |
|
10 мкс |
0,0001 мкс |
11,0000 мкс |
|
100 мкс |
0,001 мкс |
110,000 мкс |
|
1 мс |
0,00001 мс |
1,10000 мс |
|
10 мс |
0,0001 мс |
11,0000 мс |
|
100 мс |
0,001 мс |
110,000 мс |
|
1 с |
0,00001 с |
1,10000 с |
Пределы допускаемой основной относительной погрешности измерения периода напряжения переменного тока синусоидальной формы приведены в таблице 18.
Таблица 18
|
В течение |
Конечное значение диапазона измерения напряжения |
Пределы допускаемой основной погрешности, ± (% от Тх + % от Тк) в диапазоне температур (23 ± 5) °C | ||
|
в диапазоне напряжений |
в диапазоне периодов | |||
|
от 1 до 10 мкс |
от 10 мкс до 0,3 с | |||
|
12 мес |
1 В |
от 100 мВ до 1 В |
0,008 + 0,002 |
0,008 + 0,002 |
|
10В |
от 1 до 10 В |
0,008 + 0,002 |
0,008 + 0,002 | |
|
100 В |
от 10 до 100 В |
_ 2) |
0,008 + 0,002 | |
|
700 В |
от 70 до 700 В |
— |
0,008 + 0,002 | |
|
24 мес |
1 В |
от 100 мВ до 1 В |
0,008 + 0,002 |
0,008 + 0,002 |
|
10В |
от 1 до 10 В |
0,008 + 0,002 |
0,008 + 0,002 | |
|
100 В |
от 10 до 100 В |
— |
0,008 + 0,002 | |
|
700 В |
от 70 до 700 В |
— |
0,008 + 0,002 | |
} Тх - значение измеряемого вольтметром периода сигнала.
Тк - конечное значение диапазона.
2) Пределы допускаемой погрешности измерения периода не нормируют.
Средств измерений Республика баларуct.
Вольтметры имеют встроенный калибратор, обеспечивающий воспроизведение силы постоянного тока в соответствии с ГОСТ 26.011-80 на 3 диапазонах в соответствии с таблицей 19, при сопротивлении нагрузки не более 1 кОм.
Таблица 19
|
Диапазон воспроизведения тока |
Дискретность установки |
Наибольшее значение воспроизводимого тока |
|
от 0 до 24 мА |
1 мкА |
24,000 мА |
|
от 0 до 20 мА |
1 мкА |
20,000 мА |
|
от 4 до 20 мА |
1 мкА |
20,000 мА |
Пределы допускаемой основной относительной погрешности воспроизведения силы постоянного тока встроенного калибратора приведены в таблице 20.
Таблица 20
|
Диапазон воспроизведения тока |
Пределы допускаемой основной погрешности воспроизведения, ± (% от 1ВЬ|Х + % от 1к) в течение, в диапазоне температур | |
|
12 мес при (23±5) °C |
24 мес при (23±5) °C | |
|
от 0 до 24 мА |
0,05 + 0,03 |
0,07 + 0,03 |
|
от 0 до 20 мА |
0,05 + 0,03 |
0,07 + 0,03 |
|
от 4 до 20 мА |
0,05 + 0,03 |
0,07 + 0,03 |
° 1вых- значение силы постоянного тока на выходе встроенного калибратора.
1К - конечное значение диапазона._________________________________________________________
Вольтметры имеют встроенный калибратор, обеспечивающий воспроизведение напряжения постоянного тока в соответствии с ГОСТ 26.011-80 в диапазоне от минус 10,000 до плюс 10,000 В с дискретностью установки 1 мВ при сопротивлении нагрузки не менее 2 кОм.
Пределы допускаемой основной относительной погрешности воспроизведения напряжения постоянного тока встроенного калибратора приведены в таблице 21.
Таблица 21
|
Диапазон воспроизведения напряжения |
Пределы допускаемой основной погрешности воспроизведения, ± (% от UBbIX + % от UK) !), в течение, в диапазоне температур | |
|
12 мес при (23±5) °C |
24 мес при (23±5) °C | |
|
от минус 10,000 до плюс 10,000 В |
0,05 + 0,03 |
0,07 + 0,03 |
|
|} У вых ~ значение напряжения постоянного тока па выходе встроенного калибратора. UK - конечное значение диапазона. | ||
Пределы допускаемых значений дополнительной погрешности вольтметров от изменения температуры окружающей среды на каждые 10 °C в диапазоне рабочих температур не превышают значений основной погрешности измерения за межповерочный интервал 12 мес.
Период измерения вольтметров приведен в таблице 22. Таблица 22
|
Режим работы |
Период измерения, мс, не более | |
|
6 Vi разрядов |
5 И разрядов | |
|
Измерение напряжения постоянного тока |
280 |
40 |
|
Измерение напряжения переменного тока |
— |
40 |
|
Измерение силы постоянного тока |
280 |
40 |
|
Измерение силы переменного тока |
— |
40 |
|
Измерение электрического сопротивления |
280 |
40 |
|
Измерение частоты повторения сигнала |
— |
120 |
|
Измерение периода повторения сигнала |
— |
120 |
Вольтметры обеспечивают математическую и логическую обработку результатов измерений по 8 программам в соответствии с таблицей 23.
лист
Госудаоавенный реестр I средств измерений \ Реоу&уисч Беларуси
|
Программа обработки |
Математическая функция | |
|
Сложение |
х/ +4 | |
|
Умножение |
х/ - А | |
|
Деление |
Xj А ~А ’ ~х. | |
|
Отношение в дБ |
20 Ic |
ИХ 20lgH {Xi) |
|
Дрейф |
4 ) | |
|
Допуск |
х/ < И, х, > L, L < Xj < И, Xj > И, Xj < L | |
|
Статистика |
Определение: - среднего из N текущих значений измерений; - среднего из N последних значений измерений; - среднего текущих значений измерений; - абсолютного отклонения от среднего значения измерений; - относительного отклонения от среднего значения измерений; - относительного отклонения от среднего значения измерений, в процентах; - среднего квадратического значения измерений; - среднего квадратического отклонения из N значений измерений | |
|
Экстремум |
Определение: - минимального значения из всех измеренных значений; - максимального значения из всех измеренных значений; - вычисление разности между максимальным и минимальным значением из всех измеренных значений | |
Примечание
Xj -результат измерения;
А - константа;
L - нижняя граница выбранного диапазона;
И- верхняя граница выбранного диапазона;
N- число измерений___________________________________________________________________
Вольтметры соответствуют требованиям ГОСТ 26.003-80 и обеспечивают в КОП выполнение интерфейсных функций: И5, П4, СИ1, СП1, 31, ДМ1, СБ1, ЗП1, ОПО, КО.
Примечание - Передача (прием) данных в КОП осуществляется символами КОИ-7 по ГОСТ 27463-87.
Вольтметры обеспечивают передачу (прием) данных по последовательному асинхронному интерфейсу типа ’’Стык С2" в соответствии с ГОСТ 18145-81 с использованием цепей: 102, 103, 104, 106, 107, 108.2, 109.
Вольтметры обеспечивают:
- передачу (прием) данных на скорости 75, 150, 300, 600, 1200, 2400, 4800, 9600 бит/с; - выбор режима четности;
- выбор количества стоп-бит.
Электрические параметры сигналов и цепей "Стык С2" соответствуют требованиям ГОСТ 23675-79 (раздел 4).
Примечание - Передача (прием) данных по последовательному асинхронному интерфейсу типа "Стык С2" осуществляется символами КОИ-7 по ГОСТ27463-87.
Вольтметры по условиям эксплуатации относятся к группе 3 ГОСТ 22261-94.
Рабочие условия применения:
от 0 до 40;
не более 90 от 84 до 106,
Государе г венный р?есч р
- температура окружающего воздуха, °C
- относительная влажность воздуха при температуре плюс 25 °C, %
- атмосферное давление, кПа
средств измерении Pecnv$'wi Беларусь
Вольтметры в транспортной таре прочны к воздействию:
- температуры окружающего воздуха от минус 20 до плюс 50 °C
- относительной влажности воздуха до 95 % (без конденсации влаги) при температуре 25 °C
- транспортной тряски для приборов группы 3 ГОСТ 22261-94
Вольтметры обеспечивают работу в рабочих условиях применения при питании от сети переменного тока частотой 50 Гц напряжением от 195 до 253 В при сохранении своих технических характеристик в пределах норм, установленных ТУ.
Мощность, потребляемая вольтметрами от питающей сети переменного тока при максимальном напряжении питающей сети 253 В в нормальных условиях применения не более 15В-А.
Габаритные размеры вольтметров не более 294x175x305 мм.
Масса вольтметров (без принадлежностей) не более 3,7 кг.
Знак утверждения типа
Знак утверждения типа вольтметров наносится:
- на руководство по эксплуатации вольтметров типографским способом;
- на заднюю панель вольтметров методом шелкографии (закрыт прозрачной пленкой).
Комплектность
Комплектность вольтметров приведена в таблице 24.
Таблица 24
|
Наименование, тип |
Обозначение |
Количество на исполнение ТИАЯ.411182.001 |
Примечание | ||
|
— |
01 |
02 | |||
|
Вольтметр универсальный В7-74 |
ТИАЯ.411182.001 |
1 |
— |
— | |
|
Вольтметр универсальный В7-74/1 |
ТИАЯ.411182.001-01 |
— |
1 |
— | |
|
Вольтметр универсальный В7-74/2 |
ТИАЯ.411182.001-02 |
— |
— |
1 | |
|
Комплект запасных частей и принадлежностей |
ТИАЯ.411914.001 |
1 |
1 |
1 | |
|
Руководство по эксплуатации Часть 1 |
ТИАЯ.411182.001 РЭ |
1 |
1 |
1 | |
|
уководство по эксплуатации Часть 2 |
ТИАЯ.411182.001 РЭ1 |
1 |
1 |
1 | |
|
Упаковка |
ТИАЯ.305636.019 |
1 |
1 |
1 |
Потребительская тара |
|
Методика поверки |
МП.МН 1286-2003 |
1 |
1 |
1 |
Соответствует ТИАЯ.411182.001 МП |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261 "Средства измерений электрических и магнитных величин. Общие технические условия".
ГОСТ 12.2.091 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования".
ТУ РБ 100865348.010-2003 "Вольтметры универсальные В7-74 Технические условия".
МП.МН 1286-2003 "Вольтметры универсальные В7-74. Методика поверки".
Заключение
Вольтметры универсальные В7-74 соответствуют требованиям ГОСТ 22261-94, ГОСТ 12.2.091, ТУ РБ 100865348.010-2003.
Межповерочный интервал - не более 12 месяцев, для вольтметров, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский
испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
Другие Вольтметры
