Вольтметры универсальные В7-82
| Номер в ГРСИ РФ: | РБ 03 13 5176 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 13 5176 13 [2015-02-25]
rb-03-13-5176-13_2015-02-25.pdf
|
Скачать |
Вольтметры универсальные В7-82 (далее - вольтметры) предназначены для измерения напряжения постоянного тока и силы постоянного тока, среднего квадратического значения напряжения переменного тока и среднего квадратического значения силы переменного тока, сопротивления постоянному току, частоты и периода электрических сигналов и обеспечивают математическую и логическую обработку результатов измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5176 13 |
| Наименование | Вольтметры универсальные В7-82 |
| Год регистрации | 2013 |
| Номер сертификата | 8603 |
| Дата регистрации | 2013-07-30 |
| Срок действия | 2018-07-30 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по УШЯИ.411182.034 МП (МРБ МП.1543-2006). |
Поверители
Скачать
|
Описание типа РБ 03 13 5176 13 [2015-02-25]
rb-03-13-5176-13_2015-02-25.pdf
|
Скачать |
Описание типа
Назначение
Вольтметры универсальные В7-82 (далее - вольтметры) предназначены для измерения напряжения постоянного тока и силы постоянного тока, среднего квадратического значения напряжения переменного тока и среднего квадратического значения силы переменного тока, сопротивления постоянному току, частоты и периода электрических сигналов и обеспечивают математическую и логическую обработку результатов измерений.
Вольтметры предназначены для жестких условий применения, в том числе в районах с экстремальными климатическими условиями, для выполнения регламентных и ремонтных работ на нефтепроводах и газопроводах, в энергетике, при обслуживании специальной техники, а также для организации автоматизированных систем контроля и управления, работающих в широком диапазоне условий эксплуатации.
Описание
Принцип действия вольтметров основан на преобразовании измеряемой величины в нормированное значение постоянного напряжения с последующим его преобразованием аналого-цифровым преобразователем интегрирующего типа в цифровой эквивалент.
Вольтметры обеспечивает математическую и логическую обработку результатов измерения с передачей ее по интерфейсам КОП и «Стык С2».

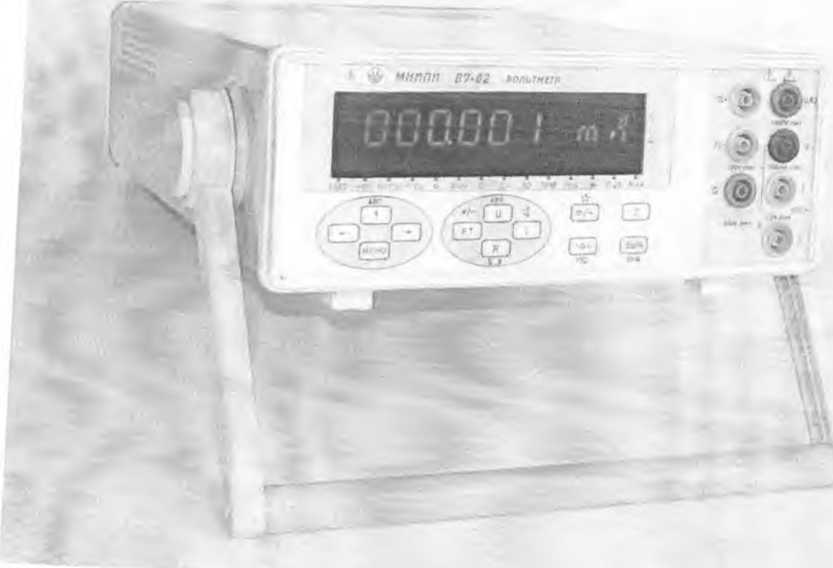

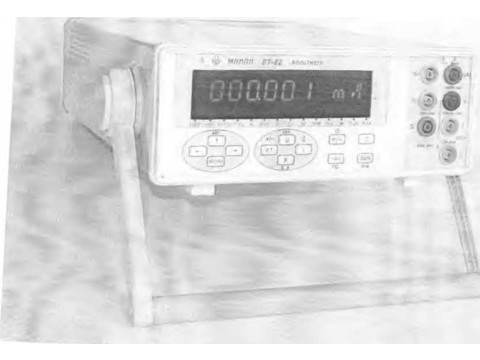

Внешний вид вольтметров приведен на рисунке 1.
Места пломбирования и нанесения оттиска знака поверки (клейма-наклейки) у приложении А, рисунок А.1 (вид вольтметров сзади).
я
ентов
Место нанесения оттиска знака поверки (клейма-наклейки) - пере вольтметров (приложение А, рисунок А.2).
Государственный реестр средств измерении Республики Беларусь
I исунок I Внешний вид вольтметров В7-82
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики вольтметров универсальных В7-82 указаны в таблицах 1-9.
Таблица 1
|
Наименование характеристики |
Значение | |||
|
1 Диапазон измерений постоянного напряжения |
от 10 мкВ до 1000 В | |||
|
2 Поддиапазон измерений постоянного напряжения |
200 мВ; 2, 20, 200, 1000 В | |||
|
3 Пределы допускаемой основной абсолютной погрешности измерения постоянного напряжения |
приведены в таблице 2 | |||
|
4 Диапазон измерений среднего квадратического значения переменного напряжения |
от 1 мВ до 700 В | |||
|
5 Поддиапазон измерений среднего квадратического значения переменного напряжения |
200 мВ, 2, 20, 200, 700 В | |||
|
6 Диапазон частот измерений среднего квадратического значения переменного напряжения |
от 20 Гц до 1 МГц | |||
|
7 Пределы допускаемой основной абсолютной погрешности измерения среднего квадратического значения переменного напряжения |
приведены в таблицах 3 и 4 | |||
|
8 Диапазон измерений силы постоянного тока |
от 0,2 мкА до 10 А | |||
|
9 Поддиапазон измерений силы постоянного тока |
200 мкА; 2, 20, 200 мА; 2, 10 А | |||
|
10 Пределы допускаемой основной абсолютной погрешности измерения силы постоянного тока |
приведены в таблице 5 | |||
|
11 Диапазон измерений среднего квадратического значения силы переменного тока |
от 5 мкА до 10А | |||
|
12 Поддиапазон измерений среднего квадратического значения силы переменного тока |
200 мкА; 2, 20, 200 мА; 2, 10А | |||
|
13 Диапазон частот измерений среднего квадратического значения силы переменного тока |
от 20 Гц до 5 кГц | |||
|
14 Пределы допускаемой основной абсолютной погрешности измерения среднего квадратического значения силы переменного тока |
приведены в таблице 6 | |||
|
15 Диапазон измерений электрического сопротивления постоянному току |
от 1 Ом до 2 ГОм | |||
|
16 Поддиапазон измерений электрического сопротивления постоянному току |
200 Ом, 2, 20, 200 кОм, 2, 20, 200 МОм, 2 ГОм | |||
|
17 Пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления постоянному току |
приведены в таблице 7 | |||
|
18 Диапазон измерений частоты |
от 5 Гц до 10 МГц | |||
|
19 Поддиапазон измерений частоты |
10 000 000 Гц | |||
|
20 Пределы допускаемой основной абсолютной погрешности измерения частоты |
приведены в таблице 8 | |||
|
21 Диапазон измерений периода сигналов синусоидальной и импульсной формы любой полярности |
от 4 мкс до 200 мс | |||
|
22 Поддиапазон измерений периода сигналов синусоидальной и импульсной формы любой полярности |
200 000 мкс | |||
|
23 Пределы допускаемой основной абсолютной погрешности измерения периода сигналов синусоидальной и импульсной формы любой полярности |
приведены в таблице 9 | |||
|
24 Нормальные условия применения: - диапазон температур окружающего воздуха, ° С - относительная влажность окружающего воздуха, %, |
20 ± 5; от 30 до 80 | |||
|
25 Рабочие условия применения: | ||||
|
- диапазон температур окружающего воздуха, ° С |
от минус 30 |
^0;\Л | ||
|
- относительная влажность окружающего воздуха, %, |
до 90 при 3Q |
° 1 Сеударстленный реестр | ||
|
l \ Республики Беларусь j |
^ст з | |||
Окончание таблицы 1
|
Наименование характеристики |
Значение |
|
26 Пределы допускаемой дополнительной абсолютной погрешности измерения от изменения температуры окружающего воздуха на каждые 10 °C |
в пределах допускаемой основной погрешности |
|
27 Параметры сети питания переменного тока: - напряжение, В - частота, Г ц |
230 ± 23 50 ± 1 |
|
28 Потребляемая мощность, В-A, не более |
20 |
|
29 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP20 |
|
30 Габаритные размеры, мм, не более |
353 х 284 х ЮЗ |
|
31 Масса, кг, не более |
6,5 |
Таблица 2 - Пределы допускаемого значения основной погрешности измерения постоянного напряжения
|
Поддиапазон измерений Uk |
Цена единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности |
|
200 мВ |
1 мкВ (10 мкВ) |
+(0,01 % от U + 0,002 % от Uk) ±(0,01 % от U + 0,01 % от Uk) |
|
2В |
10 мкВ (100 мкВ) |
±(0,008 % от U + 0,002 % от Uk) ±(0,008 % от U + 0,01 % от Uk) |
|
20 В |
100 мкВ (1 мВ) |
±(0,01 % от U + 0,002 % от Uk) ±(0,01 % от U + 0,01 % от Uk) |
|
200 В |
1 мВ (10 мВ) |
±(0,01 % от U + 0,002 % от Uk) ±(0,01 % от U + 0,01 % от Uk) |
|
1000 В |
10 мВ (100 мВ) |
±(0,01 % от U + 0,005 % от Uk) ±(0,01 % от U + 0,02 % от Uk) |
Примечание - в таблице 1 и далее по тексту:
- U (I, R, f, Т) - значение измеряемого напряжения (тока, сопротивления, частоты, периода);
- пределы допускаемой основной абсолютной погрешности приведены для формата индикации 5,5 десятичных разрядов, в скобках - для формата индикации 4,5 десятичных
| разрядов
Таблица 3 - Пределы допускаемого значения основной погрешности измерения
|
среднего квадратического значения переменного напряжения | ||||
|
Поддиапазон измерений Uk |
Цена единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности в диапазоне частот | ||
|
от 20 до 60 Гц включ. |
св. 60 Гц до 20 кГц включ. |
св. 20 до 100 кГц включ. | ||
|
200 мВ |
1 мкВ (10 мкВ) |
±(0,6 % от U + 0,1 % от Uk) |
±(0,3 % от U + 0,1 % от Uk) |
±(0,6 % от U + 0,2 % от Uk) |
|
2В |
10 мкВ (100 мкВ) | |||
|
20 В |
100 мкВ (1 мВ) | |||
|
200 В |
1 мВ (10 мВ) |
±(0,6 % от U+0,1 % от Uk) |
±(0,3 % от U+0,1 % от Uk) |
±(0,6 % от U+0,2 % от Uk) |
|
700 В |
10 мВ (100 мВ) |
±(0,6 % от U+0,4 % от Uk) |
±(0,3 % от U+0,4 % от Uk) | |
Таблица 4 - Пределы допускаемого значения основной абсолютной погрешности измерения среднего квадратического значения переменного напряжения_____________
|
Поддиапазон измерений Uk |
Цена единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности в диапазоне частот | |
|
св. 100 до 300 кГц включ. |
св. 300 кГц до 1 МГц включ. | ||
|
200 мВ |
1 мкВ (10 мкВ) |
±(5 % от U + 1 % от Uk) |
±(9 % от U + 2 % от Uk) |
|
2В |
10 мкВ (100 мкВ) | ||
|
20 В |
100 мкВ (1 мВ) | ||
|
200 В |
1 мВ (10 мВ) |
— |
— |
|
700 В |
10 мВ (100 мВ) |
— |
— |
|
Примечания 1 Пределы допускаемой основной абсолютной погрешности нормируются для измеряемых напряжений U на частотах f: - U > 0,005 Uk, f от 20 Гц до 100 кГц; - U > 0,05 Uk, f от 50 кГц до 1 МГц; 2 Измерение напряжения на диапазоне измерения с конечным значением Uk 700 В нормируется в диапазоне частот от 20 Гц до 5 кГц | |||
Таблица 5 - Пределы допускаемого значения основной абсолютной погрешности
измерения силы постоянного тока
|
Поддиапазон измерений 1к |
Цена единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности |
|
200 мкА |
1 нА (10 нА) |
±(0,1 % от I + 0,05 % от 1к) |
|
2 мА |
10 нА (100 нА) |
±(0,1 % от I + 0,05 % от 1к) |
|
20 мА |
100 нА (1 мкА) |
±(0,1 % от I + 0,05 % от 1к) |
|
200 мА |
1 мкА (10 мкА) |
±(0,1 % от I + 0,05 % от 1к) |
|
2 А |
10 мкА (100 мкА) |
±(0,1 % от I + 0,05 % от 1к) |
|
10 А |
100 мкА (1 мА) |
±(0,1 % от I ± 0,05 % от 1к) |
Таблица 6 - Пределы допускаемого значения основной абсолютной погрешности
измерения среднего квадратического значения силы переменного тока
|
Поддиапазон измерений 1к |
Цена единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности в диапазоне частот | |
|
от 20 до 40 Гц включ. |
св. 40 Гц до 5 кГц включ. | ||
|
200 мкА |
1 нА (10 нА) |
±(0,7 % от I + 1 % от 1к) |
±(0,5 % от I + 1 % от 1к) |
|
2 мА |
10 нА (100 нА) |
±(0,6 % от I ± 0,15 % от 1к) |
±(0,3 % от I ± 0,15 % от 1к) |
|
20 мА |
100 нА (1 мкА) |
±(0,7 % от I + 0,3 % от 1к) |
±(0,5 % от I ± 0,3 % от 1к) |
|
200 мА |
1 мкА (10 мкА) |
±(0,6 % от I ± 0,15 % от 1к) |
±(0,3 % от 1± 0,15 % от 1к) |
|
2 А* |
10 мкА (100 мкА) |
±(0,7 % от I ± 0,3 % от 1к) |
±(0,5 % от I ± 0,3 % от 1к) |
|
10 А* |
100 мкА (1 мА) |
±(0,7 % от I ± 0,3 % от 1к) |
±(0,5 % от I ± 0,3 % от 1к) |
Примечания
1 Погрешность вольтметра нормируется при I > 0,05-1к;
2 * - погрешность вольтметра на диапазонах измерения с конечными значениями 2; 10 А нормируется в диапазоне частот от 20 Гц до 1 кГц
Таблица 7 - Пределы допускаемого значения основной абсолютной погрешности
измерения электрического сопротивления постоянному току
|
Поддиапазон измерений Rk |
Цена единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности |
|
200 Ом |
1 мОм (10 мОм) |
±(0,05 % от R ± 0,003 % от Rk) * ±(0,05 % от R ± 0,01 % от Rk) * |
|
2 кОм |
10 мОм (100 мОм) | |
|
20 кОм |
100 мОм (1 Ом) | |
|
200 кОм |
1 Ом (10 Ом) | |
|
2 МОм |
10 Ом (100 Ом) | |
|
20 МОм |
100 Ом (1 кОм) |
±(0,1 % от R + 0,01 % от Rk) * ±(0,1 % от R ± 0,015 % от Rk) * |
|
200 МОм |
1 кОм (10 кОм) |
±(0,2 % от R ± 0,02 % от Rk) * |
|
2 ГОм |
10 кОм (100 кОм) |
±(0,5 ± 0,0025-Rx) % ** |
* Пределы допускаемой основной абсолютной погрешности, кроме диапазона измерения с конечным значением Rk 2 ГОм;
** Пределы допускаемой основной абсолютной погрешности для форматов индикации 4,5 и 5,5 десятичных разрядов, где Rx - значение измеряемого сопротивления, МОм
Таблица 8 - Пределы допускаемого значения основной абсолютной погрешности измерения частоты
|
Поддиапазон измерений Fk, Гц |
Значение измеряемой частоты синусоидального сигнала |
Цена единицы младшего разряда, Гц |
Пределы допускаемой основной абсолютной погрешности |
|
10000000 |
от 5 Гц до 1,9 МГц включ. |
1 |
±(0,005 % от F + 0,0001 % от Fk) |
|
св. 1,9 до 10 МГц включ. |
±(0,05 % от F + 0,0005 % от Fk) | ||
|
Fk, Гц |
Значение измеряемой частоты импульсного сигнала |
Цена единицы младшего разряда, Гц |
Пределы допускаемой основной абсолютной погрешности |
|
10000000 |
от 5 Гц до 5 МГц включ. |
1 |
±(0,005 % от F ± 0,00002 % от Fk) |
Таблица 9 - Пределы допускаемого значения основной абсолютной погрешности
измерения периода
|
Поддиапазон измерений Тк, мкс |
Цена единицы младшего разряда, мкс |
Пределы допускаемой основной абсолютной погрешности |
|
200000 |
1 |
±(0,02 % от Т ± 0,001 % от Тк) |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель вольтметра методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.
Комплектность
Комплект поставки вольтметров универсальных В7-82 приведен в таблице 10.
Таблица 10
|
Обозначение |
Наименование, тип |
Количество на комплект |
Примечание |
|
УШЯИ.411182.034 |
Вольтметр универсальный В7-82 с принадлежностями и ЗИП |
1 | |
|
УШЯИ.411182.034 РЭ |
Руководство по эксплуатации |
1 | |
|
УШЯИ.411182.034 МП МРБ МП. 1543-2006 |
Методика поверки |
1 | |
|
УШЯИ.305641.053 (или УШЯИ.305646.094) |
Упаковка |
1 (1) |
Вариант упаковки выбирает потребитель |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ТУ BY 100039847.058-2006 «Вольтметр универсальный В7-82. Технические условия».
Методика поверки УШЯИ.411182.034 МП (МРБ МП. 1543-2006).
Заключение
Вольтметры универсальные В7-82 соответствуют требованиям ГОСТ 22261-94, ТУ BY 100039847.058-2006.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр испытаний средств измерений и техники «БелТИМ».
Республика Беларусь г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Вольтметры
