Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые М42300, М42301, М42303

Назначение

Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые М42300, М42301, М42303 (далее - приборы) предназначены для измерения силы тока или напряжения в электрических цепях постоянного тока.

Описание

Приборы представляют собой щитовые приборы магнитоэлектрической системы, со стрелочным указателем и креплением подвижной части на кернах, с равномерной шкалой, нулевой отметкой на краю или внузри диапазона измерений, длиной шкалы 60 мм для приборов М42300, 42 мм - для приборов М42301 и 26 мм - для приборов М42303.

Принцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки.

Конструктивно приборы выполнены в малогабаритных пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг.

По согласованию с потребителем приборы М42300, М42301 могут быть изготовлены в специальном исполнении и предназначены для работы в условиях с повышенными механическими характеристиками эксплуатации; приборы М42301 в исполнении, с возможностью подсветки шкалы, предназначенные для использования в специальной (ГО-27, ДП-ЗБ) и другой аппаратуре в различных областях промышленности.

По условиям эксплуатации приборы относятся к группе 6 ГОСТ 22261-94 и предназначены для работы при температуре окружающей среды от минус 50 до плюс 60 °C и относительной влажности 95 % при температуре 35 °C.

Приборы применяются в различных отраслях промышленности.

Фотографии, общий вид приборов, места нанесения маркировки и клейм показаны на рисунках 1-3.

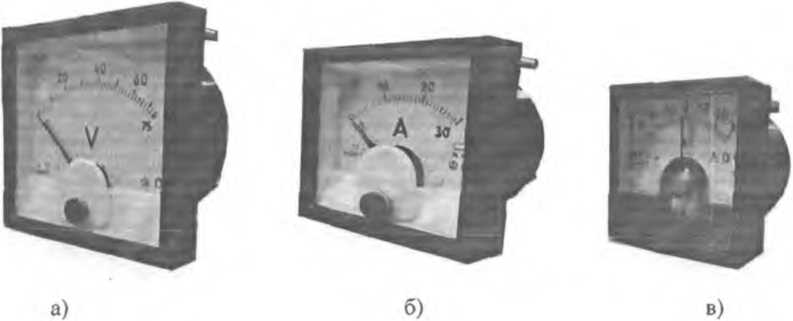

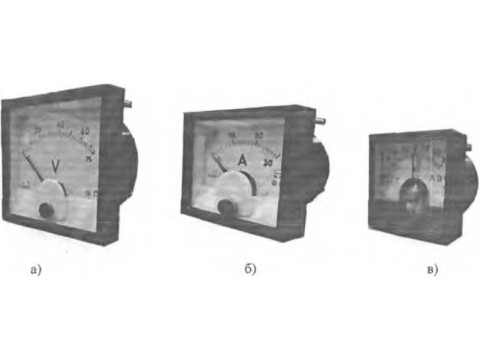

Рисунок 1 - Микроамперметры, миллиампермегры, амперметры и вольтметры щитовые М42300 (а), М42301 (б), М42303 (в).

h:0,2

Tun пробора Mi2300

ГЧ423О1   |60| 0 54,6

е f

i*7Z5'ai 87.5

»57.S,a,~

h h,

68 28

50 j 20

I. L? I, d |

50 K J1 №

50 T 35 11 1*1

Обозначение на рисунке приборов:

) - единица измерения.

2 - шкала,

3 - информация об исполнении приборов,

4 в - клеймо ОТК (место клеймения заполняется мастикой).

4 г - поверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо ВП (краска штемпельная).

6 - дата выпуска (краска штемпельная).

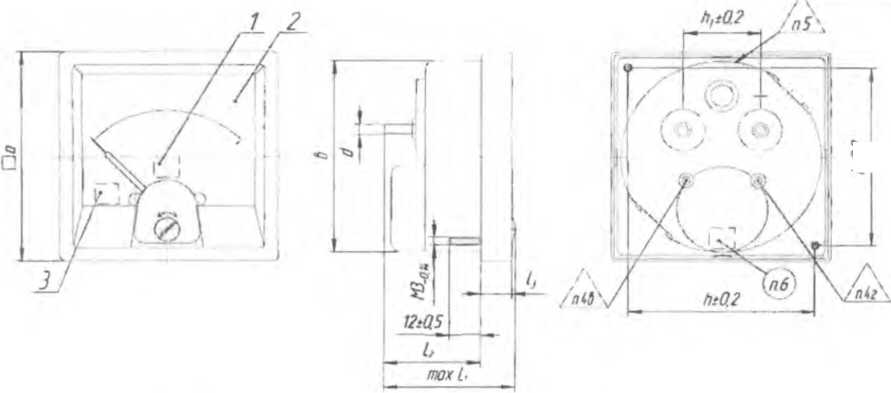

Рисунок 2 - Общий вид, маркировка, клеймение микроамперметров, миллиамперметров, амперметров и вольтметров М42300, М42301

Обозначение на рисунке приборов:

I - единица измерения,

2 - шкала,

3 — информация об исполнении приборов,

4 в - клеймо ОТК (место клеймения заполняется мастикой),

4 г - поверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо ВП (краска штемпельная),

6 - дата выпуска (краска штемпельная).

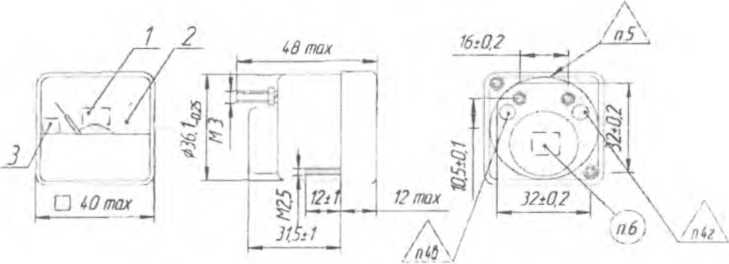

Рисунок 3 - Общий вид, маркировка, клеймение микроамперметров, амперметров и вольтметров М42303

Технические характеристики

Класс точности приборов: 1,5; 2,5 и 4,0.

Наименование и тип прибора, диапазон измерений, сопротивление внешней цепи, падение напряжения и способ включения микроамперметров приведены в таблице 1.

Таблица 1

♦Толькодля приборов М42300, М42301

Тип прибора, верхние пределы диапазонов измерений, падение напряжения или ток полного отклонения, способ включения миллиамперметров, амперметров и вольтметров приведены в таблице 2

Примечание. Приборы должны иметь диапазоны измерений с нулевой отметкой, как внутри, так и на краю этих диапазонов измерений.

Таблица 2

Продолжение таблицы 2

Продолжение таблицы 2

♦ Не должно отличаться более чем на значение, соответствующее пределу допускаемого значения основной погрешности.

* * Не должно отличаться более чем на половину предела допускаемого значения основной погрешности.

* ** По согласованию с заказчиком допускается изготовление приборов, предназначенных для включения в сеть через наружный шунт с номинальным напряжением 75 мВ и калиброванные провода.

* *** Только для приборов М42300.

*5) Только для приборов с нулевой отметкой на краю диапазона измерений.

Примечание - Приборы М42303 с верхними значениями диапазонов измерений 0,5 мА, 0-20 В и все многопредельные изготавливаются только класса точности 4.

Конечное значение диапазона измерений, исполнение шкалы, номинальный ток, 1адение напряжения или ток полного отклонения для приборов М42301 в специальном пополнении приведены в таблице 3.

Габлица 3

* Приборы с чистой шкалой изготавливаются класса точности 2,5

Пределы допускаемого значения основной приведенной погрешности, %:

М42300                                                   £ 1,5 или £ 2,5

М42301                                                 £ 1Д или £ 2,5 или ± 4,0

М42303                                                   ± 2,5 или £ 4,0.

Нормирующие значения при установлении приведенных погрешностей принимаются равными:

- верхнему пределу диапазона измерений - для приборов с нулевой отметкой на краю диапазона измерений;

- сумме модулей верхних пределов диапазона измерений - для приборов с нулевой отметкой внутри диапазона измерений.

Предел допускаемого значения вариации показаний приборов не более полуторакратного значения предела допускаемой основной приведенной погрешности.

Пределы допускаемых дополнительных погрешностей, вызываемых:

- изменением положения приборов от нормального положения в любом направлении на 5° для приборов М42303 и микроамперметров; на 45° для приборов М42300, М42301 (кроме микроамперметров) не более предела допускаемого значения основной приведенной погрешности;

- влиянием внешнего постоянного однородного магнитного поля с индукцией 0,4 кА/м при самом неблагоприятном направлении магнитного поля, не более                ± 1,5 %;

- отклонением температуры окружающего воздуха от нормальной до плюс 60 °C или до минус 50 °C на каждые 10 °C изменения температуры:

для приборов класса точности 1,5, не более                              £ 0,75 %;

для приборов класса точности 2,5, не более                              £ 1,2 %;

для приборов класса точности 4,0, не более                              £ 2,0 %.

- отклонением относительной влажности от нормальной до 95 % (98 % для приборов, изготавливаемых для эксплуатации в условиях тропического климата) при температуре плюс 35 °C, не более предела допускаемого значения основной приведенной погрешности.

Габаритные размеры и масса приборов приведены в таблице 4.

Таблица 4

Рабочие условия эксплуатации:

температура, °C от минус 50 до плюс 60;

относительная влажность при температуре плюс 35 °C, % не более 95.

Норма средней наработки до отказа:

- приборов М42300, М42301, ч

- микроамперметров М42300, М42301; приборов М42300, М42301

с повышенными механическими характеристиками, ч

- приборов М42301 в специальном исполнении с возможностью

подсветки шкалы, ч

- приборов М42303, ч

Средний срок службы приборов лет, не менее

1нак утверждения типа

Знак утверждения типа наносится на циферблат прибора, титульный лист Руководства по жсплуатации и паспорт прибора типографским способом.

Комплектность

В комплект поставки входят:

- прибор М42300 (М42301, М42303) - 1 шт.;

- комплект монтажных частей - 1 компл.;

- калиброванные провода, если прибор предназначен для работы с шунтом взаимозаменяемым стационарным (по требованию заказчика):

- сопротивление добавочное (по требованию заказчика);

- шунт наружный взаимозаменяемый (по требованию заказчика);

- паспорт - 1 экз.

- руководство по эксплуатации на партию приборов (по требованию заказчика) - 1 экз.

Поверка

Производится в соответствии с ГОСТ 8.497-83. Государственная система единства измерений.

|(мперметры, вольтметры, ваттметры, варметры. Методика поверки.

Перечень основного оборудования для поверки:

- установка для проверки амперметров и вольтметров УЗОО, с пульсацией не более 3 %;

- вольтамперметр М2018, класса точности 0,2;

- микроамперметр М2005, класса точности 0,2;

- универсальная пробойная установкаУПУ-10, с погрешностью установки напряжения |:10%.

лист № 8 всего листов 8

Нормативные документы

1. ГОСТ 8711-93. Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам.

2. ГОСТ 22261-94. Средства измерений электрических и магнитных величин, Общие технические условия.

3. ГОСТ 8.497-83. ГСП. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.

4. ТУ 25-7504.132-2007. Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые. Технические условия.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
