Вольтметры универсальные В7-68
Номер в ГРСИ РФ: | РБ 03 13 1021 11 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Категория: | Вольтметры |
Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
Вольтметры универсальные В7-68 (далее - вольтметры) предназначены для измерения напряжения постоянного тока, среднего квадратического значения напряжения переменного тока, силы постоянного тока, среднего квадратического значения силы переменного тока, электрического сопротивления постоянному току, частоты повторения синусоидальных и импульсных сигналов, периода повторения импульсных сигналов.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 1021 11 |
Наименование | Вольтметры универсальные В7-68 |
Год регистрации | 2011 |
Номер сертификата | 9128 |
Дата регистрации | 2014-04-24 |
Срок действия | 2016-06-30 |
Получатель сертификата | Унитарное предприятие "Завод СВТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Унитарное предприятие "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, корп. 30, к.11
Контакты: тел.: 293-94-68 / факс: 284-46-47 / info@zsvt.by
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МП.МН 912-2000 |
Поверители
Скачать
Описание типа РБ 03 13 1021 11 [2011-01-01]
rb-03-13-1021-11_2011-01-01.pdf
|
Скачать | ||
Описание типа РБ 03 13 1021 11 [2011-11-02]
rb-03-13-1021-11_2011-11-02.pdf
|
Скачать | ||
Описание типа РБ 03 13 1021 11 [2008-02-25]
rb-03-13-1021-11_2008-02-25.pdf
|
Скачать |
Описание типа
Назначение
Вольтметры универсальные В7-68 (далее - вольтметры) предназначены для измерения напряжения постоянного тока, среднего квадратического значения напряжения переменного тока, силы постоянного тока, среднего квадратического значения силы переменного тока, электрического сопротивления постоянному току, частоты повторения синусоидальных и импульсных сигналов, периода повторения импульсных сигналов.
Вольтметры обеспечивают измерение и индикацию значения частоты повторения сигналов в режиме измерения напряжения переменного тока и силы переменного тока.
Вольтметры обеспечивает работу в составе автоматизированных информационноизмерительных систем с управлением от компьютера типа IBM PC.
Вольтметры применяются для измерений электрических величин при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.
Описание
Принцип действия вольтметров заключается в преобразовании измеряемой величины в цифровой код с последующей индикацией результата измерения на матричном буквенно-цифровом двухстрочном светодиодном индикаторе.
Вольтметры выполнены в малогабаритном корпусе из ударопрочного полистирола. Для переноса вольтметров и установки в удобное для оператора положение имеется съемная ручка.

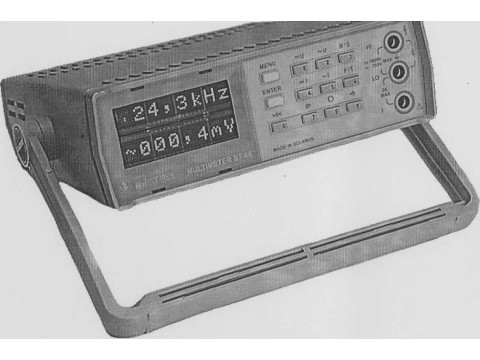

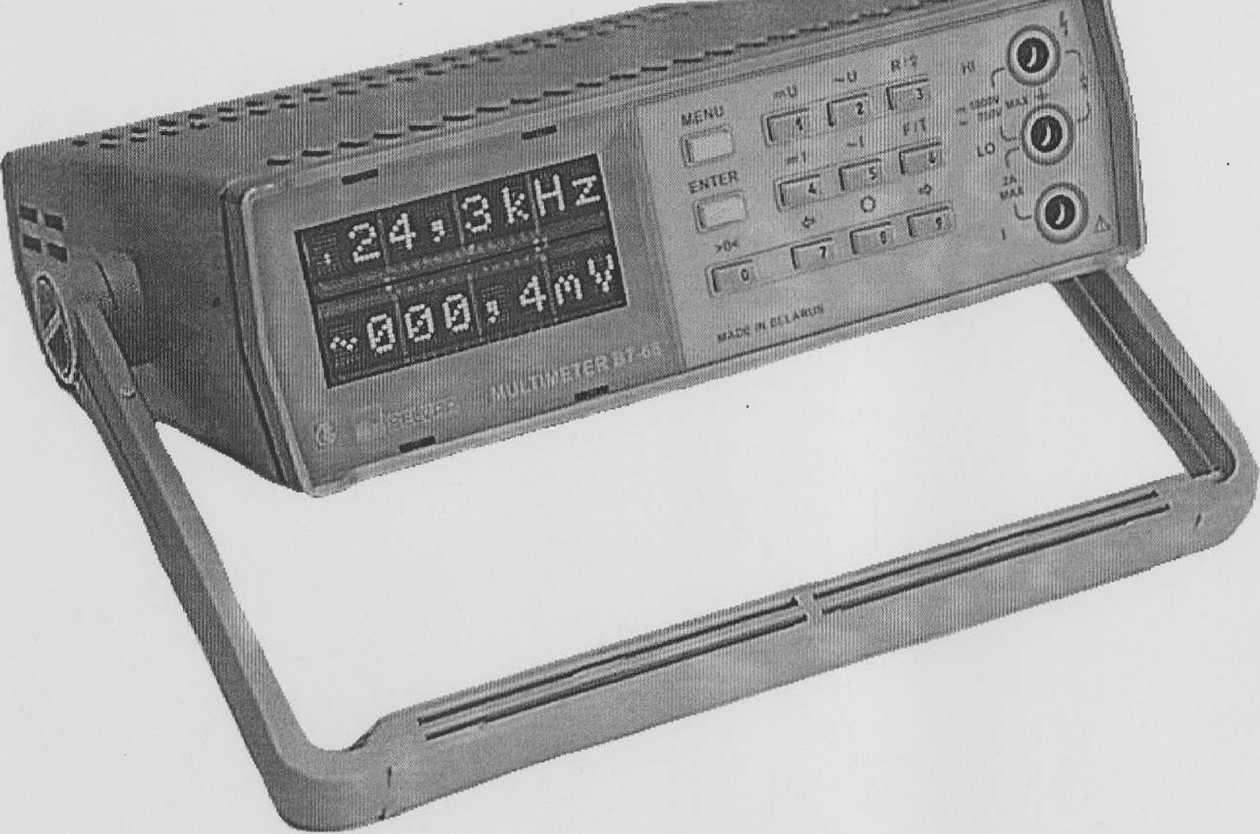

Общий вид вольтметров приведен на рисунке 1.
r«WKisri-Hoipi реестр .средств г з'.чгэ^иЯ кесл/Сшн Benapva,

Рисунок 1 - Общий вид вольтметров
Место нанесения на вольтметрах знака поверки в виде клейма наклейки и оттиска знака поверки приведено в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измерение напряжения постоянного тока:
- диапазон измерения
- пределы измерения
- пределы допускаемой основной относительной погрешности измерения
Измерение среднего квадратического значения напряжения переменного тока произвольной формы с коэффициентом амплитуды не более 3:
- диапазон измерения
- пределы измерения
- диапазон частот:
- пределы допускаемой основной относительной погрешности измерения приведены в таблице 1.
от 0,5 мВ до 1000 В;
400 мВ; 4, 40, 400, 1000 В;
±{[0,06+0,03(Uk/Ux - 1)] % + Зед.мл.разр.}.
от 5 мВ до 700 В;
400 мВ; 4, 40, 400, 700 В; от 20 Гц до 100 кГц;
Таблица
Предел измерения |
npej |
тейы допускаемой основной относительной погрешности | ||||||
в диапазоне измерения напряжения |
в диапазоне частот | |||||||
от 20 до 40 Гц |
от 40 Гц до 5 кГц |
от 5 до 10 кГц |
от 10 до 20 кГц |
от 20 до 50 кГц |
от 50 до 100 кГц | |||
400 мВ |
от 5 до 20 мВ |
1 |
3 | |||||
от 20 до 50 мВ |
6 | |||||||
от 50 до 100 мВ от 100 до 380 мВ | ||||||||
4 В |
от 0,2 до 3,8 В |
5 | ||||||
40 В |
от 2 до 38 В |
4 | ||||||
400 В |
от 20 до 380 В | |||||||
700 В |
от 150 до 700 В |
2 |
6 | |||||
Примечание - Пределы допускаемой основной относительной погрешности измерения равны: - для зоны 1 ±{[0,8 + 0,25(Uk/Ux - 1)] % + 8 ед.мл.разр.}; - для зоны 2 ±{[0,6 + 0,3(Uk/Ux -1)] % + 8 ед.мл.разр.}; - для зоны 3 ±{[0,3 + 0,15(Uk/Ux - 1)] % + 5 ед.мл.разр.}; - для зоны 4 ±{[0,15 + 0,06Uk/Ux -1)] % + 5 ед.мл.разр.}; - для зоны 5 ±{[0,5 ± 0,25(Uk/Ux -1)] % ± 5 ед.мл.разр.}; - для зоны 6 не нормируются. |
Измерение силы постоянного тока:
- диапазон измерения
- предел измерения
- пределы допускаемой основной относительной погрешности измерения
Измерение силы постоянного тока по падению напряжения на внешнем шунте:
- диапазон измерения
- пределы измерения
- пределы допускаемой основной относительной погрешности измерения
Измерение среднего квадратического значения силы переменного тока произвольной формы с коэффициентом амплитуды не более 3:
- диапазон измерения
- диапазон частот
- предел измерения
- пределы допускаемой основной относительной погрешности измерения
Измерение среднего квадратического значения силы переменного тока произвольной формы с коэффициентом амплитуды не более 3 по падению напряжения на внешнем шунте:
- диапазон измерения
- диапазон частот
- пределы измерения
- пределы допускаемой основной относительной погрешности измерения
от 0,01 до 2 А;
2 А;
±{[0,1 + 0,05(1к/1х -1)] % + 4 ед.мл.разр.}.
от 1 до 400 мА;
4, 40, 400 мА;
±{[0,2 + 0,05(1к/1х - 1)] % + 1 ед.мл.разр.}.
от 0,05 до 2 А;
от 20 Гц до 5 кГц;
2 А;
±{[0,4 + 0,2(1к/1х - 1)] % + 4 ед.мл.разр.}.
от 1 до 400 мА;
от 20 Гц до 5 кГц;
4,40,400 мА;
±{[0,4 + 0,05(1к/1х - 1)] %
Измерение сопротивления постоянному току:
- диапазон измерения
- пределы измерения
- пределы допускаемой основной относительной погрешности измерения на пределах измерения:
1) 400 Ом; 4, 40, 400 кОм
2) 4000 кОм
3) 40 МОм
от 1 Ом до 20 МОм;
400 Ом; 4, 40, 400, 4000 кОм; 40 МОм;
±{[0,15+0,06 (Rk/Rx -1)] % + 3 ед.мл.разр.};
±{[0,2+0,1 (Rk/Rx - 1)] % + 5 ед.мл.разр.};
±{[0,4+0,2 (Rk/Rx - 1)] % + 5 ед.мл.разр.}.
Измерение частотьжповторения синусоидальных и импульсных сигналов:
- диапазон частот - пределы измерения - амплитуда напряжения входного сигнала: |
от 20 Гц до 1 МГц; 10, 100, 1000 кГц; |
1) синусоидального в диапазоне частот а) от 20 Гц до 1 МГц б) от 20 Гц до 100 кГц 2) импульсного в диапазоне частот от 20 Гц до 1 МГц - пределы допускаемой основной относительной погрешности измерения |
от 0,5 до 10 В; от 0,5 до 150 В; от 1,5 до 10 В; ±{[0,05+0,02(Fk/Fx - 1)] % + 2 ед.мл.разр.}. |
Измерение периода повторения сигнала импульсной формы:
- диапазон измерения - пределы измерения - амплитуда сигнала - длительность сигнала - скважность сигнала - пределы допускаемой основной относительной погрешности измерения |
от 100 мкс до 500 мс; 10, 100, 1000 мс; от 1,5 до 10 В; не менее 10 мкс; не более 10; ±{[0,05+0,02(Тк/Тх -1)] % + 2 ед.мл.разр.}. |
Примечания
1 Uk, Ik, Rk, Fk, Tk - конечное значение установленного предела измерения напряжения, В; тока, А; сопротивления, Ом; частоты, Гц; периода, мс.
2 Ux, lx, Rx, Fk, Тк - значение измеряемой величины напряжения, В; тока, А; сопротивления, Ом; частоты, Гц; периода, мс.
3 Ед.мл.разр. - единицы младшего разряда индикатора.
Питание от сети переменного тока:
- напряжением
- частотой
Потребляема мощность, не более
Наработка на отказ, не менее
Срок службы, не менее
Время восстановления рабочего состояния, не более
Габаритные размеры, не более
, Масса, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха:
1) для вольтметра В7-68
2) для вольтметра В7-68/1
- относительная влажность воздуха
- атмосферное давление
(220 + 22) В;
(50 ± 1) Гц.
12В-А.
15 000 ч.
15 лет.
4 ч.
245x242x70 мм.
1,4 кг.
от минус 10 °C до плюс 40 °C;
от плюс 5 °C до плюс 40 °C;
до 80 % при плюс 25 0
от 84 до 106,7 кП
я Аоиуи*нш
Знак утверждения типа
Знак утверждения типа нанесён на переднюю панель вольтметров способом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Состав комплекта поставки вольтметров соответствует таблице 1.
Таблица 1
Наименование, тип |
Обозначение |
Количество на исполнение РУВИ.411182.005 |
Примечание | |
- |
-01 | |||
Вольтметр универсальный В7-68 |
РУВИ.411182.005 |
1 |
- | |
Вольтметр универсальный В7-68/1 |
РУВИ.411182.005-01 |
- |
1 | |
Принадлежности: - шнур соединительный |
РУВИ.685631.040 |
1 |
1 |
Сетевой |
- кабель «К2» |
УШЯИ.685611.100 |
1 |
1 |
Измерительный |
- насадка |
УШЯИ.301539.001-01 |
1 |
1 |
Черная |
- насадка |
УШЯИ.301539.001-02 |
1 |
1 |
Красная |
- насадка |
УШЯИ.301539.002-01 |
2 |
2 |
Черная |
- насадка |
УШЯИ.301539.002-02 |
2 |
2 |
Красная |
- насадка |
УШЯИ.301539.004-03 |
1 |
1 |
Черная |
- насадка |
УШЯИ.301539.004-04 |
1 |
1 |
Красная |
- шнур |
РУВИ,685611.027 |
1 |
1 |
Шнур RS485 |
Запасные части: - вставка плавкая ВП2Б-1В 0,25 А 250 В |
АГ0.481.304 ТУ |
2 |
2 | |
Руководство по эксплуатации |
РУВИ.411182.005 РЭ |
- |
- | |
Методика поверки |
МП.МН 912-2000 |
1 |
1 | |
Упаковка |
РУВИ.305646.102 |
1 |
1 |
Потреби- |
тельская | ||||
тара |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”.
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”.
ТУ РБ 100363840.001-2000 “Вольтметры универсальные В7-68, В7-68/1. Технические условия”.
МП.МН 912-2000 “Вольтметр универсальный В7-68 (В7-68/1). Методика поверк^ста^
Заключение
Вольтметры универсальные В7-68, соответствуют требованиям ГОСТ 12.2.091-2002, ГОСТ 22261-94 и ТУ РБ 100363840.001-2000.
Межповерочный интервал - не более 12 месяцев (для вольтметров, предназначенных для применения в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники Республиканского унитарного предприятия «Белорусский государственный институт метрологии», 220053, Республика Беларусь, г. Минск, Старовиленский тракт, 93, телефон 334-98-13.
Аттестат аккредитации № ВY/112.02.1.0.0025.
