Измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 1730
Номер в ГРСИ РФ: | РБ 03 10 5823 15 |
---|---|
Раздел: | Средства измерений температурных и теплофизических величин [10] |
Категория: | Вольтметры |
Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
Описание типа РБ 03 10 5823 15 [2015-11-16]
rb-03-10-5823-15_2015-11-16.pdf
|
Скачать |
Измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 1730 (далее - ИРТ 1730) предназначены для измерения и контроля температуры и других неэлектрических величин, преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 10 5823 15 |
Наименование | Измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 1730 |
Год регистрации | 2015 |
Номер сертификата | 10001 |
Дата регистрации | 2015-09-29 |
Срок действия | 2017-03-05 |
Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
Межповерочный интервал / Периодичность поверки | 24 мес. |
Методика поверки | Поверка проводится по НКГЖ.411618.003-02ПС/2, НКГЖ.411618.003-02ПС/1, НКГЖ.411618.003-05ПС, НКГЖ.411618.016РЭ, утвержденным в 2003 г. |
Признание поверки | Первичная при выпуске из производства: ООО НПП "ЭЛЕМЕР" (номер реестра - №1491, шифр поверительного клейма - ВСП)(НТК №10-15). |
Поверители
Скачать
Описание типа РБ 03 10 5823 15 [2015-11-16]
rb-03-10-5823-15_2015-11-16.pdf
|
Скачать |
Описание типа
Назначение
Измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 1730 (далее - ИРТ 1730) предназначены для измерения и контроля температуры и других неэлектрических величин, преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току.
Описание
ИРТ 1730 представляют собой многофункциональные микропроцессорные измерительные приборы, функционирующие как в автономном режиме, так и под управлением компьютерной программы через последовательный интерфейс.
В состав ИРТ 1730 входят: трансформаторный блок питания с линейными стабилизаторами (для ИРТ 1730D/A, ИРТ 1730D/M) и импульсными стабилизаторами (для ИРТ 1730У/А, ИРТ 1730У/М), фильтр подавления СВЧ помех, двухзвенный RC фильтр, гальванически развязанный аналого-цифровой преобразователь (АЦП), микропроцессорный блок, модуль индикации и клавиатуры, исполнительные реле системы сигнализации, ключ квитирования (для ИРТ 1730У/А, ИРТ 1730У/М), преобразователь встроенный измерительный (ПВИ), встроенный стабилизатор напряжения (для ИРТ 1730D/A, ИРТ 1730D/M, ИРТ 1730НМ) и модуль интерфейса для связи с компьютером.
АЦП преобразует входной сигнал в частотный сигнал, поступающий в микропроцессор через оптронную гальваническую развязку. При этом имеющийся в схеме двухзвенный RC фильтр обеспечивает высокую помехоустойчивость ИРТ 1730. Входной фильтр подавления СВЧ помех обеспечивает электромагнитную совместимость ИРТ 1730 с радиопереговорными устройствами.
Микропроцессор, по результатам опроса АЦП, рассчитывает текущее значение измеряемой величины, выводит ее на индикатор, опрашивает клавиатуру, управляет исполнительными реле, шкальным светодиодным индикатором, ПВИ и модулем интерфейса.
ИРТ 1730 имеет цифровую индикацию текущего значения измеряемого параметра, цифровую индикацию значений нижней и верхней уставок, а также шкальную индикацию, отображающую графически и цветом измеряемое значение путем перемещения светового указателя. Шкала имеет зону индикации зеленого цвета с краями, которые заданы значениями уставок, и две зоны красного цвета, расположенные за краями уставок. Края уставок, а также нулевая отметка диапазонов с нулем посредине отображаются индикаторами желтого цвета.
Для перевода световой сигнализации из режима мигания в режим постоянного свечения предусмотрен ключ квитирования.
ПВИ преобразует входной сигнал в унифицированный выходной сигнал постоянного тока 0 -г 5, 0 4- 20 или 4 20 мА.
Зависимость индицируемой величины от входного сигнала ИРТ 1730, а также зависимость выходного сигнала ПВИ от входного для конфигураций с входными электрическими сигналами в виде силы и напряжения постоянного тока может быть как линейная, так и с функцией извлечения квадратного корня.
ИРТ 1730 предназначены для применения:
• в различных технологических процессах в промышленности и энергетике [модификации ИРТ 173ОУ/М. ИРТ 1730ИМ. ИРТ 1730D/M (повышенной надежности)],
• в составе систем управления технологическими процессами атомных электростанций (АЭС) [модификации ИРТ 173ОУ/Л, ИРТ 1730НМ/Л, ИР Г 173OD/A (повышенной надежности)].
В соответствии с ГОСТ Р 52931-2008 ИРТ 1730 по устойчивости к климатическим воздействиям при эксплуатации соответствуют группе исполнения СЗ, но при верхнем значении температуры окружающего воздуха плюс 60 °C.
ИРТ 1730 выполнены в сейсмостойком исполнении и являются стойкими, прочными и устойчивыми к воздействию землетрясения с уровнем сейсмичности 8 баллов по шкале MSK-64 на уровне установки над нулевой отметкой до 40 м.
В соответствии с ГОСТ 14254-96 степень зашиты от попадания внутрь твердых тел. пыли и воды для:
• передней панели ИРТ 1730D/A, ИРТ 1730НМ, ИРТ 173OD/M
• передней панели ИР Г 1730У/А, ИРТ 1730У/М
• корпуса
В соответствии с ГОСТ Р 50746-2000 ИРТ 1730 по устойчивости к электромагнитным помехам соответствуют группе исполнения III, критерию качества функционирования - А.

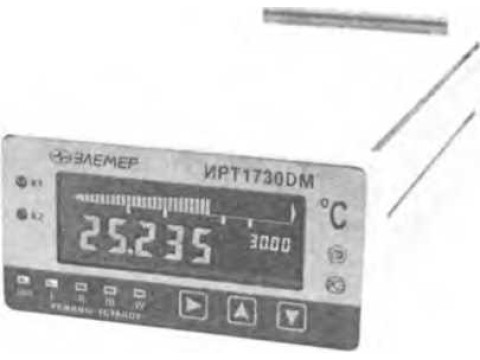

Общий вид ИРТ 1730 представлен на рисунке 1.





Рисунок 1 - Конструктивные исполнения измерителей-регуляторов технологических (милливольтметров универсальных) ИРТ 1730
Технические характеристики
Таблица! - Основные метрологические характеристики ИРТ 1730
Модификация |
Измеряемая величина или входной сигнал |
Тип и НСХ первичного преобразователя или входной сигнал |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, %, для класса точности | |
А |
Б | ||||
ИРТ 1730D/A, ИРТ 1730D/M, НМ |
Температура |
50М, 100М, 50П, 100П Pt 100 |
минус 50 ч- плюс 200 °C |
±(0,15 + *) |
±(0,25 + *) |
50П, 100П, Pt 100 |
минус 50 ч- плюс 600 °C |
±(0,15 + *)** |
±(0,25 + *)** | ||
ТХА (К) |
0 ч- плюс 1300 °C |
±(0,25 + *) |
±(0,5 + *) | ||
ТХК (L) |
0 ч- плюс 600 °C | ||||
ТПП (S)*** |
0 ч-плюс 1700 °C | ||||
ТВР (А-1)*** |
0 ч- плюс 2500 °C | ||||
ТПР (В)*** |
плюс 300 ч- плюс 1800 °C | ||||
ИРТ 1730У/А, У/М ИРТ 1730D/A, D/M |
Ток 1_____________ |
0 ч- 1 мА*** |
соответствует диапазонам первичных преобразователей |
±(0,2 + *) |
±(0,2 ± *) |
-1 ч-Оч- 1 мА*** | |||||
ИРТ 1730У/А, У/М ИРТ 1730D/A, D/M НМ |
0 ч- 5 мА | ||||
-5 ч- 0 ч- 5 мА | |||||
0 ч- 20 мА | |||||
4 ч- 20 мА | |||||
-20 ч- 0 ч- 20 мА | |||||
ИРТ 1730D/A, ИРТ 1730D/M, НМ |
Напряжение |
0 ч- 75 мВ | |||
0 ч- 100 мВ | |||||
-100 ч-Оч- 100 мВ | |||||
ИРТ 1730У/А, У/М ИРТ 1730D/A, D/M |
0ч- 10В | ||||
-Юч-Оч- 10В |
* Одна единица последнего разряда, выраженная в процентах от диапазона измерений.
** За исключением поддиапазона от минус 50 до плюс 200 °C.
*** По отдельному заказу.
Предел допускаемой основной погрешности срабатывания сигнализации не превышает предела допускаемой основной погрешности измеряемых величин.
Питание осуществляется от сети переменного тока частотой (50 ± 1) Гц и напряжением:
• (6,31°0’69), (12,) или (220^) В для ИРТ 1730У/А, ИРТ 1730У/М;
• (220^3) В для ИРТ 1730D/A, ИРТ 1730НМ, ИРТ 1730D/M.
Мощность, потребляемая ИРТ 1730, не более 15 В А.
Габаритные размеры, мм, не более:
• для ИРТ 1730У/А, ИРТ 1730У/М:
- передняя панель
- вырез в щите
- монтажная глубина
• для ИРТ 1730D/A, ИРТ 1730D/M:
- передняя панель
- вырез в щите
- монтажная глубина
Масса, кг, не более для:
• ИРТ 1730У/А, ИРТ 1730У/М
• ИРТ 1730D/A, ИРТ 1730D/M
Средняя наработка на отказ не менее 30000 ч.
Средний срок службы не менее 10 лет.
160x 32,
158 х 29 (для одного ИРТ), 158 х 60 (для двух ИРТ),
158 х [60 + 30,5(п - 2)] (для n-ого ИРТ, где п = 3, 4,... 8 - число ИРТ в группе), 250;
96 х 48 (по DIN 43700),
88 х 45 (88 х 46 для ИРТ 1730НМ)
210 (200 для ИРТ 1730НМ).
1,3.
1,2 (0,6 для ИРТ 1730НМ).
Знак утверждения типа
наносится на передние панели измерителей-регуляторов технологических (милливольтметров универсальных) ИРТ 1730 - фотоспособом, на паспорта НКГЖ.411618.003-02ПС, НКГЖ.411618.ООЗ-О5ПС, НКГЖ.411618.016РЭ - типографским способом.
Комплектность
Таблица 2
Наименование |
Обозначение |
Количество для ИРТ 1730 |
Примечание | |||
У/А |
У/М |
D/A |
D/M | |||
1. Измеритель-регулятор технологический (милливольтметр универсальный) |
НКГЖ.411618.016 |
- |
- |
- |
- |
Модифика-ция и коли-чество в соответ-ствии с за-казом |
НКГЖ.411618.003-02 |
1 |
1 |
- |
- | ||
НКГЖ.411618.003-05 |
- |
- |
1 |
1 | ||
2 Комплект монтажных частей 2.1 Кронштейн |
НКГЖ.411961.001 |
1 |
1 |
- |
- | |
НКГЖ.411961.002 |
1 |
1 |
- |
- | ||
НКГЖ.301569.001 |
- |
- |
2 |
2 | ||
3. Принадлежности |
- |
- |
1 |
1 | ||
4. Комплект программного обеспечения |
НКГЖ.411969.001 |
1 |
1 |
1 |
1 | |
5. Паспорт |
НКГЖ.411618.003-02ПС |
1 |
1 |
- |
- | |
НКГЖ.411618.003-05ПС |
- |
- |
1 |
1 |
Поверка
осуществляется в соответствии с разделами «Методика поверки» паспортов НКГЖ.411618.003-02ПС, НКГЖ.411618.003-05ПС и руководства по эксплуатации НКГЖ.411618.016РЭ, согласованными ГП «ВНИИФТРИ» 27.05.2003 г.
Сведения о методах измерений
Метод измерений содержится в разделе «Устройство и работа изделия» паспортов НКГЖ.411618.003-02ПС, НКГЖ.411618.003-05ПС и руководства по эксплуатации НКГЖ.411618.016РЭ.
Нормативные документы
Измерителям-регуляторам технологическим (милливольтметрам универсальным) ИРТ 1730:
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ Р 50746-2000. Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.
3. ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
