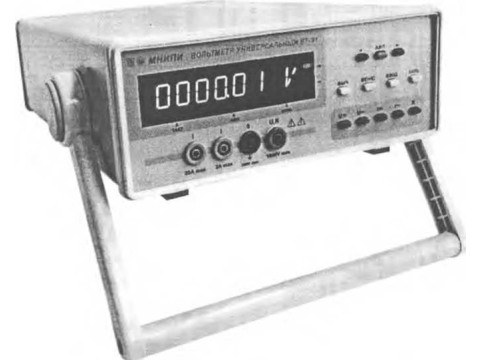

Вольтметры универсальные В7-91, В7-91/1

Наименование характеристики

Значение

В7-91

В7-91/1

1

2

3

1 Диапазон измерений напряжения постоянного тока

от 10 мкВ до 1000 В (до 6 кВ совместно со щупом высоковольтным 80К-6 фирмы Fluke)

от 10 мкВ до 1000 В

2 Верхнее значение пределов измерений напряжения постоянного тока

200 мВ

2, 20, 200, 1000 В (6 кВ совместно со щупом высоковольтным 80К-6 фирмы Fluke)

200 мВ

2, 20, 200, 1000 В

3 Пределы допускаемой основной погрешности вольтметра при измерении напряжения постоянного тока

приведены в таблице 2

4 Диапазон измерений среднего квадратического значения напряжения переменного тока синусоидальной формы

от 1 мВ до 750 В (до 3 кВ совместно со щупом высоковольтным 80К-6 фирмы Fluke)

от 1 мВ до 750 В

5 Верхнее значение пределов измерений среднего квадратического значения напряжения переменного тока синусоидальной формы

200 мВ

2, 20, 200, 750 В (3 кВ совместно со щупом высоковольтным 80К-6 фирмы Fluke)

200 мВ

2, 20, 200, 750 В

6 Пределы допускаемой основной погрешности вольтметра при измерении среднего квадратического значения напряжения переменного тока синусоидальной формы

приведены в таблице 3

7 Диапазон измерений силы постоянного тока

1 мкА до 20 А

1 мкА до 2 А

8 Верхнее значение пределов измерений силы постоянного тока

200 мкА

2, 20, 200 мА 2 А, 20 А

200 мкА 2, 20, 200 мА 2А

9 Пределы допускаемой основной погрешности вольтметра при измерении силы постоянного тока

приведены в таблице 4

10 Диапазон измерений среднего квадратического значения силы переменного тока синусоидальной формы

от 10 мкА до 20 А

от 10 мкА до 2 А

11 Верхнее значение пределов измерений силы переменного тока синусоидальной формы

200 мкА

2, 20, 200 мА 2 А, 20 А

200 мкА 2, 20, 200 мА 2А

12 Пределы допускаемой основной погрешности вольтметра при измерении силы переменного тока синусоидальной формы

приведены в таблице 5

1

2

3

13 Диапазон измерений электрического сопротивления постоянному току

от 1 Ом до 20 МОм

14 Верхнее значение пределов измерений электрического сопротивления постоянному току

200 Ом

2, 20, 200 кОм

2, 20 МОм

15 Пределы допускаемой основной погрешности вольтметра при измерении электрического сопротивления постоянному току

приведены в таблице 6

16 Допускаемая дополнительная погрешность вольтметра при отклонении температуры на каждые 10 °C от нормальной в пределах рабочих температур, не более

допускаемой основной погрешности вольтметра

17 Формат индикации результатов измерения

572 разряда

18 Нормальные условия применения: -диапазон температур окружающего воздуха, 0 С

-относительная влажность окружающего воздуха, %

-атмосферное давление, кПа

20 ±5

от 30 до 80

от 84 до 106

19 Рабочие условия применения:

-диапазон температур окружающего воздуха, °C

-относительная влажность окружающего воздуха, %

- диапазон атмосферного давления, кПа

от минус 10 до плюс 50;

до 80 при 25 °C от 60 до 106,7

20 Параметры сети питания переменного тока:

- диапазон напряжений, В

- диапазон частот, Гц

230 ± 23

50 ± 0,5

21 Средняя наработка на отказ, часов, не менее

15000

22 Масса вольтметра, кг, не более

3,8

23 Габаритные размеры, мм, не более

430x285x104

Верхнее значение пределов измерений ик

Цена единицы младшего разряда

Пределы допускаемой основной погрешности вольтметра при измерении напряжения постоянного тока

В7-91, В7-91/1

200 мВ

1 мкВ

± (0,03% от U + 0,0025% от UK)

2 В

10 мкВ

± (0,03% от U + 0,002% от UK)

20 В

100 мкВ

200 В

1 мВ

1000 В

10 мВ

± (0,03% от U + 0,005% от UK)

6 кВ (совместно со щупом высоковольтным) для В7-91

100 мВ

±(1,2% от U+ 0,1% от UK)

Верхнее значение пределов измерений 1)к

Пределы допускаемой ( среднего квадратичс синусоир

основной погрешности вольтметра при измерении эского значения напряжения переменного тока альной формы в диапазоне частот

от 20 Гц до 10 кГц включительно

свыше 10 кГц до 20 кГц включительно

свыше 20 кГц до 100 кГц включительно

В7-91, В7-91/1

200 мВ

±(0,3% от U+0,1% от UK)

±(0,4% от U+0,1% от UK)

±(0,5% от U+0,1% от UK)

2 В

20 В

200 В

-

750 В

±(0,4% от U+0,1% от UK)

-

3 кВ (совместно со щупом высоковольтным) для В7-91

±(1,5% U + 0,3% UK) (на частоте от 49,5 до 50,5 Гц )

Примечания:

1 Пределы допускаемой основной погрешности для UK=200 мВ нормируются для измеряемых напряжений U на частотах f:

- 0,005Uk<U<0,01Uk, f до 10 кГц;

- 0,01 UK <Us0,05 Uk, f до 20 кГц;

- U >0,05Uk, f до 100 кГц

2 Измерение напряжения на диапазоне с верхним пределом измерений 11к 750 В производится до 1 кГц

Верхнее значение пределов измерений 1к

Цена единицы младшего разряда

Пределы допускаемой основной погрешности вольтметра при измерении силы постоянного тока

В7-91

В7-91/1

200 мкА

1 нА

±(0,03 % от 1+0,02% от 1к)

2 мА

10 нА

20 мА

100 нА

200 мА

1 мкА

2 А

10 мкА

20 А

100 мкА

±(0,2 % от 1+0,02% от 1к)

-

Верхнее значение пределов измерений 1к

Цена единицы младшего разряда

Пределы допускаемой основной погрешности вольтметра при измерении среднего квадратического значения силы переменного тока синусоидальной формы в диапазоне частот от 20 Гц до 1 кГц включительно

В7-91

В7-91/1

200 мкА

1 нА

±(0,3% от 1+0,1% от !к)

2 мА

10 нА

20 мА

100 нА

200 мА

1 мкА

2 А

10 мкА

20 А

100 мкА

±(0,6% от 1+0,1% от !к)

-

Верхнее значение пределов измерений RK

Цена единицы младшего разряда

Пределы допускаемой основной погрешности вольтметра при измерении электрического сопротивления постоянному току

В7-91, В7-91/1

200 Ом

1 мОм

±( 0,1% от R+0,01% от RK)

2 кОм

10 мОм

20 кОм

100 мОм

200 кОм

1 Ом

2 МОм

10 Ом

20 МОм

100 Ом

±( 0,3% от R+0,1% от RK)

Наименование, тип

Обозначение

Количество на исполнение

В7-91

В7-91/1

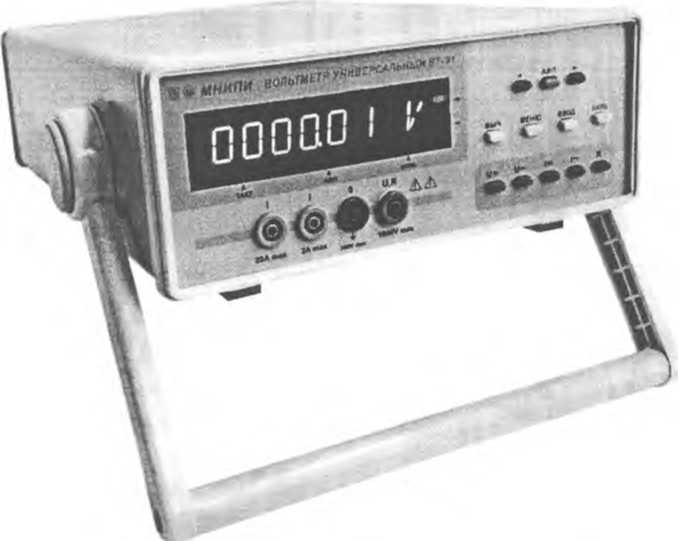

1 Вольтметр универсальный В7-91

УШЯИ.411182.046

1

-

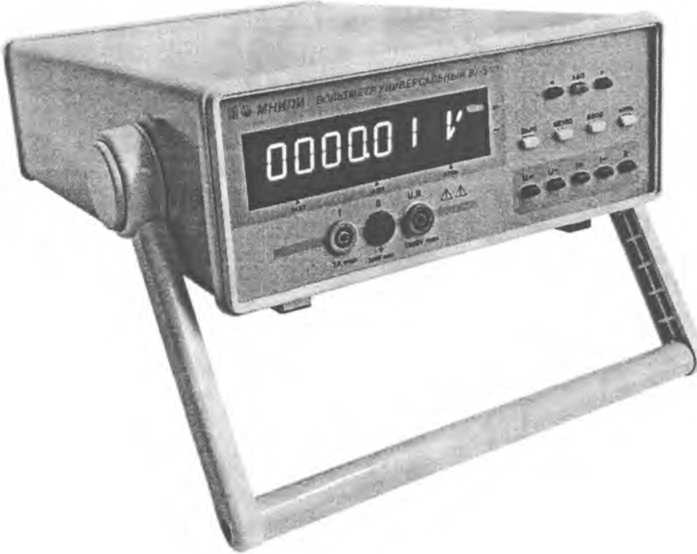

2 Вольтметр универсальный В7-91/1

УШЯИ.411182.046-01

-

1

3 Комплект запасных частей

УШЯИ.305654.126

1

УШЯИ.305654.127

-

1

4 Руководство по эксплуатации

УШЯИ.411182.046 РЭ

5 Методика поверки

УШЯИ.411182.046 МП (МРБ МП.2594-2016)

1

6 Упаковка

УШЯИ.305646.164

1

УШЯИ.305646.164-01

-

1
