Вольтметры цифровые универсальные В7-89
| Номер в ГРСИ РФ: | РБ 03 13 6068 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 13 6068 16 [2017-10-25]
rb-03-13-6068-16_2017-10-25.pdf
|
Скачать |
Вольтметры цифровые универсальные В7-89 (далее - вольтметры) предназначены для измерения напряжения постоянного и переменного токов, силы постоянного и переменного токов, электрического сопротивления постоянному току. Вольтметры предназначены также для измерения сопротивления термопреобразователей сопротивления (далее - ТС) и преобразования результата их измерения в численное значение температуры согласно НСХ ТС по ГОСТ 6651-2009.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6068 16 |
| Наименование | Вольтметры цифровые универсальные В7-89 |
| Год регистрации | 2016 |
| Номер сертификата | 10568 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2021-08-30 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2635-2016. |
Поверители
Скачать
|
Описание типа РБ 03 13 6068 16 [2017-10-25]
rb-03-13-6068-16_2017-10-25.pdf
|
Скачать |
Описание типа
Назначение
Вольтметры цифровые универсальные В7-89 (далее - вольтметры) предназначены для измерения напряжения постоянного и переменного токов, силы постоянного и переменного токов, электрического сопротивления постоянному току. Вольтметры предназначены также для измерения сопротивления термопреобразователей сопротивления (далее - ТС) и преобразования результата их измерения в численное значение температуры согласно НСХ ТС по ГОСТ 6651-2009.
Вольтметры применяются для обслуживания и ремонта радиоэлектронной аппаратуры специального, двойного и общепромышленного применения, в том числе в жёстких условиях эксплуатации.
Описание
Вольтметры представляют собой комплексное устройство преобразования измеряемых величин в цифровой код. Основой аналоговой части является аналого-цифровой преобразователь (АЦП) интегрирующего типа, построенный на принципе широтно-импульсной модуляции. Для отображения данных измерения в вольтметре используется VFD графический дисплей разрешением 256 х 64.
Для повышения влагоустойчивости вольтметра используется герметичный алюминиевый блок, внутри которого размещена аналоговая часть вольтметра.
Внешний вид вольтметров приведён на рисунке 1.
Место нанесения клейма-наклейки - передняя панель вольтметров (приложение А, рисунок А.1).
Места нанесения оттиска клейма ОТК и оттиска клейма поверителя указаны в приложении А, рисунок А.2 (вид вольтметров сзади).

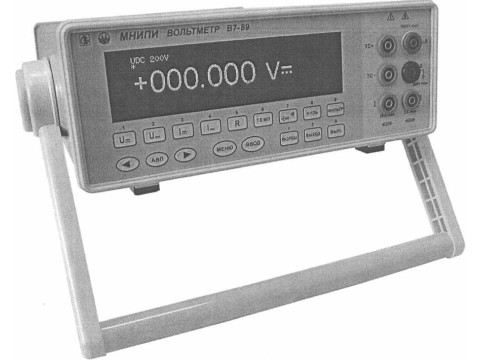

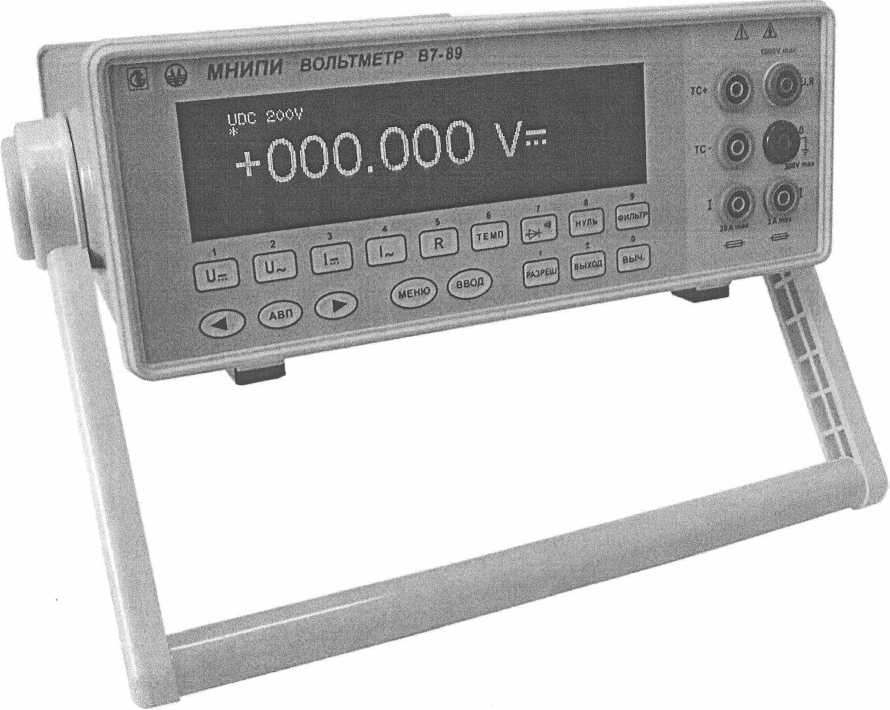

Рисунок 1 - Внешний вид вольтметра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики вольтметров указаны в таблицах 1- 10.
Таблица 1 - Основные метрологические характеристики
Примечание - в таблицах используются следующие обозначения: U (I, R) - значение измеряемого напряжения (силы тока, сопротивления), UK (lK, RK) - конечное значение диапазона измерений напряжения (силы тока, сопротивления).
|
Наименование характеристики |
Значение |
|
1 Измерение напряжения постоянного тока | |
|
1.1 Диапазон измерений |
от 10 мкВ до 1000 В |
|
1.2 Конечное значение диапазона измерений |
200 мВ; 2; 20; 200; 1000 В |
|
1.3 Пределы допускаемой основной погрешности |
приведены в таблице 2 |
|
2 Измерение напряжения постоянного тока совместно со щупом высоковольтным 80К-6 Fluke | |
|
2.1 Диапазон измерений |
от 0,1 до 6 кВ |
|
2.2 Конечное значение диапазона измерений |
6 кВ |
|
2.3 Пределы допускаемой основной погрешности |
±(1 % от U + 0,1 % от UK) |
|
3 Измерение среднего квадратического значения напряжения переменного тока в диапазоне частот от 20 Гц до 100 кГц* | |
|
3.1 Диапазон измерений |
от 1 мВ* до 700 В |
|
3.2 Конечное значение диапазона измерений |
200 мВ; 2; 20; 200; 70Д^,,_. |
|
3.3 Пределы допускаемой основной погрешности |
приведены в табл^^^тЦ; |
|
Лист 2 Листов 7 |
(tad, |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
4 Измерение среднего квадратического значения напряжения переменного тока совместно со щупом высоковольтным 80К-6 Fluke на частоте (50 ± 5) Гц | |
|
4.1 Диапазон измерений |
от 0,1 до 3 кВ |
|
4.2 Конечное значение диапазона измерений |
3 кВ |
|
4.3 Пределы допускаемой основной погрешности |
приведены в таблице 4 |
|
5 Измерение среднего квадратического значения напряжения переменного тока синусоидальной формы совместно с пробником высокочастотным в диапазоне частот от 20 кГц до 100 МГц | |
|
5.1 Диапазон измерений |
от 0,1 до 12 В |
|
5.2 Конечное значение диапазона измерений |
12 В |
|
5.3 Пределы допускаемой основной погрешности |
приведены в таблице 5 |
|
6 Измерение силы постоянного тока | |
|
6.1 Диапазон измерений |
от 1 мкА до 20 А |
|
6.2 Конечное значение диапазона измерений |
200 мкА; 2; 20; 200 мА; 2 А; 20 А |
|
6.3 Пределы допускаемой основной погрешности |
приведены в таблице 6 |
|
7 Измерение среднего квадратического знa^ синусоидальной формы в диапазоне частот от 20 |
1ения силы переменного тока Гц до 5 кГц |
|
7.1 Диапазон измерений |
от 10 мкА до 20 А |
|
7.2 Конечное значение диапазона измерений |
200 мкА; 2; 20; 200 мА; 2; 20 А |
|
7.3 Пределы допускаемой основной погрешности |
приведены в таблице 7 |
|
8 Измерение электрического сопротивления постоянному току | |
|
8.1 Диапазон измерений |
от 1 Ом до 20 МОм |
|
8.2 Конечное значение диапазона измерений |
200 Ом; 2; 20; 200 кОм; 2; 20 МОм |
|
8.3 Пределы допускаемой основной погрешности |
приведены в таблице 8 |
|
* Для напряжения переменного тока синусоидальной формы. При измерении среднего квадратического значения напряжения переменного тока несинусоидальной формы нижний предел измерений 20 мВ, максимальная частота 25 кГц. | |
Таблица 2 - Пределы допускаемой основной погрешности при измерении напряжения постоянного тока
|
ик |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности ± (% от U + % от UK) |
|
200 мВ |
1 мкВ |
0,01 + 0,002 |
|
2 В |
10 мкВ |
0,008 + 0,002 |
|
20 В |
100 мкВ |
0,01 + 0,002 |
|
200 В |
1 мВ |
0,01 + 0,002 |
|
1000 В |
10 мВ |
0,01 + 0,002 |
Таблица 3 - Пределы допускаемой основной погрешности при измерении среднего квадратического значения напряжения переменного тока синусоидальной формы
|
ик |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности ±(% от U + % от UK)*, в диапазоне частот | ||
|
от 20 Гц до 200 Гц включительно |
свыше 200 Гц до 20 кГц включительно |
свыше 20 кГц до 100 кГц включительно | ||
|
200 мВ |
1 мкВ |
0,15 + 0,1 |
0,15 + 0,1 |
0,4 + 0,2 |
|
2 В |
10 мкВ |
0,15 + 0,1 |
0,1 + 0,05 |
0,4 + 0,2 |
|
20 В |
100 мкВ |
0,15 + 0,1 |
0,15 + 0,1 |
0,4 + 0,2 |
|
200 В |
1 мВ |
0,15 + 0,1 |
0,15 + 0,1 |
0,4 + 0,2 |
|
700 В |
10 мВ |
0,15 + 0,2 |
0,15 + 0,2 |
не нормируются |
* При измерении среднего квадратического значения напряжения переменного тока несинусоидальной формы в диапазоне частот от 20 Гц до 25 кГц с коэффициентом амплиту и длительностью импульса т £ 20 допускаемая погрешность увеличивается на 1,5 % от U (нормируется для значений напряжений U < 0,1 UK).
fayrapcrgoHiiuH pt естс
Лист 3 Листов 7
Дм документов
Таблица 4 - Пределы допускаемой основной погрешности при измерении среднего квадратического значения напряжения переменного тока совместно со щупом высоковольтным
|
ик |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности ±(% от U + % от UK) |
|
3 кВ |
100 мВ |
1 +0,3 |
Таблица 5 - Пределы допускаемой основной погрешности при измерении среднего квадратического значения напряжения переменного тока совместно с пробником высокочастотным
|
ик |
Цена единицы младшего разряда |
Диапазон измеряемых напряжений |
Диапазон частот |
Пределы допускаемой основной погрешности ±(% от U + % от UK) |
|
12 В |
100 мкВ |
от 0,1 до 12 В |
от 20 кГц до 10 МГц |
10 + 0,5 |
|
100 мкВ |
от 0,1 до 3 В |
от 10 до 100 МГц |
15 + 0,5 |
Таблица 6 - Пределы допускаемой основной погрешности при измерении силы постоянного тока
|
1к |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности ±(% от I + % от 1к) |
|
200 мкА |
1 нА |
0,12 + 0,03 |
|
2 мА |
10 нА |
0,12 + 0,03 |
|
20 мА |
100 нА |
0,12 + 0,03 |
|
200 мА |
1 мкА |
0,12 + 0,03 |
|
2А |
10 мкА |
0,12 + 0,03 |
|
20 А |
100 мкА |
0,4+ 0,1 |
Таблица 7 - Пределы допускаемой основной погрешности при измерении среднего квадратического значения силы переменного тока синусоидальной формы
|
!к |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности ±(% от I + % от 1к), в диапазоне частот | |
|
от 20 Гц до 1 кГц включительно |
свыше 1 до 5 кГц включительно | ||
|
200 мкА |
1 нА |
0,2 + 0,2 |
0,5 + 0,2 |
|
2 мА |
10 нА |
0,2 + 0,2 |
0,5+ 0,2 |
|
20 мА |
100 нА |
0,2 + 0,2 |
0,5 + 0,2 |
|
200 мА |
1 мкА |
0,2 + 0,2 |
0,5+ 0,2 |
|
2А |
10 мкА |
0,2 + 0,2 |
0,5+ 0,2 |
|
20 А |
100 мкА |
1 + 0,5 |
не нормируются |
Таблица 8 - Пределы допускаемой основной погрешности измерения сопротивления постоянному току
|
Rk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности ±(% от R + % от RK) |
|
200 Ом |
1 мОм |
0,08 + 0,02 |
|
2 кОм |
10 мОм |
0,05 + 0,005 |
|
20 кОм |
100 мОм |
0,05 + 0,005 |
|
200 кОм |
1 Ом |
0,05 + 0,005 |
|
2 МОм |
10 Ом |
0,05 + 0,005 /7 V |
|
20 МОм |
100 Ом |
0,5 + 0,2 ( peecol --------------------------—------!-----------И—wiwpwwT1? |
документов/
Таблица 9 - Диапазон измерений и пределы допускаемой основной погрешности при измерении сигналов ТС и преобразования результата измерений в численное значение температуры согласно НСХ по ГОСТ 6651-2009
|
Тип ТС |
Условное обозначение НСХ |
а, °C’1 |
Диапазон сопротивлений, Ом |
Диапазон измерений температуры, °C |
Пределы допускаемой основной погрешности, °C |
|
Платиновый |
Pt100 |
0,00385 |
от 60,26 до 175,86 |
от -100 до +200 |
±0,6 |
|
100П |
0,00391 |
от 59,64 до 177,04 |
от -100 до +200 | ||
|
Медный |
100М |
0,00428 |
от 78,46 до 185,60 |
от -50 до +200 | |
|
100М |
0,00426 |
от 78,7 до 185,2 |
от -50 до +200 | ||
|
Никелевый |
100Н |
0,00617 |
от 69,45 до 223,21 |
от -60 до +180 |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 Нормальные условия применения | |
|
1.1 Температура окружающего воздуха, °C |
20±5 |
|
1.2 Относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
1.3 Атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 795) |
|
2 Рабочие условия применения | |
|
2.1 Температура окружающего воздуха, °C: - для вольтметра - для щупа высоковольтного 80К-6 Fluke |
от минус 20 до плюс 50 от 0 до 50 |
|
2.2 Относительная влажность окружающего воздуха, %, не более: - для вольтметра - для щупа высоковольтного 80К-6 Fluke |
95 при 25 °C 80 при 25 °C |
|
2.3 Атмосферное давление, кПа (мм рт. ст.) |
от 60,0 до 106,7 (от 450 до 800) |
|
2.4 Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10 °C |
соответствуют пределам допускаемой основной погрешности |
|
3 Условия хранения и транспортирования | |
|
3.1 Температура окружающего воздуха, °C: - для вольтметра - для щупа высоковольтного 80К-6 Fluke |
от минус 30 до плюс 60 от минус 20 до плюс 50 |
|
3.2 Относительная влажность окружающего воздуха, %, не более: - для вольтметра - для щупа высоковольтного 80К-6 Fluke |
95 при 25 °C 80 при 25 °C |
|
4 Параметры сети питания переменного тока | |
|
- напряжение, В |
230 ± 23 |
|
- частота, Гц |
50 ± 0,5 |
|
5 Потребляемая мощность, В А, не более |
20 |
|
6 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 |
IP20 |
|
7 Габаритные размеры вольтметра, мм, не более |
353x284 x 103 |
|
8 Масса вольтметра, кг, не более |
6,0 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель вольтметр: офсетной печати и на титульный лист руководства по эксплуатации тим методом. I
Комплектность
Комплект поставки вольтметров приведён в таблице 11.
Таблица 11_______________________________________________
|
Наименование |
Обозначение |
Количество |
|
Вольтметр |
УШЯИ.411182.044 |
1 |
|
Комплект запасных частей |
УШЯИ.305654.120 |
1 |
|
Руководство по эксплуатации |
УШЯИ.411182.044 РЭ |
1 |
|
Методика поверки |
УШЯИ.411182.044 МП (МРБ МП.2635-2016) |
1 |
|
Упаковка |
УШЯИ.305646.160 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ТУ BY 100039847.139-2016 Вольтметр цифровой универсальный В7-89. Технические условия
МРБ МП.2635-2016 Вольтметр цифровой универсальный В7-89. Методика поверки.
Заключение
Вольтметры цифровые универсальные В7-89 соответствуют требованиям ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2012, ГОСТ 6651-2009, ТУ BY 100039847.139-2016.
Вольтметры соответствуют требованиям техническим регламентам Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствия № ТС BY/112 11.01.ТР004 003 19648 от 06.12.2016).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Республика Беларусь, г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
