Вольтметры универсальные В7-58, В7-58/2

Назначение

Вольтметры универсальные В7-58, В7-58/2 (далее - вольтметры) предназначены для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения и силы переменного тока, электрического сопротивления постоянному току.

Вольтметры применяются для измерений электрических величин при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.

Описание

Принцип действия вольтметров заключается в преобразовании измеряемой величины в нормированное значение постоянного напряжения от 0 до 2 В с последующим его преобразованием в цифровой код с помощью аналого-цифрового преобразователя, работающего по методу двойного интегрирования.

Вольтметры выполнены в малогабаритном корпусе из ударопрочного полистирола. Для переноса вольтметров и установки в удобное для оператора положение имеется съемная ручка.

Вольтметр В7-58 имеет комбинированное питание от сети или от блока гальванических элементов, в комплект поставки входит съемный батарейный отсек. Индикация результата измерения выполнена на жидкокристаллическом индикаторе.

Вольтметр В7-58/2 имеет питание от сети, индикация результата измерения выполнена на светодиодных индикаторах.

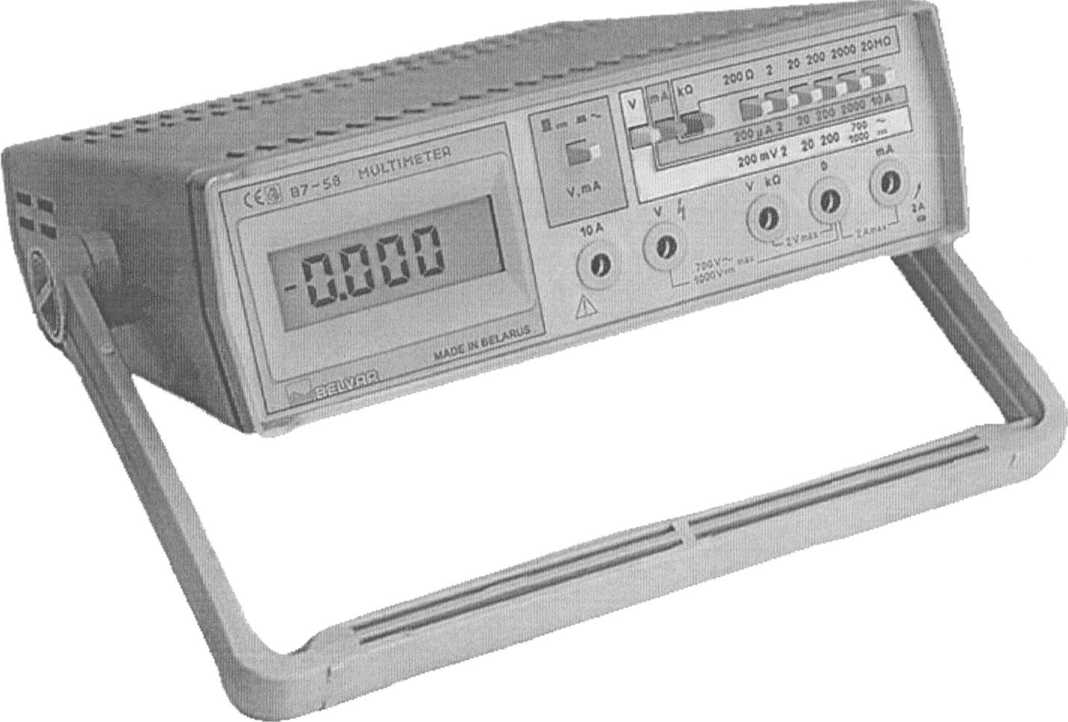

Общий вид вольтметров приведен на рисунке 1.

Схема с указанием места нанесения знака поверки в виде клейма-наклейки, оттиска знака поверки и оттиска клейма ОТК приведена в приложении А.

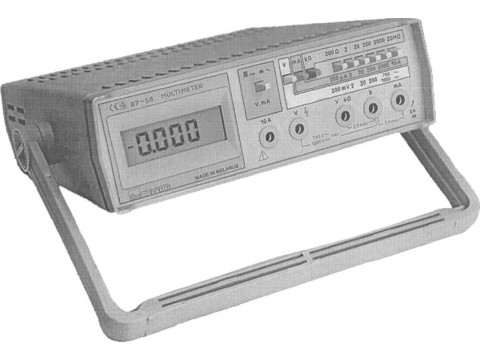

Рисунок 1 - Общий вид вольтметров

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Измерение постоянного напряжения:

- пределы измерения

- диапазон измерения

- пределы допускаемой основной относительной погрешности измерения

Измерение среднего квадратического значения

переменного напряжения:

- синусоидальной формы;

- сложной формы с коэффициентом амплитуды не более 3;

- пределы измерения

- диапазон частот

- диапазоны измерения в диапазоне частот:

1) от 20 Гц до 5 кГц

2) от 20 Гц до 50 кГц

3) от 20 Гц до 100 кГц

- пределы допускаемой основной относительной погрешности измерения среднего квадратического значения напряжения синусоидальной формы в диапазоне частот:

1) от 20 до 40 Гц

2) от 40 Гц до 10 кГц

3) от 10 до 20 кГц

4) от 20 до 100 кГц

5) от 50 до 100 кГц

- дополнительная относительная погрешность измерения напряжения произвольной формы в диапазоне частот от 20 Гц до 20 кГц длительностью импульсов более 20 мкс, не более

Измерение силы постоянного тока:

- пределы измерения

- диапазон измерения

- пределы допускаемой основной относительной

погрешности измерения на пределах:

1) 200 мкА; 2, 20, 200, 2000 мА

2) 10 А

Измерение среднего квадратического значения силы переменного тока:

- синусоидальной формы;

- сложной формы с коэффициентом амплитуды не более 3;

- пределы измерения

- диапазон частот

- диапазоны измерения в диапазоне частот:

1) от 40 Гц до 20 кГц

2) от 40 Гц до 5 кГц

3) от 40 Гц до 2 кГц

200 мВ; 2, 20, 200, 1000 В; от 0,4 мВ до 1000 В;

±[0,15 + 0,1(Uk/Ux- 1)]%.

200 мВ; 2, 20, 200, 700 В;

от 20 Гц до 100 кГц;

от 2 мВ до 700 В;

от 2 мВ до 200 В;

от 2 мВ до 20 В;

±[1 +0,1(Uk/Ux- 1)]%;

±[0,6 + 0,1(Uk/Ux - 1)] %;

±[1 +0,1(Uk/Ux- 1)]%;

±[5 + 0,1(Uk/Ux - 1)] %;

±[10 + 0,4(Uk/Ux - 1)] %;

1,5%.

200 мкА; 2, 20, 200, 2000 мА; 10 А;

от 0,4 мкА до 10 А;

±[0,2 + 0,1(1к/1х - 1)]%;

±[0,5 + 0,1(1к/1х - 1)]%.

200 мкА; 2, 20, 200, 2000 мА; 10 А;

от 40 Гц до 20 кГц;

- пределы допускаемой основной относительной погрешности измерения силы переменного тока синусоидальной формы:

1) на пределах 200 мкА; 2, 20 мА в диапазоне частот:

±[1 +0,1(Ik/Ix- 1)]%;

±[2 + 0,1 (Ik/Ix - 1)]%;

±[1 + 0,1 (Ik/Ix- 1)] %;

а) от 40 Гц до 10 кГц

б) от 10 до 20 кГц

2) на пределе 200 мА в диапазоне частот от 40 Гц до 5 кГц

3) на пределе 2000 мА в диапазоне частот:

±[1 + 0,1(Ik/Ix- 1)]%;

±[2 + 0,1 (Ik/Ix- 1)]%;

±[1 + 0,1 (Ik/Ix- 1)]%.

а) от 40 Гц до 2 кГц

б) от 2 до 5 кГц

4) на пределе 10 А в диапазоне частот от 40 Гц до 2 кГц

Измерение сопротивления постоянному току: - пределы измерения

- диапазон измерения

- пределы допускаемой основной относительной погрешности измерения:

1) на пределах 200 Ом; 2, 20, 200 кОм

2) на пределах 2000 кОм, 20 МОм

200 Ом; 2, 20, 200, 2000 кОм; 20 МОм; от 1 Ом до 20 Mom;

±[0,2 + 0,1(Rk/Rx - 1)]%;

±[0,5 + 0,1(Rk/Rx - 1)]%.

Примечания

1 Uk, Ik, Rk - конечное значение установленного предела измерения напряжения, В; тока, А; сопротивления, Ом.

2 Ux, lx, Rx - значение измеряемой величины напряжения, В; тока, А; сопротивления, Ом.

Питание:

- вольтметров В7-58/2 от сети переменного тока:

1) напряжением

2) частотой

- вольтметров В7-58 от блока батарей напряжением Потребляема мощность, не более:

- от сети переменного тока

- от блока батарей (В7-58)

Наработка на отказ, не менее

Время восстановления рабочего состояния, не более

Габаритные размеры, не более

Масса, не более:

- без блока батарей

- с блоком батарей (В7-58)

Рабочие условия эксплуатации:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

(220 ±22) В;

(50 ± 1) Гц;

от 7 до 9,6 В.

6 В-А;

0,6 Вт.

15 000 ч.

4 ч.

245x242x70 мм.

1,3 кг;

1,8 кг.

от плюс 5 °C до плюс 40 °C;

до 80 % при плюс 25 0 С;

от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа нанесён на переднюю панель вольтметров способом ше. на титульный лист руководства по эксплуатации типографским способом.          1

Явег/уО,- i

ГТйз 7"/'

Комплектность

Состав комплекта поставки вольтметров соответствует таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”.

УШЯИ.411182.009 ТУ “Вольтметры универсальные В7-58, В7-58/1, В7-58/2, В7-58А. Технические условия”.

МП.МН 856-2000 “Вольтметр универсальный В7-58, В7-58/1, В7-58/2. Методика поверки”.

Заключение

Вольтметры универсальные В7-58, В7-58/2 соответствуют требованиям

ГОСТ 22261-94 и УШЯИ.411182.009 ТУ.

Межповерочный интервал - не более 12 месяцев (для вольтметров, предназначенных для применения в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники Республиканского унитарного предприятия «Белорусский государственный институт метрологии», 220053, Республика Беларусь, г. Минск, Старовиленский тракт, 93, телефон 234-98-13.

Аттестат аккредитации № BY/ 112 02.1.0.0025.
