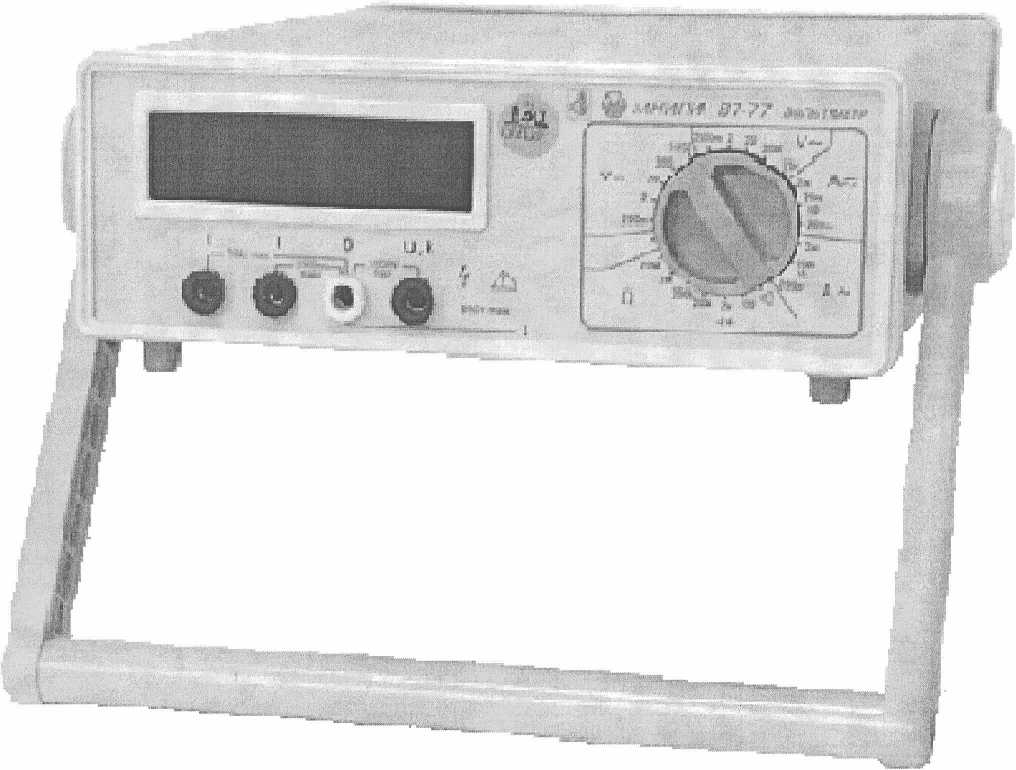

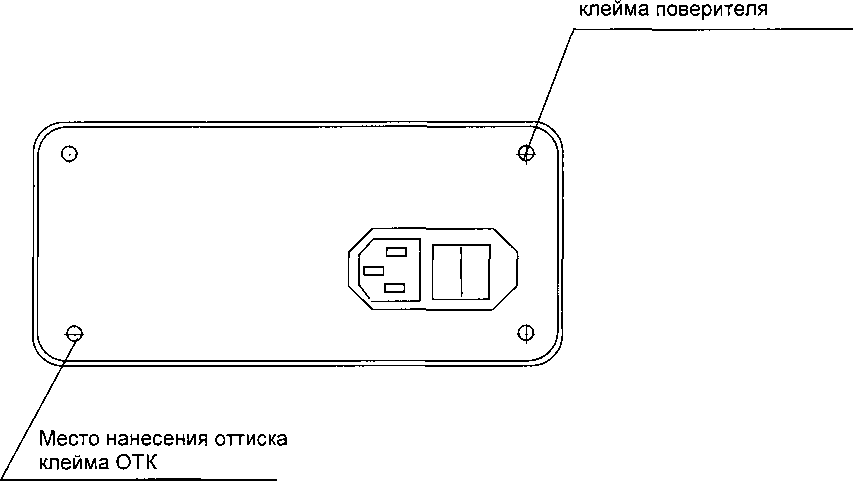

Вольтметры универсальные В7-77

Наименование характеристики

Значение

1 Диапазон измерения напряжения постоянного тока

до 10ОО В

2 Конечное значение пределов измерения

200 мВ; 2, 20, 200, 1000 В

3 Пределы допускаемой основной погрешности

приведены в таблице 2

4 Диапазон измерения напряжения переменного тока синусоидальной формы

до 750 В

5 Конечное значение пределов измерения

200 мВ; 2, 20, 200, 750 В

6 Пределы допускаемой основной погрешности

приведены в таблице 3

7 Диапазон измерения силы постоянного тока

до 10 А

8 Конечное значение пределов измерения

2, 20, 200 мА; 10 А

9 Пределы допускаемой основной погрешности

приведены в таблице 4

10 Диапазон измерения силы переменного тока синусоидальной формы

до 10 А

11 Конечное значение пределов измерения

2, 20, 200 мА; 10 А

12 Пределы допускаемой основной погрешности

приведены в таблице 5

13 Диапазон измерения электрического сопротивления постоянному току

до 20 МОм

14 Конечное значение пределов измерения

200 Ом; 2, 20, 200 кОм; 2, 20 МОм

15 Пределы допускаемой основной погрешности

приведены в таблице 6

16 Формат индикации результатов измерения

- 41/2 разряда

при измерении напряжения и силы постоянного тока, сопротивления постоянному току до 2 МОм

- 3% разряда

при измерении напряжения и силы переменного тока, сопротивления постоянному току (предел 20 МОм)

17 Параметры сети питания переменного тока:

- напряжение, В

230 ± 23

-частота, Гц

50 ± 0,5

18 Средняя наработка на отказ, ч, не менее

10000

19 Масса вольтметра, кг, не более

2,2

20 Габаритные размеры, мм, не более

262x88x300

21 Нормальные условия применения:

- диапазон температур окружающего воздуха, ° С - относительная влажность окружающего воздуха, %

20 ± 5;

от 30 до 80

22 Рабочие условия применения:

- диапазон температур окружающего воздуха,0 С

от плюс 5 до плюс 40;

- относительная влажность окружающего воздуха, %

до 80 при 25° С

Предел измерения (Un)

Цена ед. мл. разряда

Пределы допускаемой основной погрешности в нормальных условиях применения

± (% от U + ед. мл. разряда)

200.00 мВ

10 мкВ

0,07 + 4

2.0000 В

100 мкВ

0,05 + 4

20.000 В

1 мВ

0,07 + 4

200.00 В

10 мВ

0,07 + 4

1000.0 В

100 мВ

0,07 + 4

Примечание - Здесь и далее:

- U (I, R) - значение измеряемого напряжения (тока, сопротивления);

- ед. мл. разряда - единица младшего разряда.

Предел измерения (Un)

Цена ед. мл. разряда

Пределы допускаемой основной погрешности в нормальных условиях применения ± (% от U + ед. мл. разряда)

от20Гцдо 10 кГц

от 10 до 20 кГц

от 20 до 50 кГ ц

от 50 до 100 кГц

200.0 мВ

100 мкВ

0,5 + 4

0,5 + 10

1 + 10

2 + 20

2.000 В

1 мВ

0,5 + 4

0,5 + 10

1 + 10

2 + 20

20.00 В

10 мВ

0,5 + 4

0,5 + 10

1 + 10

2 + 20

200.0 В

100 мВ

0,5 + 4

0,5 + 10

-

-

750 В*

1 В

0,5 + 4

-

-

-

Предел измерения (In)

Цена ед. мл. разряда

Пределы допускаемой основной погрешности в нормальных условиях применения ± (% от I + ед. мл. разряда)

Максимальное падение напряжения на входных гнездах вольтметра, В, не более

2.0000 мА

100 нА

0,25 + 4

0,5

20.000 мА

1 мкА

0,25 + 4

200.00 мА

10 мкА

0,25 + 4

10.000 А

1 мА

0,25 + 4

2,5

силы переменного тока синусоидальной с

эормы

Предел измерения (In)

Цена ед. мл. разряда

Пределы допускаемой основной погрешности в нормальных условиях применения ± (% от I + ед. мл. разряда)

Диапазон частот от40до 1000 Гц

2.000 мА

1 мкА

1 +2

20.00 мА

10 мкА

1 +2

200.0 мА

100 мкА

1 +2

10.00 А

10 мА

1 +2

Предел измерения (Rn)

Цена ед. мл. разряда

Пределы допускаемой основной погрешности в нормальных условиях применения ± (% от R + ед. мл. разряда)

200.00 Ом*

0,01 Ом

0,2 + 4

2.0000 кОм

0,10 Ом

0,2 + 4

20.000 кОм

1 Ом

0,2 + 4

200.00 кОм

10 Ом

0,2 + 4

2.0000 МОм

100 Ом

0,5 + 4

20.00 МОм

10 кОм

1,0 + 2

* При измерении сопротивления на пределе измерений 200 Ом учитывают сопротивление измерительного кабеля

Обозначение

Наименование, тип

Количество

(на комплект)

Примечание

УШЯИ.411182.031

Вольтметр универсальный В7-77 с принадлежностями и ЗИП

1

УШЯИ.411182.031 РЭ

Руководство по эксплуатации

1

УШЯИ.411182.031 МП (МП.МН 1154-2002)

Методика поверки

1

УШЯИ.305641.043

Упаковка

1
