Вольтметры универсальные В7-54/2, В7-54/3
| Номер в ГРСИ РФ: | РБ 03 13 0089 11 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
Вольтметры универсальные В7-54/2, В7-54/3 (далее - вольтметры) предназначены для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения и силы переменного тока, электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0089 11 |
| Наименование | Вольтметры универсальные В7-54/2, В7-54/3 |
| Год регистрации | 2011 |
| Номер сертификата | 9130 |
| Дата регистрации | 2014-04-24 |
| Срок действия | 2016-08-30 |
| Получатель сертификата | Унитарное предприятие "Завод СВТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Унитарное предприятие "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, корп. 30, к.11
Контакты: тел.: 293-94-68 / факс: 284-46-47 / info@zsvt.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по УШЯИ.411182.001 ТО1 |
Поверители
Скачать
|
Описание типа РБ 03 13 0089 11 [2011-01-01]
rb-03-13-0089-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0089 11 [2012-01-18]
rb-03-13-0089-11_2012-01-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0089 11 [2008-02-21]
rb-03-13-0089-11_2008-02-21.pdf
|
Скачать |
Описание типа
Назначение
Вольтметры универсальные В7-54/2, В7-54/3 (далее - вольтметры) предназначены для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения и силы переменного тока, электрического сопротивления постоянному току.
Вольтметры применяются для контроля и измерения электрических параметров при производстве радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях.
Описание
Принцип действия вольтметров заключается в преобразовании измеряемых величин во временной интервал. Основой аналоговой части является аналого-цифровой преобразователь интегрирующего типа, построенный на принципе широтно-импульсной модуляции.
В вольтметрах В7-54/2 реализован интерфейсный блок с байт-последовательным, бит-параллельным способом обмена информацией по каналу общего пользования. Вольтметры В7-54/3, обеспечивают обмен информацией по последовательному асинхронному интерфейсу типа “Стык С2” и имеют аналоговый выход.

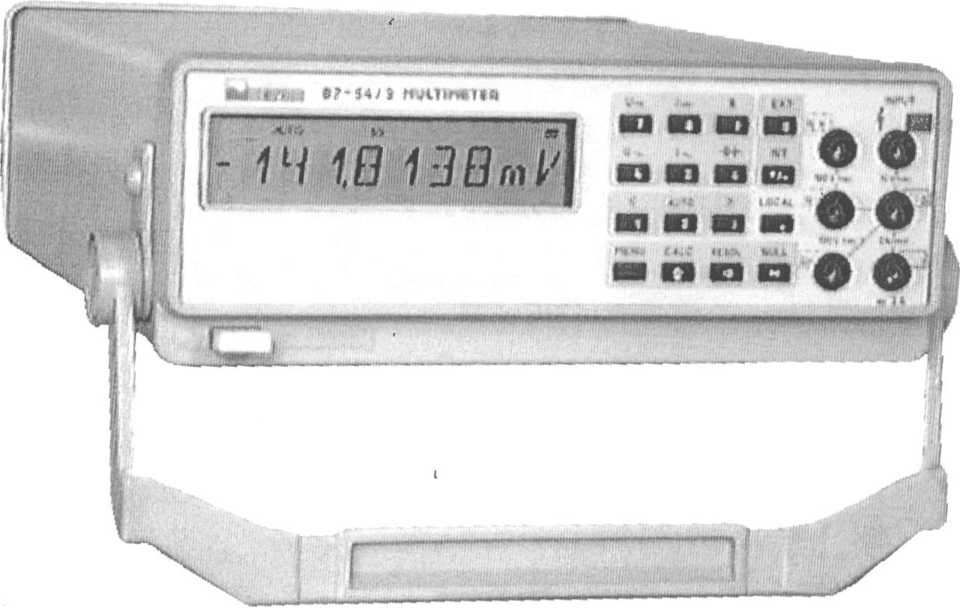

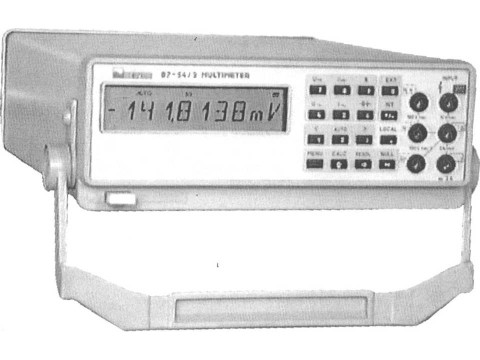

Общий вид вольтметров приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма наклейки и оттиска знака поверки приведена в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измерение напряжения постоянного тока:
5 14; 6 14 разряда;
от 100 мВ до 1000 В;
0,2; 2, 20, 200, 1000 В;
- формат индикации
- диапазон измерения
- пределы измерения
- пределы допускаемой основной погрешности приведены в таблице 1 для 5 14 разряда индикации и в таблице 2 для 6 14 разряда индикации, где U — значение измеряемого напряжения.
Таблица 1 _______________________
|
Межповерочный интервал |
Предел измерения, В |
Пределы допускаемой основной погрешности |
|
24 ч |
0,2 |
±(0,002 % от U + 3 мкВ) |
|
2 |
±(0,0015 % от U ± 20 мкВ) | |
|
20 |
±(0,0015 % от U + 200 мкВ) | |
|
200 |
±(0,002 % от U + 5 мВ) | |
|
1000 |
±(0,0025 % от U + 20 мВ) | |
|
12 мес |
0,2 |
±(0,004 % от U + 4 мкВ) |
|
2 |
±(0,004 % от U ± 20 мкВ) | |
|
20 |
±(0,003 % от U ± 200 мкВ) | |
|
200 |
±(0,005 % от U + 2 мВ) | |
|
1000 |
±(0,005 % от U + 20 мВ) | |
|
24 мес |
0,2 |
±(0,006 % от U + 4 мкВ) |
|
2 |
±(0,006 % от U ± 20 мкВ) | |
|
20 |
±(0,005 % от U ± 200 мкВ) | |
|
200 |
±(0,007 % от U + 2 мВ) | |
|
1000 |
±(0,007 % от U + 20 мВ) |
Таблица 2
|
Межповерочный интервал |
Предел измерения, В |
Пределы допускаемой основной погрешности |
|
24 ч |
0,2 |
±(0,002 % от U+1,1 мкВ) |
|
2 |
±(0,0015 % от U + 5 мкВ) | |
|
20 |
±(0,0015 % от U+ 50 мкВ) | |
|
200 |
±(0,002 % от U + 0,5 мВ) | |
|
1000 |
±(0,0025 % от U + 5 мВ) | |
|
12 мес |
0,2 |
±(0,004 % от U + 1,2 мкВ) |
|
2 |
±(0,004 % от U + 5 мкВ) | |
|
20 |
±(0,003 % от U + 50 мкВ) | |
|
200 |
±(0,005 % от U + 0,5 мВ) | |
|
1000 |
±(0,005 % от U + 5 мВ) | |
|
24 мес |
0,2 |
±(0,006 % от U + 1,2 мкВ) |
|
2 |
±(0,006 % от U + 5 мкВ) | |
|
20 |
±(0,005 % от U + 50 мкВ) | |
|
200 |
±(0,007 % от U + 0,5 мВ) (Й \\ | |
|
1000 |
±(0,007 % ОТ U + 5 мВ) [[ [Го^дарстввнный реестр | |
|
Ц \ Республики ЕеТодсь / / | ||
Цлн докуиейтов/ Zf
£ел из ] 0
Измерение среднеквадратического значения напряжения переменного тока:
- формат индикации 5 % разряда;
- диапазон измерения от 1 мВ до 700 В;
- диапазон частот от 10 Гц до 1 МГц;
- пределы измерения 0,2; 2, 20, 200, 700 В;
- пределы допускаемой основной погрешности
приведены в таблице 3, где U — значение измеряемого
напряжения.
|
Таблица 3 | |||
|
Межповерочный интервал |
Предел измерения, В 0,2 |
Пределы допускаемой основной погрешности в диапазоне частот | |
|
±(0,9 % от U + 200 мкВ) |
±(0,3 % от U ± 200 мкВ) | ||
|
24 ч |
2 |
±(0,95 % от U ± 1 мВ) |
±(0,35 % от U ± 1 мВ) |
|
20 |
±(0,95 % от U + 10 мВ) |
±(0,35 % от U ± 10 мВ) | |
|
200 |
±(0,95 % от U + 100 мВ) |
±(0,45 % от U ± 100 мВ) | |
|
700 |
±(0,9% от U ±700 мВ) |
±(0,4 % от U + 700 мВ) | |
|
12 мес |
0,2 |
±(1,0 % от U ±200 мкВ) |
±(0,4 % от U + 200 мкВ) |
|
2 |
±(1,0 % от U ± 1 мВ) |
±(0,45 % от U ± 1 мВ) | |
|
20 |
±(1,0 % от U ± 10 мВ) |
±(0,45 % от U ± 10 мВ) | |
|
200 |
±(1,0 % от U ± 100 мВ) |
±(0,55 % от U ±100 мВ) | |
|
700 |
±(1,0 % от U ±700 мВ) |
±(0,5 % от U ± 700 мВ) | |
|
24 мес |
0,2 |
±(1,0 % от U ±200 мкВ) |
±(0,5 % от U ± 200 мкВ) |
|
2 |
±(1,0 % от 1) ± 2 мВ) |
±(0,5 % от U ± 2 мВ) | |
|
20 |
±(1,0 % от U ±20 мВ) |
±(0,5 % от U ± 20 мВ) | |
|
200 |
±(1,0 % от U ±200 мВ) |
±(0,06 % от U + 200 мВ) | |
|
700 |
±(1,0 % от U ± 1,4 В) |
±(0,55 % от U ±1,4 В) | |
|
РКл•. Th.-: . W■ ■ 5;■ |
; "Jliik . kilik. .. . . 'kiWIU. i! 1 Ui*- ’ЧШнмбИ | ||
|
24 ч |
0,2 |
±(0,05 % от U ± 200 мкВ) |
±(0,05 % от U± 100 мкВ) |
|
2 |
±(0,1 %otU± 1 мВ) |
±(0,05%otU±1 мВ) | |
|
20 |
±(0,1 %otU± 10 мВ) |
±(0,05 % ot U + 10 мВ) | |
|
200 |
±(0,25 % от U ± 100 мВ) |
±(0,15%otU± 100 мВ) | |
|
700 |
±(0,3 % от U ± 700 мВ) |
±(0,l % от U ± 700 мВ) | |
|
12 мес |
0,2 |
±(0,1 % от U ±200 мкВ) |
±(0,1 %otU± 100 мкВ) |
|
2 |
±(0,15 % от U ± 1 мВ) |
±(0,1 % от U ± 1 мВ) | |
|
20 |
±(0,2 % от U ± 10 мВ) |
±(0,1 % от U ± 10 мВ) | |
|
200 |
±(0,35 % от U ±100 мВ) |
±(0,2 % от U± 100 мВ) | |
|
700 |
±(0,4 % от U + 700 мВ) |
±(0,2 % от U ± 700 мВ) | |
|
24 мес |
0,2 |
±(0,3 % от U + 200 мкВ) |
±(0,2 % от U + 200 мкВ) |
|
2 |
±(0,2 % от U + 2 мВ) |
±(0,2 % от U ± 1 мВ) | |
|
20 |
±(0,25 % от U ± 20 мВ) |
±(0,2 % от U ± 20 мВ) | |
|
200 |
±(0,4 % от U ± 200 мВ) |
±(0,3 % от U± 100 мВ) | |
|
700 |
±(0,5 % от U ± 1,4 В) |
±(0,3 % от U ± 0,7 В) | |
|
24 ч |
0,2 |
±(0,15 % от U ±200 мкВ) |
±(0,4 % от U + 400 мкВ) |
|
2 |
±(0,05 % от U ± 2 мВ) |
±(0,3 % от U ± 4 мВ) | |
|
20 |
±(0,1 % от U ±20 мВ) |
±(0,3 % от U ±40 мВ) | |
|
200 |
±(0,3 % от U ± 200 мВ) |
±(0,3 М^В^В) | |
|
700 |
±(0,2 % от U ± 1,4 В) |
±(ор/о or(j{£± II 1 Peecml 11 ll wagggs/ II V 4 ИЗ 10 | |
Окончание таблицы 3
|
Межповерочный интервал |
Предел измерения, В |
Пределы допускаемой основной погрешности в диапазоне частот | |
|
.v;“ ■+ /’J |
; о; | ||
|
12 мес |
0,2 |
±(0,2 % от U + 200 мкВ) |
±(0,6 % от U + 400 мкВ) |
|
2 |
±(0,1 %otU + 2mB) |
±(0,4 % от U + 4 мВ) | |
|
20 |
±(0,15 % от U+ 20 мВ) |
±(0,4 % от U + 40 мВ) | |
|
200 |
±(0,4 % от U + 200 мВ) |
±(0,4 % от U + 400 мВ) | |
|
700 |
±(0,3 % от U+1,4 В) |
±(0,6 % от U + 2 В) | |
|
24 мес |
0,2 |
±(0,25 % от U + 300 мкВ) |
±(0,7 % от U + 500 мкВ) |
|
2 |
±(0,15 % от U + 3 мВ) |
±(0,5 % от U + 5 мВ) | |
|
20 |
±(0,2 % от U + 30 мВ) |
±(0,5 % от U+ 50 мВ) | |
|
200 |
±(0,45 % от U+ 300 мВ) |
±(0,5 % от U + 500 мВ) | |
|
700 |
±(0,4 % от U + 1,4 В) |
±(0,3 % от U + 3 В) | |
|
;. f* ДпИЛЬ.::...<!Иь, ।,,,: j: jj;■,; ■ i h.;i ; • i •: - •..• Z., ;,д>iliiu•.^..7• >7 Ж! 1, •. Л' J |
.ЯМ | ||
|
24 ч |
0,2 |
±(9 % от U + 2 мВ) |
не нормируется |
|
2 |
±(4,5 % от U + 10 мВ) |
±(9 % от U + 20 мВ) | |
|
20 |
±(4,5 % от U + 100 мВ) |
±(9 % от U + 200 мВ) | |
|
200 |
не нормируется |
не нормируется | |
|
700 |
не нормируется |
не нормируется | |
|
12 мес |
0,2 |
±(9 % от U + 2 мВ) |
не нормируется |
|
2 |
±(4,5 % от U + 10 мВ) |
±(9 % от U + 20 мВ) | |
|
20 |
±(4,5 % от U+100 мВ) |
±(9 % от U + 200 мВ) | |
|
200 |
не нормируется |
не нормируется | |
|
700 |
не нормируется |
не нормируется | |
|
24 мес |
0,2 |
±(11 % от U + 2 мВ) |
не нормируется |
|
2 |
±(5,5 % от U + 10 мВ) |
±(11 % от U + 20 мВ) | |
|
20 |
±(5,5 % от U+100 мВ) |
±(11 % от U+ 200 мВ) | |
|
200 |
не нормируется |
не нормируется | |
|
700 |
не нормируется |
не нормируется | |
Дополнительная погрешность при измерении напряжения несинусоидальной формы в диапазоне частот от 20 Гц до 25 кГц с коэффициентом амплитуды Ка < 5 и длительностью импульсов Т > 20 мкс не более ±1 %.
Измерение силы постоянного тока:
- формат индикации
5 14; 6 Уг разряда; от 0,5 до 2 А;
2 А;
- диапазон измерения
- предел измерения
- пределы допускаемой основной погрешности
приведены в таблице 4, где I — значение измеряемого тока.
Таблица 4
|
Значение измеря-емого тока, А |
Пределы допускаемой основной погрешности за межповерочный интервал | ||
|
24 ч |
12 мес |
24 мес | |
|
<1 |
±(0,015 % от 1+ 100 мкА) |
±(0,025 % от I ± 100 мкА) |
±(0,035 % от I ± 100 мкА) |
|
>1 |
±(0,025 % от I ± 100 мкА) |
±(0,035 % от I ± 100 мкА) |
±(0,045 % от I + 100 мкА) |
Измерение среднеквадратического значения
|
силы переменного тока: | |
|
- формат индикации |
5 Уг разряда; |
|
~ диапазон измерения |
от 0,01 до 2 А; |
|
- диапазон частот |
от 20 Гц до 5 кГц; |
|
- предел измерения |
2 А; |
- пределы допускаемой основной погрешности приведены в таблице 5, где I — значение измеряемого тока.
Таблица 5
|
Межповерочный интервал |
Пределы допускаемой основной погрешности в диапазоне частот | ||
|
(20 — 60) Гц |
60 Гц— 1 кГц |
(1 — 5) кГц | |
|
12 мес |
±(0,4 % от I ± 2 мА) |
±(0,15 % от I ± 2 мА) |
±(0,4 % от I ± 2 мА) |
|
24 мес |
±(0,55 % от I + 2 мА) |
±(0,35 % от I + 2 мА) |
±(0,5 % от I + 2 мА) |
Измерение сопротивления постоянному току:
- формат индикации
5 ‘Л; 6 Уг разряда;
от 10 мОм до 20 МОм;
0,2; 2, 20, 200, 2000 кОм; 20 МОм;
- диапазон измерения
- пределы измерения
- пределы допускаемой основной погрешности
приведены в таблице 6 для 5 % разряда индикации и в таблице 7 для 6 % разряда индикации, где R — значение измеряемого сопротивления.
Таблица 6
|
Межповерочный интервал |
Предел измерения |
Пределы допускаемой основной погрешности для вольтметров |
|
В7-54/2, В7-54/3 | ||
|
24 ч |
0,2 кОм |
±(0,0035 % от R + 3 мОм) |
|
2 кОм |
±(0,003 % от R + 20 мОм) | |
|
20 кОм |
±(0,003 % от R + 200 мОм) | |
|
200 кОм |
±(0,003 % от R + 2 Ом) | |
|
2 МОм |
±(0,0055 % от R± 30 Ом) | |
|
20 МОм |
±(0,01 % от R ± 1 кОм) | |
|
12 мес |
0,2 кОм |
±(0,0085 % от R ± 3 мОм) |
|
2 кОм |
±(0,0085 % от R ± 30 мОм) | |
|
20 кОм |
±(0,0085 % от R+300 Ом) | |
|
200 кОм |
±(0,0085 % от R ± 3 Ом) | |
|
2 МОм |
±(0,023 % от R ± 40 Ом) | |
|
20 МОм |
±(0,035 % от R ± 1 кОм) |
1)
7 //
\п" -2^ '^ль / Ц \J*W AOKjntW(Ti). / /J
к из 10
Окончание таблицы 6
|
Межповерочный интервал |
Предел измерения |
Пределы допускаемой основной погрешности для вольтметров |
|
В7-54/2, В7-54/3 | ||
|
24 мес |
0,2 кОм |
±(0,01 % от R + 3 мОм) |
|
2 кОм |
±(0,01 % от R + 30 мОм) | |
|
20 кОм |
±(0,01 % от R + 300 мОм) | |
|
200 кОм |
±(0,01 % от R + 3 Ом) | |
|
2 МОм |
±(0,03 % от R + 40 Ом) | |
|
20 МОм |
±(0,04 % от R + 1 кОм) |
Таблица 7
|
Межповерочный интервал |
Предел измерения |
Пределы допускаемой основной погрешности для вольтметров |
|
В7-54/2, В7-54/3 | ||
|
24 ч |
0,2 кОм |
±(0,0035 % от R + 1,1 мОм) |
|
2 кОм |
±(0,003 % от R + 5,5 мОм) | |
|
20 кОм |
±(0,003 % от R + 50 мОм) | |
|
200 кОм |
±(0,003 % от R + 0,5 Ом) | |
|
2 МОм |
±(0,0055 % от R +6 Ом) | |
|
20 МОм |
±(0,01 % от R+ 130 Ом) | |
|
12 мес |
0,2 кОм |
±(0,0085 % от R + 1,1 мОм) |
|
2 кОм |
±(0,0085 % от R + 6,5 мОм) | |
|
20 кОм |
±(0,0085 % от R + 60 Ом) | |
|
200 кОм |
±(0,0085 % от R + 0,6 Ом) | |
|
2 МОм |
±(0,023 % от R +7 Ом) | |
|
20 МОм |
±(0,035 % от R+ 130 Ом) | |
|
24 мес |
0,2 кОм |
±(0,01 % от R+ 1,1 мОм) |
|
2 кОм |
±(0,01 % от R + 6,5 мОм) | |
|
20 кОм |
±(0,01 % от R + 60 мОм) | |
|
200 кОм |
±(0,01 % от R + 0,6 Ом) | |
|
2 МОм |
±(0,03 % от R + 7 Ом) | |
|
20 МОм |
±(0,04 % от R + 130 Ом) |
Рабочие условия эксплуатации:
1) температура окружающего воздуха
от плюс 5 до плюс 40 °C; до 80 % при плюс 25 °C.
(220+22) В;
(50±1)Гц;
(115±6), (220±11)В;
(400+28 -12) Гц.
15 В*А;
13 В*А;
15 000 ч.
73x105x355
4,2 кг.
2) относительная влажность воздуха Питание от сети переменного тока:
- напряжением
- частотой
- напряжением
- частотой
Потребляемая мощность, не более:
- вольтметр В7-54/2
- вольтметр В7-54/3
Наработка на отказ, не менее
Габаритные размеры, не более
Масса, не более
Знак утверждения типа
Знак утверждения типа нанесён на переднюю панель вольтметров методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Состав комплекта поставки вольтметров соответствует таблице 8.
Таблица 8 __________________________________________
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Вольтметр универсальный В 7-5 4/2 |
УШЯИ.411182.001-02 |
1 | |
|
Вольтметр универсальный В 7-5 4/3 Принадлежности: |
УШЯИ.411182.001-03 |
1 | |
|
- кабель К-1 |
УШЯИ.685611.099 |
1 | |
|
- кабель К-2 |
УШЯИ.685611.100 |
1 | |
|
- кабель К-3 |
УШЯИ.685611.101 |
1 |
Черный |
|
- кабель К-4 |
УШЯИ.685611.101-01 |
1 |
Красный |
|
-кабель КОП (В7-54/2) |
ЕЭ4.854.130-03 |
1 | |
|
-насадка |
УШЯИ.301539.001-01 |
1 |
Черная |
|
-насадка |
УШЯИ.301539.001-02 |
1 |
Красная |
|
-насадка |
УШЯИ.301539.002-01 |
2 |
Черная |
|
-насадка |
УШЯИ.301539.002-02 |
2 |
Красная |
|
-насадка |
У ШЯИ.301539.003-01 |
1 |
Черная |
|
-насадка |
УШЯИ.301539.003-02 |
1 |
Красная |
|
-насадка |
УШЯИ.301539.004-03 |
3 |
Черная |
|
-насадка |
УШЯИ.301539.004-04 |
3 |
Красная |
|
-насадка |
УШЯИ.301539.005-03 |
1 |
Черная |
|
-насадка |
УШЯИ.301539.005-04 |
1 |
Красная |
|
-насадка |
УШЯИ.301539.005-02 |
1 |
Серая |
|
-насадка |
РУВИ.301539.007 |
4 |
Черная |
|
-насадка |
РУВИ.301539.007-01 |
4 |
Красная |
|
-насадка |
РУВИ.301539.007-02 |
1 |
Серая |
|
- шнур сетевой |
РУВИ.685612.017 |
1 | |
|
- вилка РП15-9ШАК (В7-54/2) |
ГЕ0.364.160 ТУ |
1 | |
|
- вилка РП15-915ШАК (В7-54/3) Запасные части: |
ГЕ0.364.160 ТУ |
1 | |
|
- вставка плавкая ВПТ-2В ОД 6 А 250В |
АГ0.481.312ТУ |
8 | |
|
- вставка плавкая ВП1-1В 2 А 250 В |
ОЮ0.480.003 ТУ |
4 | |
|
- розетка РПМ7-24Г-ПБ-В (В7-54/2) Техническое описание и инструкция |
ОЮ0.364.043 ТУ |
1 | |
|
по эксплуатации: |
1 | ||
|
часть 1 |
УШЯИ.411182.001 ТО |
1 | |
|
часть 2 |
УШЯИ.411182.001 ТО1 |
1 | |
|
часть 3 (В7-54/2) |
УШЯИ.411182.001 ТО2 |
1 | |
|
часть 4 В7-54/3 |
УШЯИ.411182.001 ТОЗ |
1 | |
|
Формуляр |
УШЯИ.411182.001-02 ФО |
1 | |
|
УШЯИ.411182.001-03 ФО |
1 | ||
|
Упаковка |
УШЯИ.305642.031 |
1 А |
cSSSSjK |
|
Упаковка |
УШЯИ.305644.003 |
1 |
[Госвддрственный реестп! II
7 Я
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”.
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”.
УШЯИ.411182.001 ТУ “Вольтметры универсальные В7-54, В7-54/1, В7-54/2, В7-54/3, В7-54/4, В7-54/5. Технические условия”.
УШЯИ.411182.001 ТО1 “Вольтметр универсальный В7-54 (В7-54/1, В7-54/2, В7-54/3, В7-54/4, В7-54/5). Техническое описание и инструкция по эксплуатации”, в состав которого входит методика поверки.
Заключение
Вольтметры универсальные В7-54/2, В7-54/3 соответствуют требованиям ГОСТ 12.2.091-2002, ГОСТ 22261-94 и УШЯИ.411182.001 ТУ.
Межповерочный интервал - не более 12 месяцев (для вольтметров, предназначенных для применения в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники Республиканского унитарного предприятия «Белорусский государственный институт метрологии», 220053, Республика Беларусь, г. Минск, Старовиленский тракт, 93, телефон 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Вольтметры
