Вольтметры универсальные цифровые В7-53, В7-53/1
| Номер в ГРСИ РФ: | РБ 03 13 0055 09 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
|
Описание типа РБ 03 13 0055 09 [2009-01-01]
rb-03-13-0055-09_2009-01-01.pdf
|
Скачать |
Вольтметры универсальные В7-53, В7-53/1 (по тексту - вольтметры) предназначены для измерения напряжения постоянного тока, среднего квадратического значения переменного напряжения произвольной формы, сопротивления постоянному току, силы постоянного тока, силы переменного тока произвольной формы, частоты и периода синусоидального и импульсного сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0055 09 |
| Наименование | Вольтметры универсальные цифровые В7-53, В7-53/1 |
| Год регистрации | 2009 |
| Номер сертификата | 9134 |
| Дата регистрации | 2014-04-24 |
| Срок действия | 2014-08-14 |
| Получатель сертификата | Унитарное предприятие "Завод СВТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Унитарное предприятие "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, корп. 30, к.11
Контакты: тел.: 293-94-68 / факс: 284-46-47 / info@zsvt.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится в соответствии с разделом 1 технического описания УШЯИ.411182.003 ТО1 |
Поверители
Скачать
|
Описание типа РБ 03 13 0055 09 [2009-01-01]
rb-03-13-0055-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Вольтметры универсальные В7-53, В7-53/1 (по тексту - вольтметры) предназначены для измерения напряжения постоянного тока, среднего квадратического значения переменного напряжения произвольной формы, сопротивления постоянному току, силы постоянного тока, силы переменного тока произвольной формы, частоты и периода синусоидального и импульсного сигналов.
Вольтметры применяются для - измерений электрических величин при настройке, проверке и эксплуатации радиоэлектронной аппаратуры в различных областях хозяйственной деятельности.
Описание
Принцип действия вольтметров заключается в преобразовании измеряемой величины в нормированное значение постоянного напряжения от 0 до 4 В с последующим его преобразованием методом широтно-импульсной модуляции и вычисления значения измеряемой величины с учетом коэффициентов, полученных при калибровке вольтметров. При измерении временных характеристик переменного напряжения (частота, период) входной сигнал преобразуется в последовательность прямоугольных импульсов с последующим подсчетом их числа за единицу времени или подсчетом числа импульсов эталонной частоты за период их следования.
Вольтметры имеют базовую модель В7-53 и модификацию В7-53/1.
Вольтметр В7-53 имеет выход в канал общего пользования (КОП), в вольтметре В7-53/1 выход в КОП отсутствует.
Общий вид вольтметров представлен на рисунке 1.
Места нанесения на вольтметрах знака поверки в виде клейма-наклейки и поверителыюго клейма приведены в приложении А.
■
о е о е о о
* *»> Л ** 5 *

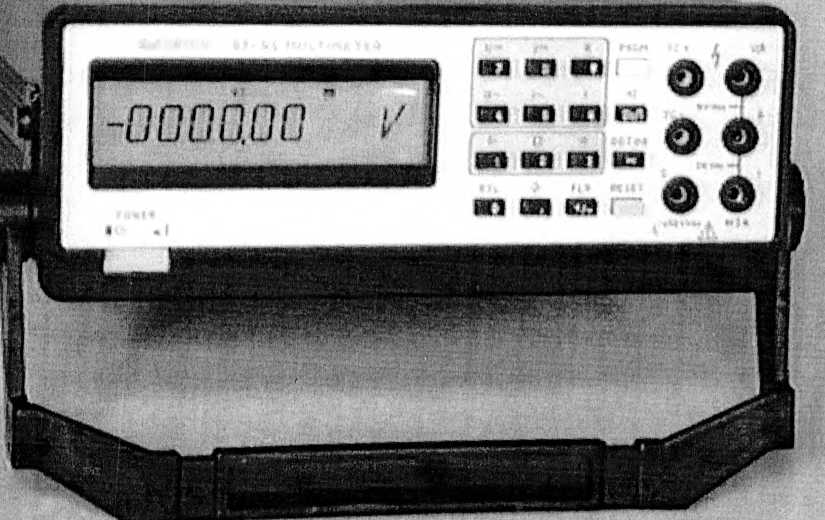

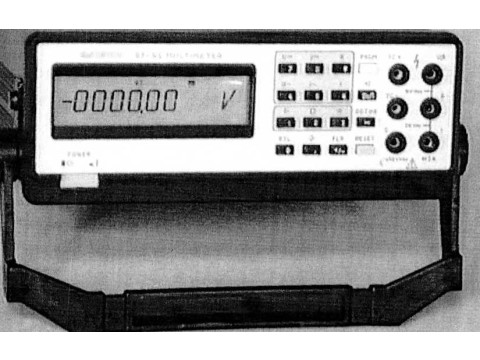

Рисунок 1 - Общий вид вольтметров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Измерение напряжения постоянного тока:
200 мВ, 2, 20, 200, 1000 В; от 10 мкВ до 1000 В;
- пределы измерения
- диапазон измерения
- пределы допускаемой основной относительной погрешности измерения:
1) при 4 !4 разряда индикации:
±[0,04+0.01(UK/UX-1] %;
± [0,05+0,02(UK /Ux-1] %;
± [0,04+0,005(UK /Цх-1] %;
± [0,05+0,01(UK /Ux-1] %.
а) на пределах 200 мВ. 2, 20, 200 В
б) на пределе 1000 В
2) при 5 */г разряда индикации:
а) на пределах 200 мВ, 2, 20, 200 В
б) на пределе 1000 В
2. Измерение напряжения постоянного тока с высоковольтным делителем напряжения (ДИВ):
200 мВ, 2, 20, 200 В;
от 1 до 30 кВ;
± [0,4+0,04(UK/U-1] %,
где U=0,001 Цднв, Вднв измеряемое напряжение на входе ДНВ.
- пределы измерения
- диапазон измерения
- пределы допускаемой основной относительной погрешности измерения
3. Измерение среднего квадратического значения напряжения переменного тока произвольной формы с коэффициентом амплитуды не более 3:
200 мВ, 2, 20, 200, 700 В;
от 1 мВ до 700 В
от 20 Гц до 100 кГц;
- пределы измерения
- диапазон измерения
- диапазон частот
- пределы допускаемой основной относительной погрешности измерения приведены в таблице 1.
Таблица 1
|
Диапазон частот |
Пределы допускаемой основной относительной погрешности измерения, %, на пределах измерения с конечными значениями | ||||
|
200 мВ |
2В |
20 В |
200 В |
700 В | |
|
От 20 до 40 Гц |
± [0,8+0, |
l(UK/Ux-l] | |||
|
От 40 до 10 кГц |
± [0,5+0,1(UK/Ux-1] |
± [0,8+0,25(UK/Ux-l] | |||
|
От 10 до 20 кГц |
± [0,8+0,1(UK /Ux-1] | ||||
|
От 20 до 50 кГц |
±[3,0+0,15(UK/Ux-l] | ||||
|
От 50 до 100 кГц |
± [5,0+0,4(UK/UX-1] |
- | |||
4. Измерение среднего квадратического значения переменного напряжения произвольной формы с высокочастотным пробником:
- пределы измерения
200 мВ; 2, 20 В;
от 50 кГц до 1 МГц;
- диапазон частот F
- диапазон измерения в диапазоне частот:
1) от 50 кГц до 30 МГц
от 0,1 до 5 В;
от 0,1 В до (1,5-108/Г) В, где F — частота в Гц;
2) от 30 до 50 МГц
3) от 50 до 1000 МГц
- пределы допускаемой основной относительной погрешности измерения в диапазоне частот:
Г) от 50 кГц до 50 МГц
2) от 50 до 300 МГц
3) от 300 до 800 МГц
4) от 300 до 800 МГц
5. Измерение силы постоянного тока:
- предел измерения
- диапазон измерения
- пределы допускаемой основной относительной погрешности измерения:
1) при 4 !4 разряда индикации
2) при 5 А разряда индикации
6. Измерение силы постоянного тока с шунтом «10 А»:
- предел измерения
- диапазон измерения
- пределы допускаемой основной относительной погрешности измерения
7. Измерение среднего квадратического значения силы переменного тока произвольной формы:
- предел измерения
- диапазон измерения
- диапазон частот
- пределы допускаемой основной относительной погрешности измерения
8. Измерение среднего квадратического значения силы переменного тока произвольной формы с шунтом «10 А»:
- предел измерения
- диапазон измерения
- диапазон частот
- пределы допускаемой основной относительной погрешности измерения
9. Измерение сопротивления постоянному току:
- пределы измерения
- диапазон измерения
- пределы допускаемой основной относительной погрешности измерения:
1) при 4 ‘Л разряда индикации:
а) на пределах 200 Ом; 2, 20, 200, 2000 кОм
б) на пределе 20 МОм
в) на пределе 2 ГОм
2) при 5 ‘/г разряда индикации:
а) на пределах 200 Ом; 2, 20, 200, 2000 кОм
б) на пределе 20 МОм
в) на пределе 2 ГОм
±[10 ± 0,6(Un/U - 1)] %, где Uk = 5 В;
±[10±3(Un/U- 1)] %, где Un = 3 В;
±[20 ± 2(Un/U - 1)] %, где Un = 3 В;
±[30 ± 2(Un/U - 1)] %, где Un = 3 В.
2 А;
от 1 мА до 2 А;
±[0,15 ±0,01(1к/1х- 1)] %;
±[0,15 ± 0,005(1к/1х - 1)]%.
10 А;
от 2 до 10 А;
±[0,4 ± 0,02(1к/1х - 1 )J %.
2 А;
от 10 мА до 2 А;
от 40 Гц до 5 кГц;
±[0,8 ± 0,1(1к/1х - 1)] %.
10 А;
от 2 до 10 А;
от 40 Гц до 2 кГц;
±[1 ± 0,1 (1к/1х - 1)] %.
200 Ом; 2, 20, 200, 2000 кОм; 20 МОм, 2 ГОм;
от 1 Ом до 2 ГОм;
±[0,15 ±0,02(Rk/Rx- 1)] %;
±[0,5 + 0,02(Rk/Rx - 1)] %;
±[0,5 ± 0,0025(Rx' - 1)] %, где Rx' - значение измеряемого сопротивления в МОм;
±[0,15 ± 0 ±[0,5 ± 0,G ±[0,5 ± 0,«
%;
о;
где Rx' - значение измеряемого сопротивления в МОм.
10. Измерение частоты синусоидальных и импульсных сигналов:
|
- диапазон измерения - предел измерения - напряжение входного сигнала: |
от 20 Гц до 1 МГц; 1 000 000 Гц; |
1) синусоидального в диапазоне частот:
|
а) от 20 Гц до 100 кГц б) от 100 кГц до 1 МГц 2) импульсного в диапазоне частот: |
от 0,5 до 150 В: от 0,5 до 30 В; |
|
а) от 20 Гц до 100 кГц б) от 100 кГц до 1 МГц - длительность импульсов, не менее - скважность импульсов, не более - пределы допускаемой основной относительной погрешности измерения |
от 1 до 150 В; от 1 до 30 В; 0,5 мкс; Ю; ±(0,03 + 0,0002Fk/Fx) %. |
11. Измерение периода синусоидальных и импульсных сигналов:
|
- диапазон измерения - предел измерения - напряжение входного сигнала - длительность импульсов, не менее - скважность импульсов, не более - пределы допускаемой основной относительной погрешности измерения |
от 5*10'2 до 1«10'4с; 100 000 мкс; от 1 до 30 В; 10 мкс; Ю; ±(0,1 + 0,002Тк/Тх) %. |
Примечания
1 Uk, Ik, Rk, Fk, Tk - конечное значение установленного предела измерения напряжения, В; тока, А; сопротивления, Ом; частоты, Гц; периода, мкс.
2 Ux, lx, Rx, Fk, Tk - значение измеряемой величины напряжения, В; тока, А; сопротивления, Ом; частоты, Гц; периода, мкс.
Питание от сети переменного тока:
- напряжением
(220 ± 22) В;
(50 ± 1)Гц.
20 В-А.
15 000 ч.
3 ч.
310x268x100 мм.
3,2 кг.
от плюс 5 °C до плюс 40 °C;
до 80 % при плюс 25 °C;
от 84 до 106,7 кПа.
- частотой
Потребляемая мощность, не более
Наработка на отказ, не менее
Время восстановления рабочего состояния, не более
Габаритные размеры, не более
Масса, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха
- относительная влажность воздуха
- атмосферное давление
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель вольтметров способом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Состав комплекта поставки вольтметров соответствует таблице 2.
Таблица 2
|
Наименование, тип |
Обозначение |
Количество на исполнение |
Приме-чание | |
|
В7-53 |
В7-53/1 | |||
|
1 Вольтметр универсальный В7-53 |
УШЯИ.411182.003 |
1 |
- | |
|
Вольтметр универсальный В7-53/1 2 Принадлежности: |
УШЯИ.411182.003-01 |
- |
1 | |
|
- пробник высокочастотный |
РУВИ.435141.001-11 |
1 |
1 |
Поставка по отдельному договору |
|
- шунт «10 А» |
РУВИ.469135.011-10 |
1 |
1 |
То же |
|
- делитель высоковольтный |
РУВИ.469135.012-10 |
1 |
1 |
сс |
|
- кабель К-1 |
УШЯИ.685611.079 |
2 |
2 | |
|
- кабель К-4 |
УШЯИ.685611.073 |
1 |
I | |
|
- кабель измерительный |
У ШЯИ.685612.029 |
1 |
1 | |
|
- кабель КОП |
ЕЭ4.854.130 |
1 |
- | |
|
- шнур сетевой |
РУВИ.685612.017 |
1 |
1 | |
|
- щуп |
Тгб.360.003 |
2 |
2 | |
|
- вилка |
УШЯИ.685173.001 |
1 |
1 | |
|
- перемычка |
Тг7.755.147 |
2 |
2 | |
|
- гайка М4-4Н.5.019 3 Запасные части: |
ГОСТ 5927-70 |
4 |
4 | |
|
- вставка плавкая ВП1-1 0,5 А |
АГ0.481.303 ТУ |
4 |
3 | |
|
- вставка плавкая ВП1-1 2,0 А |
АГ0.481.303 ТУ |
2 |
2 | |
|
- вставка плавкая ВП2Б-1В 0,5 А 250 В 4 Эксплуатационная документация: |
АГ0.481.304 ТУ |
4 |
4 | |
|
Техническое описание и инструкция по эксплуатации. Часть 1 |
УШЯИ.411182.003 ТО |
1 |
1 | |
|
Техническое описание и инструкция по эксплуатации. Часть 2 |
УШЯИ.411182.003 ТО1 |
1 |
1 |
Входит методика поверки |
|
Формуляр |
УШЯИ.41 И 82.003 ФО |
1 |
- | |
|
Формуляр 5 Упаковка |
УШЯИ.411182.003-01 ФО |
- |
1 | |
|
- упаковка |
УШЯИ.305642.029 |
1 |
- | |
|
- упаковка |
УШЯИ.305642.029-01 |
- |
1 | |
|
- ящик |
ЕЕ4.171.472-22 |
1 |
1 |
При поставке со всеми принадлежностями |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
УШЯИ.411182.003 ТУ «Вольтметры универсальные В7-53, В7-53/1. Технические условия».
Заключение
Вольтметры универсальные В7-53, В7-53/1 соответствуют требованиям ГОСТ 22261-94 и УШЯИ.411182.003 ТУ.
Межгювсрочный интервал не более 12 месяцев (для вольтметров, предназначенных для применения либо применяемых в сфере законодательной метрологии)
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. 234-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Вольтметры
