Микроамперметры, миллиамперметры и вольтметры щитовые Ц42300, Ц42302, Ц42702, Ц42703, Ц42704

Назначение

Микроамперметры, миллиамперметры и вольтметры Ц42300, Ц42302, Ц42702, Ц427ОЗ, Ц42704 (далее по тексту - приборы) предназначены для измерения силы тока и напряжения в цепях однофазного переменного тока и применяются в различных сферах промышленности.

Описание

Приборы представляют собой щитовые приборы магнитоэлектрической системы с выпрямителем, со стрелочным указателем и креплением подвижной части на растяжках и кернах (Ц42300, Ц42302) и кернах (Ц42702, Ц427ОЗ, Ц42704), равномерной шкалой, нулевой отметкой на краю диапазона измерений.

Принцип действия приборов основан на выпрямлении переменного тока полупроводниковыми диодами и взаимодействии магнитного поля постоянного магнита и выпрямленным током, протекающим по подвижной рамке измерительного механизма.

Конструктивно приборы выполнены в пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений и попадания пыли. Приборы Ц42300, Ц42302 имеют два исполнения: пылезащищенное и пылебрызгозащищенное по ГОСТ 22261.

По условиям эксплуатации приборы относятся к группе 5 ГОСТ 22261-94 и предназначены для работы при температуре окружающей среды от минус 40 до плюс 50 °C (приборы Ц42300, Ц42302 - от минус 30 до плюс 50 °C) и относительной влажности 95 % при температуре 35 °C.

Фотографии, общий вид приборов, места нанесения маркировки и клейм показаны на рисунках 1-5.

а)

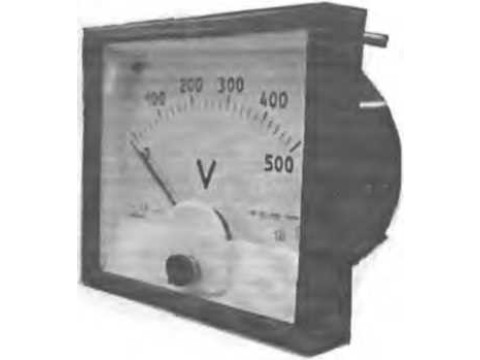

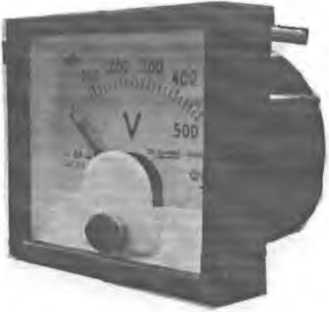

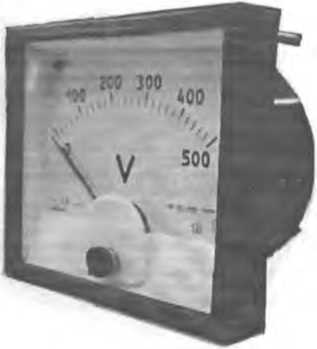

Рисунок 1 - Микроамперметры, миллиамперметры и вольтметры щитовые Ц42300 (а), Ц42302 (б).

б)

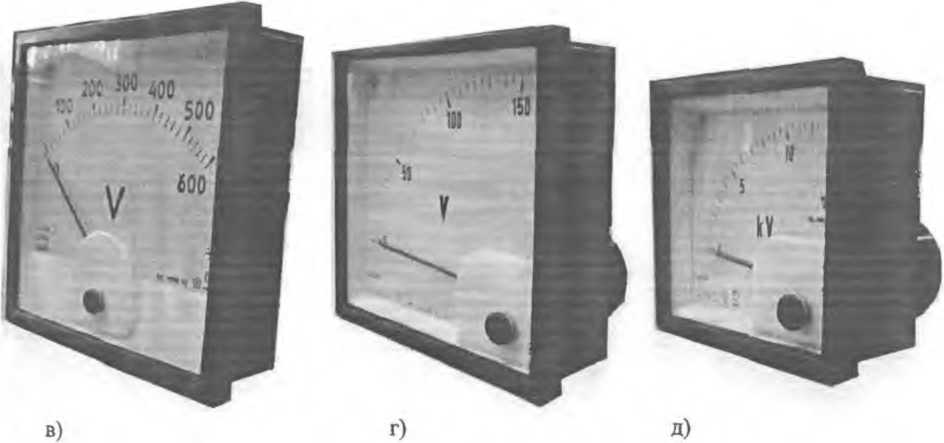

Рисунок 2 - Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые Ц42702 (в), Ц42703 (г), Ц42704 (д).

htQ2

Обозначение на рисунке приборов:

1 - единица измерения,

2 - шкала,

3 - информация об исполнении приборов,

4 в - клеймо ОТК (место клеймения заполняется мастикой),

4 г - поверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо ВП (краска штемпельная),

6 - дата выпуска (краска штемпельная).

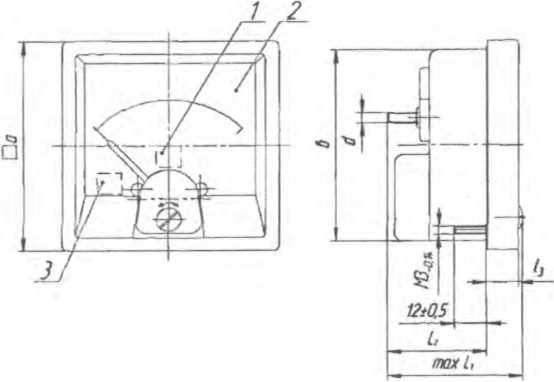

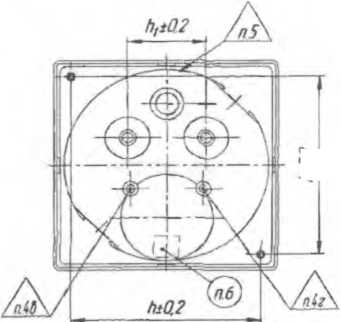

Рисунок 3 - Общий вид, маркировка, клеймение микроамперметров, миллиамперметров и вольтметров Ц423ОО, Ц42302

Обозначение на рисунке приборов:

1 - единица измерения,

2 - шкала,

3 - информация об исполнении приборов,

4 в - клеймо ОТК (место клеймения заполняется мастикой),

4 г - поверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо ВП (краска штемпельная),

6 - дата выпуска (краска штемпельная).

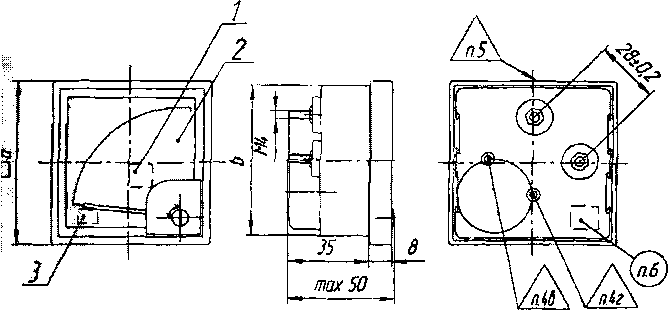

Рисунок 4 - Общий вид, маркировка, клеймение микроамперметров, миллиамперметров и вольтметров Ц42703, Ц42704

Обозначение на рисунке приборов:

1 «-единица измерения,

2-шкала,

3 - информация об исполнении приборов,

4 в-клеймоОТК (место клеймения заполняется мастикой),

4 г - поверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо ВП (краска штемпельная),

б - дата выпуска (краска штемпельная).

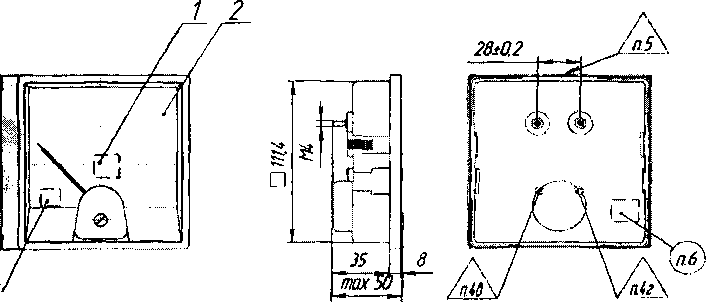

Рисунок 5 - Общий вид, маркировка, клеймение микроамперметров, миллиамперметров и вольтметров Ц42702

Технические характеристики

Наименование и тип прибора, диапазоны измерений и способ включения приведены в таблице 1.

Пределы допускаемых значений основной приведенной погрешности:

для приборов Ц42300                           ± 2,5 %;

для микроамперметров Ц42302                   ± 1,5 или ± 2,5 %;

для миллиамперметров и вольтметров Ц42302     ± 2,5 %;

для приборов Ц42702, Ц42703, Ц42704            ± 1,5 %.

Нормирующее значение при установлении приведенной погрешности принимается равным верхнему пределу диапазона измерений.

Таблица 1

Примечания:

* Для приборов Ц42702, Ц42703, Ц42704 указаны верхние пределы диапазонов измерений, нижний предел - нулевая отметка шкалы.

♦♦ Только для микроамперметров Ц42302

♦♦♦Кроме Ц42702

По согласованию с потребителем возможно изготовление приборов с другими пределами

- отклонением относительной влажности от нормальной до 95 % (98 % для приборов изготавливаемых для эксплуатации в условиях тропического климата) при температуре плюс 35 °C, не более предела допускаемого значения основной приведенной погрешности.

Нормальная область частот приборов Ц42702, Ц42703, Ц42704 от 50 до 1000 Гц.

Нормальная область частот микроамперметров, миллиамперметров, вольтметров Ц42300, Ц42302 от 45 до 1000 Гц.

Рабочая область частот микроамперметров, миллиамперметров Ц42300, Ц42302 от 30 до 45 Гц, от 1000 до 20000 Гц;

вольтметров • от 30 до 45 Гц, от 1000 до 10000 Гц.

Рабочие условия эксплуатации:

температура, °C                                      от минус 40 до плюс 50;

(для Ц42300, Ц42302 от минус 30 до плюс 50)

относительная влажность при температуре плюс 35 °C, %, не более            95.

Габаритные размеры масса приведены в таблице 2

Таблица 2

Норма средней наработки до отказа, ч

Ц42300, Ц42302                                                 39000;

Ц42702, Ц42703, Ц42704                                         50000.

Средний срок службы приборов лет, не менее                      12.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и паспорт прибора типографским способом.

Комплектность

В комплект поставки входят:

- прибор Ц42300 (Ц42302, Ц42702, Ц42703, Ц42704) - 1 шт.;

- комплект монтажных частей - 1 компл.;

- паспорт - 1 экз,

- руководство по эксплуатации на партию приборов (по согласованию с заказчиком) - 1 экз.

Поверка

производится в соответствии с ГОСТ 8.497-83. ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.

Перечень основного оборудования для поверки:

амперметр Э525, класса точности 0,5, пределы измерений от 0,5 до 1 А;

амперметр Э535, класса точности 0,5, пределы измерений от 5 до 20 мА;

амперметр Э536, класса точности 0,5, пределы измерений от 0 до 200 мА;

вольтметр Э541, класса точности 0,5, пределы измерений от 1,5 до 15,0 В;

- вольтметр 3515, класса точности 0,5, пределы измерений от 7,5 до 60,0 В;

вольтметр Э545, класса точности 0,5, пределы измерений от 75 до 600,0 В;

• универсальная пробойная установка УПУ-10, испытательное напряжение от 0,3 до 10,0 кВ, с погрешностью ± 10,0 %.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8711-93. Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам.

ГОСТ 8.497-83. ГСП. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.

ТУ 25-7504.133*2007. Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые. Технические условия.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
