Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые М4264М, М4272, М4276, М4278, М42607, М42608, М42609

Назначение

Микроамперметры миллиамперметры, амперметры и вольтметры щитовые М4264, М4272, М4276, М4278, М42607, М42608, М42609 (далее - приборы) предназначены для измерения силы тока или напряжения в электрических цепях постоянного тока и применяются в различных отраслях промышленности.

Описание

Приборы представляют собой щитовые приборы магнитоэлектрической системы, со стрелочным указателем и креплением подвижной части на кернах, с равномерной шкалой, нулевой отметкой на краю или внутри диапазона измерений. Приборы М4272, М4276 могут быть изготовлены со сменными шкалами.

Принцип действия приборов основан на взаимодействии магнитною поля постоянного магнита с электрическим током, проходящим по обмотке рамки.

Конструктивно приборы выполнены в пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли.

Общий вид приборов, места нанесения маркировки и клейм приведены на рисунках 1-8.

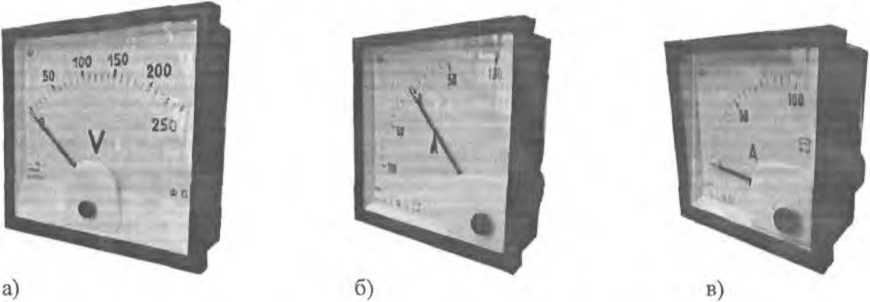

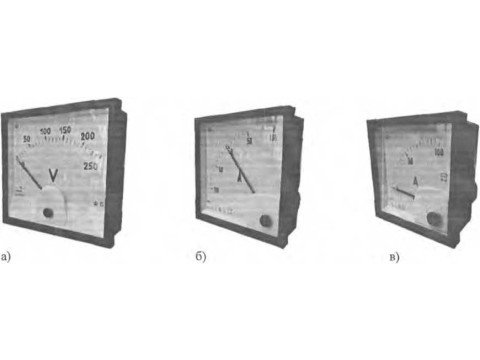

Рисунок 1 - Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые М4264М (а), М4272 (б), М4276 (в).

Рисунок 2 - Микроампермегры, миллиамперметры, амперметры и вольтметры щитовые М42607 (г), М42608 (д)

Рисунок 3 - Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые

М4278 (е), М42609 (ж)

Обозначение на рисунке приборов: I - единица измерения, 2 - ткала, 3 - информация об исоолненки приборов, 4 в - клеймо ОТК (место клеймения заполняется мастикой). 4 г - поверительное клеймо (место клеймения заполняется мастикой), $ - клеймо ВЛ (краска штемпельная).

6 - дате выпуска (краска пгтсмцельная)

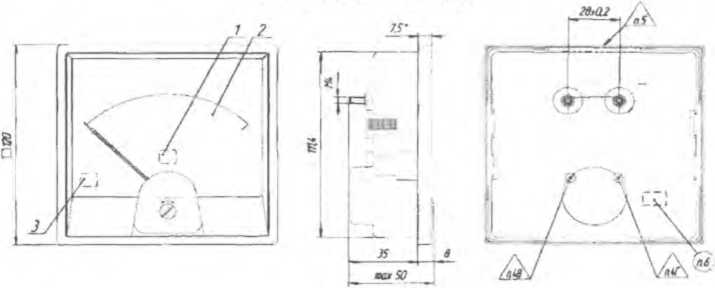

Рисунок 4 - Общий вид, маркировка, клеймение миллиамперметров, амперметров и вольтметров М4264

Обозначение на рисунке приборов:

1 - единица измерения,

2 - шкала,

3 - информация об исполнении приборов,

4 в - клеймо ОТК (место клеймения заполняется мастикой),

4 г - доверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо ВП (краска штемпельная),

6 - дата выпуска (краска штемпельная).

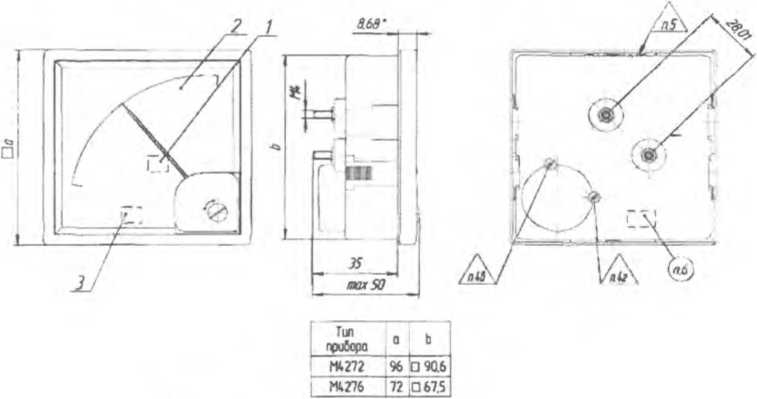

Рисунок 5 - Общий вид, маркировка, клеймение миллиамперметров, амперметров и вольтметров М4272, М4276

□ Ьв max

Обозначение на рисунке приборов:

1 - единица измерения,

2 - шкала,

3 - информация об исполнении приборов,

4 в - клеймо ОТК (место клеймения заполняется мастикой),

4 г - пОверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо ВП (краска штемпельная),

6 - дата выпуска (краска штемпельная).

Рисунок 6 - Общий вид, маркировка, клеймение миллиамперметров, амперметров и вольтметров М4278

Обозначение на рисунке приборов:

I - единица измерения,

2 - шкала,

3 - информация Об исполнении приборов,

4 в - клеймо ОТК {место клеймения заполняется мастикой),

4 г - поверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо ВП (краска штемпельная),

6 - дата выпуска (краска штемпельная).

Рисунок 7 - Общий вид, маркировка, клеймение миллиамперметров, амперметров и вольтметров М42607, М42608

|Тип прибора I №2609

Б, мм о,мм Ь. мм |0, мм 01, мм 37^0,1,5 \12t0,2 K&.Q2\ И 425™

Обозначение на рисунке приборов: I - единица измерения, 2 - шкала, 3 - информация об исполнении приборов, 4 в - клеймо ОТК (место клеймения заполняется мастикой), 4 г - поверительное клеймо (место клеймения заполняется мастикой), 5 - клеймо ВП (краска штемпельная), 6 - дата выпуска (краска штемпельная).

Рисунок 8 - Общий вид, маркировка, клеймение миллиамперметров, амперметров и вольтметров М42609

Технические характеристики

Наименование, тип прибора, класс точности, длина шкалы приведены в таблице 1.

Таблица I

Наименование и тип прибора, диапазон измерений, сопротивление внешней цепи, падение напряжения и способ включения микроамперметров М42608, М42609 приведены в таблице 2.

Таблица 2

Тип прибора, верхние пределы диапазонов измерений, падение напряжения или ток полного отклонения и способ включения миллиамперметров, амперметров и вольтметров приведены в таблицах 3,4, 5.

Примечание - Приборы должны иметь диапазоны измерений с нулевой отметкой, как внутри, так и на краю этих диапазонов измерений.

Таблица 3

Таблица 4

* М4278 включается через наружный шунт

* * Только для приборов М4272, М4276

* ** Только для приборов М4272

* *** Не должно отличаться более, чем на значение, соответствующее пределу допускаемого значения основной погрешности

♦ 5) Не должно отличаться, более чем на половину предела допускаемого значения основной погрешности _

Приборы М4272, М4276 со сменными шкалами.

Таблица 5

Приборы предназначены для работы в условиях применения, приведенных в таблице 6.

Таблица 6

* Для приборов М4272, М4276 со сменными шкалами условия эксплуатации соответствуют группе 2 ГОСТ 22261 -94 и исполнению «ТС» категории 3 ГОСТ 15150-69 в интервале темпера-тур от минус 30 до плюс 55 °C и относительной влажности 80 % при температуре плюс 25 °C

Пределы допускаемого значения вариации показаний приборов не более полуторакратного значения предела допускаемого основной приведенной погрешности.

Пределы допускаемого значения основной приведенной погрешности:

М4264М, М4272, М4276, М4278                            ± 1,5 %

М42607, М42608, М42609                                   ± 1,5 % или ± 2,5 %

Нормирующее значение при установлении приведенных погрешностей принимается равным:

- верхнему пределу диапазона измерений - для приборов с нулевой отметкой на краю диапазона измерений;

- сумме модулей верхних пределов диапазона измерений - для приборов с нулевой отметкой внутри диапазона измерений.

Пределы допускаемых дополнительных погрешностей, вызванных:

- изменением положения прибора в любом направлении на 5 * не более предела допускаемого значения основной приведенной погрешности, для приборов М4264М - половины предела основной приведенной погрешности;

- влиянием внешнего однородного магнитного поля с индукцией 0,4 кА/м

п ри самом неблагоприятном направлении магнитного поля не более ± 1,5 %;

- отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах .установленных рабочими условиями применения (таблица 6) на каждые 10 ° С изменения температуры:

для приборов класса точности 1,5, не более                                  ± 1,2 %

для приборов класса точности 2,5, не более                                 ± 2 %

- работой в условиях повышенной влажности:

для приборов класса точности 1,5, не более                                  ± 1,5 %

для приборов класса точности 2,5, не более                                 + 2,5 %

Габаритные размеры и масса приборов приведены в таблице 7

Таблица 7________________

Норма средней наработки до отказа 39000 ч.

Средний срок службы приборов 12 лет (для приборов М4272, М4276 со сменными шкалами - 8 лет).

Знак утверждения типа

Знак утверждения типа наносится на циферблат прибора, титульный лист Руководства по эксплуатации и паспорт прибора типографским способом.

Комплектность

В комплект поставки входят:

- прибор М4264М (М4272, М4276, М4278, М42607, М42608, М42609) - 1 шт.;

- комплект монтажных частей - 1 экз;

- калиброванные провода, если прибор предназначен для работы с шунтом взаимозаменяемым стационарным (по требованию заказчика):

- сопротивление добавочное (по требованию заказчика);

- шунт наружный взаимозаменяемый (по требованию заказчика);

- паспорт - 1 экз.

- руководство по эксплуатации на партию приборов (по требованию с заказчика) - 1 экз.

Поверка

производится в соответствии с ГОСТ 8.497-83. Государственная система единства измерений.

Амперметры, вольтметры, ваттметры, варметры. Методы поверки.

Перечень основного оборудования для поверки:

- установка для проверки амперметров и вольтметров УЗОО, с пульсацией не более 3 %;

- вольтамперметр М2018 класса точности 0,2;

- микроамперметр М2005, класса точности 0,2;

- универсальная пробойная установка У ПУ-10, с погрешностью установки напряжения ±10%;

Нормативные документы

1. ГОСТ 8711-93. Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам

2. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

3. ГОСТ 8.497-83. ГСП. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.

4. ТУ 25-7504.132-2007. Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые. Технические условия.
