Амперметры, вольтметры щитовые Э42700, Э42701, Э42702, Э42703, Э42704

Назначение

Амперметры, вольтметры щитовые Э42700, Э42701, Э42702, Э42703, Э42704 (далее по тексту - приборы) предназначены для измерения силы тока и напряжения в цепях однофазного переменного тока и применяются в различных сферах промышленности.

Описание

Приборы представляют собой щитовые приборы электромагнитной системы со стрелочным указателем и креплением подвижной части на кернах, неравномерной шкалой, нулевой отметкой на краю диапазона измерений.

Принцип действия приборов основан на намагничивании магнитомягких сердечников магнитным полем измеряемого тока, проходящего по катушке и отталкивании подвижного сердечника от неподвижного, намагниченных однополярно.

Конструктивно приборы выполнены в пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений и попадания пыли.

По условиям эксплуатации приборы относятся к группе 5 ГОСТ 22261-94 и предназначены для работы при температуре окружающей среды от минус 40 до плюс 50 °C и относительной влажности 95 % при температуре 35 °C.

Фотографии, общий вид приборов, места нанесения маркировки и клейм показаны на рисунках 1-5.

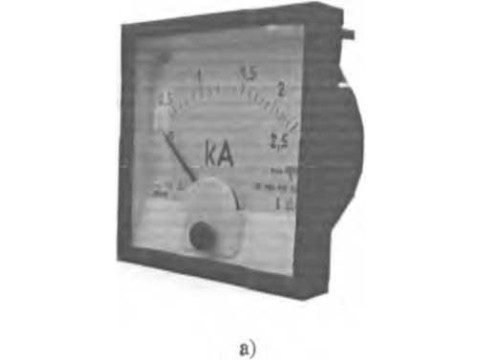

Рисунок 1 - Амперметры, вольтметры щитовые Э42700 (а), Э42701 (б).

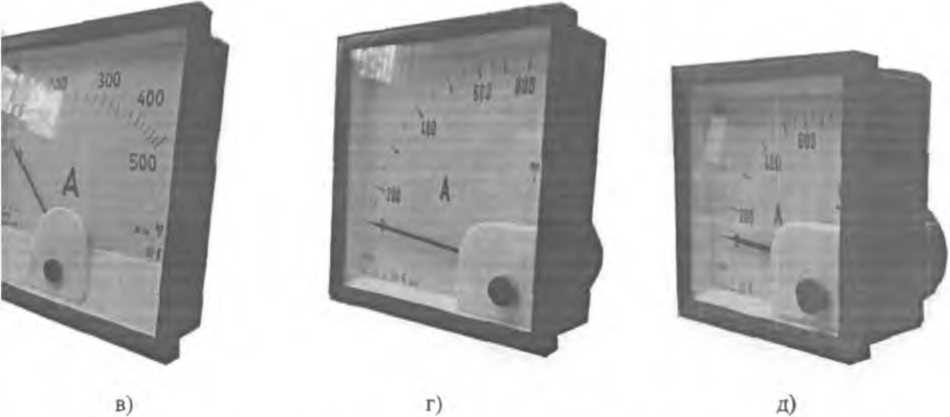

Рисунок 2 - Амперметры, вольтметры щитовые Э42702 (в), Э42703 (г), Э42704 (д).

Обозначение на рисунке приборов:

I - единица измерения,

2 - шкала.

3 - информация об исполнении приборов,

4 в - клеймо ОТК (место клеймения заполняется мастикой),

4 г - поверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо ВП (краска штемпельная),

6 - дата выпуска (краска штемпельная).

Рисунок 3 - Общий вид, маркировка, клеймение амперметров, вольтметров щитовых Э42700, Э42701

Обозначение на рисунке приборов:

I - единица измерения,

2 - шкала,

3 - информация об исполнении приборов,

4 в - клеймо ОТК (место клеймения заполняется мастикой),

4 г - поверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо вп (краска штемпельная),

6 - дата выпуска (краска штемпельная).

Рисунок 4 - Общий вид, маркировка, клеймение амперметров, вольтметров щитовых Э42703, Э42704

Обозначение на рисунке приборов:

1 - единица измерения,

2 - шкала,

3 - информация об исполнении приборов,

4 в - клеймо ОТК (место клеймения заполняется мастикой),

4 г - поверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо ВП (краска штемпельная),

6 - дата выпуска (краска штемпельная).

Рисунок 5 - Общий вид, маркировка, клеймение амперметров, вольтметров щитовых Э42702

Технические характеристики

Наименование и тип прибора, верхние пределы диапазонов измерений и способ включения приведены в таблицах 1,2*

Таблица 1

* Кроме приборов Э42701, Э42704

Примечание - По согласованию с потребителем возможно изготовление Приборов С другими верхними пределами диапазонов измерений, а также для включения через трансформатор тока с вторичным током 1 А.

Таблица 2

Продолжение таблицы 2

Продолжение таблицы 2

* - кроме Э42704

Примечание ~ По согласованию с потребителем возможно изготовление приборов с другими верхними пределами диапазонов измерений и перегрузочной части, а также для включения через трансформатор тока с вторичным током 1 А.

Пределы допускаемых значений основной приведенной погрешности составляют:

для амперметров Э42700, Э42701                        ±1,5 или ± 2,5 %;

для вольтметров Э42700, Э42701 непосредственного включения и с индивидуальным добавочным сопротивлением Р4202                                ± 2,5 %;

для амперметров и вольтметров Э42702, Э42703, Э42704       ± 1,5 %.

Нормирующее значение при установлении приведенных погрешностей принимается равным верхнему пределу диапазона измерений.

Пределы допускаемых значений основной приведенной погрешности приборов, предназначенных для включения с измерительными трансформаторами тока или напряжения должны определяться отдельно от последних.

Пределы допускаемых значений основной приведенной погрешности перегрузочных амперметров в диапазоне измерений составляют ±1,5 % от верхнего значения диапазона измерений, в перегрузочной части шкалы должны составлять ±12 % от разности верхних значений перегрузочной части шкалы и диапазона измерений.

Пределы допускаемых значений основной приведенной погрешности вольтметров, предназначенных для включения с индивидуальным добавочным сопротивлением должны определяться совместно с последним и составляют + 2,5 %.

Предел допускаемой вариации показаний приборов не более полуторократного значения предела допускаемой приведенной основной погрешности.

Нормальные частоты и области частот приборов:

342700,342701: амперметры - 50,180-550 Гц;

60,180-550 Гц;

45 - 65 Гц;

800 или 1000 Г ц

вольтметры - 45 - 65 Гц;

50,60, 200,400, 500, 800 и 1000 Гц.

342702,342703               - 45 - 65 Гц;

- 50,60,200, 500 и 1000 Гц;

342704                       - 50,60,200,500 и 1000 Гц;

Пределы допускаемой дополнительной погрешности, вызванные:

- изменением положения приборов в любом направлении на 5°, не превышают ± 0,75 % нормирующего значения для класса точности 1,5 и ±1,25 % нормирующего значения для класса точности 2,5.

- отклонением частоты на ± 10 % от пределов нормальной области частот или нормальной частоты не превышают ± 1,5 % нормирующего значения для класса точности 1,5 и ± 2,5 % для класса точности 2,5.

- влиянием внешнего однородного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, напряженностью 0,4 кА/м, не более ± 6,0 % от нормирующего значения;

- влиянием искажения формы кривой измеряемой величины переменного тока с коэффициентом искажения 20 % не превышает ± 1,5% нормирующего значения для класса точности 1,5 и ± 2,5 % нормирующего значения для класса 2,5.

- отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 40 до плюс 50 °C на каждые 10 °C изменения температуры, не превышают ± 1,2 % нормирующего значения для класса точности 1,5 и ±2 % нормирующего значения для класса точности 2,5.

- отклонением относительной влажности окружающего воздуха от нормальной

( 30 - 80)% до 95 % при температуре плюс 35 °C, Не превышают ± 1,5 % нормирующего значения для класса точности 1,5 и ± 2,5 % нормирующего значения для класса точности 2,5.

Рабочие условия эксплуатации:

- температура, °C                                       от минус 40 до плюс 50;

- относительная влажность при температуре плюс 35 °C, %, не более                                                                                  95.

Габаритные размеры и масса приборов приведены в таблице 3

Таблица 3

Норма средней наработки до отказа, ч                                 50000.

Средний срок службы, лет                                              12.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и паспорт прибора типографским способом.

Комплектность

В комплект поставки входят:

- прибор Э42700 (Э42701, Э42702, Э42703, Э42704) - 1 шт.;

- комплект монтажных частей -1 компл.;

- паспорт -1 экз.

- руководство по эксплуатации на партию приборов (по согласованию с заказчиком) - 1 экз.

- индивидуальное добавочное сопротивление (для вольтметров, предназначенных для включения с ним) -1 шт.;

Поверка

осуществляется в соответствии с ГОСТ 8.497-83. ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.

Перечень основного оборудования для поверки:

- установка для проверки амперметров и вольтметров на постоянном и переменном токе У300 с коэффициентом искажения формы кривой не более 5 %;

- амперметр Д553, класса точности 0,5, пределы измерений от 0,1 до 50,0 А;

- вольтметр Э541, класса точности 0,5, пределы измерений от 1,5 до 15,0 В;

- вольтметр Э515, класса точности 0,5, пределы измерений от 7,5 до 60,0 В;

- вольтметр Э545, класса точности 0,5, пределы измерений от 75 до 600,0 В;

- универсальная пробойная установка У ПУ-10, испытательное напряжение от 0,3 до 10,0 кВ, с погрешностью ± 10,0 %.

Нормативные документы

ГОСТ 22261-94, Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8711-93. Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам.

ГОСТ 8.497-83. ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.

ТУ 25-7504.133-2007. Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые. Технические условия.
