Автоматизированные информационно-измерительные системы управления технологическим процессом отпуска нефтепродуктов "Белнефтепродукт АЗС-сервис"

Назначение

Автоматизированные информационно-измерительные системы управления технологическим процессом отпуска нефтепродуктов «Белнефтепродукт АЗС-Сервис» (в дальнейшем - системы) предназначены для измерения и автоматизированного учета отпускаемого количества нефтепродуктов (бензин, дизельное топливо, сжиженный газ) за наличный и безналичный расчет.

Системы могут применяться на автозаправочных (АЗС) и автогазозаправоч-ных станциях (АГЗС).

Описание

Система обеспечивает восприятие измерительной информации от топливораздаточных колонок (ТРК) и газораздаточных колонок (ГРК), обработку электрических сигналов и выработку управляющих и реагирующих воздействий.

Устройства и соответствующее программное обеспечение, входящее в состав системы, осуществляют прием электрических сигналов и управление мульти продукта ым и и немультипродуктными) ТРК (ГРК).

Система выполняет функции кассового аппарата по группе 3 согласно ТТ на ККС и группе Б1 ГОСТ 23411-84.

В состав автоматизированной информационно-измерительной системы управления технологическим процессом отпуска нефтепродуктов «Белнефтепродукт АЗС-Сервис» входят:

- специальная компьютерная система ВМ 8003 или БИС 2000 (СКС);

- блок управления топливораздаточными колонками (БУ);

- блок ввода-вывода информации (БВВИ);

- блок коммутации (БК);

- пакет прикладных программ «АРМ оператора АЗС»;

Схема с указанием места нанесения знака поверки в виде клейма-наклейки и оттиска знака поверки приведена в Приложении А.

БВВИ          БУ

ТРК

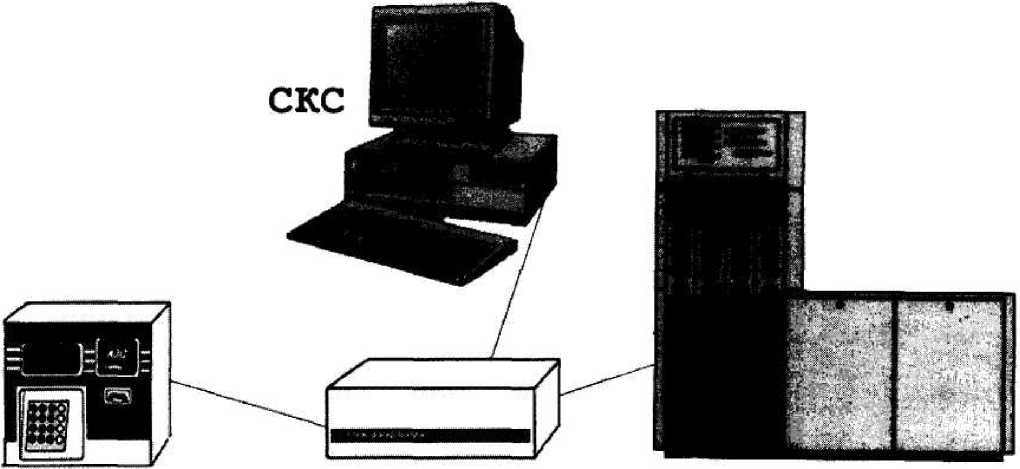

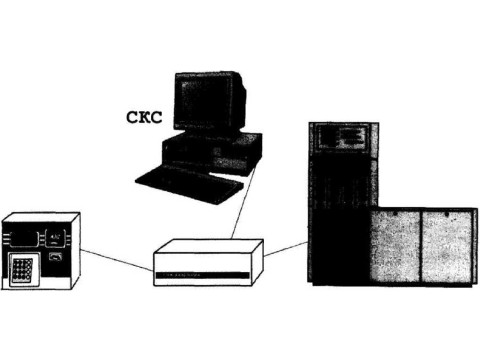

Рисунок 1- автоматизированная информационно-измерительная система управления технологическим процессом отпуска нефтепродуктов «Белнефтепродукт АЗС-Сервис» совместно с топливораздаточной колонкой

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой относительной погрешности системы, находящейся в эксплуатации на АЗС:

- при минимальной дозе, %

- при дозах, более минимальной, %

- при использовании ГРК на АГЗС, %

Диапазон задания дозы топлива, л

Напряжение питания системы, В

Потребляемая мощность, Вт, не более

Рабочие условия эксплуатации:

- температура (кроме блока ввода-вывода информации), °C блок ввода-вывода информации, °C

- относительная влажность воздуха при 25 °C, %, не более

Габаритные размеры:

- кассовый терминал, мм, не более

- блок управления, мм, не более

- БВВИ, мм, не более

±0,5 ±0,25 ±1 от 0,01 до 999 от 207 до 253 500

от 5 до 35 от минус 30 до плюс 45

80

172x325x405 250x100x360 100x295x185

Знак утверждения типа

Знак утверждения типа наносится на паспорт типографским способом и на переднюю панель блока управления методом шелкографии.

Комплектность

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100019871.002-2003 "Автоматизированная информационноизмерительная система управления технологическим процессом отпуска нефтепродуктов «Белнефтепродукт-АЗС-Сервис". Технические условия".

ГОСТ 12997-84 "Изделие ГСП. Общие технические условия".

ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Методы испытаний".

МП.МН. 1354 - 2004 "Автоматизированная информационно-измерительная система управления технологическим процессом отпуска нефтепродуктов «Бел-нефтепродукт-АЗС-Сервис. Методика поверки".

Заключение

Автоматизированная информационно-измерительная система управления технологическим процессом отпуска нефтепродуктов «Белнефтепродукт АЗС-Сервис» соответствует требованиям ТУ РБ 100019871.002-2003, ГОСТ 12997-84, ГОСТ 12.2.091-2002.

Межповерочный интервал - не более 12 месяцев (для систем, применяемых в сфере законодательной метрологии).

I

Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.

РУП «Производственное объединение «Белоруснефть», 246003, г. Гомель, ул. Рогачевская, 9, телефон 55-22-60, факс 57-92-74

С.В. Курганский

В.Ф. Неверов

Начальник НИЦИСИиТ БелГИМ

Начальник ПУ «Инфотех»

РУП «Производственное объединение «Белоруснефть»

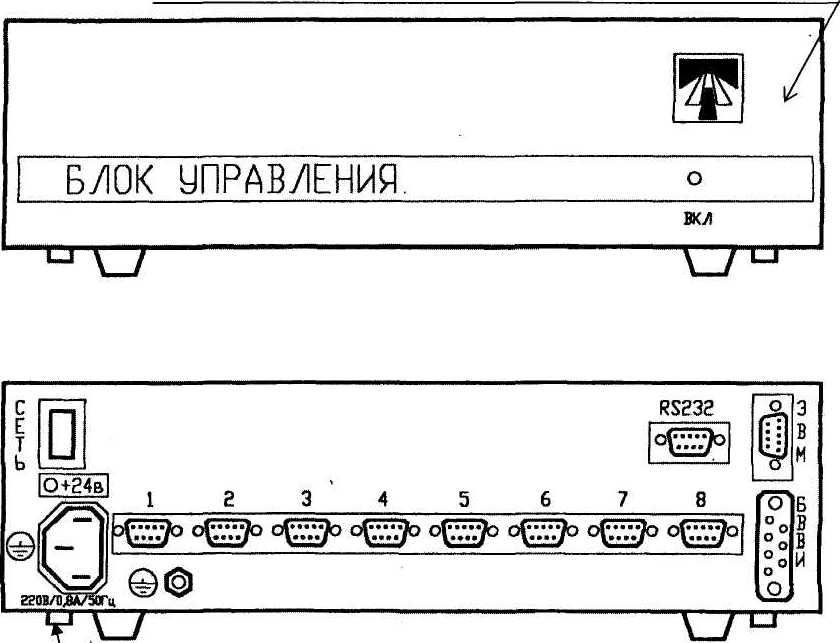

Приложение А (обязательное) Схема с указанием места нанесения знака поверки в виде клейма-наклейки и оттиска знака поверки

БЛОК УПРАВЛЕНИЯ ТРК.

Место нанесения знака поверки в виде клейма-наклейки

Место нанесения оттиска знака поверки
