Мультиметры энергетические МЭ-01

Назначение

Мультиметры энергетические МЭ-01 (далее - мультиметры) предназначены для измерения основных параметров 3-х фазных и однофазных электрических сетей переменного тока. Мультиметры могут использоваться в качестве средств измерений и регистрации в автоматизированных системах управления производством типа SKADA, MES.

Область применения - системы технического учета и управления .

Описание

Мультиметры являются электротехническими, микропроцессорными изделиями, измеряющими входные сигналы переменного тока и входные сигналы напряжения переменного тока по трем фазам.

Принцип действия основан на преобразовании измеренных сигналов тока и напряжения методом Фурье и дальнейшей математической обработке для определения следующих параметров электрических сетей:

- полной, активной и реактивной мощности по трем фазам,

- коэффициента мощности и coscp,

- частоты сети,

- коэффициентов несинусоидальности тока и напряжения,

- коэффициентов нечетных гармоник тока и напряжения с 3-ей по 19-ю.

Измеренные и рассчитанные значения отображаются на экране ЖКИ и хранятся в энергонезависимой памяти. Текущие данные и архив измерений могут быть переданы через интерфейсы RS485 или RS232 на удаленный терминал.

Схема с обозначением места для нанесения знака поверки (клейма-наклейки) и места нанесения знака утверждения типа приведена в Приложении А.

Внешний вид мультиметра приведен на рисунке 1.

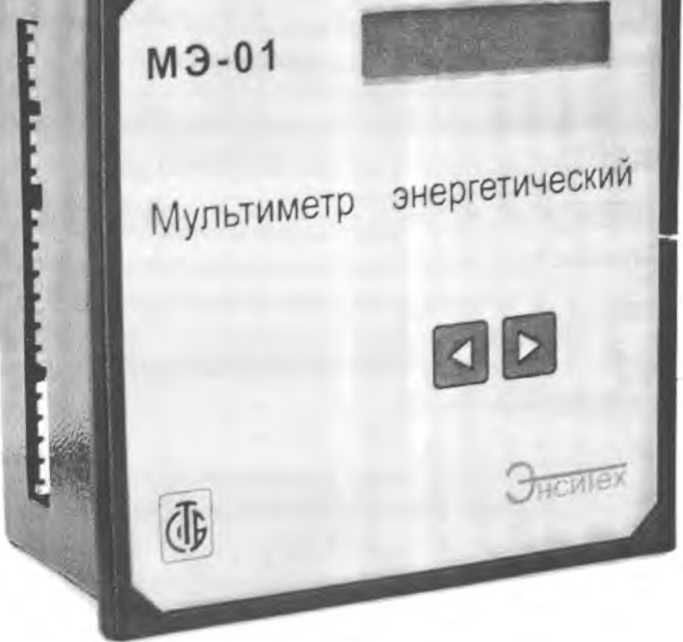

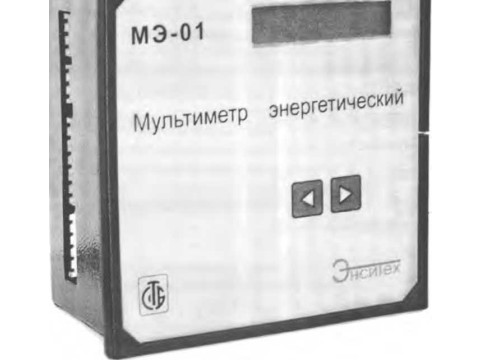

Рисунок 1 - Внешний вид мультиметра энергетического МЭ-01.

txjecrpl I cpw^'a »’3»'<м?м*1Л / \ РеслуО/м.,, Еоларус» 1 \Для документе*/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения частоты сети......................................................от 49,2 до 50,8 Гц.

Пределы допускаемой абсолютной погрешности................................................±0,1 Гц.

Диапазон измерения действующего значения напряжения переменного тока......от 80 до 270 В.

Пределы допускаемой относительной погрешности измерения действующего значения (U, В) напряжения переменного тока........±(0,1 %U±2 В).

Диапазон измерения переменного тока...................................................от 0,1 до 5,0 А.

Пределы допускаемой относительной погрешности измерения переменного тока (I, А)......................................................±(0,1 %1±0,02 А).

Диапазон измерения действующего значения напряжения переменного тока первой гармоники.........................................................................от 80 до 270 В.

Пределы допускаемой относительной погрешности измерения действующего значения (Ui, В) напряжения первой гармоники......................................±(0,1 %Ui±3 В).

Диапазон измерения тока первой гармоники.............................................от 0,1 до 5,0 А.

Пределы допускаемой относительной погрешности измерения тока первой гармоники (Г, А)............................................±(0,1 %Ii±0, 03 А).

Диапазон определения cos <р.................................................от минус 0,50 до плюс 0,50.

Пределы допускаемой абсолютной погрешности определения cos (р ...........................±0,01.

Пределы допускаемой относительной погрешности измерения активной мощности нагрузки (Р, Вт)...................................................................±(1,0 %Р±2 Вт).

Пределы допускаемой относительной погрешности измерения активной мощности первой гармоники (Pi, Вт)......................................................±(1,0 %Р]+2 Вт).

Пределы допускаемой погрешности измерения полной мощности нагрузки (S, В-А)................................................................±(1,0 %S±2 В-А).

Пределы допускаемой относительной погрешности измерения полной мощности первой гармоники (Si, В-А)................................................±(1,0 %Si±2 В-А ).

Пределы допускаемой погрешности измерения реактивной мощности первой гармоники.............................................................................±(1,0 %Qi±2 вар).

Пределы допускаемой погрешности расчета коэффициента мощности......................................................................................±(1,0 %Км±0,003).

Пределы допускаемой погрешности расчета коэффициента искажения синусоидальности напряжения (Ки, %).................................................±(3,0 %Ки+0,3 %).

Пределы допускаемой погрешности расчета коэффициента искажения синусоидальности тока (Kj, %)......................................................... ±(3,0 % К) ±0,3 %).

Пределы допускаемой погрешности расчета коэффициентов нечетных гармонических составляющих напряжения (Кип, %)...................................................±(3,0 %Кип+0,3 %).

Пределы допускаемой погрешности расчета коэффициентов нечетных гармонических составляющих тока(К1П, %)...............................................................±(3,0 %Kin+0,3 %).

Диапазон измерения тока входных аналоговых сигналов...............................от 0 до 20 мА.

Пределы допускаемой абсолютной погрешности измерения входного тока...............±0,1 мА.

Входное сопротивление аналоговых токовых входов...............................не более 250 Ом.

Входное сопротивление аналоговых входов напряжения...........................не менее 150 кОм.

Время установления рабочего режима.......................................................не более 20 с.

Время непрерывной работы.................................................................не ограниченно.

Габаритные размеры, мм, не более..............................................................145x144x95

Масса мультиметра, кг, не более

Степень защиты оболочки по ГОСТ 14254-96

Класс оборудования по защите от поражения электрическим током по ГОСТ 12.2.091-2002 ... 01.

Средняя наработка на отказ..................................................................не менее 50000 ч.

Средний срок службы.........................................................................не мим^^кт.

Климатические условия при эксплуатации:

- температура окружающего воздуха от 10 °C до 50 °C; и          \ А

- относительная влажность до 95 % при 35 °C;             и             /]

- атмосферное давление от 84,0 до 106,7 кПа.                          Jr

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель мультиметра методом шелкографии и на эксплуатационную документацию типографским методом.

Комплектность

Комплект поставки приведен в таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУРБ 100672750.002-2003 «Мультиметр энергетический МЭ-01. Технические условия»

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»

МП МН. 1349-2004 «Мультиметр энергетический МЭ-01. Методика поверки»

Межповерочный интервал - не более 24 мес (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ

Старовиленский тракт, 93, 220053 г. Минск

Тел.: 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.

Заключение

Мультиметры энергетические МЭ-01 соответствуют требованиям ГОСТ 12997-84 и

ТУРБ 100672750.002-2003.
