Датчики избыточного давления серии "И"

Назначение

Датчики избыточного д предназначены для непрерывн избыточного давления газон в контроля и управления давлен!/

Датчики применяют для выходной сигнал избыточного давлением

Описание

Датчик выполнен в корпу датчика являются: печатная чувствительный элемент в корп

Датчик выполнены в ко монтажа на трубопроводах

По числу и виду преобр одноканальными

Датчики имеют шесл диапазон выходного си погрешности приведены в т

L85 . техническим условиям ТУ РБ 300044107.003-2001. 406233 000

ГЬ ПРИМЕНЕНИЯ

авления серии «И» (в дальнейшем датчики) ого пропорционального преобразования значения унифицированный выходной сигнал в системах ем.

[непрерывного преобразования в электрический давления среда системах контроля и управления

се из алюминия литейного AI2. Основными узлами плата с элементами электрической схемы, усе с разъемом для подключения внешних цепей

рпусе, предназначенном для непосредственного

азуемых электрических величин датчик является

ь модификаций Модификации датчиков, гнала, предел допускаемой основной аблице1.                     #/ Ф

If Г„ I I

лист 2 из 4

Описание типа средства измерений

Фотография общего вида датчика приведена на рисунке 1

Таблица 1

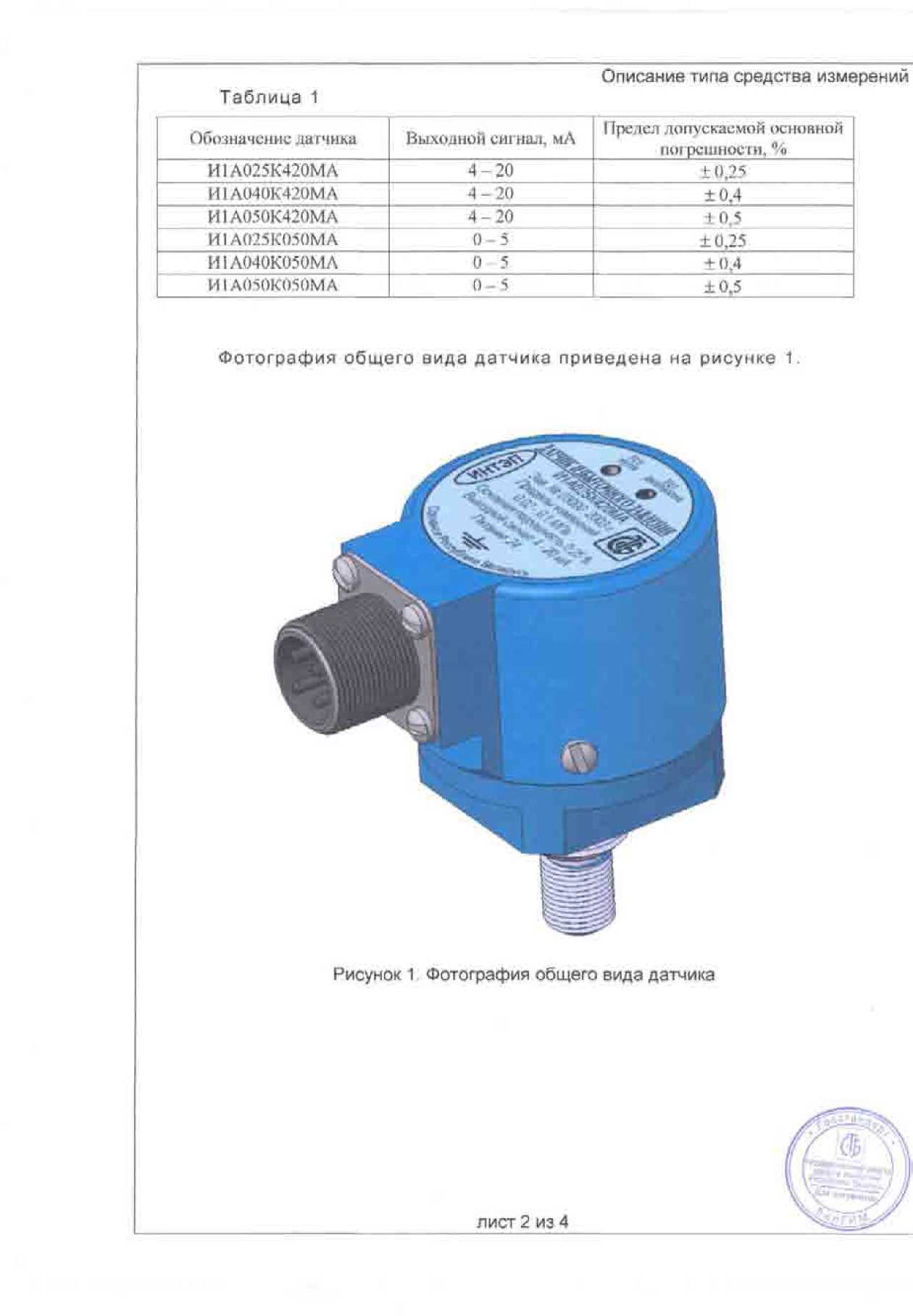

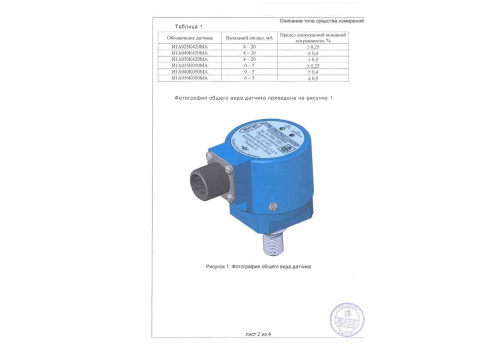

Рисунок 1 Фотография общего вида датчика

Предел допускаемой основной погрешности (%) ±0,25, ±0,4, ±0.5

Диапазон измеряемых давлений (МПа): от 0.02 до 0.1.

Выходной сигнал (мА): 4-20 или 0-5.

Напряжениие питания (В): 2410.48

Мощность, потребляемая датчиком не более (В А): 0,8

Сопротивление нагрузки, с учетом линии связи (Ом):

0...500 Ом (при выходном сигнале 4 20 мА)

- 0 .1.5 кОм (при выходном сигнале 0-5 мА)

Габаритные размеры не более (мм): 78x52x80

Масса, не более (кг) 0,215.

Средняя наработка на отказ, не менее (ч): 65 000

Средний срок службы датчика не менее 8 лет

Датчики предназначены для условий эксплуатации при температуре окружающего воздуха от плюс 5 до плюс 40вС. относительной влажности до 80 % при температуре 25 °C.

Знак утверждения типа

Знак утверждения типа наносится термопечатным способом на табличку, прикрепленную к корпусу, а также типографским способом на эксплуатационную документацию

Комплектность

В комплект поставки датчика входят:

— Датчик                             - 1 шт;

- паспорт                             - 1 экз;

- руководство по эксплуатации      - 1 экз, '

- коробка упаковочная              - 1шт ’

* - 1 экз на 10 изделий при поставке в один адрес По согласованию с заказчиком количество экземпляров на партию может быть изменено

/ЙО)

ЛИСТ 3 ИЗ 4                           > ■ /

ГОСТ 22520-85 «Датчики давления, разрежения и разности давления с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»

ТУ РБ 300044107.003-2001 «Датчики избыточного давления серии «И». Технические условия»;

МИ 1997-89 «Преобразователи давления измерительные. Методика поверки»

Заключение

Датчики избыточного давления серии «И» соответствуют ГОСТ 22520 и ТУ РБ 300044107.003-2001

Государственные приемочные испытания проведены РУП «Витебский ЦСМС»,

210015, г. Витебск, ул.Б.Хмельницкого,20.

Тел.23-51-31

Аттестат аккредитации № BY/112.02.1.0.1574
