Датчики давления 415

Назначение

Датчики давления 415 (далее - датчики) предназначены для непрерывного преобразования избыточного давления, разрежения, давления-разрежения, разности давлений, абсолютного и гидростатического давления в выходной сигнал в системах автоматического контроля,' регулирования и управления технологическими процессами.

Описание

Функционально датчики состоят из смонтированных в корпусе тензопреобразователя и электронного устройства. Тензопреобразователь представляет собой систему мембраны с пластиной из монокристаллического сапфира с пленкой кремния, на которой по интегральной технологии выполнен мост Уинстона и основан на пьезорезистивном эффекте в полупроводниках - изменении проводимости кристалла при его деформировании давлением. Мембрана преобразует внешнее измеряемое давление в деформацию пластины. В результате появляется разбаланс моста. Электрическое напряжение в диагонали моста пропорционально измеряемому давлению. Электронное устройство обеспечивает питание моста постоянным током, преобразование изменения напряжения в выходной сигнал, архивирование данных измерений, индикацию и управление внешним устройством. Питание датчика, вывод выходного и управляющего сигналов в зависимости от исполнения осуществляется через разъем или клеммную колодку. Датчики имеют обыкновенное и взрывозащищенное исполнение с маркировкой по взрывозащите ExiaIlCT5 X, (415-Ех) или !ExdsIICT5 X (415-Вн). Датчики обыкновенного исполнения могут применяться в помещениях со взрывоопасными зонами классов безопасности В-1 а, В-16, В-1 г и В-11а; взрывозащищенные датчики предназначены для установки во взрывоопасных зонах помещений и наружных установок классов В-1 и В-11. Датчики давления могут использоваться в различных отраслях промышленности или городского хозяйства. Измеряемая среда: жидкость, пар или газ (в т.ч. газообразный кислород и кислородсодержащие газовые смеси).

Программное обеспечение отсутствует.

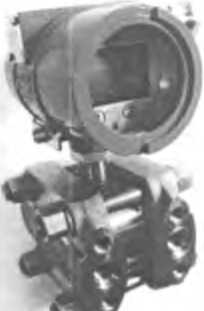

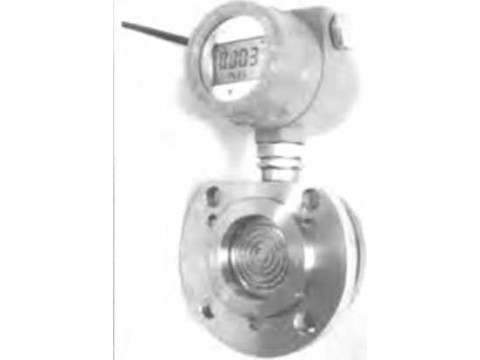

Фотография общего вида средства измерений

415-ДА. 415-ДА-Ех мод. 80X3;

415-ДИ. 415-ДИ-Ех мол. 81X3;

415-ДВ. 415-ДВ-Ех мод. 82X3;

415-ДИВ, 415-ДИВ-Ех мод. 83X3;

415-ДА. 415-ДА-Ех мод 80X8, 415-ДИ. 415-ДИ-Ех мод. 81X8;

415-ДВ. 415-ДВ-Ех мод. 82X8;

, 415-ДИВ. 415-ДИВ-Ех мод. 83X8.

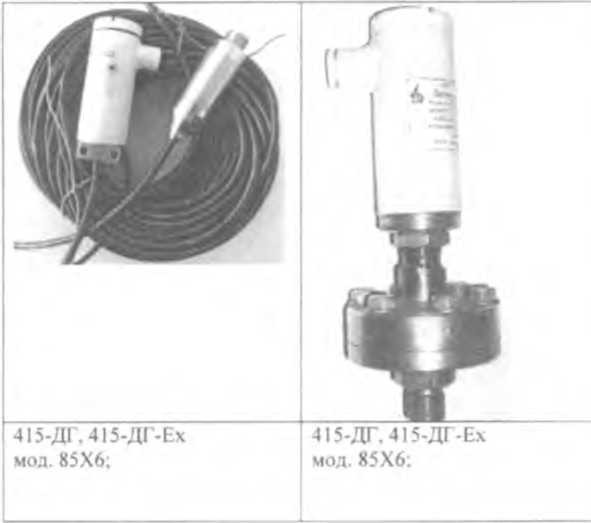

415-ДА, 415-ДА-Ех, 415-ДА-Вн мод. 50X3;

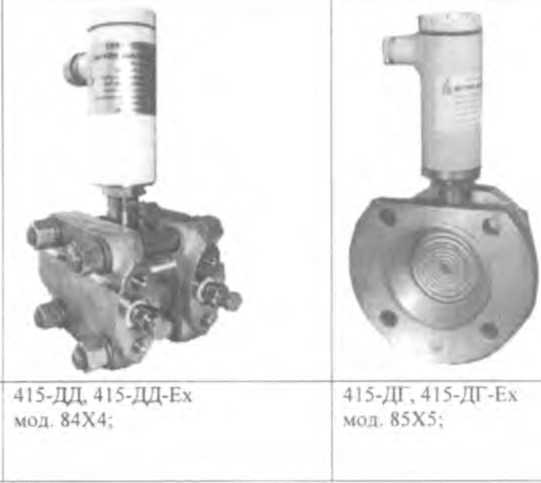

415-ДД 415-ДД-Ех мод. 8408 .8428.

415-ДИ, 415-ДИ-Ех. 415-ДИ-Вн мол 51X3,

415-ДВ, 415-ДВ-Ех. 415-ДВ-Вн мод. 52X3;

415-ДИВ, 415-ДИВ-Ех. 415-

ДИВ-Вн мод, 53X3

415-ДИ-Вн мод.

5104..,5164;

415-ДВ-Вн мод.

5204...5244;

415-ДИВ-Вн мод. 5314...5364;

415-ДД, 415-ДД-Ех, 415-ДД-Вн мод. 54X4;

415-ДИ-Вн мол 5105 .5165;

415-ДВ-Вн мод. 5205...5245;

415-ДИВ-Вн мод. 5315 . 5365;

415-ДД. 415-ДД-Ех. 415-ДД-Вн мод.

54X5;

415-ДГ. 415-ДГ-Ех мод. 55X6;

415-ДИ. 415-ДИ-Ех. 415-

ДИ-Вн мод. 5157...5107-1;

415-ДИВ.    415-ДИВ-Ех,

415-ДИВ-Вн мод. 5367;

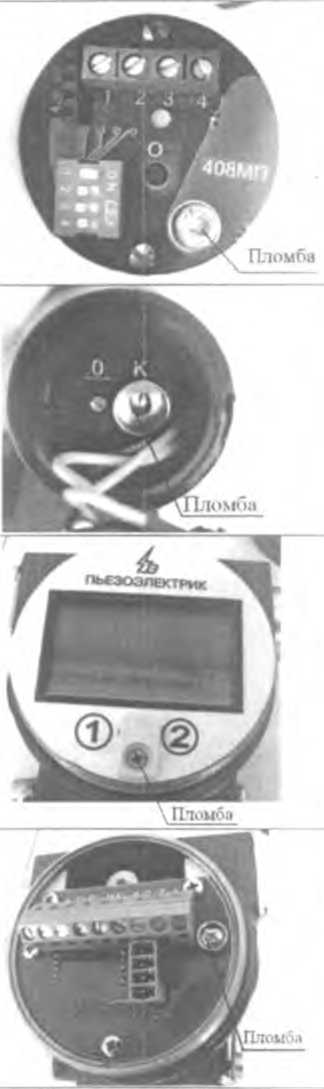

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм или размещения наклеек.

Модели 8ххх (кроме мод. 8хх8) пломбируются от несанкционированного доступа к элементам настройки или производителем (если заказ без госпо-верки) или госповерителем.

Модели 8хх8 пломбируются от несанкционированного доступа к элементам настройки или производи гелем (если заказ без госповерки) или госповерителем.

Модели 5ххх пломбируются от несанкционированного доступа к элементам настройки или производителем (если заказ без госповерки) или госповерителем.

Модели 5ххх пломбируются также от несанкционированного доступа к электронным элементам производителем со стороны монтажной панели.

Технические характеристики

Верхние пределы измерений: -датчиков избыточного давления:

415-ДИ. 415-ДИ-Ех, 415-ДИ-Вн

- датчиков разрежения:

415-ДВ. 415-ДВ-Ех. 415-ДВ-Вн

-датчиков давления-разряжения (диапазоны):

415-ДИВ, 415-ДИВ-Ех, 415-ДИВ-Вн

- датчиков разности давлений:

415-ДД, 415-ДД-Ех, 415-ДД-Вн

- датчиков абсолютного давления:

415-ДА, 415-ДА-Ех

415-ДА-Вн

- датчиков гидростатического давления:

415-ДГ, 415-ДГ-Ех, 415-ДГ-Вн от минус 0,05...плюс 0,05 кПа

до минус 0,1.. .плюс 2,4 МПа

и для симметричных от ±0,05 до +50 кПа

от 0,06 кПа до 2,5 МПа

от 4 кПа до 2,5 МПа

от 25 кПа до 2,5 МПа

от 0,06 м вод. ст. до 250 м вод. ст

Перенастройка пределов из ряда по ГОСТ 22520-85:               1:25

(в зависимости от модели)

Выходные сигналы: постоянного тока, мА:                       0-5; 4-20;

напряжения. В:                          0,4-2;

цифровой:                              по интерфейсу RS485.

Преобразование входного параметра по характеристике:            - линейной;

- корнеизвлекающей; - иной (по заказу).

Регулирование (релейный выход):                              Двухпозиционное

Логика регулирования (уставка на завышение или занижение измеряемого параметра, на вход параметра в установленные границы или выход из них):                                             4 типа

Индикация значения измеряемого параметра в установленных единицах на встроенном или внешнем индикаторе с жидкокристаллическим дисплеем:                                                 от -1999 до 9999

Архивирование в энергонезависимой памяти датчика конечных или осредненных значений измеренного параметра за период записи; значений измеренного параметра на момент срабатывания реле;

иной алгоритм (по заказу). Период записи, .мин:                    от 1 до 240

Количество записей в архив

последние 1000 значений

Питание датчиков осуществляется от источника постоянного тока напряжением, В:

- датчиков 415. 415-Вн с выходным сигналом 0-5 мА             12...36

с выходным сигналом 4 - 20 мА             12...24

-датчиков 415-Ех                                                   12... 24

- датчиков 415, 415-Ех с выходным сигналом 0,4 -2 В             3,2...5 Пределы допускаемых основных погрешностей, выраженных в процентах от верхнего предела измерений или диапазона измерений, не более: - измерения давления:

±2,5% +2,5% +2,5% +2,5%

- для линейной функции преобразования, у:

- для корнеизвлекающей функции преобразования:

- при изменении входного сигнала от 0 до 2%:

- при изменении входного сигнала от 2 до 100%:

- индикации значения измеряемого параметра:

Погрешность срабатывания уставок относительно установленного

±0,1; ±0,15; ±0,25; ±0,5; ±1.0

2у

Y

у±1п.р.

где 1п.р. -- единица последнего разряда индикатора.

на индикаторе значения:                                         +2п.р.

Дополнительные погрешности, вызванные изменением температуры окружающего воздуха в рабочем диапазоне температур, на каждые 10°С, соответственно не более:

+0,1; ±0,15; ±0,25; ±0,45; ±0,6

Погрешность измерения времени при архивировании, %:

Степень защиты от воздействия пыли и воды:

то же для погружной части датчиков гидростатического давления 415-ДГ модели 55X6:

По устойчивости к климатическим воздействиям датчики соответствуют:

- исполнению УХЛ* категории размещения 3.1 по ГОСТ 15150-69, (группе исполнения В4 по ГОСТ 12997-84), но для работы при температуре от 5 до 50°С (основной вариант исполнения) или по требованию потребителя от 1 до 80°С, или от минус 10 до 50°С;

- исполнению У* категории размещения 2 по ГОСТ 15150-69, (группе исполнения С4 по ГОСТ 12997-84), но для работы при температуре от минус 30 до 50°С или по требованию потребителя от минус 40 до 80°С.

По устойчивости к механическим воздействиям датчики имеют исполнение N3 по ГОСТ 12997-84.

Масса в зависимости от модели, кг, не более: Габаритные размеры (без разъема), мм, не более:

и др. в зависимости от модели.

Полный средний срок службы, лет, не менее:

Средняя наработка на отказ, час, не менее:

от 0,4 до 11,0.

S32X140, 044x144x65;

110x110x170; 190x110x275(290)

12.

100 000.

Знак утверждения типа наносится на эксплуатационную документацию офсетной печатью и на этикетку датчика.

Комплектность

В комплект поставки датчика входит:

- датчик давления - 1 шт.;

- комплект монтажных частей по согласованию с заказчиком;

- паспорт 4.15.00.000ПС - 1 экз.;

- руководство по эксплуатации 4.15.00.000РЭ - 1 экз.

- инструкция по настройке 4.15.00.000ИН - 1 экз.

Примечание - по согласованию с заказчиком допуска каждые 10 либо другое число датчиков, отправляемых ^ё^^Гйдрес.

1 экз. РЭ и ИН на

ДйгЕ^

Поверка производится в соответствии с МИ 4212-415-2007 «Датчики давления 415. Методика поверки».

Сведения о методах измерений

Методы измерений приведены в руководстве по эксплуатации.

Нормативные документы

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;

4.15.00.000 ТУ «Датчики давления 415. Технические условия».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
