Датчики давления ДВД
| Номер в ГРСИ РФ: | РБ 03 04 5281 13 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Датчики давления |
| Производитель / заявитель: | ОАО "МИНСКИЙ НИИ РАДИОМАТЕРИАЛОВ", г. Минск |
|
Описание типа РБ 03 04 5281 13 [2014-10-07]
rb-03-04-5281-13_2014-10-07.pdf
|
Скачать |
Датчики давления ДВД (далее - датчики) предназначены для измерения абсолютного давления газообразной среды и выдачи информации по стандартному цифровому интерфейсу RS485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 5281 13 |
| Наименование | Датчики давления ДВД |
| Год регистрации | 2013 |
| Номер сертификата | 8812 |
| Дата регистрации | 2013-11-28 |
| Срок действия | 2018-11-28 |
| Получатель сертификата | ОАО "МИНСКИЙ НИИ РАДИОМАТЕРИАЛОВ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МИНСКИЙ НИИ РАДИОМАТЕРИАЛОВ"
Адрес: 220024, ул. Кижеватова, 86, г. Минск
Контакты: (017)278-14-00 / (017)278-37-05 / E-mail: khitko@irma.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2373-2013. |
Поверители
Скачать
|
Описание типа РБ 03 04 5281 13 [2014-10-07]
rb-03-04-5281-13_2014-10-07.pdf
|
Скачать |
Описание типа
Назначение
Датчики давления ДВД (далее - датчики) предназначены для измерения абсолютного давления газообразной среды и выдачи информации по стандартному цифровому интерфейсу RS485.
Область применения - в инерциальных навигационных системах, для измерения метеоданных или для иных применений.
Описание
Датчики представляют собой цилиндрический герметичный корпус из нержавеющей стали с присоединительным резьбовым штуцером !4" для подачи давления воздуха. В корпусе размещена печатная плата, на которой установлены тензорезистивный преобразователь давления, датчик температуры, микросхема аналого-цифрового преобразователя и микропроцессорный модуль.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики датчиков давления ДВД приведены в таблице 1.
4
Таблица 1
|
Наименование параметра |
Значение параметра |
|
1 Диапазон измерения абсолютного давления, мм рт. ст. (кПа) |
от 8 до 2300 (от 1,06 до 306,6) |
|
2 Пределы допускаемой приведенной основной погрешности измерения давления, % |
±0,02 |
|
3 Рабочий диапазон температур, °C |
от минус 40 до плюс 70 |
|
4 Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10 °C, % |
± 0,009 |
|
5 Степень защиты оболочки по ГОСТ 14254 |
IP67 |
|
6 Диапазон напряжение питания, В |
от 11 до 14 |
|
7 Габаритные размеры, мм, не более |
0 = 25; 1 = 95 |
|
8 Средний срок службы, лет |
25 |
|
9 Выходной электрический сигнал по интерфейсу |
RS 485 |
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.
Внешний вид датчиков приведен на рисунке 1.

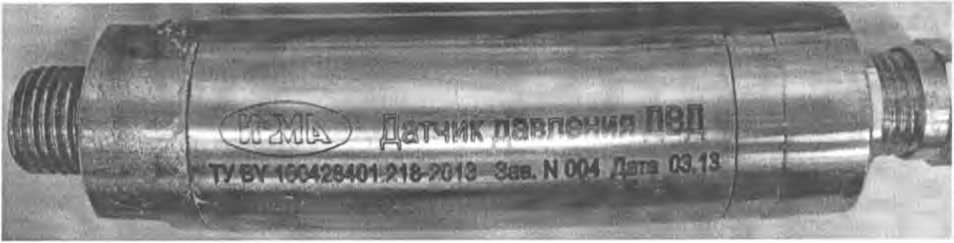

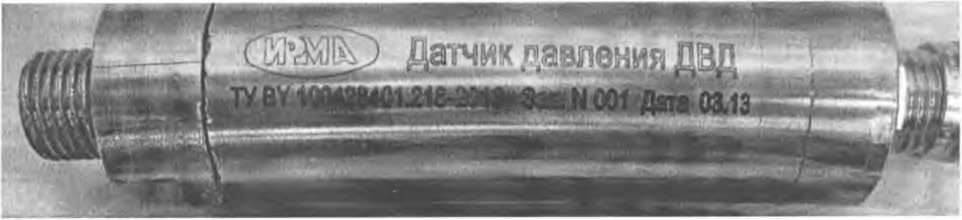

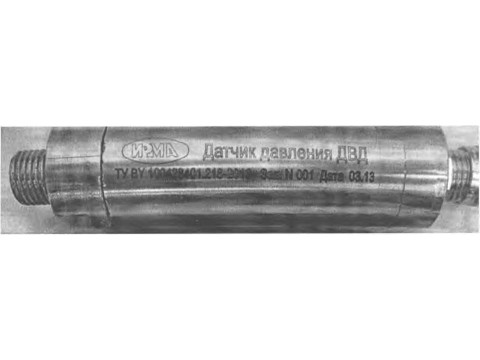

Рисунок 1 - Внешний вид датчиков давления ДВД
Знак утверждения типа
Знак утверждения типа наносят в индивидуальный паспорт на изделие типографским способом.
Комплектность
Комплект поставки (может быть изменен) представлен в таблице 2.
Таблица 2
|
Наименование |
Количество, шт. |
|
Датчик давления ДВД |
1 |
|
Паспорт |
1 |
|
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100428401.218-2013 Датчики давления ДВД. Технические условия.
МРБ МП.2372-2013 Датчики давления ДВД. Методика поверки.
Заключение
Датчики давления ДВД соответствуют ТУ BY 100428401.218-2013.
Межповерочный интервал - не более 12 месяцев (для датчиков предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Начальник научно-исследовательского центра испытаний средств измерений и техники БелГИМ
С.В. Курганский
