Датчики давления ДДМ

Назначение

Датчики давления ДДМ предназначены для непрерывного преобразования значения измеряемого давления газов и жидкостей в унифицированный токовый сигнал дистанционной передачи в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.

Описание

Датчик состоит из измерительного блока и электронного устройства, размещенного в едином корпусе.

Структурная схема датчика давления ДДМ приведена на рис. 1. и включает в себя:

- интегральный упругий чувствительный элемент (ЧЭ);

- дифференциальный усилитель (ДУ);

- преобразователь «напряжение - ток» ПНТ.

Рис. 1. Структурная схема датчика давления ДДМ

Контролируемое давление воспринимается ЧЭ и преобразуется в пропорциональный электрический сигнал.

Сигналы с выхода ЧЭ поступают в дифференциальный усилитель ДУ, где происходит формирование выходного сигнала в виде постоянного напряжения (0-1,6)В.

Преобразователь ПНТ преобразует сигнал с ДУ до унифицированного значения (4-20)мА или (0-5)мА.

Датчики давления ДДМ являются многопредельными. Фотография общего вида датчика давления ДДМ приведена на фото 1.

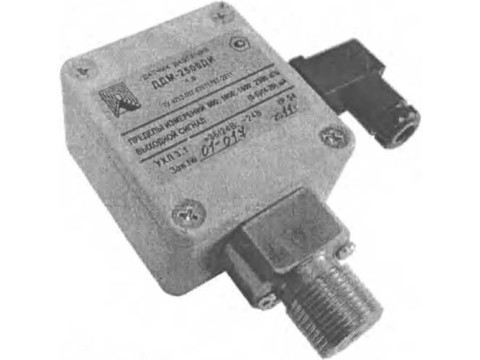

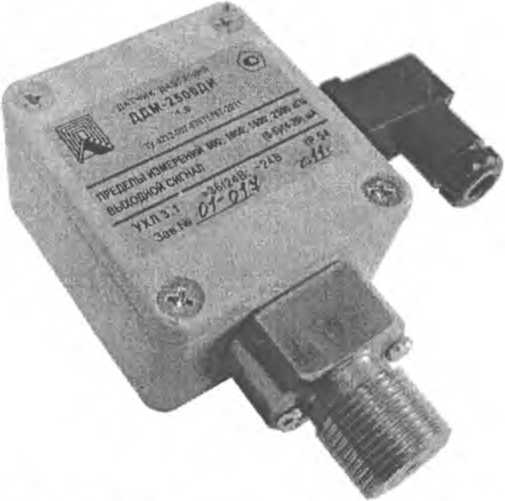

Фото 1. Фотография общего вида датчика давления ДДМ.

Модели датчиков, верхние пределы измерений, допустимая перегрузка приведены в табл. 1

Таблица 1

Технические характеристики

Предельные значения выходного сигнала постоянного тока:

(код 42), мА

(код 05), мА

Напряжение питания датчика, - постоянный ток, В                                             24; 36

- переменный ток, В

Предел допускаемой основной приведенной погрешности, в % от диапазона изменения выходного сигнала

Вариация выходного сигнала не должна превышать 0,75 предела допускаемой основной . погрешности.

Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона, в % , не более

Потребляемая мощность, Вт, не более

По устойчивости к воздействию температуры и влажности окружающего воздуха датчик соответствует исполнению УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре от минус 40 до +50°С.

По устойчивости к механическим воздействиям датчики относятся к группе №3 по ГОСТ Р 52931-2008.

По защищенности от проникновения внутрь датчика твердых тел (пыли) и воды датчик соответствует степени защиты IP 54 по ГОСТ 14254-96.

Масса, кг, не более                                                  0,8

Лист №3

Всего листов 4

Габаритные размеры, мм, (длинахширинахвысота) не более         120x60x50

Средний срок службы, лет, не менее                              12

Знак утверждения типа

наносится на эксплуатационную документацию и на табличку датчика давления ДДМ.

Способ нанесения знака утверждения типа на эксплуатационную документацию -типографский, на табличку датчика - сеткографией.

Комплектность

В комплект поставки датчика давления ДДМ входят:

- датчик;

- руководство по эксплуатации;

- паспорт;

- розетка DIN43650;

- комплект монтажных частей - по заказу потребителя.

Поверка

осуществляется по методике МИ 1997-89 «Преобразователи давления измерительные.

Методика поверки», утвержденной ВНИИМС.

Перечень эталонов, применяемых при поверке датчиков давления ДДМ:

- манометр грузопоршневой МП-60, предел допускаемой основной погрешности ± 0,05% от измеряемого давления;

- микроманометр МКВ-250, пределы измерения ± 2,5 кПа, Кт=0,05;

- задатчик давления «Воздух-1,6», предел измерения от 1 до 160 кПа, предел допускаемой основной погрешности 0,05% от номинального значения выходного давления;

- вольтметр универсальный В7-77, предел допускаемой основной погрешности ± 0,25%;

- манометры МО, эталонные, пределы измерений 4; 10; 40; 100 кПа; 2,5 МПа, класс точности 0,15; 0,25;

Сведения о методах измерений

Методы измерений содержатся в руководстве по эксплуатации А103.406.230.000 РЭ.

Нормативные документы

ГОСТ 22520-85 «Датчики давления разряжения, разности давлений с электрическими аналоговыми выходными сигналами. ГСП»;

МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».

Технические условия ТУ 4212-007-87875767-2011 «Датчики давления ДДМ»

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленного

Законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
