Системы интеллектуальных модулей «ТЕКОНИК» - это измерительно-вычислительные и управляющие комплексы, предназначенные для измерений и измерительных преобразований стандартизованных аналоговых сигналов датчиков в виде силы и напряжения постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 2549 17
Наименование	Системы интеллектуальных модулей "ТЕКОНИК"
Год регистрации	2017
Номер сертификата	11168
Дата регистрации	2017-06-23
Срок действия	2021-03-11
Получатель сертификата	ЗАО "ТеконГруп", г. Москва, Россия (RU)

Производитель / Заявитель

ЗАО "ТеконГруп"

Адрес: 3-я Хорошевская ул., д.20, Москва, 123298

Контакты: Тел.: +7 (495) 730-41-12. Факс: +7 (495) 730-41-13

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по БНРД.421457.501МП (2015 г.).
Признание поверки	Первичная при выпуске из производства: ЗАО "ТеконГруп" (аттестат аккредитации - №RA.RU.311884, шифр поверительного клейма - ДВА)(НТК №06-17).

Поверители

Скачать

Описание типа РБ 03 23 2549 17 [2017-10-10]

rb-03-23-2549-17_2017-10-10.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Системы интеллектуальных модулей «ТЕКОНИК» (далее - системы) применяются для построения вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов в различных отраслях (энергетике, машиностроении, химической, нефтегазовой, деревообрабатывающей, пищевой промышленности, в области использования атомной энергии и т.д.).

Системы имеют проектно-компонуемую конфигурацию, т.е. процессорный модуль и модули ввода-вывода, которые поставляются в соответствии с заказанной конфигурацией, пользователь может самостоятельно наращивать или изменять конфигурацию системы. Системы могут содержать процессорные модули, панели оператора V04/V04M, модули ввода-вывода в произвольной конфигурации и источники питания.

Система включает следующие модули аналогового ввода/вывода: модуль ввода аналоговых сигналов Т3101, модуль ввода аналоговых сигналов Т3102, модуль ввода аналоговых сигналов низкого уровня Т3204, модуль ввода аналоговых сигналов термопреобразователей сопротивления Т3205, модуль вывода аналоговых сигналов Т3501.

Конструкция модулей позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое монтажное оборудование.

Фотография общего вида модулей системы интеллектуальных модулей «ТЕКОНИК» приведена на рисунке 1. «

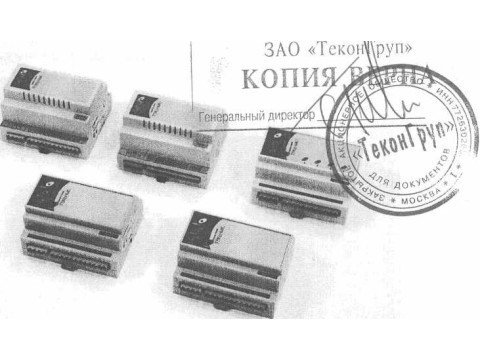

Рисунок 1 - Фотография общего вида модулей системы интеллектуальных модулей «ТЕКОНИК»

Программное обеспечение

Программное обеспечение (ПО) системы состоит из базового программного обеспечения (БПО), системного программного обеспечения (СПО) и встроенного программного обеспечения (ВПО) модулей.

БПО и СПО установлены в процессорный модуль, выполняют функции управления работой контроллеров и не являются метрологически значимыми частями ПО системы.

ВПО модулей осуществляет функции сбора, обработки и хранения измерительной информации и является метрологически значимой частью ПО системы. Информация пере-даётся в СПО через интерфейс RS485 по протоколу с контрольной суммой посылок.

Метрологические характеристики модулей нормированы с учетом влияния на них ВПО.

Идентификационным признаком программного обеспечения является номер версии ВПО не ниже указанного в таблице 1, который можно прочесть в окне программы Tecon Tool Kit.

Таблица 1 - Идентификационные данные ВПО

Иденти фи кацион н ы е данные (признаки)	Значения
Идентификационное наименование ПО	Т3101	Т3102	Т3204	Т3205	Т3501
Номер версии (идентификационный номер) ПО	не ниже 0.2.0	не ниже 0.2.0	не ниже 0.3.1	не ниже 0.3.1	не ниже 0.1.0
Цифровой идентификатор ПО	не используется

Защита ВПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует высокому уровню защиты в соответствии с п. 4.5. Р 50.2.077-2014 и обеспечивается программно-аппаратной архитектурой системы. Для защиты от непреднамеренных воздействий в ВПО реализован алгоритм периодического пересчёта и верификации контрольной суммы исполняемой части. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается тем, что возможность изменения ВПО доступна только на специализированном оборудовании производителя.

Технические характеристики

приведены в таблице 2.

Таблица 2 - Основные метрологические характеристики измерительных модулей «ТЕКОНИК»

Исполнение модуля	Диапазоны входных сигналов	Диапазоны выходных сигналов	Пределы допускаемой основной приведённой погрешности у, %	Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окр. среды, %/10 °C	Примечание
ТЗ101-02 ТЗ101-02* ТЗ101-02** Т3101-03 ТЗ101-03*	от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА от 0 до 10В	14 бит	±0,15	Половина пределов основной погрешности для данного диапазона	RBX =115 Ом RBX = 115 0м RBX = 402 Ом RBX не менее 100 кОм
ТЗ 102 Т3102* Т3102** ТЗ102-01 ТЗ102-01*	от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА от 0 до 10В	14 бит	±0,1	Половина пределов основной погрешности для данного диапазона	RBX - 115 Ом Rbx=115 0m RBX = 402 Ом RBX не менее 100 кОм
Т3204 Т3204*	от 0 до 50 мВ от 0 до 100 мВ от 0 до 500 мВ от 0 до 1000 мВ от -10 до +10 мВ от -50 до +50 мВ от -100 до + 100 мВ от -500 до +500 мВ от -1000 до +1000 мВ	14 бит	±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10	±0,10 ± 0,05 ± 0,05 ± 0,05 ±0,05 ±0,05 ± 0,05 ±0,05 ±0,05	RBX не менее 15 кОм
Т3204-02 Т3204-02*	Сигналы от термопар стандартных градуировок по ГОСТ Р 8.585-2001 от - 6,154 до 76.373 мВ	14 бит	от± 0,1 до ± 0,2 ” в зависимости от градуировки и диапазона преобразования температур	Половина пределов основной погрешности для данного диапазона	RBX не менее 100 кОм 11 Значение основной погрешности указано с учетом значений допускаемой погрешности канала компенсации температуры холодного спая, но без учета погрешности термочувствительного элемента

Продолжение таблицы 2

Исполнение модуля	Диапазоны входных сигналов	Диапазоны выходных сигнапов	Пределы допускаемой основной приведённой погрешности у. %	Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окр. среды, %/10 °C	Примечание
Т3204-02 Т3204-02*	Сигналы от термопар стандартных градуировок по ГОСТ Р 8.585-2001 от - 6,154 до 76,373 мВ	14 бит	от ± 0.1 до ± 1,8 2) в зависимости от градуировки и диапазона преобразования температур	Половина пределов основной погрешности для данного диапазона	RBX не менее 100 кОм Значение основной погрешности указано с учетом значения допускаемой погрешности канала компенсации температуры холодного спая термопар со встроенным термочувствительным элементом
Т3205 Т3205* Т3205-01 Т3205-01*	Сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009. по ГОСТ 6651-94, по ГОСТ 6651-78 от 12,17 до 465,68 Ом	14 бит	от ± 0.1 до ±0,2 в зависимости от градуировки и диапазона преобразования температур	Пределы основной погрешности для данного диапазона	По трех- и четырехпроводной схеме измерения
Т3205 Т3205* Т3205-01 Т3205-01*	от 10 до 100 Ом от 10 до 200 Ом от 10 до 500 Ом	14 бит	±0,1	±0,05 к
Т3205-02*	от 10 до 100 Ом	14 би г	±0.1	± 0,05
Т3501-03 ТЗ501-03* Т3501-04 Т3501-04* Т3501-05 Т3501-05* ТЗ501-06 Т3501-06*	14 бит	от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА	± 0,15 ±0,15 ±0,20	Половина пределов основной погрешности для данного диапазона	50...600 Ом 50. ..600 Ом 50...2400 Ом

Примечания

1 Если в конце исполнения модуля стоит символ то модуль работает в температурном диапазоне от минус 40 до плюс 55 °C. Если в конце исполнения модуля стоит символ то модуль работает в температурном диапазоне от плюс 5 до плюс 70 °C. Если символ ‘*’ отсутствует, то модуль работает в температурном диапазоне от плюс 5 до плюс 55 °C.

2 Дискретные модули, источники питания, процессорные модули, панель оператора, входящие в состав системы интеллектуальных модулей, не являются измерительными компонентами и не требуют свидетельства об утверждении типа средств измерений.

3 Сигналы от термопреобразователей сопротивления следующих градуировок

(по ГОСТ 6651-2009): ТСП50П, ТСПЮОП, а=0,00391 °C’1; ТСН100Н, а=0,00617 °С‘!; ТСМ50М, ТСМ100М, а=0,00426 "С1: ТСП50П. ТСПЮОП, а=0.00385 °C-1; ТСМ50М. ТСМ100М. а=0.00428 °C'1;

(по ГОСТ 6651-94): ТСП50П. ТСПЮОП, Wl(10=l,3910; ТСМЮ0М. W1()0=l,4280;

(по ГОСТ 6651-78): ТСП46П. W|0() = 1.3910; ТСМ53М. W|0()=l,4260.

4 Сигналы от термопар следующих градуировок (по ГОСТ Р 8.585-2001): ТВР, А-1; ТВР, А-2; ТВР. А-3; ТПР, ПР(В); ТПП. ПП(8); ТПП. ПП(Я); ТХА. ХА(К); ТХК. XK(L); ТХКН, ХК(Е); ТМК, МК(Т); ТЖК, ЖВД; ТИН. HH(N); ТМК. МК(М).

Рабочие условия применения:

- температура окружающего воздуха от плюс 5 до плюс 55 °C;

от минус 40 до плюс 55 °C (модули с символом от плюс 5 до плюс 70 °C (модули с символом

- нормальная температура (25 ± 5) °C;

- относительная влажность от 10 до 95 % при температуре плюс 35 °C,

- атмосферное давление от 84.0 до 106,7 кПа;

+22 +2

- питание от сети переменного тока напряжением (220 -зз) В частотой (50 '3) Гц;

- температура хранения от минус 40 до плюс 70 °C;

- температура транспортирования от минус 60 до плюс 50 °C

Габаритные размеры модуля ввода-вывода 108 х 98 х 68 мм.

107 х 97 х 61 мм.

Масса модуля ввода-вывода, не более 0,5 кг.

Срок службы, не менее 15 лет.

Знак утверждения типа

наносится на боковую панель модуля приклеиванием шильдика и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки системы входят:

- процессорный модуль, панель оператора и модули (комплектность по спецификации заказа):

- ответные части разъёмов модулей;

- паспорта на каждый модуль;

- комплект эксплуатационной документации;

- методика БНРД.421457.501 МП «Методика поверки»;

- упаковка.

Поверка

осуществляется в соответствии с документом БНРД.421457.501МП «Системы интеллектуальных модулей «ТЕКОНИК». Методика поверки», утверждённым ФГУП «ВНИИМС» 18.05.2015 г.

Перечень основных средств поверки приведён в таблице 3.

Таблица 3

Наименование эталонного средства измерений	Диапазон измерений/ воспроизведений	Пределы допускаемой основной погрешности
Нановольт- метр/микроомметр посто-я иного тока типа Agilent 34420А	О...ЮОМ 0... 100 Ом 0...1000 Ом	± (0,006% от уст.+ 0,0002% от диап.)
	0...10мВ	± (0,0050% от уст.+ 0,0003% от диап.)
	0...100 мВ	± (0,0040% от уст.+ 0,0004% от диап.)
	0...10 В	± (0,0030% от уст.+ 0,0004% от диап.)
Магазин сопротивления Р4831	0,001... 111111,10 Ом	класс точности 0,02/2*10'6
Калибратор СА 100	0...1 В	± (0,02% от уст.+ 0,005% от диап.)
Калибратор Fluke 9100	000,000...320,000 мВ	± (0,006% от уст.+ 4,16 мкВ)
	0,32001... 3,20000 В	± (0,006% от уст.+ 41,6 мкВ)
	03,2001... 32,0000 В	± (0,0065% от уст.+ 416 мкВ)
	03,2001... 32,0000 мА	± (0,014% от уст.+ 900 нА)
