Счетчики воды крыльчатые СВХ-15, СВГ-15 "СТРУМЕНЬ-ГРАН"

Назначение

Счетчики воды крыльчатые СВХ-15, СВГ-15 «СТРУМЕНЬ-ГРАН» (далее -счетчики), предназначены для измерения объема питьевой воды по СанПиН № 10-124 РБ-99 при температуре воды от 0,1 °C до 30 °C или объема воды в системах горячего водоснабжения, протекающей по трубопроводу при температуре воды от 0,1 °C до 90 °C, и давлении не более 1,6 МПа для счетчиков с корпусом из металлического материала и 1,0 МПа для счетчиков с корпусом из композиционного материала.

Область применения - в квартирах, частных домах, на предприятиях и других объектах коммунального хозяйства.

Описание

Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием воды крыльчатки, пропорциональных значению объема воды, протекающей через счетчик.

Поток воды через входной патрубок и сетчатый фильтр поступает в измерительную полость, где установлена крыльчатка, являющаяся единственной подвижной частью счетчика, погруженной в воду (сухоходный механизм). Вращение крыльчатки через магнитную муфту передается на редуктор отсчетного механизма, который преобразует число оборотов крыльчатки в показания роликового отсчетного устройства. Роликовое отсчетное устройство содержит пять оцифрованных барабанчиков для указания целых значений объема в м3. Кроме того, на циферблате счетного механизма в зависимости от исполнения имеются три оцифрованных барабанчиков и одна стрелочная шкала или четыре круговых (стрелочных)г^аий^ло-зволяющие регистрировать объем до 0,00005 м3.                   (([ flk/

Счетчик имеет сигнальную звездочку, которая используется для определения порога чувствительности.

Корпус счетчиков имеет входные и выходные патрубки с резьбой для подключения к трубопроводу.

Счетчики выпускают следующих исполнений:

СВХ-15 «СТРУМЕНЬ-ГРАН», СВГ-15 «СТРУМЕНЬ-ГРАН» - счетчики крыльчатые холодной и горячей воды с металлическим корпусом;

СВХ-15П «СТРУМЕНЬ-ГРАН», СВГ-15П «СТРУМЕНЬ-ГРАН» - счетчики крыльчатые холодной и горячей воды с корпусом из композиционного материала;

СВХ-15М «СТРУМЕНЬ-ГРАН», СВГ-15М «СТРУМЕНЬ-ГРАН» - счетчики крыльчатые холодной и горячей воды с металлическим корпусом с защитой от воздействия статического магнитного поля напряженностью до 300 кА/м и возможность установки и комплектованием радиомодулем;

СВХ-15И «СТРУМЕНЬ-ГРАН», СВГ-15И «СТРУМЕНЬ-ГРАН» - счетчики крыльчатые холодной и горячей воды с герконовым датчиком импульсов для рабо

ты в системах дистанционного съема информации.

Конструкцией счетчиков предусмотрена защита от воздействия внешнего статического магнитного поля напряженностью не более 100 кА/м или 300 кА/м.

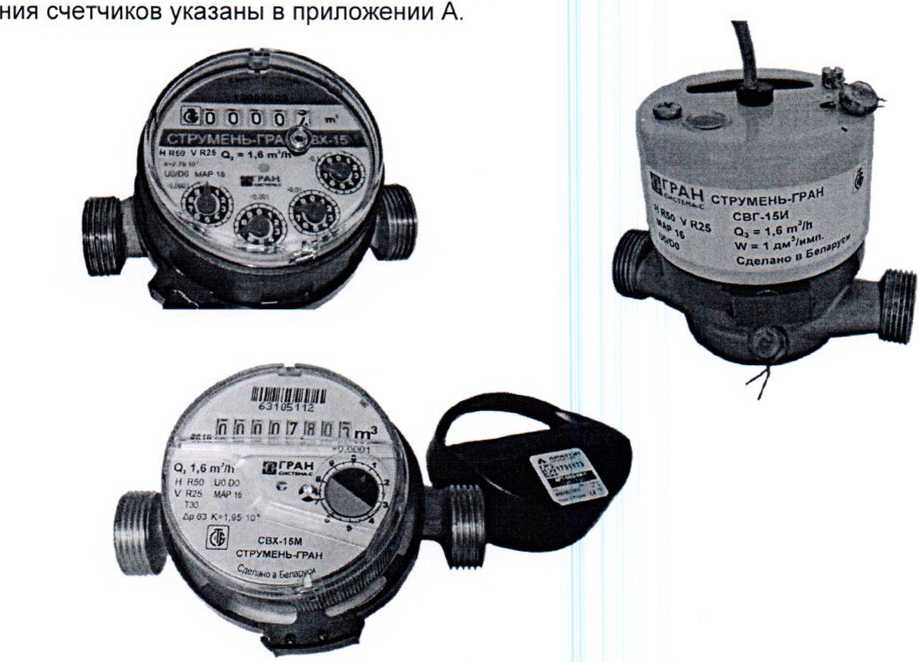

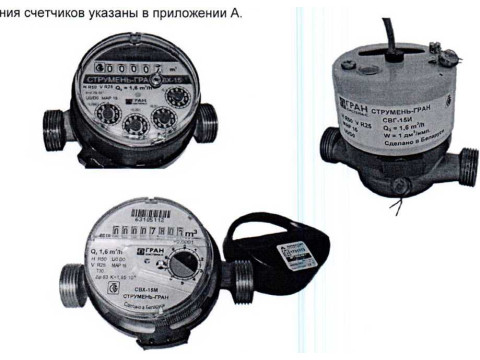

Внешний вид счетчиков воды представлен на рисунке 1. Места пломбирова-

Рисунок 1- Внешний вид счетчиков воды крыльчатых СВХ-15, СВГ-15

«СТРУМЕНЬ-ГРАН»

\/7

Государственный реестр 1 средств измерений / \ Республики Беларусь / \Для документов/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Счетчики «СТРУМЕНЬ-ГРАН» соответствуют ГОСТ ISO 4064-1-2017. Основные технические характеристики счетчиков указаны в таблице 1.

Таблица 1

Примечания: Максимальный расход Q4 - наибольший расход, при котором счетчик в течение короткого промежутка времени работает удовлетворительно в границах максимально допускаемой погрешности без ухудшения метрологических характеристик при его последующем использовании в нормированных рабочих условиях эксплуатации. Постоянный расход Q3 - наибольший расход в нормированных рабочих условиях эксплуатации, при котором счетчик работает удовлетворительно в границах максимально допускаемой погрешности. Переходный расход Q2 - расход, находящийся между постоянным расходом Q3 и минимальным расходом Qi, при котором диапазон расхода разделяется две области, «верхнюю область» и «нижнюю область», каждая из которых характеризуется своей максимально допускаемой погрешностью. Минимальный расход Qi - наименьший расход, при котором погрешность показаний счетчика не превышает максимально допускаемой по-

По устойчивости к воздействию температуры и влажности окружающего воздуха счетчики соответствуют группе исполнения В4 по ГОСТ 12997-84, но в диапазоне температур от 5 °C до 55 °C и относительной влажности 95 % при 40 °C.

Степень защиты, обеспечиваемые оболочками IP54 по ГОСТ 14254-2015.

По устойчивости и прочности к воздействию синусоидальных вибраций счетчики соответствуют группе исполнения N2 по ГОСТ 12997-84.

По устойчивости к воздействию атмосферного давления счетчики соответствуют группе исполнения Р1 по ГОСТ 12997-84.

Знак утверждения типа

Знак утверждения типа наносится на лицевую поверхность показывающего устройства методом сеткографии и на паспорт счетчика типографским способом.

Комплектность

Комплект поставки счетчиков соответствует таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ ISO 4064-1-2017 Счетчики холодной и горячей воды. Часть 1. Метрологические и технические требования

ГОСТ ISO 4064-2-2017 Счетчики холодной и горячей воды. Часть 2. Методы испытаний

ГОСТ 12997-84 Изделия ГСП. Общие технические условия.

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (код IP).

ТР ТС 020/2011 Электромагнитная совместимость технических средств.

МРБ МП.2251-2012 Счетчики воды крыльчатые СВХ-15, СВГ-15 «СТРУМЕНЬ-ГРАН». Методика поверки.

ТУ РБ 14506370.005-95 Счетчики воды крыльчатые СВХ-15, СВГ-15 «СТРУ-

МЕНЬ-ГРАН». Технические условия.

Заключение

Счетчики воды крыльчатые СВХ-15, СВГ-15 «СТРУМЕНЬ-ГРАН» соответствуют ТУ РБ 14506370.005-95, ГОСТ ISO 4064-1-2017, ГОСТ 12997-84, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 003 34124 от 04.06.2019, действительна до 03.06.2024).

Межповерочный интервал - не более 60 месяцев. Межповерочный интервал при применении в сфере законодательной метрологии в Республике Беларусь -не более 60 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93, тел. +375 17 334-98-13.

Аттестат аккредитации № BY/ 112 1.0025.
