Автоцистерны АЦ-4,9, автотопливозаправщики АТЗ-4,9
| Номер в ГРСИ РФ: | РБ 03 07 1412 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Цистерны |
| Производитель / заявитель: | ОАО "Гродненский механический завод" (ОАО «ГМЗ»), г. Гродно, Республика Беларусь |
Автоцистерны АЦ-4,9 (далее по тексту - автоцистерны) являются мерами полной вместимости и предназначены для транспортирования жидких нефтепродуктов с плотностью не более 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1412 17 |
| Наименование | Автоцистерны АЦ-4,9, автотопливозаправщики АТЗ-4,9 |
| Год регистрации | 2017 |
| Номер сертификата | 11173 |
| Дата регистрации | 2017-06-23 |
| Срок действия | 2022-06-23 |
| Получатель сертификата | ОАО "Гродненский механический завод", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Гродненский механический завод"
Адрес: 230003, г. Гродно, ул. Карского, 20
Контакты: тел.: (0152) 74-72-50, 74-72-55 // факс (0152) 77-02-00, gmz@gmz.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97. |
Поверители
Скачать
|
Описание типа РБ 03 07 1412 17 [2018-03-16]
rb-03-07-1412-17_2018-03-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1412 17 [2011-12-07]
rb-03-07-1412-17_2011-12-07.pdf
|
Скачать |
Описание типа
Назначение
Автоцистерны АЦ-4,9 (далее по тексту - автоцистерны) являются мерами полной вместимости и предназначены для транспортирования жидких нефтепродуктов с плотностью не более 860 кг/м3.
Автотопливозаправщики АТЗ-4,9 являются мерами полной вместимости и предназначены для транспортирования и заправки автомобилей, различных механизмов и машин жидкими нефтепродуктами с плотностью не более 860 кг/м3.
Автотопливозаправщики АТЗ-4,9 (далее по тексту - автоцистерны) не предназначены для осуществления торговли нефтепродуктами и расчетов между покупателем и продавцом, т.е. используются вне сферы законодательной метрологии.
Область применения - специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов.
Описание
Автоцистерны изготавливаются односекционные, двухсекционные: тип АЦ-4,9, модификация АТЗ-4,9, исполнения для двухсекционных АЦ-4,9/2, АТЗ-4,9/2.
Цистерны имеют овальную форму.
Автоцистерны изготовлены на базе автомобильного шасси ГАЗ.
По классификации ГОСТ 31286 автоцистерны относятся к транспортным средствам категории N2 .
Вид климатического исполнения У1 по ГОСТ 15150 для эксплуатации при температуре от минус 35 °C до плюс 40 °C.
Цистерны оборудованы:
- донными клапанами, трубопроводами с запорной арматурой;
- горловинами;
- крышками горловин, имеющими: дыхательный клапан и наливной люк для налива и контроля уровня налива;
- оборудованием для нижнего налива (по требованию заказчика).
Оборудование цистерн позволяет выполнять следующие операции:
- верхний налив нефтепродукта в цистерну; [[ 7 \
- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушно^ЖШ^еЗДр требованию заказчика); \\ дмумектов/ k
- слив нефтепродуктов насосом, установленным на автоцистерне;
- слив нефтепродуктов посторонним насосом;
- слив самотеком нефтепродукта из цистерны с или без рекуперации паровоздушной смеси.
В горловине каждой секции установлен указатель уровня налива нефтепродуктов.

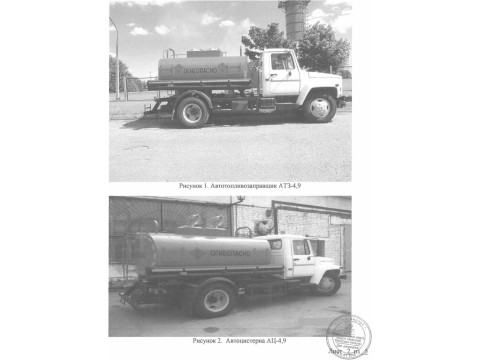

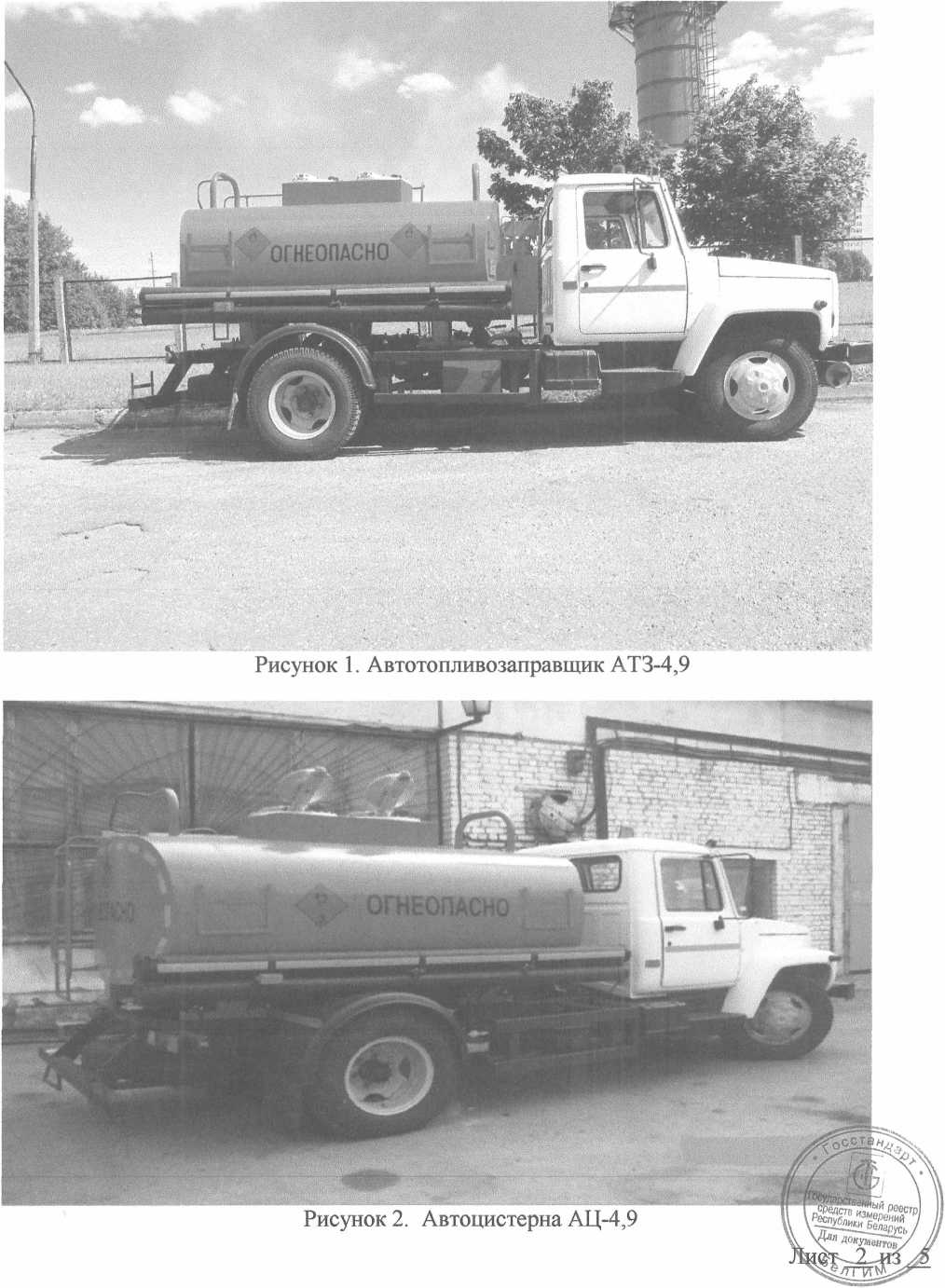

Общий вид автоцистерн АЦ-4,9 и АТЗ-4,9 приведен на рисунках 1 и 2.
Схема пломбировки цистерны от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |
|
Исполнения автоцистерн |
АЦ-4,9 АТЗ-4,9 |
АЦ-4,9/2, АТЗ-4,9/2 |
|
Номинальная вместимость автоцистерн (допускаемый предел отклонения вместимости ± 2 %), м* |
4,9 | |
|
Количество секций |
1 |
2 |
|
Номинальная вместимость секции, mj: -1 секция - II секция |
4,9 |
2,45 2,45 |
|
Относительная погрешность вместимости автоцистерн и секций от номинальной, %, не более |
±0,5 | |
|
Пределы допускаемой относительной погрешности счетчика АТЗ, % |
±0,5 | |
|
Габаритные размеры автоцистерн, мм, не более - длина - ширина - высота |
6450 2400 2700 | |
|
Габаритные размеры цистерн, мм, предельные отклонения согласно конструкторской документации - длина - ширина - высота |
2906 1808 1098 | |
|
Снаряженная масса автоцистерн, кг, не более |
3850 | |
|
Полная масса автоцистерн, кг, не более |
8100 | |
|
Распределение полной массы, кг, не более - на переднюю ось - на заднюю ось |
2100 6000 | |
|
Коэффициент заполнения цистерн, секций, не более |
0,98 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную табличку цистерны методом трафаретной печати.
Для документов
Государственный реестр средств измерений Республики Беларусь
Комплектность
В комплект поставки автоцистерны входит:
- автоцистерна в сборе;
- свидетельство о поверке согласно ТКП 8.003;
- паспорт, руководство по эксплуатации автоцистерны;
- комплект инструмента и принадлежностей;
- комплект запасных частей;
- эксплуатационная документация на комплектующие изделия.
Нормативные документы
ТУ РБ 500013376.009-2000 "Автоцистерна АЦ-4,9 и автотопливозаправщик АТЗ-4,9. Технические условия".
СТБ 8007-97 "Автоцистерны калиброванные. Методика поверки".
ГОСТ 27352-87 "Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования".
Инструкция. ГСИ. Счетчики жидкости СЖ (СЖ-ППО, СЖ-ППВ, СЖ-ППТ). Методика поверки, согласованная ГЦИ СИ ФГУП ВНИИР в декабре 2009 г.
Заключение
Тип «Автоцистерны АЦ-4,9, автотопливозаправщики АТЗ-4,9» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен в процессе производства и эксплуатации.
Автоцистерны АЦ-4,9, автотопливозаправщики АТЗ-4,9 соответствуют требованиям ТУ РБ 500013376.009-2000, ГОСТ 27352-87, ТР ТС 018/2011.
Межповерочный интервал - 24 месяца (для автоцистерн, применяемых в сфере законодательной метрологии).
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»
пр. Космонавтов, 56, 230003, г. Гродно факс (0152) 71 45 93, тел. (0152) 71 45 90, эл. почта: csms@csms.grodno.by,
аттестат аккредитации № BY/112 02.6.0.004 от 24.10.2008 г.
