Автоцистерны АЦ-5,5 и автотопливозаправщики АТЗ-5,5

Назначение

Автоцистерны АЦ-5,5 (далее по тексту - автоцистерны) являются мерами полной вместимости и предназначены для транспортирования жидких нефтепродуктов с плотностью не более 860 кг/м3.

Автотопливозаправщики АТЗ-5,5 являются мерами полной вместимости и предназначены для транспортирования и заправки автомобилей, различных механизмов и машин жидкими нефтепродуктами с плотностью не более 860 кг/м3.

Автотопливозаправщики АТЗ-5,5 (далее по тексту - автоцистерны) не предназначены для осуществления торговли нефтепродуктами и расчетов между покупателем и продавцом, т.е. используются вне сферы законодательной метрологии.

Область применения - специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов.

Описание

Автоцистерны изготавливаются как транспортные меры полной вместимости: тип АЦ-5,5, модификация АТЗ-5,5, исполнения для двухсекционных АЦ-5,5/2 и АТЗ-5,5/2. Вместимость автоцистерн - 5,5 м3, для двухсекционных 2,75 м3 для каждой секции.

Автоцистерны АЦ-5,5, АТЗ-5,5 (далее - автоцистерны) изготовлены на базе автомобильного шасси МАЗ.

По классификации ГОСТ 31286 автоцистерны относятся к транспортным средствам категории N2.

Вид климатического исполнения У1 по ГОСТ 15150 для эксплуатации при температуре от минус 35 до плюс 40 °C.

Цистерны имеют овальную форму, изготовлены из стали марки 09Г2С или коррозионно-стойких сталей марок 12Х18Н10Т, AISI, либо других сталей с прочностными характеристиками не ниже вышеуказанных.

Цистерны оборудованы:

- донными клапанами и сливными трубопроводами;

- отстойниками с кранами и трубопроводами для слива нефтепродуктов (по требованию заказчика);

- горловинами;

- крышками горловин, имеющими: дыхательный клапан и наливной люк для налива и контроля уровня налива;

- оборудованием для нижнего налива (по требованию заказчика);

- внутри односекционных цистерн - поперечными волнорезами.

Оборудование цистерн позволяет выполнять следующие операции:

- верхний налив нефтепродукта в цистерну;

- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушной смеси (по требованию заказчика);

- слив самотеком нефтепродукта из цистерны с или без рекуперации паровоздушной смеси.

В горловине каждой секции установлен указатель уровня налива нефтепродуктов.

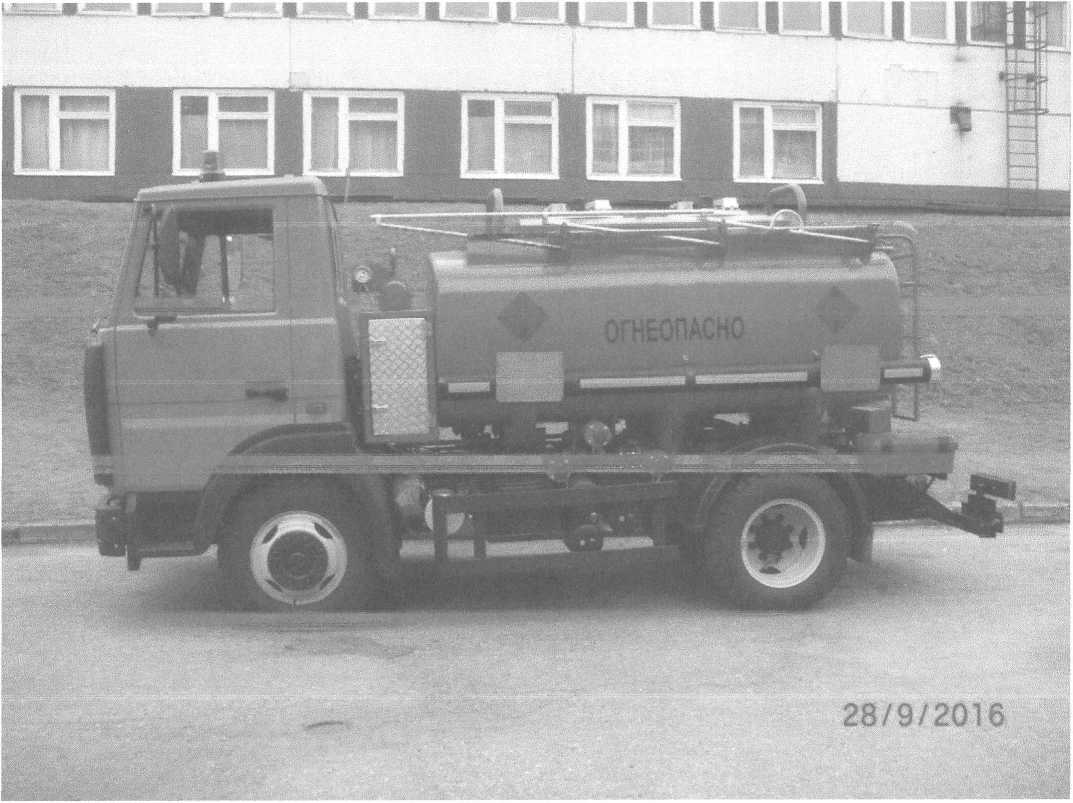

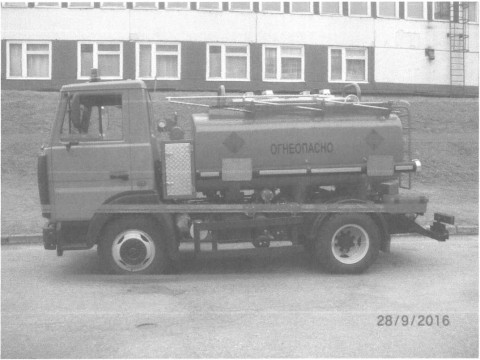

Общий вид автоцистерны приведен на рисунке 1.

Схема пломбировки цистерны от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении Ai и Приложении А2.

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации

типографским способом и на фирменную табличку цистерны методом гравиро,

росударстЕ

м Д<жум<

Z6

Комплектность

В комплект поставки автоцистерны входит:

- цистерна в сборе;

- паспорт согласно СТБ 8007;

- паспорт, руководство по эксплуатации автоцистерны;

- комплект инструмента и принадлежностей;

- эксплуатационная документация на комплектующие изделия.

Нормативные документы

ТУВУ 500013376.087-2012 "Автоцистерны АЦ-5,5 и автотопливозаправщики АТЗ-5,5. Технические условия".

СТБ 8007-97 "Автоцистерны калиброванные. Методика поверки".

ГОСТ 27352-87 "Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования".

Заключение

Автоцистерны АЦ-5,5 и автотопливозаправщики АТЗ-5,5 соответствуют требованиям ТУ BY 500013376.087-2012, ГОСТ 27352-87.

Межповерочный интервал - 24 месяца (для автоцистерн, применяемых в сфере законодательной метрологии).

Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации» пр. Космонавтов, 56,230003, г. Гродно факс (0152) 64 31 29, тел. (0152) 77 01 00, эл. почта: csms grodno@tut.by, аттестат аккредитации № BY/112 02.6.0.004 от 24.10.2008 г.
