Автоцистерны для перевозки нефтепродуктов ПМТ

Назначение

Автоцистерны для перевозки нефтепродуктов ПМТ (далее по тексту - автоцистерны) являются мерами полной вместимости и предназначены для транспортирования и заправки автомобилей, различных механизмов и машин жидкими нефтепродуктами с плотностью не более 860 кг/м3.

Автоцистерны не предназначены для осуществления торговли нефтепродуктами и расчетов между покупателем и продавцом, т.е. используются вне сферы законодательной метрологии.

Область применения - специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов.

Описание

Автоцистерны изготавливаются односекционные, двухсекционные, исполнений ПМТ-56091, ПМТ-56142, ПМТ-46135, ПМТ-36135 в зависимости от номинальной вместимости секций.

Цистерны выполнены в виде горизонтальной емкости, имеющей в поперечном сечении форму «чемодан» для ПМТ-56091, ПМТ-56142, ПМТ-46135 и «эллипс» для ПМТ-36135.

Автоцистерны изготовлены на базе автомобильных шасси МАЗ и ГАЗ.

По классификации ГОС!' 31286 автоцистерны относятся к транспортным средствам категории N3G (МАЗ-6317), N3 (МАЗ-6312, MA3-5337, МАЗ-5340) и N2 (МАЗ-4570, МАЗ-4571, МАЗ-4371, ГАЗ-3309).

Вид климатического исполнения У1 по ГОСТ 15150 для эксплуатации при температуре от минус 35 °C до плюс 40 °C.

Цистерны оборудованы:

- донными клапанами, трубопроводами с запорной арматурой;

- горловинами;

- крышками горловин, имеющими: дыхательный клапан и наливной люк для налива и контроля уровня налива;

- оборудованием для нижнего налива (по требованию заказчика).

Узел выдачи топлива автоцистерны устанавливается в ящике на раме шасси с правой стороны, сзади за цистерной или за кабиной водителя и комплектуется счетчиком жидкости СЖ-ППО.

Оборудование цистерн позволяет выполнять следующие операции:

- верхний налив нефтепродукта в цистерну;

- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушной смеси (пр требованию заказчика);                                                      I

- слив нефтепродуктов насосом, установленным на автоцистерне;

- слив нефтепродуктов посторонним насосом.

- слив самотеком нефтепродукта из цистерны с или без рекуперации паровоздушной смеси.

- заправку автомобилей, различных механизмов и машин с помощью насоса, установленного на автоцистерне.

В горловине каждой секции установлен указатель уровня налива нефтепродуктов.

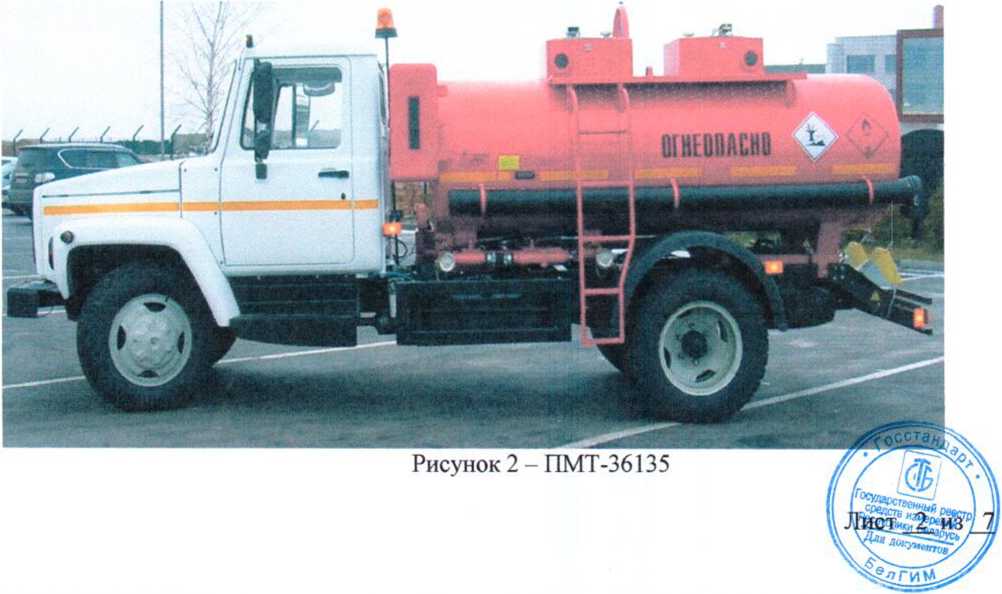

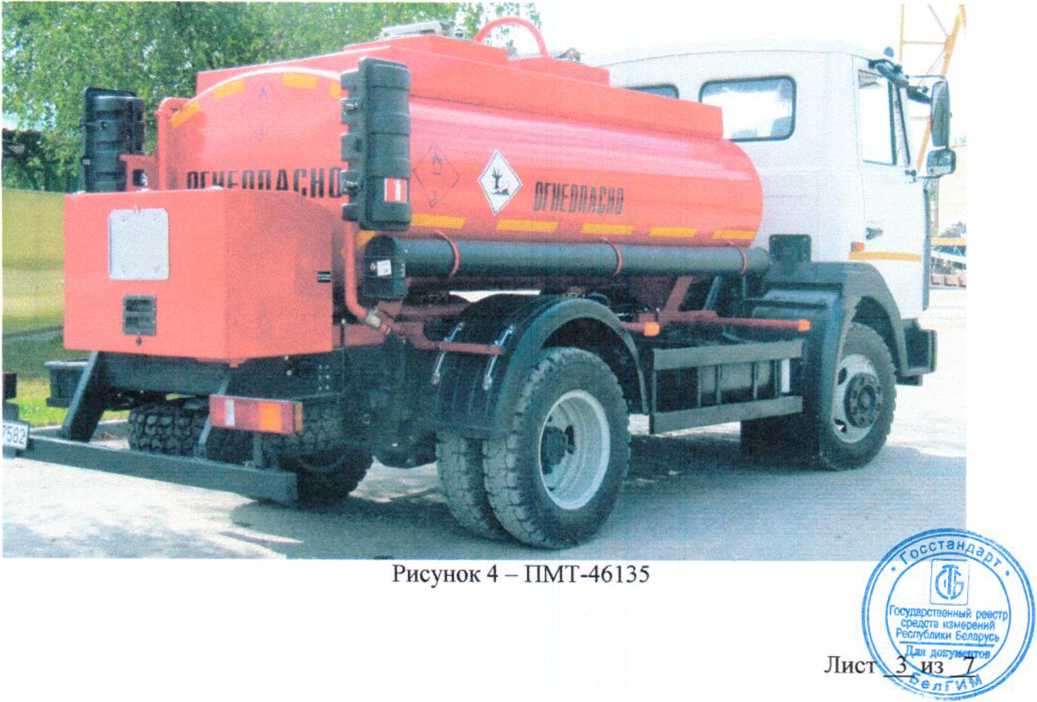

Общий вид автоцистерн ПМТ-56091, ПМТ-36135, ПМТ-56142 и ПМТ-46135 приведен на рисунках 1,2, 3,4.

Указание мест нанесения знака поверки приведено в Приложении А.

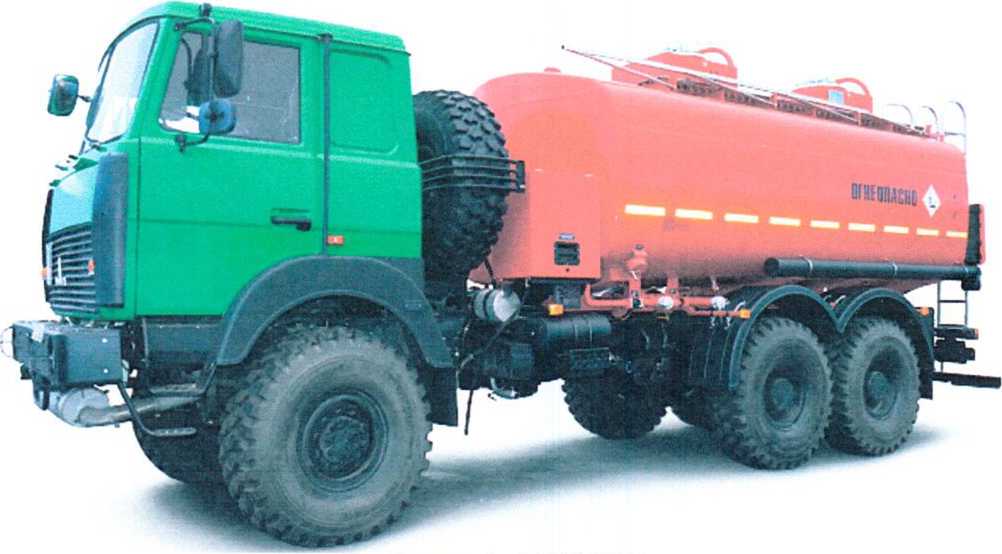

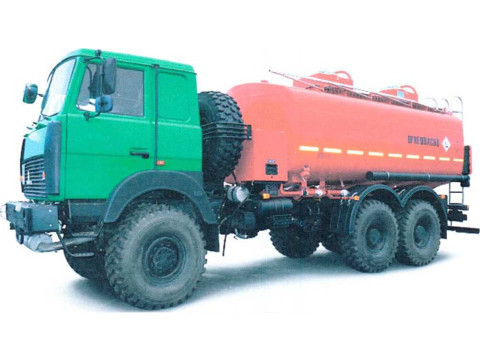

Рисунок 1 - ПМТ-56091

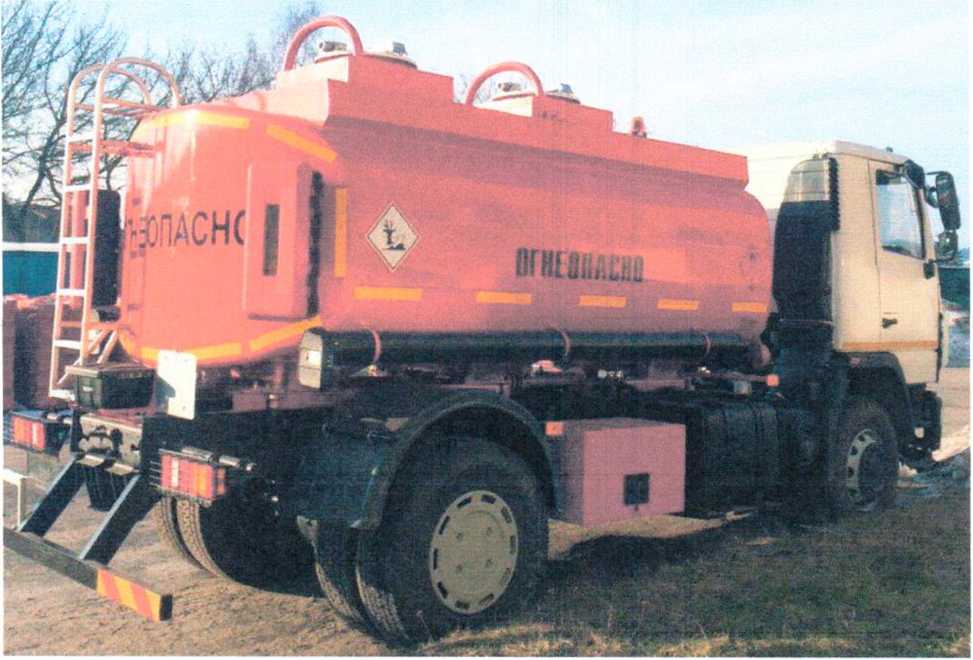

Рисунок^ - ГТМТ-56142

НОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приведены в таблице 1 и 2.

Таблица 1

Таблица 2.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по типографским способом и на фирменную табличку цистерны методом

Комплектность

В комплект поставки автоцистерны входит:

- цистерна в сборе;

- паспорт, руководство по эксплуатации автоцистерны;

- комплект инструмента и принадлежностей;

- комплект запасных частей;

- эксплуатационная документация на комплектующие изделия.

Нормативные документы

ТУ BY 190751251.013-2015 «Автоцистерны для перевозки нефтепродуктов ПМТ. Технические условия».

ГОСТ 8.600-2011 «Автоцистерны для жидких нефтепродуктов. Методика поверки».

ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования».

Поверка счетчиков жидкости проводится по документу: «Инструкция. ГСИ. Счетчики жидкости СЖ (СЖ-ГШО, СЖ-ППВ, СЖ ППТ). Методика поверки» (2009 г.).

Заключение

Тип «Автоцистерны для перевозки нефтепродуктов ПМТ» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечены в процессе производства и эксплуатации.

Автоцистерны для перевозки нефтепродуктов ПМТ соответствуют требованиям ТУ BY 190751251.013-2015, ГОСТ 27352-87, ТР ТС 018/2011, «Правилам по обеспечению безопасности перевозки опасных грузов автомобильным транспортом в Республике Беларусь».

Межповерочный интервал - 24 месяца (для автоцистерн, применяемых в сфере законодательной метрологии).

Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»

пр. Космонавтов, 56, 230003, г. Гродно

факс (0152) 64 31 29, тел. (0152) 77 01 00,

эл. почта: csms@csms.grodno.by,

аттестат аккредитации № BY/112 02.6.0.004 от 24.10.2008 г.
