Автоцистерны АЦ-10 и автотопливозаправщики АТЗ-10
| Номер в ГРСИ РФ: | РБ 03 07 1411 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Цистерны |
| Производитель / заявитель: | ОАО "Гродненский механический завод" (ОАО «ГМЗ»), г. Гродно, Республика Беларусь |
Автоцистерны АЦ-10 (далее по тексту - автоцистерны) являются мерами полной вместимости и предназначены для транспортирования жидких нефтепродуктов с плотностью не более 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1411 18 |
| Наименование | Автоцистерны АЦ-10 и автотопливозаправщики АТЗ-10 |
| Год регистрации | 2018 |
| Номер сертификата | 11553 |
| Дата регистрации | 2018-01-30 |
| Срок действия | 2023-01-30 |
| Получатель сертификата | ОАО "Гродненский механический завод", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Гродненский механический завод"
Адрес: 230003, г. Гродно, ул. Карского, 20
Контакты: тел.: (0152) 74-72-50, 74-72-55 // факс (0152) 77-02-00, gmz@gmz.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить по СТБ 8007-97 «Система обеспечения единства измерений Республики Беларусь. Автоцистерны калиброванные. Методика поверки». |
Поверители
Скачать
|
Описание типа РБ 03 07 1411 18 [2018-04-14]
rb-03-07-1411-18_2018-04-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1411 18 [2012-11-01]
rb-03-07-1411-18_2012-11-01.pdf
|
Скачать |
Описание типа
Назначение
Автоцистерны АЦ-10 (далее по тексту - автоцистерны) являются мерами полной вместимости и предназначены для транспортирования жидких нефтепродуктов с плотностью не более 860 кг/м3.
Автотопливозаправщики АТЗ-10 являются мерами полной вместимости и предназначены для транспортирования и заправки транспортных средств жидкими нефтепродуктами с плотностью не более 860 кг/м’.
Автотопливозаправщики АТЗ-10 (далее по тексту - автоцистерны) не предназначены для осуществления торговли нефтепродуктами и расчетов между покупателем и продавцом, т.е. используются вне сферы законодательной метрологии.
Область применения - специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов.
Описание
Автоцистерны изготавливаются односекционные, двухсекционные. Исполнения для односекционных автоцистерн: АЦ-10, АТЗ-10, для двухсекционных АЦ-10/2, АТЗ-10/2.
Цистерны имеют овальную форму.
Автоцистерны изготовлены на базе автомобильного шасси МАЗ.
По классификации ГОСТ 31286 автоцистерны относятся к транспортным средствам категории N3.
Вид климатического исполнения У1 по ГОСТ 15150 для эксплуатации при температуре от минус 35 °C до плюс 40 °C.
Цистерны оборудованы:
- донными клапанами, трубопроводами с запорной арматурой;
- горловинами;
- крышками горловин, имеющими: дыхательный клапан и наливной люк для налива и контроля уровня налива;
- оборудованием для нижнего налива (по требованию заказчика).
Оборудование автоцистерн позволяет выполнять следующие операции:
- верхний налив нефтепродукта в цистерну;
- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушиой..с,меси (по требованию заказчика); V
- слив нефтепродуктов насосом, установленным на автоцистерне;
- слив нефтепродуктов посторонним насосом;
- слив самотеком или через насос нефтепродукта из цистерны с или без рекуперации паровоздушной смеси.
Автотопливозаправщик кроме вышеперечисленных операций позволяет производить выдачу нефтепродуктов через счетное устройство.
В горловине каждой секции установлен указатель уровня налива нефтепродуктов.

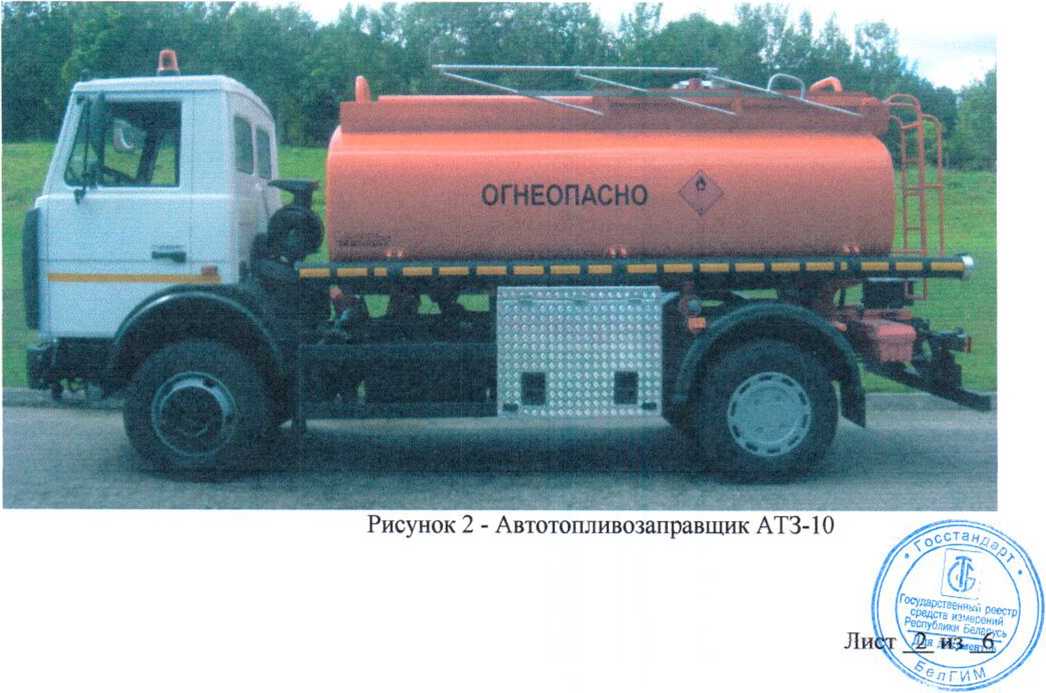

Общий вид автоцистерн АЦ-10 и АТЗ-10 приведен на рисунках 1 и 2.
Схема пломбировки цистерн от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении Ai и Приложении А2.

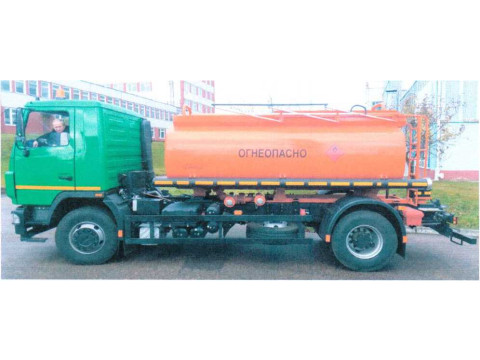

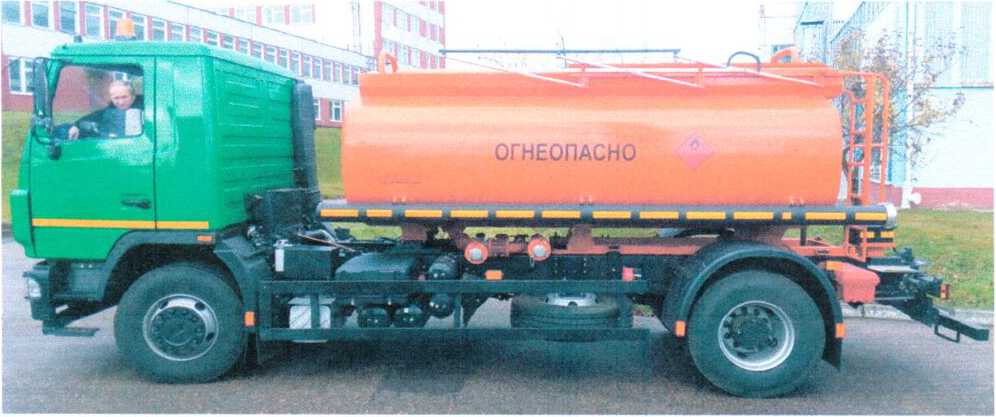

Рисунок 1 - Автоцистерна АЦ-10
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |
|
Исполнения автоцистерн |
АЦ-10, АТЗ-10 |
АЦ-10/2, АТЗ-10/2 |
|
Номинальная вместимость автоцистерн (допускаемый предел отклонения вместимости ± 2 %), м3 |
10 | |
|
Количество секций |
1 |
2 |
|
Номинальная вместимость секции, м3: -1 секция - II секция |
10 |
5 5 |
|
Относительная погрешность вместимости автоцистерн и секций от номинальной, %, не более |
±0,5 | |
|
Пределы допускаемой относительной погрешности счетчика жидкости, % |
± 0,5 | |
|
Габаритные размеры автоцистерн, мм, не более - длина - ширина - высота |
7300 (7900) 2500 (2550) 3100(3300) | |
|
Габаритные размеры цистерн, мм, предельные отклонения согласно конструкторской документации - длина - ширина - высота |
4000 2258 1563 | |
|
Снаряженная масса автоцистерн, кг, не более |
8000 (9500) | |
|
Полная масса автоцистерн, кг, не более |
18000 (19000) | |
|
Распределение полной массы, кг, не более - на переднюю ось - на заднюю ось |
6500 (7500) 11500 | |
|
Коэффициент заполнения цистерн, секций, не более |
0.98 | |
|
Примечание - в скобках приведены значения в зависимости от марки шасси МАЗ | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную табличку цистерны методом гравирования.
Комплектность
В комплект поставки автоцистерны входит:
- автоцистерна в сборе;
- свидетельство о поверке согласно ТКП 8.003;
- паспорт, руководство по эксплуатации автоцистерны;
- комплект инструмента и принадлежностей;
- комплект запасных частей;
- эксплуатационная документация на комплектующие изделия.
Нормативные документы
ТУ РБ 500013376.015-2000 «Автоцистерны АЦ-10 и автотопливозаправщики АТЗ-10. Технические условия».
СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки».
ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования».
Поверка счетчиков жидкости проводится по документу: «Инструкция. ГСИ. Счетчики жидкости СЖ (СЖ-ППО, СЖ-ППВ, СЖ ППТ). Методика поверки» (2009 г.).
Заключение
Тип «Автоцистерны АЦ-10, автотопливозаправщики АТЗ-10» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен в процессе производства и эксплуатации.
Автоцистерны АЦ-10, автотопливозаправщики АТЗ-10 соответствуют требованиям ТУ РБ 500013376.015-2000, ГОСТ 27352-87, ТР ТС 018/2011, «Правилам по обеспечению безопасности перевозки опасных грузов автомобильным транспортом в Республике Беларусь».
Межповерочный интервал - 24 месяца (для автоцистерн, применяемых в сфере законодательной метрологии).
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»
пр. Космонавтов, 56, 230003, г. Гродно факс (0152) 71 45 93, тел. (0152) 71 45 90, эл. почта: csms@,csms.grodno.by,
аттестат аккредитации № BY/112 02.6.0.004 от 24.10.2008 г.
