Cистемы измерительные для сжиженного газа IPM-01 на базе автоцистерн
| Номер в ГРСИ РФ: | РБ 03 07 4395 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Цистерны |
| Производитель / заявитель: | "AUREX LPG Sp. z o.o.", Польша |
Системы измерительные для сжиженного газа IPM-01 на базе автоцистерн предназначены для отпуска сжиженного газа потребителю.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4395 15 |
| Наименование | Cистемы измерительные для сжиженного газа IPM-01 на базе автоцистерн |
| Год регистрации | 2015 |
| Номер сертификата | 10096 |
| Дата регистрации | 2015-11-26 |
| Срок действия | 2020-11-26 |
| Получатель сертификата | фирма "AUREX LPG Sp. z o.o.", Польша (PL) |
Производитель / Заявитель
фирма "AUREX LPG Sp. z o.o."
Адрес: 05-090, Raszyn, ul Kosciuszki 8
Контакты: + 48 22 720-33-79 / aurex@aurexlpg.cjm.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Системы метрологически обеспечены в Республике Беларусь при условии предоставления заказчиком или обслуживающей организацией эталонного оборудования. |
| Методика поверки | Поверка проводится по МРБ МП. 2059-2010 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 4395 15 [2010-10-08]
rb-03-07-4395-15_2010-10-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4395 15 [2016-06-22]
rb-03-07-4395-15_2016-06-22.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные для сжиженного газа IPM-01 на базе автоцистерн предназначены для отпуска сжиженного газа потребителю.
Область применения - предприятия химической, нефтехимической, нефтеперерабатывающей и других отраслей промышленности и энергетики, в том числе во взрывоопасных условиях.
Описание
Системы измерительные для сжиженного газа IPM-01 на базе автоцистерн могут монтироваться на цистернах, прицепах и полуприцепах, предназначенных для транспортировки сжиженного углеводородного газа (СУГ). В состав системы входит: цистерна, массовый расходомер PROMASS/LPGmass фирмы« Endress+ Hauser» ( Швейцария), электронное счетное устройство ТЕ 550 фирмы S.A.M.P.I. (Италия), а также сепаратор газа А8340А , обратный клапан А2885 и дифференциальный клапан фирмы Liguid Controls Europe (Италия) и дополнительное технологическое оборудование.
Цистерна, на которую монтируется система, должна иметь свидетельство допуска транспортного средства для перевозки опасного груза (СУГ).
При измерении количества СУГ из цистерны насос нагнетает СУГ в сепаратор. В сепараторе газовая фаза отделяется от жидкой фазы, затем жидкая фаза подается в расходомер, а газовая фаза направляется обратно в цистерну. Измеренное количество СУГ подается через клапан выдачи в резервуар потребителя. Количество выданного СУГ индицируется на дисплее электронного счетного устройства в единицах объема и массы.
Принцип измерения основан на принципе контролируемого возбуждения сил Кориолиса. Эти силы возникают в системе, в которой одновременно присутствуют линейное и вращательное движение. Амплитуда силы Кориолиса зависит от движущейся массы, ее скорости в системе и, следовательно, массового расхода.
Внешний вид системы измерительной для сжиженного газа IPM-01 на базе автоцистерны приведен на рисунке 1.

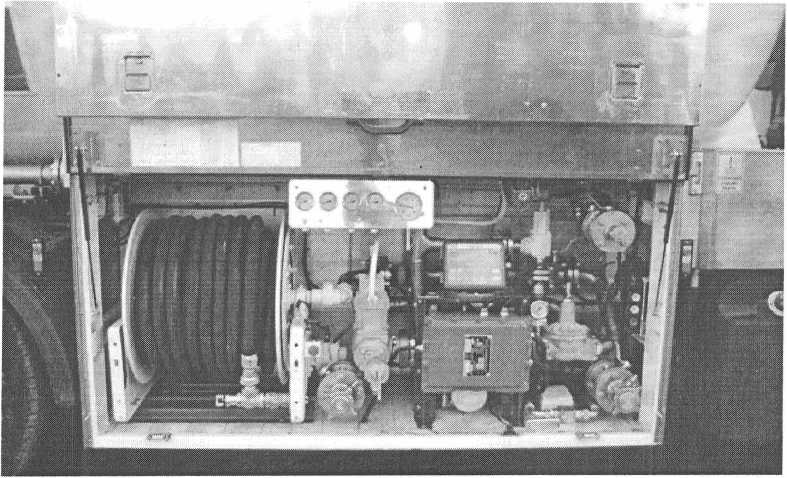

Рисунок 1 - Внешний вид системы измерительной для сжиженного газа IPM-01 на базе автоцистерны.
Схема пломбировки системы измерительной для сжиженного газа IPM-01 на базе автоцистерны от несанкционированного доступа с указанием мест для нанесения оттисков знака поверки и знака поверки (клеймо-наклейка) приведена в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики системы измерительной для сжиженного газа IPM-01 на базе автоцистерн приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Класс точности по СТБ 8024-2012 |
1,0 |
|
Максимальная вместимость автоцистерн, дм3 |
55000 |
|
Габаритные размеры, мм, не более |
2500х2400х1500 |
|
Масса, кг, не более |
500 |
|
Минимальное количество измеряемой жидкости, дм3 |
100 |
|
Пределы допускаемой относительной погрешности при измерении объема сжиженного газа, % |
±1 |
