Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические "Вспышка-АЗТ"

Назначение

Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка-АЗТ» (далее - регистраторы) предназначены для определения температуры вспышки нефтепродуктов в закрытом тигле по методу Пенски - Мартенса в соответствии с требованиями СТБ ИСО 2719-2002 метод А и метод В, ГОСТ 6356-75 и для определения температуры вспышки растительных масел в закрытом тигле по ГОСТ 9287-59.

Область применения - промышленные предприятия и научно-исследовательские лаборатории.

Описание

Принцип действия регистраторов заключается в нагреве пробы нефтепродукта в закрытом тигле с установленной скоростью до вспышки паров нефтепродукта или растительных масел над его поверхностью и фиксации температуры вспышки в соответствии с СТБ ИСО 2719-2002 метод А и метод В, ГОСТ 6356-75 и ГОСТ 9287-59.

Регистратор состоит из размещенных внутри корпуса блока нагрева и блока управления. Буквенно-цифровой индикатор и клавиатура размещены на передней панели. Регистратор производит автоматическую установку скоростей нагрева и начала поджига, в зависимости от выбранного режима работы. Объем пробы и конструкция нагревателя обеспечивают равномерный нагрев пробы до вспышки

паров над его поверхностью.

Работа регистратора осуществляется автоматически. Существует также

возможность работы в полуавтоматическом режиме с участием оператора.

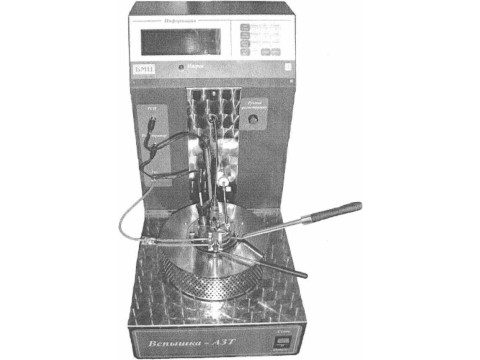

Внешний вид регистратора приведен на рисунке 1.

Схемы с указанием мест для нанесения знака поверки Приложении А.

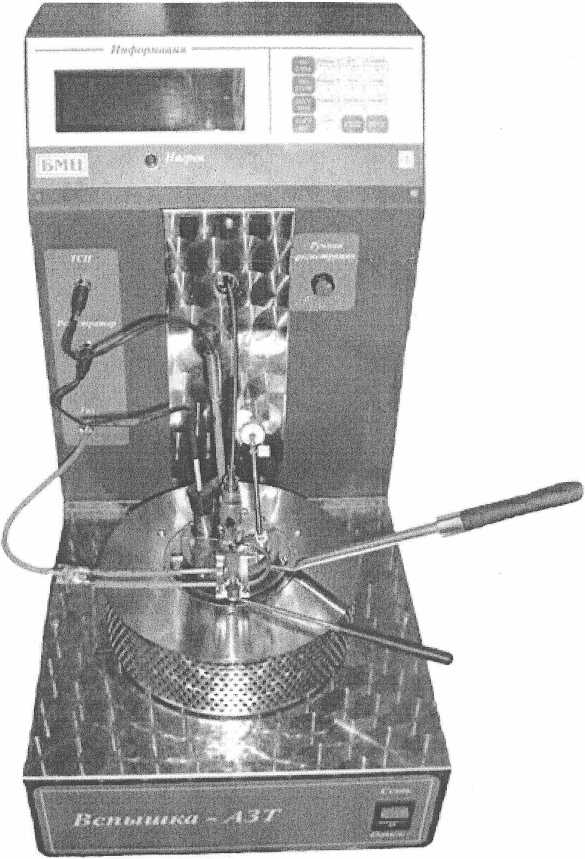

Рис. 1 Внешний вид регистратора «Вспышка-АЗТ»

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ДОКУМЕНТЫ

Диапазон регистрации температур вспышки.....................от О °C до 400 °C

Диапазон определяемых температур вспышки...............от 5 °C до 350 °C

Пределы допускаемой абсолютной погрешности при определении температуры вспышки для метода А и В по СТБ ИСО 2719 определяют по формуле

где х- результат измерений, °C;

м- аттестованное значение температуры вспышки стандартного образца или значение аттестованной смеси, °C;

R- воспроизводимость метода, °C.

Пределы допускаемой абсолютной погрешности при определении темпера

туры вспышки по ГОСТ 6356 для проб с температурой вспышки до 104 °C включительно...............................................

-свыше 104 °C.............................................................

по ГОСТ 9287.............................................................

Сходимость результатов для метода А по СТБ ИСО 2719 не более значе

ний, приведенных в таблице 1. Таблица 1

Сходимость результатов для метода В по СТБ ИСО 2719 не более значений, приведенных в таблице 2.

Таблица 2

Сходимость результатов измерений по ГОСТ 6356, не более: для проб с температурой вспышки

до 104 °C включительно..................................................................2

-свыше 104 °C

По ГОСТ 9287 не более.........................................................................3

Воспроизводимость R результатов для метода А по СТБ ИСО 2719 не более значений, приведенных в таблице 3.

Таблица 3

Воспроизводимость результатов для метода В по СТБ ИСО 2719 не более значений, приведенных в таблице 4.

Таблица 4

Воспроизводимость результатов измерений по ГОСТ 6356, не более: для проб с температурой вспышки

до 104 °C включительно

-свыше 104 °C

по ГОСТ 9287, не более...................................................................3

Скорость нагрева пробы материала:

по СТБ ИСО 2719 метод А.......................................................5-6 °С/мин;

по СТБ ИСО 2719 метод В.......................................................1-2 °С/мин;

по ГОСТ 6356..........................................................................5-6 °С/мин;

по ГОСТ 9287.....................................................................1,6-2,4 °С/мин

Потребляемая мощность, не более................................................600 Вт

Масса регистратора, не более..........................................................16 кг

Габаритные размеры, не более........................................400x300x465 мм

Время непрерывной работы, не более..................................................8 ч

Средний срок службы, не менее......................................................6 лет

Знак утверждения типа

Знак Утверждения типа наносится на паспорт типографским способом и на лицевую панель регистратора методом шелкографии.

Комплектность

Комплект поставки представлен в таблице 5:

Таблица 5

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Технические условия ТУ BY 100270996.014-2012 «Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка-АЗТ».

СТБ ИСО 2719-2002 "Метод определения температуры вспышки на приборе Мартенс - Пенского с закрытым тиглем."

МРБ МП.2240-2012 «Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка-АЗТ». Методика поверки.

Заключение

Регистраторы соответствуют ТУ РБ 100270996.014-12, ГОСТ 6356-75, ГОСТ 9287-59, СТБ ИСО 2719-2002, EN ISO 2719-2002 в части требований, предъявляемых к сходимости, повторяемости и воспроизводимости результатов измерений.

Регистраторы соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01.ТР004 003 18503 от 14.09.2016).

Межповерочный интервал-не более 12 месяцев (для регистраторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
