Системы сбора информации телеметрические ИНДЕЛ
| Номер в ГРСИ РФ: | РБ 03 23 0817 09 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ЗАО "ИНДЕЛКО", г. Минск |
Системы сбора информации телеметрические ИНДЕЛ предназначены для дистанционного многоканального измерения по радиоканалу и каналу GSM сигналов от стандартных датчиков с выходным напряжением от 0 до 5 В или токовым выходом от 4 до 20 мА (при подключенных внутренних резисторах 249 Ом). Дополнительные возможности: сбор информации от контактных датчиков (дискретное изменение напряжения от 0 до 5 В), управление исполни тельными устройствами с напряжением до 50 В. током до 100 мА, интерфейс RS2? 2 или RS485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 0817 09 |
| Наименование | Системы сбора информации телеметрические ИНДЕЛ |
| Год регистрации | 2009 |
| Номер сертификата | 7748 |
| Дата регистрации | 2012-03-29 |
| Срок действия | 2014-05-22 |
| Получатель сертификата | ЗАО "ИНДЕЛКО", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "ИНДЕЛКО"
Адрес: 220040, г. Минск, ул. Богдановича, 155
Контакты: (017)262-64-81 / (017)262-51-98 / E-mail: alex@indel.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 635-99 (утверждена ГП "ЦЭСМ") |
Поверители
Скачать
|
Описание типа РБ 03 23 0817 09 [2007-01-01]
rb-03-23-0817-09_2007-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 0817 09 [2009-07-09]
rb-03-23-0817-09_2009-07-09.pdf
|
Скачать |
Описание типа
Назначение
Системы сбора информации телеметрические ИНДЕЛ предназначены для дистанционного многоканального измерения по радиоканалу и каналу GSM сигналов от стандартных датчиков с выходным напряжением от 0 до 5 В или токовым выходом от 4 до 20 мА (при подключенных внутренних резисторах 249 Ом). Дополнительные возможности: сбор информации от контактных датчиков (дискретное изменение напряжения от 0 до 5 В), управление исполни тельными устройствами с напряжением до 50 В. током до 100 мА, интерфейс RS2? 2 или RS485.
Основной областью применения является контроль технологических процессов в различных областях энергетики, нефтяной и химической промышленности, машиностроении, металлургии и т.д.
Описание
Система сбора информации телеметрическая ИНДЕЛ состоит из диспетчерского терминала ИНДЕЛ-1700. подключаемого к персональному компьютеру, и удаленных контроллеров нижнего уровня ИНДЕЛ-1708, ИНДЕЛ-1716 (контроллеры и их количество поставляются в различном сочетании - либо только ИНДЕЛ-1708. либо только ИНДЕЛ-1716, либо ИНДЕЛ-1708 и И) ДЕЛ-1716).
Выходные сигналы от датчиков (напряжения постоянного тока от 0 до 5 В или постоянного тока от 4 до 20 мА) поступают на удаленные контроллеры нижнего уровня ИНДЕЛ-1708. ИНДЕЛ-1716. где преобразуются 12-ми разрядным аналого-цифровым преобразователем (АЦП) в цифровое значение. По опросу от диспетчерского терминала ИНДЕЛ-1700 или по самостоятельному запросу преобразованные АЦП значения передаются на диспетчерский терминал ИНДЕЛ-1700 по радиоканалу или каналу GSM. Принятые данные передаются на ПЭВМ.
Дополнительно удаленные контроллеры нижнего уровня ИНДЕЛ-1708. ИНДЕЛ-1716 принимают сигналы от контактных (цифровых) входов и выдают сигналы управления (выход типа «Открытый коллектор»), а контроллеры ИНДЕЛ-1716 выдают на выходе постоянное напряжение от 0 до 5 В от 8-ми разрядного цифругжадцгового преобразователя (ЦАП).
Схема с указанием места нанесения описка знака поверки и места Майесения знака поверки в виде клейма-наклейки приведена в Приложении А. !> I
Внешний вид систем приведен на рисунке 1. v '' . . /7
V "
Лист I Листов 5

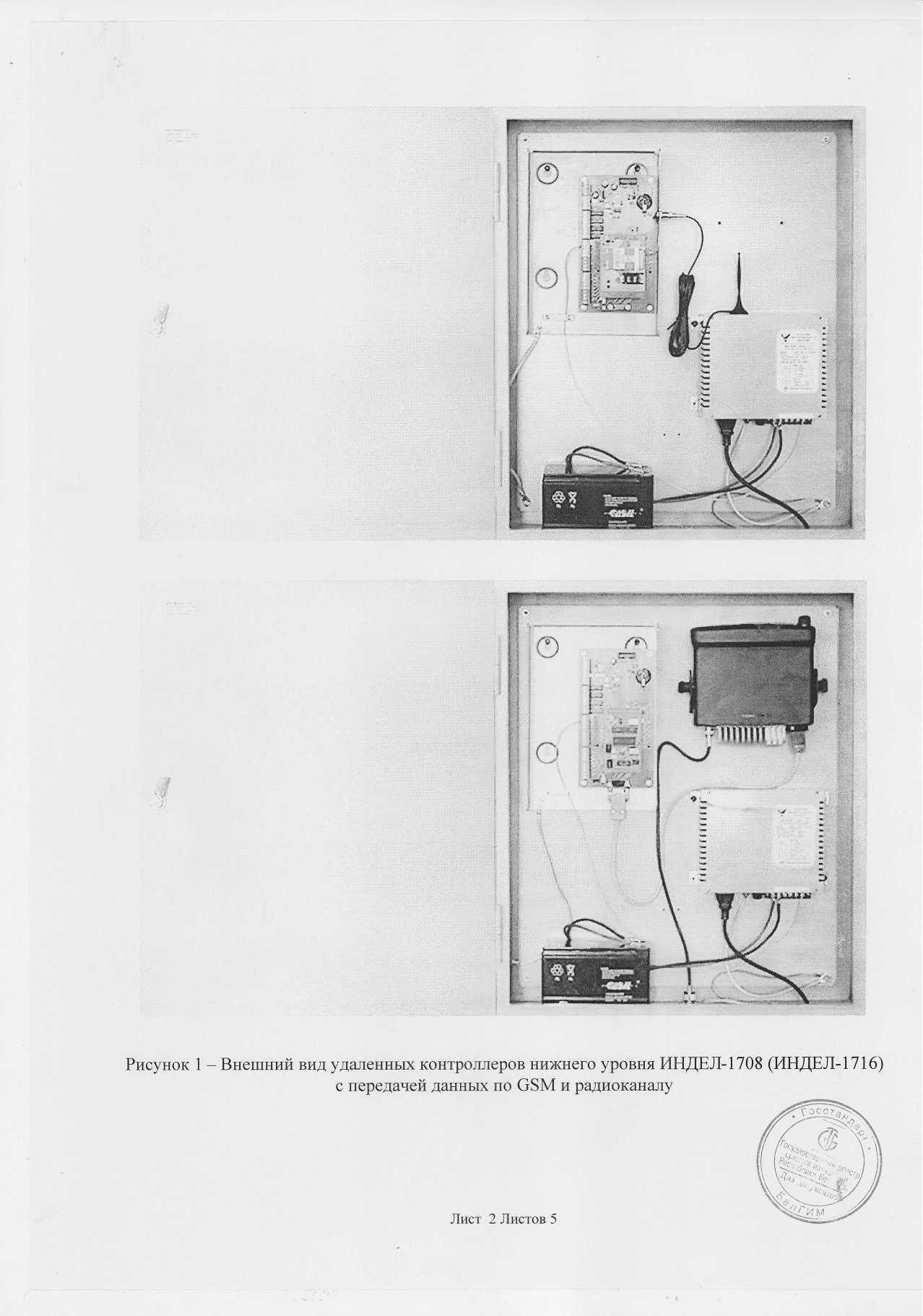

Рисунок 1
Лист 2 Листов 5
- Внешний вид удаленных контроллеров нижнего уровня ИНДЕЛ-1708 (ИНДЕЛ-1716) с передачей данных по GSM и радиоканалу
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон входного сигнала напряжения постоянного тока, В |
от 0 до 5 |
|
Диапазон входного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой погрешности измерения, приведённой к диапазону измерения, % |
±2,5 |
|
Количество аналоговых входов: для кон троллера нижнего уровня ИНДЕЛ-1708 для контроллера нижнего уровня ИНДЕЛ-1716 |
4 от 8 до 141 |
|
Для контроллера нижнего уровня ИНДЕЛ-1716: количество аналоговых выходов диапазон выходного напряжения постоянного тока, В пределы допускаемой относительной погрешности установки выходного напряжения постоянного тока, % |
от 4 до 64 от 0 до 5 ±2,5 Ь |
|
Количество цифровых входов: для контроллера нижнего уровня ИНДЕЛ-1708 для контроллера нижнего уровня ИНДЕЛ-1716 |
8 от 16 до 276 |
|
Количество выходов типа «Открытый коллектор»: для контроллера нижнего уровня ИНДЕЛ-1708 для контроллера нижнего уровня ИНДЕЛ-1716 |
8 от 16 до 270 |
|
Интерфейс RS232 или RS485, шт |
1 |
|
Напряжение питания переменного тока, В |
от 187 до 242 |
|
Потребляемая мощность, В А, не более: для дежурного режима для режима передачи информации |
5 120 |
|
Время работы при пропадании сетевого напряжения питания, ч, не менее |
2 |
|
Степень защиты оболочек по ГОСТ 14254-96 |
IP20 |
|
Габаритные размеры, мм, не более: - диспетчерский терминал ИНДЕЛ-1700 - контроллер нижнего уровня ИНДЕЛ-1708 - контроллер нижнего уровня ИНДЕЛ-1716 |
700x500x230 700x500x230 700x500x230 |
|
Масса, кг, не более: - диспетчерский терминал ИНДЕЛ-1700 - контроллер нижнего уровня ИНДЕЛ-1708 - контроллер нижнего уровня ИНДЕЛ-1716 |
22 22 22 |
По требованиям безопасности система соответствует классу защиты I по ГОСТ 12.2.091.
Уровень индустриальных радиопомех, создаваемых системой при работе, не превышает значений, установленных СТБ ЕН 55022-2006 для оборудования класса В.
Система устойчива к электростатическим разрядам и соответствует степени жесткости 2 (контактный разряд), критерию качества функционирования В по СТБ МЭК 61000-4-2-2006.
Система устойчива к кондуктивным помехам, наведенным радиочастотным электромагнитным полем на портах электропитания переменного тока, и соответствует степени жесткости 2, критерию качества функционирования А по СТБ ЕН 55024-2006.
Лист 3 Листов 5
Знак утверждения типа
Знак утверждения типа наносится на шильдик диспетчерского терминала ИНДЕЛ-1700 и шильдик контроллера нижнего уровня ИНДЕЛ-1708, ИНДЕЛ-1716, и типографским способом на титульный лист РЭ.
Комплектность
В комплект поставки системы сбора информации телеметрической ИНДЕЛ должны входить изделия и документация, перечисленные в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Кол., шт. |
|
1. Диспетчерский терминал ИНДЕЛ-1700 |
ИНДЕЛ.033.17.002 |
* |
|
2. Контроллер нижнего уровня ИНДЕЛ-1708 |
ИНДЕЛ.ОЗЗ. 17.003 |
♦ |
|
3. Контроллер нижнего уровня ИНДЕЛ-1716 |
ИНДЕЛ.033.17.004 |
* |
|
4. Руководство по эксплуатации |
ИНДЕЛ.ОЗЗ. 17.005 ТО |
1 |
|
5. Методика поверки |
МП.МН 635-99 |
1 |
|
Примечание: * - поставляется в количестве, согласованном с заказчиком. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 14590353.001-99 «Система сбора информации телеметрическая ИНДЕЛ».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
МП.МН 635-99 «Система сбора информации телеметрическая ИНДЕЛ. Методика поверки».
Заключение
Системы сбора информации телеметрические ИНДЕЛ соответствуют ТУ РБ 14590353.001-99, ГОСТ 22261-94, МП.МН 635-99.
Межповерочный интервал - не более 12 месяцев (для систем, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. +37517-334-98-13. с
Аттестат аккредитации № BY/112 02.1.0.0025.
