Рефлектометры оптические ОР-2-2

Назначение

Рефлектометры оптические ОР-2-2 (далее - рефлектометры) предназначены для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.

Рефлектометры могут применяться при производстве оптических волокон (ОВ) и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них (рефлектометр оптический ОР-2-2), а также для применения в составе автоматизированных систем удаленного тестирования ОВ для контроля параметров ВОЛС и прогнозирования неисправностей в них (рефлектометр оптический OP-2-2 RTU).

Описание

Принцип действия рефлектометров основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по волоконному световоду мощного одиночного оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и волоконно-оптической линии связи.

Управление работой рефлектометра, обработка, отображение и хранение результатов измерения осуществляется с помощью ПЭВМ типа Notebook.

Рефлектометр имеет две модификации:

- рефлектометр оптический ОР-2-2, являющийся переносным прибором, состоящим из базового блока и различных сменных оптических блоков, обеспечивающих измерение параметров многомодовых и одномодовых ОВ на длинах волн 0,85 мкм, 1,3 мкм, 1,31 мкм и 1,55 мкм;

- рефлектометр оптический OP-2-2 RTU, являющийся стационарным прибором, устанавливаемым в телекоммуникационные стойки, обеспечивающим измерение параметров одномодовых ОВ на длинах волн 1,55 мкм и 1,625 мкм.

Место нанесения поверительного клейма-наклейки и оттиска поверительного^ждейма приведено в приложении к описанию типа.

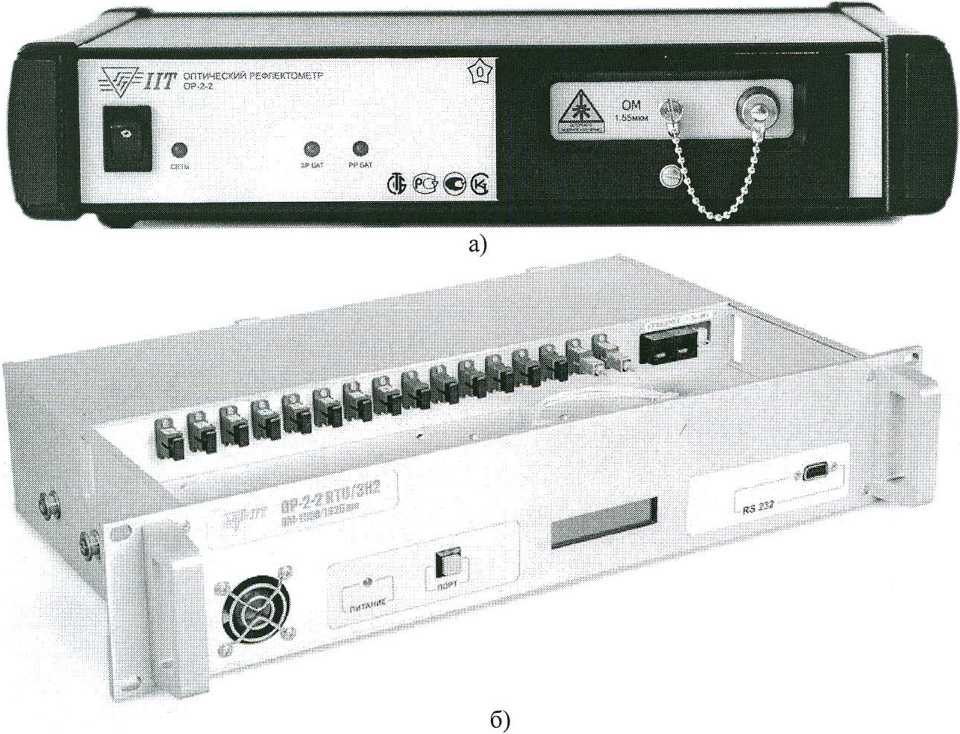

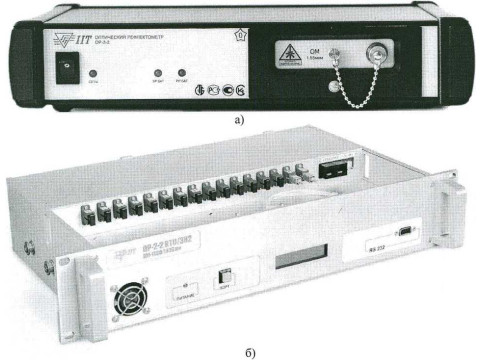

Общий вид рефлектометров представлен на рисунке 1.                      // Z @ ‘?Д

в)

Рисунок 1

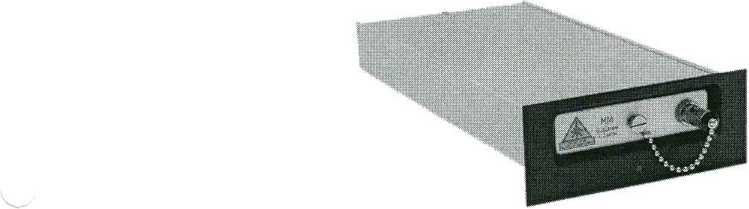

а) рефлектометр оптический ОР-2-2 б) рефлектометр оптический OP-2-2 RTU в) сменный оптический блок

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длина волны источника оптического излучения рефлектометра ОР-2-2, тип измеряемого

ОВ и длительность зондирующих импульсов указаны в таблице 1.

Таблица 1

Длина волны источника оптического излучения рефлектометра OP-2-2 RTU, тип измеряемого ОВ и длительность зондирующих импульсов указаны в таблице 2.

Таблица 2                                                                ____________

Примечание: три последних знака в обозначении исполнения (/XYZ) обозначают:

X - длина волны зондирующего импульса (смотри таблицу 2);

У - динамический диапазон измерения затухания (смотри таблицу 4);

Z - разрешение (интервал дискретизации сигнала обратного рассеяния dL: 1 - стандартное разрешение, 2 - высокое разрешение)

Допускаемое отклонение длительностей зондирующих импульсов, приведенных в таблицах 1,2:

- плюс 50 % и минус 20 % для длительности импульса 10 нс;

- плюс минус 20 % для длительности импульса 30 нс;

- плюс минус 10 % для остальных длительностей импульсов.

Диапазоны измерения расстояний:

- 2, 5, 10, 20, 40, 80 км для многомодовых ОВ;

- 2, 5, 10, 20, 40, 80, 120, 160, 240 км для одномодовых ОВ.                ///(^

Пределы допускаемой абсолютной погрешности измерения расстояния дЬ сошгавдЙгЙ'?^^

aL= ± ( dl + dL +510'5L), m

где dl — 0,3 м — допустимое значение начального сдвига для ОР-2-2;

dl = 0,3 м - допустимое значение начального сдвига для OP-2-2 RTU со стандартным разрешением;

dl = 0,5 м - допустимое значение начального сдвига для OP-2-2 RTU с высоким разрешением;

dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое установленным диапазоном измеряемого расстояния и длиной измеряемого участка ОВ, м (для ОР-2-2 и OP-2-2 RTU со стандартным разрешением dL может принимать значения: 0,51; 1,0; 3,0; 6,1; 12,0; 18,0 м, а для исполнений OP-2-2 RTU с высоким разрешением dL может принимать значения: 0,32; 0,64; 1,3; 2,5; 3,8; 5,1; 7,6 м);

L - измеряемое расстояние, м.

Динамический диапазон измерения затухания при отношении сигнал/шум, равном 1 (ОСШ=1), для сменных оптических блоков рефлектометра ОР-2-2 указан в таблице 3.

Таблица 3

Динамический диапазон измерения затухания при отношении сигнал/шум, равном 1 (ОСШ=1), для рефлектометров OP-2-2 RTU указан в таблице 4.

Таблица 4

Пределы допускаемой абсолютной погрешности при измерениях затухания: ± (0,05 а) дБ,

где а - измеренное затухание, дБ.

Минимальная дискретность отсчета при измерениях затухания 0,001 дБ.

Величина мертвой зоны при измерении затухания не более 14,5 м при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ.

Величина мертвой зоны при обнаружении неоднородностей не более 3,5 м при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ.

Питание рефлектометра ОР-2-2 осуществляется от встроенной аккумуляторной батареи напряжением (12±2) В, от внешнего источника питания (12±2) В или от сетевого внешнего блока питания напряжением (230±23) В, частотой (50±0,4) Гц.

Питание рефлектометра OP-2-2 RTU осуществляется от внешнего источника питания стоянного тока напряжением (48±12) В или (60±12) В.

Мощность, потребляемая рефлектометром ОР-2-2 от сети переменного тока (230±23) В частотой (50,0±0,4) Гц не более 10 Вт.

Мощность, потребляемая рефлектометром OP-2-2 RTU от источника постоянного тока напряжением (48±12) В или (60±12) В не более 40 Вт.

Ток, потребляемый рефлектометром ОР-2-2 от внешнего источника питания (12±2) В при разряженной встроенной аккумуляторной батарее не более 0,5 А.

Время непрерывной работы не менее 8 часов.

Габаритные размеры, мм, не более:

- рефлектометра ОР-2-2: 292x250x56 мм;

- рефлектометра OP-2-2 RTU: 292x483x89 мм;

- сменного оптического блока 220x109x44 мм.

Масса рефлектометра ОР-2-2 с одним сменным оптическим блоком, не более, 5 кг,

Масса рефлектометра OP-2-2RTU не более 5 кг.                              /

Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 10 °C до плюс 50 °C;

- относительная влажность воздуха не более 90 % при 25°C;

- атмосферное давление от 70 до 106,7 кПа (537-800 мм рт. ст.).

Средний срок службы не менее 10 лет.

Средняя наработка на отказ не менее: - 4000 ч для ОР-2-2;

- 8000 ч для OP-2-2 RTU.

Знак утверждения типа

Знак утверждения типа наносят на переднюю панель рефлектометра методом офсетной печати, на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки рефлектометра указан в таблице 5. аблица 5

Примечание: * - допускается поставка рефлектометра с любым сменным оптичео ** - поставляется по требованию заказчика.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ТУ РБ 100003325.004-2002 "Рефлектометры оптические ОР-2-2. Технические условия".

МП.МН 1204-2002 "Рефлектометры оптические ОР-2-2. Методика поверки".

Заключение

Рефлектометры оптические ОР-2-2 соответствуют требованиям ГОСТ 22261-94, ТУ РБ 100003325.004-2002.

Межповерочный интервал - не более 12 месяцев, для рефлектометров, предназначенных для применения, либо применяемых в сфере законодательной метрологии.

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации №BY 112.02.1.0.0025.
