Станции автоматические метеорологические СОКОЛ-М1
| Номер в ГРСИ РФ: | РБ 03 22 7609 20 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Производитель / заявитель: | ООО "Техавтоматика", г. Казань |
|
Описание типа РБ 03 22 7609 20 [2020-12-03]
rb-03-22-7609-20_2020-12-03.pdf
|
Скачать |
Станции автоматические метеоролог ическпе СОКОЛ-MI (далее — станции СОКОЛ-MI) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, почвы, воды, относительной влажности воздуха. скорости и направления воздушного потока, атмосферного давления, количества и интенсивности осадков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 7609 20 |
| Наименование | Станции автоматические метеорологические СОКОЛ-М1 |
| Год регистрации | 2020 |
| Номер сертификата | 13488 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2024-09-20 |
| Получатель сертификата | ООО "Техавтоматика", г. Казань, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Техавтоматика", г. Казань, РФ
Адрес: 420127, г. Казань, ул. Дементьева, д.2Б, корпус 4, офис 325
Контакты: +7 (843) 537-83-91, ceo@t-a-e.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия барокамеры с параметрами загрузочного люка не менее 415?290?370 мм; аэродинамического стенда с диаметром рабочего участка 700 мм, диапазоном от 0,5 до 60 м/с в комплекте с удлиняющим кабелем и при возможности снятия датчиков, устройства для настройки интенсивности (капельница) (НТК №05-20). |
| Методика поверки | Поверку проводить по МП 2540-0049-2019-РБ, согласованной БелГИМ в 2020 г. |
| Признание поверки | Первичная поверка при выпуске из производства, проводимой Управлением по гидрометеорологии и мониторингу окружающей среды (УГМС) Республики Татарстан, г. Казань, РФ (аттестат аккредитации - №1151, поверительного клейма - ВАМ) при условии проведения поверки по МП 2540-0049-2019-РБ, согласованной БелГИМ в 2020 г. Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты периодической поверки, проводимой Управлением по гидрометеорологии и мониторингу окружающей среды (УГМС) Республики Татарстан, г. Казань, РФ (аттестат аккредитации - №1151, поверительного клейма - ВАМ) при условии проведения поверки по МП 2540-0049-2019-РБ, согласованной БелГИМ в 2020 г. |
Поверители
Скачать
|
Описание типа РБ 03 22 7609 20 [2020-12-03]
rb-03-22-7609-20_2020-12-03.pdf
|
Скачать |
Описание типа
Назначение
Станции автоматические метеоролог ическпе СОКОЛ-MI (далее — станции СОКОЛ-MI) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, почвы, воды, относительной влажности воздуха. скорости и направления воздушного потока, атмосферного давления, количества и интенсивности осадков.
•*, & ТО
Описание
Принцип действия станций СОКОЛ-MI основан на измерении первичными измерительными преобразователями (датчиками) физических величин с передачей данных в контроллер и далее потребителям с помощью средств связи.
Конструктивно станции СОКОЛ-MI выполнены в виде моноблока, в корпусе которого размешены: блок регистрации и обработки измерительной информации (контроллер), измерители температуры и влажности воздуха, измерители количества и интенсивное! т атмосферных осадков, измеритель атмосферного дав тения, аккумуляторная батарея, вспомогательное коммуникационное оборудование. На внешней стороне корпуса станции СОКОЛ-MI размешаются измерители скорости и направления ветра, индикатор ультрафиолетовой солнечной радиации, солнечная панель, цифровая видеокамера. При необходимости датчик скорости ветра и датчик направления ветра можно выносить отдельно ог метеостанции на расстояние до 10 метров.
Принцип действия первичных измерительных преобразователей (датчиков) для S различных измерительных каналов станций СОКОЛ-MI основана на.
- при измерении температуры воздуха, воды, почвы на изменении падения напряжения на р-п переходе в зависимости от температуры окружающей среды;
- при измерении относительной влажности воздуха на изменении емкости полимерною конденсатора в зависимости от относи тельной влажности воздуха;
- при измерении скорости воздушного потока на преобразовании вращательной движения вала с чувствительным элементом (чашками) и измерении скорости ею вращения с помощью датчика холла;
- при измерении направления воздушного потока на преобразовании утла поворота флюгарки в электрический сигнал с помощью магнитного регистратора угла поворота;
- при измерении атмосферного давления на изменении емкости конденсатора в зависимости от изменения атмосферного давления;
- при измерении количества осадков на регистрации числа опрокидываний лоточного механизма с помощью герконового выключателя;
- при измерении интенсивности осадков на регистрации числа опрокидываний лоточного механизма с усреднением результатов измерений по заданным промежуткам времени.
К станциям СОКОЛ-MI опционально могут быть подключены выносные элементы: измеритель температуры почвы, волы: индикатор влажности почвы, индикатор влажности гнета.
Электропитание станции СОКОЛ-MI может осу шест ваяться or внешш£тас1ш|^ш| ка питания, солнечной напели или встроенной аккумуляторной батареи.
станциям может осуществляться с помощью интерфейсов I SB. GSM. RS-4К1

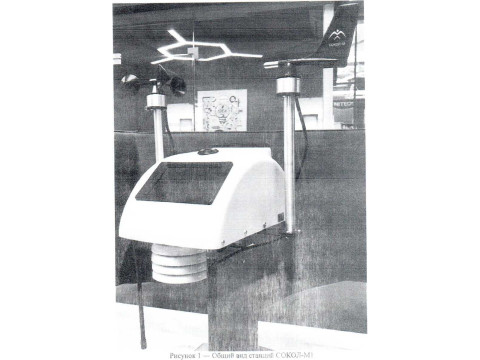

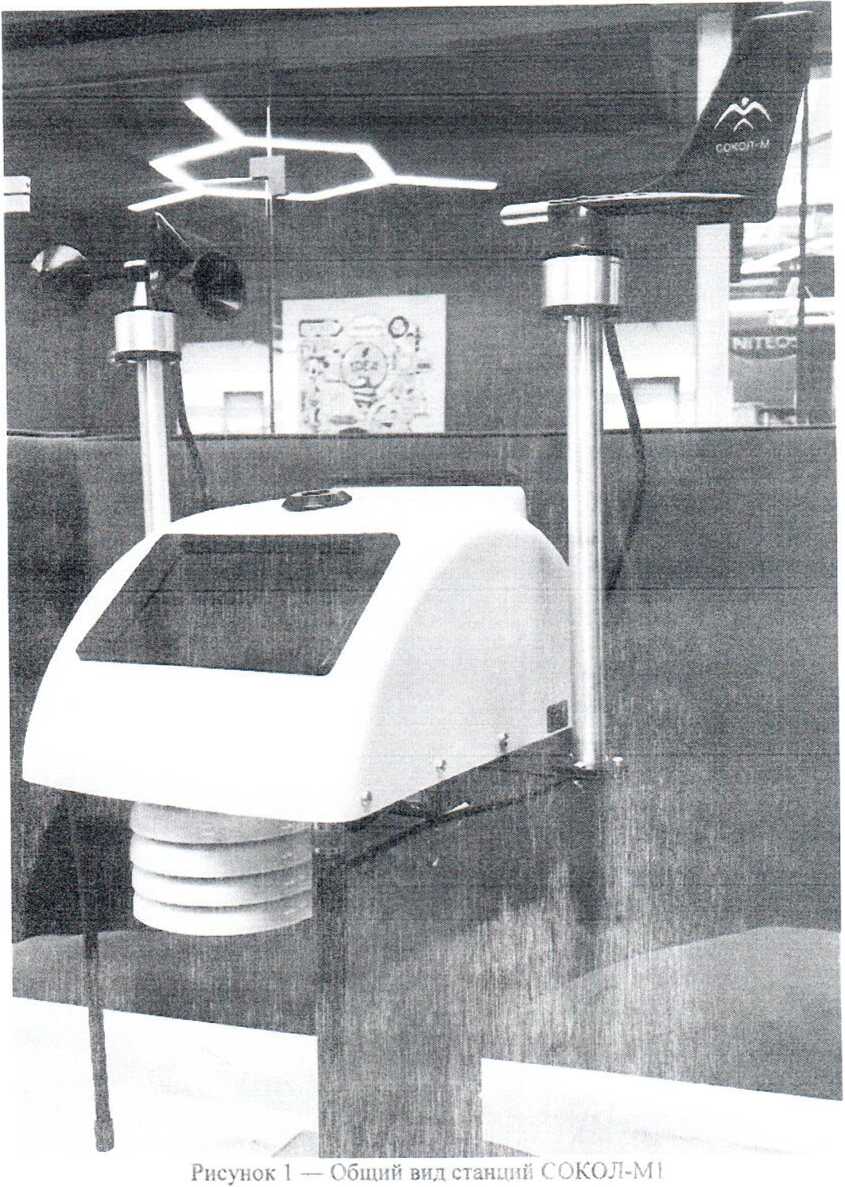

Общий вид станций COKOJI-MI представлен па рису икс I. I
Схема пломбирования станций СОКОЛ-MI от iiecairKiuioiiiip<^antofW"“^c> гга представлена на рисунке 2.
'мм
млй \vd«
•;4l
дча М ';. л
п <п v-.i
• -Л
Рисунок 2 — Схема пломбирования станций С0К0Л-М1 1 — место нанесения пломб

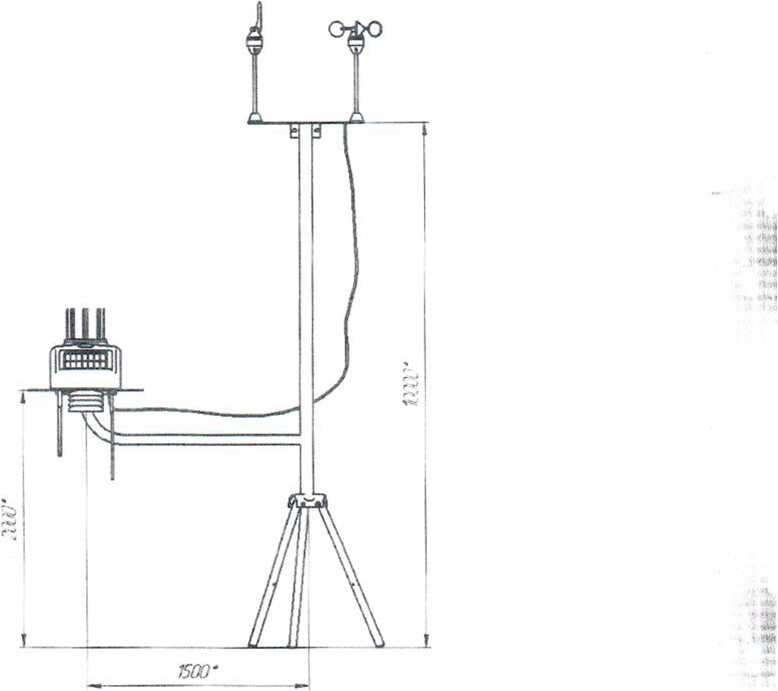

Рисунок 3 - Возможное расположение датчика ветра относительно метеостан
Программное обеспечение • f Ajb \
Программное обеспечение станций СОКОЛ-MI (далее — ПО СОКФЛ-^З^ф^ул из двух модулей: встроенного ПО (110 «Meteol») и автономного ПО «Sokol h
Встроенное ПО «Meieol» обеспечивает сбор, обработку, запись .Лк^УХ-и^^ят ь m'OIfltlftl »»/т»гг»э ------X ГТТ/*
Автономное ПО «Sokol nieleo» обеспечивает отображение, анализ. архивирование результатов измерений, проверку состояния и настройку станции.
Уровень зашиты программною обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 11ден т ификаниоиные данные ирот раммиого обеспечения
I1дентификационные данные (признаки) Значение
|
Идентификационное наименование НО |
«Meieol. hex » |
«Setup SokolCFG VI. l.exe» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.0 |
нс ниже 1.1 |
|
Цифровой идентификатор ПО (алгоритм CRC32) |
9F36FB04 |
J___FFED7A71 |
Технические характеристики
I аблипа 2 — Метрологические характеристики__________
Наи ме кован i те характер и ст и к и Значение
Диапазон измерений атмосферною давления, т 11а от 540 до 1100
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, rlla |
-0.5 |
|
Диапазон измерений температуры воздуха. "С |
от -50 до । 55 |
|
Пределы допускаемой абсолютной пот решности измерений температуры возду ха. °C: - в диапазоне св. -30 до +50 °C включ.: - в диапазоне от -50 до -30 °C включ. и от +50 до +55 °C |
а 0.2 ±0.4 |
|
Диапазон измерений температуры почвы.' С |
от -60 до +70 |
|
Пределы допускаемой абсолютной йот решности измерений температуры почвы. - в диапазоне св. -30 до +50 °C включ.: - в диапазоне от -60 до -30 С включ. и от +50 до т 70 :С |
±0.2 10.4 |
|
Диапазон измерений температуры воды. “С |
от -10 до +65 |
|
Пределы допускаемой абсолютной погрешности измерений температу ры воды. "С |
±0.2 |
|
Диапазон измерений относительной влажности воздуха. °о |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений влажное пт воздуха, “о | |
|
Минимальное измеряемое количества осадков, мм |
. от 0.2 |
|
Пределы допускаемой абсолютной потрешности измерений количества атмосферных осадков, мм |
±(0.2+0.051.)* |
|
Диапазон измерений интенсивности осадков, мм.ч |
от 0 до 120 |
|
11ределы допускаемой абсолют ной погрешности измерений интенсивноетн атмосферных осадков, мм |
±(0.2* 0.05-М)* |
|
ро. 1О.1/КСНИС ши.шцы.____ Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушною потока, м с |
от 1 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушною потока, м с. -в диапазоне от 1 до 5 м с включ.; -в диапазоне св. 5 до 60 м с включ. |
±0.5 +(0.5 + 0.05 1')* |
|
Диапазон измерений направления воздушною потока, трал |
от 0 до 359 |
|
Пределы допускаемой абсолютной погрешности измерений направления возле тиною потока, град |
±3 |
г: L измеренное значение количества осадков, мм: М - измеренное значение |интенсивности осадков, мм мин: J-измеренная скорость воздушного потока, м с.
Габ.тица 3 — основные технические характеристики
|
Наименование параметра |
Значение | |
|
Напряжение питания от сеги постоянного тока. В |
от X до 25 | |
|
Потребляемая мощность. ВА. не более |
10 | |
|
Емкость аккумуляторных батарей. А*час |
X | |
|
11нтерфейсы связи |
USB. GSM. RS-485. LoRa433 | |
|
I абаритные размеры, мм. не более |
Длина |
Ширина | Высота |
|
415 |
290 j 370 | |
|
Масса, кг. не более |
4.0 | |
|
Условия эксплуатации Температура воздуха. С Относительная влажность воздуха. % Атмосферное давление, ri 1а |
от -50 до +55 от 0 до 100 от 600 до 1 100 | |
|
Средняя наработка на отказ, ч |
20000 | |
|
Средний срок службы, ле т |
8 | |
Знак утверждения тина
наносится на титульный лист руководства по эксплуатации типографским методом и на корте станций СОКОЛ-MI в виде этикетки.
Комплектность
Iаблица 4 Комплектность поставки станций COKOJI-MI
Наименование
Станция автоматическая метеорологическая
СОКОЛ-МГ
Руководство по эксплуатации_______
Паспорт __ ___
Методика поверки
Автономное прот раммнос обеспечение
|
Обозначение |
Кол-во |
|
СОКОЛ-М1 |
1 шт. |
|
MCI.41631.001. РЭ |
1 экз. |
|
MCI.41631.001.ПС |
1 экз. |
|
МП-2540-0049-2019 |
1 экз. |
|
«SokolCFG Т» |
1 шт. |
Поверка
осуществляется по документ} МП 2540-0049-2019 «ГСП. Станции автоматические метеорологические СОКОЛ-MI. Методика поверки». утвержденном} ФГУП ВННИМ им. Д.П. Менделеева» 13.06.2019 юла.
Основные средства поверки:
Рабочий эталон 1-го разряда (аэродинамическая измерительная установка) до ГОСТ Р 8.886-2015
Барометры образцовые переносные БОП-1М. модификация БОГ1-1М-2 регистрационный номер в Федеральном информационном фонде № 26469-17.
Гермометры сопротивления платиновые вибропрочные эталонные НТСВ 2-го и 3-ю разрядов, pci пстрационный номер в Федеральном информационном фонде 57690-14.
Измеритель температуры двухканальный прецизионный Ml IT 2. pei истраннонный номер в Федеральном информационном фонде 46452-11.
Рабочий эталон единицы длины для измерений количества атмосферных осадков и интенсивности атмосферных осадков по локальной поверочной схеме, утвержденной ФГУП «ВНИИМ им. Д.П.Менделеева» для средств измерений количества осадков в диапазоне значений от 0 мм до 2000 м. интенсивности атмосферных осадков в диапазоне значений от 0.25 мм ч до 300 мм 'ч.
Термогигромстр ИВА-6, модификация ПВА-6Б. исполнение 2П. регистрационный ном *р в Федеральном информационном фонде № 46434-11.
Цилиндры 2-го класса точности Klin, pei пстрационный номер в Федеральном информационном фонде №> 33562-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СП с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные документы
1 ОСТ 8.558-09 ГСП. Государственная поверочная схема для средств измерений температуры
ГОС I 8.547-09 ГСП. Государственная поверочная схема для средств измерений влажности газов
ГОС I Р 8.840-2013 ГСП. Гос} дарственная поверочная схема для средст в измерений абсолютною давления в диапазоне от 1 до 1I06 Па
ГОСТ 8.885-2015 ГСП. Гос}дареiвенный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока
Приказ Федерального агентства по техническому регулированию и метрологии (Госстандарт) №256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкост и вместимости при статических измерениях, массового и объемного расходов жидкости»
1ехничеекпе условия « MCI.41631.001.ТУ. Станции автома)ические метеорологические СОКОЛ-М1
