Измерители напряженности магнитного поля ИМАГ-400Ц
| Номер в ГРСИ РФ: | РБ 03 14 7618 20 |
|---|---|
| Раздел: | Средства измерений магнитных величин [14] |
| Производитель / заявитель: | АО "НПО "ИНТРОТЕСТ", г. Екатеринбург |
|
Описание типа РБ 03 14 7618 20 [2020-07-07]
rb-03-14-7618-20_2020-07-07.pdf
|
Скачать |
Измерители напряженности магнитного поля ИМАГ-400Ц (далее по тексту -измерители) предназначены для измерения напряженности (или индукции) постоянного магнитного поля, максимального (амплитудного) значения напряженности (или индукции) переменного магнитного поля промышленных частот и максимального (амплитудного) значения напряженности (или индукции) однократного импульса магнитного поля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 14 7618 20 |
| Наименование | Измерители напряженности магнитного поля ИМАГ-400Ц |
| Год регистрации | 2020 |
| Номер сертификата | 13497 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2024-05-15 |
| Получатель сертификата | АО "НПО "ИНТРОТЕСТ", г. Екатеринбург, Российская Федерация (RU) |
Производитель / Заявитель
АО "НПО "ИНТРОТЕСТ", г. Екатеринбург, РФ
Адрес: 620078, г. Екатеринбург, ул. Студенческая, дом 55, комната 106
Контакты: тел./факс: +7 (343) 227-05-71, 383-47-49, introtest@introtest.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия эталонов для поверки в режиме измерения переменного магнитного поля свыше 20 мТл; эталона для поверки напряженности магнитного поля промышленной частоты в диапазоне от 2 до 70 А/см (200 А/м - 7000 А/м). |
| Методика поверки | Поверку проводить по МП 12-261-2009, утвержденной 2009 г. |
| Признание поверки | Первичная поверка при выпуске из производства, проводимой УРАЛТЕСТ (аттестат аккредитации - №RA.RU.311249, шифр поверительного клейма - СЕ) (НТК №05). Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты периодической поверки, проводимой УРАЛТЕСТ (аттестат аккредитации - №RA.RU.311249, шифр поверительного клейма - СЕ) (НТК №05-20). |
Поверители
Скачать
|
Описание типа РБ 03 14 7618 20 [2020-07-07]
rb-03-14-7618-20_2020-07-07.pdf
|
Скачать |
Описание типа
Назначение
Измерители напряженности магнитного поля ИМАГ-400Ц (далее по тексту -измерители) предназначены для измерения напряженности (или индукции) постоянного магнитного поля, максимального (амплитудного) значения напряженности (или индукции) переменного магнитного поля промышленных частот и максимального (амплитудного) значения напряженности (или индукции) однократного импульса магнитного поля.
Описание
Принцип действия измерителей основан на преобразовании напряжённости магнитного поля в точке измерения с помощью преобразователя в электрический сигнал, пропорциональный значению напряжённости магнитного поля. Снимаемый с выхода преобразователя электрический сигнал усиливается и обрабатывается в электронном блоке, результат наблюдается на цифровом жидкокристаллическом дисплее.
Измеритель состоит из электронного блока и преобразователя, соединенного с электронным блоком кабелем длиной не менее 0,8 м. В преобразователе размещён датчик Холла. Конструкция преобразователя позволяет применять его для измерения тангенциальной и нормальной составляющих напряженности магнитного поля на поверхности изделий, подвергаемых магнитопорошковому контролю методом приложенного поля.

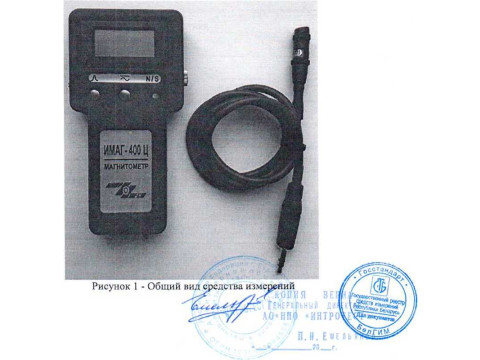

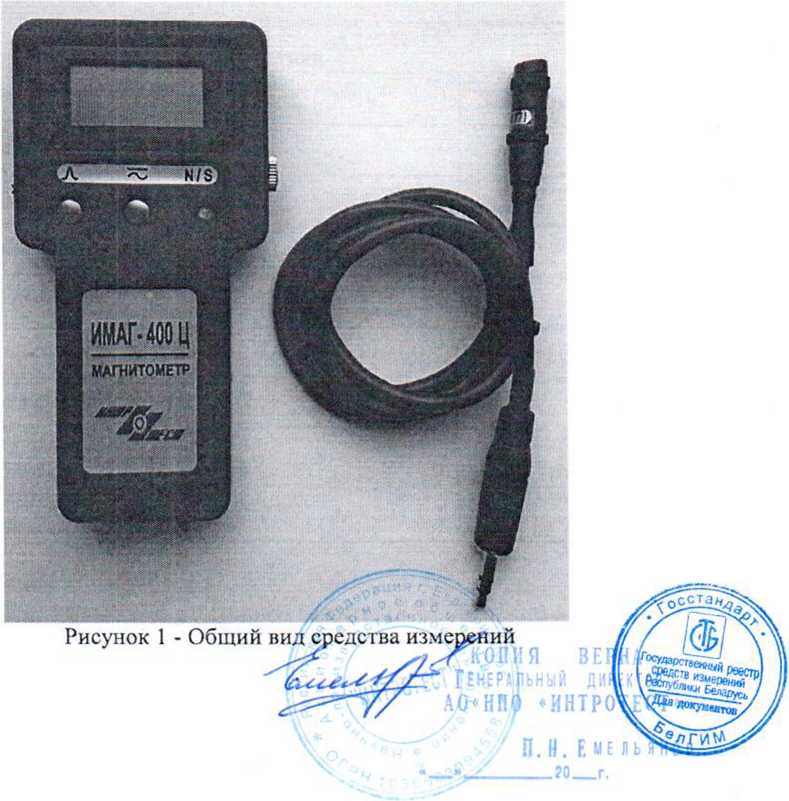

Общий вид измерителя представлен на рисунке 1.
—
Па панели электронного блока измерителя размещены органы управления и индикации: цифровой жидкокристаллический дисплей, кнопка работы в режиме прямых измерений, кнопка работы в импульсном режиме и двухцветный светодиод индикации полярности поля. Включение прибора совмещено с кнопками режимов работы, то есть измеритель включен тогда, когда нажата одна из двух кнопок режимов.
На боковой поверхности корпуса расположен разъем для подключения преобразователя Холла. На другой боковой поверхности расположен переключатель шкалы отображения результата измерения "мТл-А/см". Электрическое питание измерителя осуществляется от батареи типа 6LR22 (9 В), размещаемой в батарейном отсеке под нижней крышкой измерителя.
Пломбирование измерителей напряженности магнитного поля ИМАГ-400Ц не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений: - напряженности магнитного поля //, А/см - индукции магнитного поля 5, мТл |
от 2 до 700 от 0.2 до 94,2 |
|
Пределы допускаемого значения абсолютной погрешности: - измерения напряженности магни тного поля //, А/см - измерения индукции магнитного поля В, мТл |
±(0,03хН+2) ±(0,03x5 + 0,2) |
|
Разрешение измерителя (значение единицы младшего разряда) А/см (мТ.ч)_______ |
1 (0,1) |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Рабочее напряжение питания измерителя, В |
от 6 до 9 |
|
Потребляемый ток, мА. не более |
12 |
|
Габаритные размеры (длинахширинахвысота), мм. не более |
110x55x25 |
|
.Масса измерителя с преобразователем и батареей, кг, нс более |
0,2 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Установленный срок службы до списания, лет |
8 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более -атмосферное давление, кПа (мм рт. ст.) |
от - 10 до + 40 90 (при 30 ПС) от 84 до 106,7 (от 630 до 800) |
Знак утверждения типа
наносится типографским способом с нанесением защитного полимерного покрытия на табличке.
по
закрепляемой методом наклейки на поверхность измерителя и на титульный лист^ эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Электронный блок |
ИМАГ-400Ц |
1 |
|
11реобразователь с соедини тельным кабелем |
- |
1 |
|
Батарея |
6LR22 |
1 |
|
Футляр |
- |
1 |
|
Оправка для закрепления преобразователя в соленоиде |
- |
1 |
|
Руководство по эксплуатации |
РЭ 422289-001-20872624-2003 |
1 |
|
Методика поверки |
МП 12-261-2009 |
1 |
Поверка
осуществляется по документу МП 12-261-2009 "ГСП. Измеритель напряженности магнитного поля ИМАГ-400Ц. Методика поверки", утвержденному ФГУП "УНИИМ" 31 марта 2009 г.
Основные средства поверки:
-рабочий эталон напряженности магнитного ноля 2-го разряда по ГОСТ 8.030-2013, диапазон воспроизводимых значений напряженности постоянного и амплитудных значений переменного (50 Гц) магнитного поля от 200 до 70000 А/м (от 2 до 700 А/см), относительная погрешность (неопределённость) воспроизведения напряженности магнитного поля не более 1 % в рабочей зоне в виде цилиндра высотой не менее 10 мм и диаметром не менее 10 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.030-2013 ТСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции"
ТУ 4222-001-20872624-2003 "Измеритель напряженности магнитного поля ИМАГ-400Ц. Технические условия"
