Измерители плотности жидкостей вибрационные ВИП-2М, ВИП-2МР (далее— плотномеры) предназначены для измерений плотности жидкостей (кроме эмульсий и суспензий).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 08 4589 20
Наименование	Измерители плотности жидкостей вибрационные ВИП-2М и ВИП-2МР
Год регистрации	2020
Номер сертификата	13504
Дата регистрации	2020-05-28
Срок действия	2024-11-01
Получатель сертификата	ООО "Термэкс", г. Томск, Российская Федерация (RU)

Производитель / Заявитель

ООО "Термэкс"

Адрес: 634045, г. Томск, ул. Нахимова 13/1, офис 205

Контакты: (3822) 41-23-25, 49-28-91 / (3822) 41-23-25, 41-23-57 / termex@termexlab.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Метрологически обеспечны в Республике Беларусь с применением ГСО плотности жидкостей, допущенных к применению в РБ в установленном порядке.
Методика поверки	Поверка проводится по ТКЛШ 2.843.001 МП (с изменением №1) утв. в 2018 г.
Признание поверки	Первичная при выпуске из производства: Томский ЦСМС (аттестат аккредитации - № RA.RU.311225, шифр поверительного клейма - ВЭ)(НТК №02-11). Первичная при выпуске из производства: ООО "Термэкс" (аттестат аккредитации - №RA.RU.310583, шифр поверительного клейма - ГХТ)(НТК №11-18).

Поверители

Скачать

	Описание типа РБ 03 08 4589 20 [2021-03-04] rb-03-08-4589-20_2021-03-04.pdf	Скачать
	Описание типа РБ 03 08 4589 20 [2011-05-23] rb-03-08-4589-20_2011-05-23.pdf	Скачать

Описание типа

Назначение Описание Программное обеспечение Me I ро.нн ичеекие и i ехпичеекие характеристики 5нак у । вержденпя । ина Комплектность Поверка Нормативные документы

Назначение

Описание

Принцип действия плотномеров основан на измерении периода резонансных колебаний U-образной трубки (капилляра), заполненной исследуемой жидкостью, и последующего вычисления значения плотности этой жидкости. Значение периода колебаний капилляра является функцией плотности находящегося в нем образца жидкости, температуры, геометрических и механических характеристик. Управление плотномерами, градуировка, обработка информации и сохранение всех параметров осуществляются встроенным микроконтроллером.

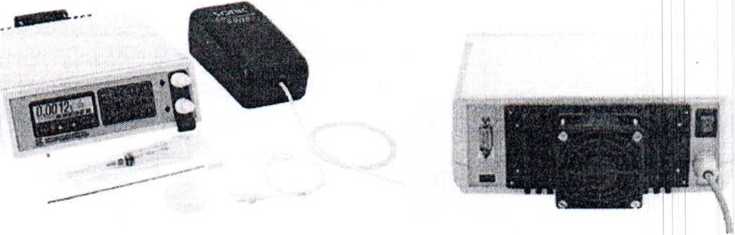

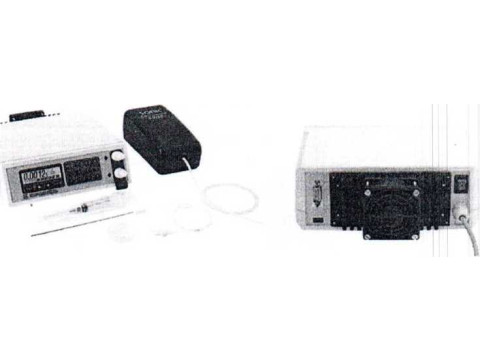

Измерители плотности выпускаются в двух модификациях ВИП-2М и ВИП-2МР. отличающихся ценой единицы младшего разряда и пределом допускаемой абсолютной погрешности измерений. Плотномер с комплектом приспособлений представлен на рисунке 1а. вид сзади представлен на рисунке 16.

а) плотномер с комплектом б) вид сзади

приспособлений

Рисунок 1 - Общий вид плотномера

Пломбирование измерителей плотности жидкостей вибрационных ВИП-2М и ВИП-2МР не предусмотрено.

Программное обеспечение

Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики плотномеров учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

_________________Идентификационные данные

Идентификационное наименование ПО________

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО___

Другие идентификационные данные___

ниже

Значение

VIP-2MP

Me I ро.нн ичеекие и i ехпичеекие характеристики

Таб.ища 2 — ((сновпые метрологические характерноi икн

11аимснование характеристики	Значение
Диапазон показаний плотности. гем '	01 0.0 до 3.0
Диапазон измерений плотности. । см’	о । 0.65 до 2.00
Индикация измеряемой плотности	цифровая
Цепа единицы младшего разряда, i см': - BIII1-2M - ВИП-2МР	0.0001 0.00001
Пределы допускаемой абсолютной погрешности, i см": - ВИП-2М - ВИП-2МР	±0.0003 Т0.0001

lao.uina 3 — Основные iсхническис характернаикн

11аи.мс11ование характеристики	Значение
Кинематическая вязкость контролируемой среды, мм- с. не более	300
Объем измерительной ячейки. с.м\ не более____ Время прогрева плотномера, ч._пе более _______ Диапазон задания юмпературы термостата измерительной ячейки. ’(.	_____1.5 _____ 05 ___ от 15 до 60
Цена единицы младшего разряда показаний гемпершуры. '(’	0,01
1 абаритные размеры, мм. не более	205 <225-80
Масса, кг. нс более	3.0
Интерфейс связи ----------- -- Условия )Kcii.i\aiau)iii. 1смперату ра окру жаютей среды. С - относи । ельная влажность, % атмосферное давление. к!1а - напряжение imiaiomeii сеги, В - частота питающей сети. Гц	(SB. RS-232 пли RS-485 -- ....-- от 10 до 35 не более 80 от 84.0 до 106.7 от 85 ло 265 от 47 до 63
Время непрерывной работы, ч. не менее	8-
Потребляемая мощность. В А. не более	15
Средний срок службы, лет	7
Средняя наработка на отказ, и	5000

5нак у । вержденпя । ина

наносиюя на лицевую панель прибора методом наклейки и на титульный iiici документа I КЛШ 2.843.001 I’’) v Измерители ii'ioiiiocni жидкостей вибрационные BIIII-2M. ВИП-2МР. Руководство по •.жсплуагацин».

Комплектность

Таблица 4 — Комплектность среде гва измерений__

___ Наименование __

11 <мерптсль плотности жидкостей вибрационный Шприц объемом 5 см1

((позначен не__Коли чес i во

|ВПП-2М. ВИП-2МР /^4 ни. покхппое изделие р . 1 пн.

! 1одводка_гсфлу>новая с конусом 21,ОД12?_ Ми кроком прессор

] КЛШ 6,452.00] _ 1 1^ни. ноку иное и <дс л и е ’ 111.

1 ^именование	Обозначение	Т	Со	1ИЧСС1ВО
Воздуховод для микрокомнрессора	ноку иное изделие			I 1111.
1 li ла для забора пробы	ГКЛ111 6.452.002			1 ш г.
Заглушка с конусом Люэра	1 KJ1I.U 8.632.002			2 шт.
Чашка 11етри	искуиное изделие			1 шт.
Руководство по эксплуатации	ГКЛШ 2.843.001 РЭ			1 III г.
Методика поверки	ПОПП 2.843.001 МН			1 шт.

Поверка

осу iucctr.ляс гея но документу I 'KJIL1I 2.843.001 Mil «ГСП. Измерители плонюсти жидкостей вибрационные ВИН-2М. BI1II-2MP. Ме годика поверки» с изменением № I. у I вержденномч ФГУП «ВИНИМ им Д.И. Менделеева» I9.O3.20IX i.

Основные средства поверки:

- стандартный образец плотности жндкост P')ll-I. pciнеiрационный номер в Федеральном информационном фонде I СО 8579-2004;

- стандартный образец плотности жидкое ги Р')П-4. pci нс грационный номер в Федеральном информационном фонде ГСО 85X2-2004; V

- стандартный образец плотности жидкости P')ll-8. pel ис i рационный номер в Федеральном информационном фонде ГСО 8102-2002.

Допускается применение аналогичных средств поверки, обеспечивающих определение xiei-рологических характеристик поверяемых СИ с гребу смой точностью.

Знак поверки наносится па боковой стык основания и крышки плотномера (см. рисунок 1а) и (пли) в виде от гиска клейма — на свидетельство о поверке.

Сведения о ментиках (методах) измерений приведены в эксплуатационном документе.
