Устройства сбора и передачи данных серии RTU-327

Назначение

Устройства сбора и передачи данных серии RTU-327 (далее УСПД) предназначены для измерений и учета электрической энергии и мощности, а также автоматического сбора, накопления, обработки, хранения и отображения полученной информации. Кроме того, УСПД обеспечивают синхронизацию времени на счетчиках и УСПД с цифровыми интерфейсами, имеющими встроенные часы, а также других ИВК.

УСПД рассчитано на применение в составе АСКУЭ, АИИС КУЭ объектов электроэнергетики, промышленных предприятий и других организаций.

Описание

УСПД реализованы на базе промышленных PC-совместимых компьютеров, содержащих в себе процессор, оперативную память, долговременную память, энергонезависимые часы и интерфейсы ввода-вывода, встроенные средства управления. УСПД серии RTU-327 имеют одинаковое встроенное прикладное программное обеспечение.

УСПД серии RTU-327 могут поставляться как отдельно, так и в составе ИВК «АльфаЦЕНТР» (Росреестр № 20481-00), а также в составе другого оборудования (шкафов и МКУ).

УСПД позволяют объединять электросчетчики по местам их расположения в объекты контроля с использованием цифровых интерфейсов типа Ethernet, RS-485. RS-232 и как необязательные элементы могут использоваться связные и интерфейсные компоненты (каналообразующая аппаратура), увеличивающие дальность и помехозащищенность передачи данных в каналах, а также обеспечивающие преобразование интерфейсов.

Для автоматической коррекции измерений текущего времени имеется возможность подключения GLONAS/GPS-приемника (необязательный элемент).

Внешний вид приборов показан на рисунке 1.

RTU-327

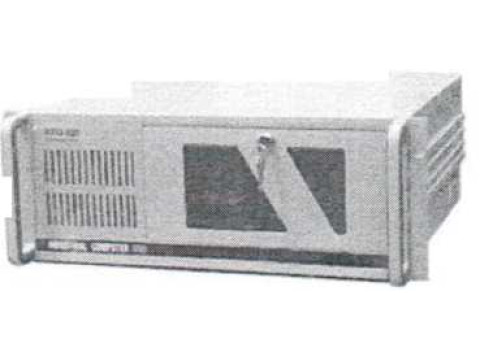

Рисунок 1. Фото внешнего вида УСПД

RTU-327L и RTU-327LV

1 - пломба.

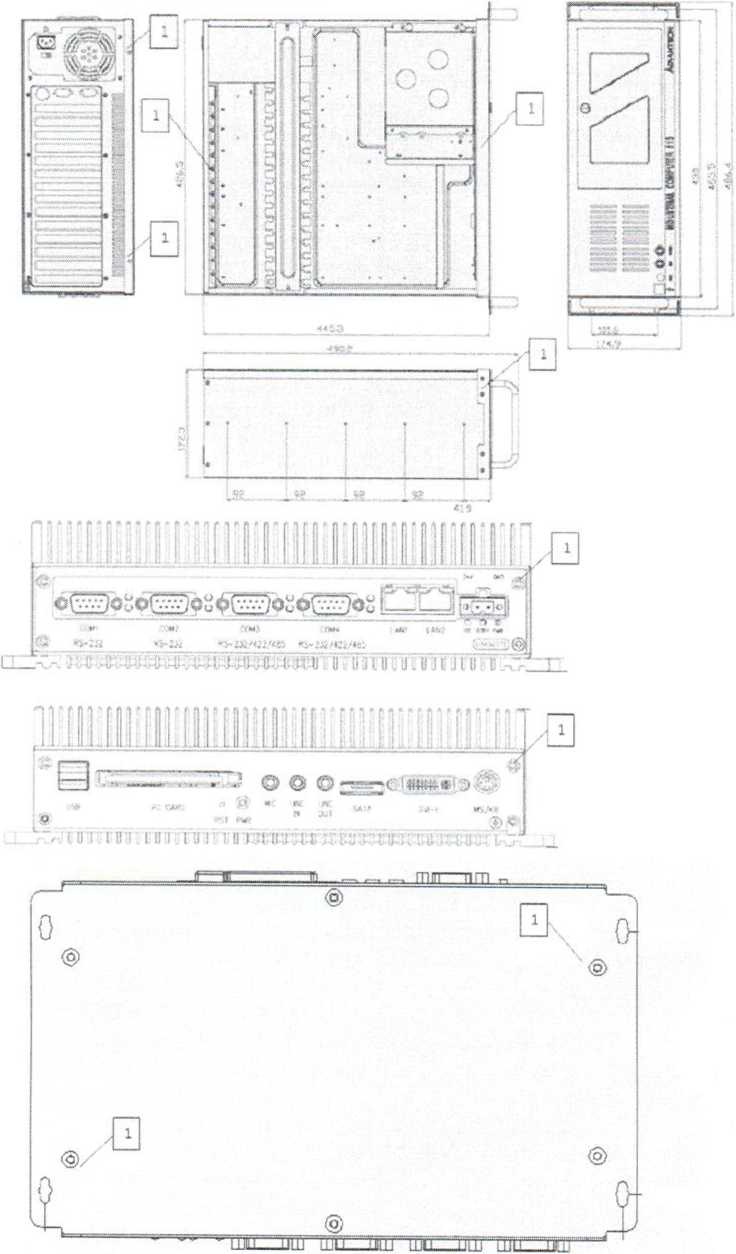

Рисунок 2. Схема с указанием мест пломбировки УСПД

Структура условного обозначения

Структура условного обозначения RTU-327

УСПД RTU-327-E1 -Вхх-Муу

где УСПД - устройство сбора и передачи данных

RTU-327 - обозначение типа

Е1 - базовый интерфейс Ethernet-10/100 Basel

хх - количество интерфейсов RS-485

уу - количество интерфейсов RS-232

Базовые конфигурации УСПД RTU-327-E1-B04-M00 и УСПД RTU-327-E1-B02-M02.

Дополнительные конфигурации УСПД

УСПД RTU-327-E1-B04-M04

УСПД RTU-327-E1-B08-M08

УСПД RTU-327-E1-B12-M12

УСПД RTU-327-E1 -В 16-М 16

Возможны различные комбинации, но суммарное количество дополнительных интерфейсов RS-485 и RS-232 не должно превышать 32-х. Все варианты предусматривают:

Порты USB 2.0 4 шт.

Порты PS/2 2 пгг.

Структура условного обозначения RTU-327L, RTU-327LV

УСПД RTU-327L и УСПД RTU-327LV имеют фиксированные количество и типы интерфейсов, поэтому условное обозначение не детализируется и определяется как, RTU-327L и RTU-327LV соответственно.

Базовые интерфейсы

УСПД RTU-327

- Ethernet-10/100/1 OOOBaseT...............1 шт. (RJ45)

- Порта USB 2.0......................................4 шт. (один задействуется под HASP-ключ)

- Порты PS/2............................................1 шт. (клавиатура, мышь)

- Порт подключения монитора.............1 шт.

- Порты без защиты от выбросов напряжения и без оптоизоляции RS-232.................................1 шт. (DB-9)

RS-232/422/485....................1 шт. (DB-9)

- Порты защищенные (защита от выбросов 15 КВ и оптоизоляция 2 КВ)

RS-232/422/485 .................. 4 шт. (DB-9 или DB-25)

УСПД RTU-327L и RTU-327LV

- Ethernet-10/100/1 OOOBaseT...............2 шт. (R J45)

- Порты USB 2.0......................................2 шт. (один задействуется под HASP-ключ)

- Порты PS/2............................................ 1 шт. (клавиатура, мышь)

- Порт подключения монитора............1 шт.

- Порты без защиты от выбросов напряжения и без оптоизоляции

RS-232.................................2 шт. (DB-9)

RS-232/422/485....................2 шт. (DB-9)

Дополнительные интерфейсы

Расширение коммуникационных возможностей RTU-327 осуществляется либо за счет установки дополнительных плат расширения портов непосредственно внутрь корпуса, либо за счет внешних устройств типа N-Port. Возможны различные комбинации RS-485 и RS-232, но суммарное количество дополнительных интерфейсов RS-485 и RS-2J2==K£, должно превышать 32-х.

[Го^2аРствекный перр..)

Документу//

к -----Л

Расширение коммуникационных возможностей

Расширение коммуникационных возможностей RTU-327L и RTU-327LV осуществляется за счет подключения внешних устройств типа N-Port. Возможны различные комбинации RS-485 и RS-232, но суммарное количество дополнительных интерфейсов RS-485 и RS-232 не должно превышать 32-х. Для формирования измерительных каналов и каналов связи со счетчиками, другими УСПД и ИВК могут использоваться различные технические средства:

- преобразователи интерфейсов RS232/RS485 (например, ADAM 4520);

- мультиплексоры расширителей семейства МПР-16;

- модемы hayes-совместимые (например, "ZyXEL U-336");

- GSM-модемы (например, "SIEMENS ТС35"):

- радиомодемы (например, "MDS 4710В/9710В". "Радио-ТМ");

- спутниковые модемы (например, "Globalstar");

- Ethemet-сервер TCP/IP-COM и устройства типа N-Port;

- другое каналообразующее оборудование.

УСПД обеспечивают автоматический контроль достоверности передаваемой информации по каналам связи со счетчиков, УСПД, других ИВК.

Варианты охлаждения

- УСПД RTU-327 имеют вентиляторное охлаждение (встроенный вентилятор):

- УСПД RTU-327L, УСПД RTU-327LV охлаждаются за счет естественной конвекции. Опрашиваемые устройства (счетчики, УСПД, ИВК)

Максимально возможное число счетчиков, опрашиваемых и обрабатываемых одним УСПД, определяется производительностью используемой вычислительной техники (сервсра/рабочей станции) и приведено в таблице 1.

Таблица 1

УСПД объединяют технические и программные средства, позволяющие собирать данные измерений коммерческого и технического учета и диагностической информации с цифровых интерфейсов:

- электросчетчиков

- А1(Альфа), А2(Альфа+), ЕА(ЕвроЛльфа). А1700, А1140, АЗ, А1800. производства ООО "Эльстер Метроника", г. Москва;

- СЭТ-4ТМ.02(М). СЭТ-4ТМ.03(М), ПСЧ-4ТМ.05(М). ПСЧ-ЗТМ.05(М), СЭБ-1TM.02IM), производства Завод им. Фрунзе, Н. Новгород;

- SL7000 (типа SL761 версии ПО от 3.5 и выше), производства Actaris/Shlumberger;

- СС-301, производства Тран Электро;

- EPQS, производства Elgama Electronik;

- Меркурий 230, производства Инкотекс;

- устройств сбора и передачи данных (УСПД) (необязательный элемент)

- RTU-327, RTU-327L, RTU-327LV, RTU-325, RTU-325L, RTU-325H, RTU-325T,

производства ООО "Эльстер Метроника". г. Москва;

- УСПД других производителей - "СИКОН" С10/С70, "СЭМ-01", "ВЭП-01”;

- других центров сбора и обработки данных ИВК "АльфаЦЕНТР".

Кроме того, с ряда счетчиков и УСПД в процессе опроса может браться и другая информация, включая параметры электросети, подынтервалы усреднения мощности, инструментальный профиль и др. Данные возможности определяются конкретным типом счетчиков и УСПД и детально описаны в документации.

Информационный обмен, включая сбор данных, может быть осуществлен как непосредственно со счетчиками и/или УСПД, так и с использованием различных каналов связи и каналообразующего оборудования (например, по линиям связи с использованием модемов, радиомодемов, по вычислительным сетям с использованием протоколов TCP/IP и др.).

Решаемые задачи

УСПД решает следующие задачи:

- сбор информации со счетчиков электроэнергии;

- сбор данных с подчиненных УСПД:

- ведение архивов расходов расхода электроэнергии за различные периоды, архивов профилей, подынтервалов, параметров электросети, авточтений;

- поддержание единого системного времени;

- прямые и косвенные измерения параметров, приведенных в Таблице 2.

Таблица 2

Для обеспечения высокой степени работоспособности УСПД осуществляет встроенный контроль работоспособности и фиксирует все случаи неисправности в собственном журнале событий.

Для защиты измерительных данных и параметров комплекса от несанкционированных изменений предусмотрена механическая и программная защита.

Все кабели, приходящие на счетчик от измерительных трансформаторов и сигнальные кабели от счетчика, кроссируются в пломбируемом отсеке счетчика.

Необходимость пломбирования других кабелей (сигнальных и информационных) и вариан ты пломбирования определяются конструкторскими решениями по проекту.

ПО предусматривают автоматический рестарт после пропадания, возобновления питания.

Документов

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 3.

Идентификационные данные метрологически значимой части программного

обеспечения - Таблица 3.

Зашита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Метроло! ические и технические характеристики

Основные технические характеристики приведены в Таблице 4

Таблица 4

* g = 9,80665 м/с2

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации и на шильдике корпуса УСПД методом офсетной печати.

Комплектность

В комплект поставки комплексов входят:

Таблица 5

Дополнительно по требованию организаций, производящих ремонт и поверку' комплексов, поставляются методика поверки и ремонтная документация.

Поверка

осуществляется по документу ДЯИМ.466215.007 МП «Устройства сбора и передачи данных серии RTU-327. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2009 г.

Перечень основного оборудования для поверки: секундомер СДС; радиочасы МИР РЧ-01; переносной компьютер с установленными программными пакетамцдД) один из базовых вариантов ПО АльфаЦЕПТР (AC _PE/AC_SE/AC_L): 2) один из^^^^^^мтуско-

Лист № 8

Всего листов 8 наладочного ПО AlphaPlus W(AEP) / AlphaPlus 100 / AlphaPlus W1.8 (MeterCat) / AlphaPlus 100 / Конфигуратор СЭТ.

Сведения о методах измерений

Методика измерений на устройства сбора и передачи данных серии RTU-327 приведена в руководстве по эксплуатации (ДЛИМ.466215.007 РЭ)

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ДЛИМ.466215.007 ТУ «Комплексы аппаратно-программных средств для учета электроэнергии на основе УСПД серии RTU-327». Технические условия».

Рекомендации к применению

при осуществлении торговли.
