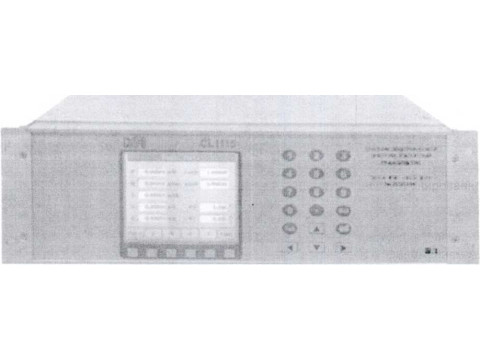

Счетчики электрической энергии эталонные "ГРАН-ЭЛЕКТРО" CL1115"
| Номер в ГРСИ РФ: | РБ 03 13 7640 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | "Shenzhen CLOU Electronics Co., Ltd", Китай |
Счетчики электрической энергии эталонные «ГРАН-ЭЛЕКТРО» CL1115 (далее - счетчики) предназначены для измерений активной, реактивной и полной мощности, активной и реактивной энергии, напряжения переменного тока, силы переменного тока, частоты переменного тока, коэффициента мощности и угла сдвига фаз, преобразования энергии в частоту следования импульсов и определения погрешности счетчиков электрической энергии. Также счетчики обеспечивают измерение суммарного коэффициента гармонических составляющих (THD) сигналов напряжения переменного тока и силы переменного тока, коэффициента гармонических составляющих, и отображение формы кривых напряжения переменного тока и силы переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7640 20 |
| Наименование | Счетчики электрической энергии эталонные "ГРАН-ЭЛЕКТРО" CL1115" |
| Год регистрации | 2020 |
| Номер сертификата | 13531 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2025-06-26 |
| Получатель сертификата | фирма "Shenzhen CLOU Electronics Co., Ltd", Китай (CN) |
Производитель / Заявитель
фирма "Shenzhen CLOU Electronics Co., Ltd"
Адрес: 5/F, T2building, Hi-tech industry park S., Nanshan District, Shenzhen City, Guangdong Province
Контакты: 86-755-26719656 / 86-755-26719679
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ.МП.3013-2020. |
Поверители
Скачать
|
Описание типа РБ 03 13 7640 20 [2020-12-28]
rb-03-13-7640-20_2020-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 7640 20 [2020-09-17]
rb-03-13-7640-20_2020-09-17.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии эталонные «ГРАН-ЭЛЕКТРО» CL1115 (далее - счетчики) предназначены для измерений активной, реактивной и полной мощности, активной и реактивной энергии, напряжения переменного тока, силы переменного тока, частоты переменного тока, коэффициента мощности и угла сдвига фаз, преобразования энергии в частоту следования импульсов и определения погрешности счетчиков электрической энергии. Также счетчики обеспечивают измерение суммарного коэффициента гармонических составляющих (THD) сигналов напряжения переменного тока и силы переменного тока, коэффициента гармонических составляющих, и отображение формы кривых напряжения переменного тока и силы переменного тока.
Область применения - поверочные, калибровочные и испытательные лаборатории предприятий и метрологические службы.
Счетчики могут использоваться в качестве эталонов при проведении метрологического контроля однофазных счетчиков электрической энергии класса точности 0,2S и менее точных.
Описание
Принцип действия счетчиков заключается в преобразовании значений входных сигналов в цифровые коды, с последующей обработкой микропроцессором. Микропроцессор реализует измерительные алгоритмы и управляет работой всех узлов счетчика.
Счетчики состоят из блока первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея, на который выводятся результаты измерений. Клавиатура на лицевой панели позволяет.задавать режимы работы.
Счетчики имеют встроенный анализатор гармоник, позволяющий измерять суммарный коэффициент гармонических составляющих (THD) сигналов напряжения переменного тока и силы переменного тока, коэффициента гармонических составляющих, а также отображать формы кривых напряжения и тока.
Связь с установкой для поверки счетчиков электрической энергии осуществляется с помощью цифровых интерфейсов RS-232, RS-485. Счетчики оснащены одним импульсным входом и одним импульсным выходом.
Счетчики имеют модификации по классу точности измерения активной, реактивной и полной мощности:
«ГРАН-ЭЛЕКТРО» CL1115 с классом точности 0,05;
«ГРАН-ЭЛЕКТРО» CL1115B с классом точности 0,10.
Счетчики имеют пароль, обеспечивающий защиту от несанкционированного перепрограммирования в условиях эксплуатации.
Внешний вид счетчика приведен на рисунке 1.
Пломбирование счетчиков от несанкционированного доступа к элементам счетчика и нанесение знака поверки проводится в соответствии с приложением А.

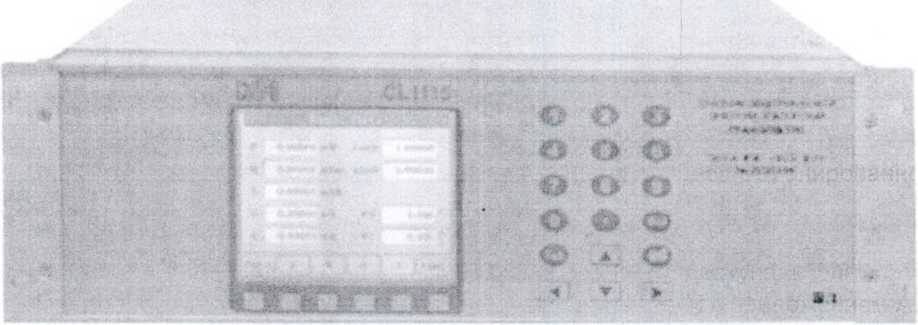

Рисунок 1 - Внешний вид счетчика
Влияние ПО учтено при нормировании метрологических характеристик счетчиков. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
___________ Наименование ПО ___________ Внутреннее ПО |
*Номер версии ПО_____ V4.01.04.06 |
* - Допускается применение более поздних версий ПО при условии, что метрологически значимая часть ПО останется без изменений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблице 2.
Таблица 2
|
Наименование параметра |
Значение |
|
Диапазон измерений напряжения переменного тока, В |
от 30 до 480 |
|
Пределы допускаемой относительной погрешности счетчиков при измерении напряжения переменного тока, %, для модификации: - «ГРАН-ЭЛЕКТРО» CL1115 - «ГРАН-ЭЛЕКТРО» CL1115B |
±0,05 ±0,10 |
|
Диапазон измерений силы переменного тока, А |
от 0,002 до 100 |
|
Максимальное значение измеряемой силы переменного тока при кратковременной работе, А, не более |
120 |
|
Пределы допускаемой относительной погрешности счетчиков при измерении силы переменного тока, %, для модификации: - «ГРАН-ЭЛЕКТРО» CL1115 - в диапазоне от 0,002 до 0,025 (не включительно) А - в диапазоне от 0,025 (включительно) до 120 А - «ГРАН-ЭЛЕКТРО» CL1115В - в диапазоне от 0,002 до 0,025 (не включительно) А - в диапазоне от 0,025 (включительно) до 120 А |
±0,10 ±0,05 ±0,20 ±0,10 |
|
Диапазон измерений угла сдвига фаз, градус |
от минус 180 до 180 (от 0,00 до 359,99) |
|
Пределы допускаемой абсолютной погрешности счетчиков при измерении угла сдвига фаз (I > 0,025 A, U > 30 В), градус |
±0,05 |
|
Диапазон измерений частоты переменного тока, Гц |
от 40 до 60 |
|
Пределы допускаемой абсолютной погрешности счетчиков при измерении частоты переменного тока, Гц |
±0,01 |
|
Диапазон измерений коэффициента мощности РЕ |
от минус 1 до 1 |
|
Пределы допускаемой абсолютной погрешности счетчиков при измерении коэффициента мощности |
±0,0005 |
|
Пределы допускаемой абсолютной погрешности счетчиков при измерении погрешности подключаемых счетчиков, % |
±0,02 |
|
Пределы допускаемой относительной погрешности счетчиков при измерении активной, реактивной мощности (энергии) и полной мощности при 0,025 А < I < 100,000 А, 30 В < U < 480 В, коэффициенте PF > 0,5, %, для модификации - «ГРАН-ЭЛЕКТРО» CL1115 - «ГРАН-ЭЛЕКТРО» CL1115B |
±0,05 ±0,10 |
|
Количество анализируемых гармонических составляющих по цепи напряжения и тока |
от 2 до 64 |
2
НИС
|
Наименование параметра |
Значение |
|
Пределы допускаемой абсолютной погрешности счетчиков при измерении суммарного коэффициента гармонических составляющих (TDH) сигналов напряжения переменного тока и силы переменного тока, коэффициента гармонических составляющих (со 2-ой до 40-ой гармоники) при Кип, К|П < 1,0, % |
±0,05 |
|
Пределы допускаемой относительной погрешности счетчиков при измерении суммарного коэффициента гармонических составляющих (TDH) сигналов напряжения переменного тока и силы переменного тока и коэффициента гармонических составляющих (со 2-ой до 40-ой гармоники) при КиП1 К,п >1,0, % |
±5,0 |
|
Количество входных / выходных каналов |
1/1 |
|
Диапазон констант постоянной счетчика, имп/(кВт ч) |
от 1 до 1 800 000 000 |
|
Диапазон задания постоянной подключаемого счетчика, имп/(кВтч) |
от 1 до 999 999 999 |
|
Максимальная частота выходного импульсного сигнала, кГц |
50 |
|
Максимальный ток выходного импульсного сигнала, мА |
20 |
|
Тип интерфейса связи |
RS-232, RS-485 |
|
Диапазон напряжений переменного тока питающей сети, В |
от 207 до 253 |
|
Номинальная частота переменного тока питающей сети, Гц |
50 |
|
Максимальная потребляемая мощность, В А, не более |
40 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP20 |
|
Диапазон температуры окружающего воздуха в рабочих условиях, °C |
от 15 до 30 |
|
Относительная влажность в рабочих условиях, % |
не более 85, при температуре 30 °C |
|
Габаритные размеры, мм, не более |
485x406x135 |
|
Масса, кг, не более |
________15 |
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульные листы эксплуатационной документации типографским способом, на переднюю панель счетчика - методом лазерной гравировки или сеткографии.
Комплектность
Комплект поставки счетчиков приведен таблице 3.
Таблица 3
|
Наименование |
Количество, шт. |
|
Счетчик электрической энергии эталонный «ГРАН-ЭЛЕКТРО» CL1115 |
1 |
|
Счетчики электрической энергии эталонные «ГРАН-ЭЛЕКТРО» CL1115. Паспорт |
1 |
|
Счетчики электрической энергии эталонные «ГРАН-ЭЛЕКТРО» CL1115. Руководство по эксплуатации |
<|1)2) |
|
МРБ МП.3013-2020 Счетчики электрической энергии эталонные «ГРАН-ЭЛЕКТРО» CL1115. Методика поверки | |
|
Упаковка |
1 |
|
Примечания: 1) -количество определяется договором на поставку; 2) - см. www.strumen.bywww.strumen.com _______________ | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Shenzhen CLOU Electronics Со., Ltd», Китай.
TP ТС 004/2011 О безопасности низковольтного оборудования.
ТР ТС 020/2011 Электромагнитная совместимость технических средств
МРБ МП.3013-2020 Счетчики электрической энергии эталонные «ГРАН-ЭЛЕКТРО» CL1115. Методика поверки.
Заключение
Счетчики электрической энергии эталонные «ГРАН-ЭЛЕКТРО» CL1115 соответствует требованиям ТР ТС 004/2011, ТС 020/2011 (декларации о соответствии ЕАЭС № BY/112 11.01. ТР004 003 42049 от 30.07.2020).
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. г. Минск, Старовиленский тракт, 93, тел. +375 17 378-98-13.
Аттестат аккредитации № BY/112 1.0025.
