Счетчики активной и реактивной электрической энергии трехфазные СЕ318BY

Назначение

Счетчики активной и реактивной электрической энергии трехфазныс CE318BY (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, активной и реактивной мощности, срсдпсквадрати ческою значения напряжения и силы тока но трем фазам в грехфазных чстырехнроводных цепях переменного тока и организации многотарифного учета электроэнергии.

Область применения - промышленность, энергетика и другие области хозяйственной деятельности.

Описание

Счетчики имеют в своем составе три измерительных элемента (для счетчиков прямого включения - шунт, для счетчиков трансформаторного включения трансформатор тока), микроконтроллер, энергонезависимую намять данных, встроенные часы реального времени (позволяющие вести учет электрической энергии но тарифам и тарифным зонам суток), испытательные выходные устройства (электрическое, оптическое). интерфейсы для работы в системах автоматизированного учета потребленной электрической энергии, ЖК дисплей для просмотра измеряемых величин и другой информации.

Принцип действия счетчиков основан на измерении аналого-цифровым преобразователем мгновенных значений входных сигналов напряжения и тока но каждой фазе с последующим вычислением микрокоптроллером значений активной и реактивной энергии и других параметров сети. В зависимости от исполнения счетчики могут измерять срсднсквадратические значения напряжений и чоков, углов, активной, реактивной и полной мощности, активной и реактивной энергии, частоты сеги. Счетчики подключаются к сеги переменного тока через измерительные трансформаторы тока или непосредственно.

Параметризация счетчиков производится с помощью свободно распространяемого технологического программного обеспечения (далее ПО) «Admin Tools», которое доступно для скачивания на сайге производителя (wvvvv.cnergomcra.by).

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа предс тавлена в приложении 3.

CE318BY ХХХ.ХХХ. ХХХ.ХХХ XXX

।--Обозначение модуля связи (при необходимости)

------- Дополнительные функции:

см. таблицу 1.

Интегрированные интерфейсы связи:

см. таблицу 2.

---------------- Базовый (максимальный) ток:

3- 5(10) Л;

5 5(60) Л;

6-5(100) Л;

9 5(80)Л.

---------------- Номинальное напряжение:

0 57,7 В

2 - 57,7/230 В

4 230 В

-------------------- Класс точности:

0 0,5S по активной энергии;

1   1 но активной энергии;

5 0.5S/0.5 но активной/рсактивной энергии:

6 0,5S/l,0 но активной/рсактивной энергии;

7 1/1 но активной/рсактивной энергии.

8 1/2 ио акгивной/рсакгивной энергии

------------------------ Тип корпуса:

S3x для установки в щиток;

R3x - для установки на DIN-рейку;

СЗ -для установки на опору.

Рисунок 1 - Структура условного обозначения счетчиков

Таблица 1 - Донолнигельныс футiкции

Обязательные метрологические требования: представлены в таблицах 3.4.

Таблица 3

Таблица 4

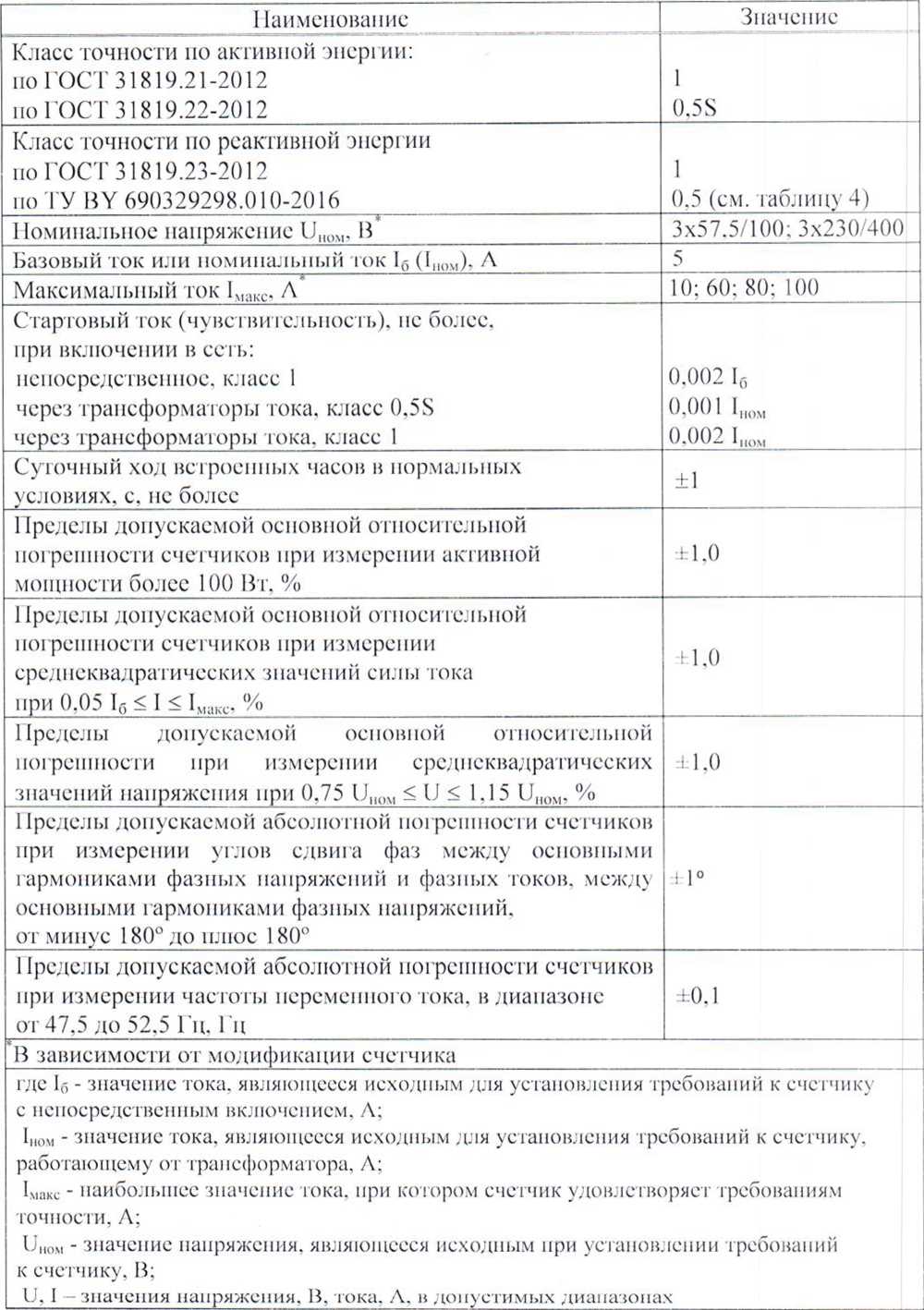

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблицах 5. 6.

Таблица 5____ _____ ____

Окончание таблицы 5

Таблица 6

Комплектность

Таблица 7

Место нанесения знака утверждения тина средств измерений: знак утверждения типа средств измерений наносится на титульные листы руководства но эксплуатации, формуляра и па переднюю панель счетчика.

Поверка осуществляется по МРБ МП.261 1-2016 «Система обеспечения единства измерений Республики Беларусь. Счетчики активной и реактивной электрической энергии трехфазныс CE318BY. Методика поверки» в редакции с изменением № 5.

Сведения о ме тодиках (ме тодах) измерений: отсутствуют.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОС Г 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0.2S и 0.5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величии. Общие технические условия»;

ТУ BY 690329298.009-2016 «Счетчики активной и реактивной электрической энергии трехфазные CE318BY. Технические условия»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средс тв» (ГР ГС 020/201 1);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ГР ГС 004/2011):

технический регламент Республики Беларусь «Средства электросвязи. Безопасность» ('ГР 2018/024/BY);

методику поверки:

МРБ Ml 1.2611-2016 «Система обеспечения единства измерений Республики Беларусь. Счетчики активной и реактивной электрической энергии трехфазпые CE318BY. Методика поверки» в редакции с изменением № 5.

Перечень средс тв поверки: предс тавлен в таблице 8.

Таблица 8_________

Наименование и тип средс тв поверки_______^======_

1 ермо1 hi ромегр I XI I 1 SS НТВ 1

Универсальная пробойная установка УПУ-10

Установка для поверки трехфазных и однофазных счетчиков электрической энергии

CLOU CL3000_____

Секундомер «Интеграл С-0!»___

Частотомер эд е кт р о in i о-счстпый Ч 3 - 8 4         __

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 9.

Таблица 9

" кон । рольная сумма меipo.ioi ичсской значимой части
