Счетчики активной электрической энергии переменного тока статические однофазные многотарифные МЭС-1
| Номер в ГРСИ РФ: | РБ 03 13 7873 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | РУП «Гродноэнерго», г. Гродно, Республика Беларусь |
|
Описание типа РБ 03 13 7873 21 [2021-03-31]
rb-03-13-7873-21_2021-03-31.pdf
|
Скачать |
Счетчики активной электрической энергии переменного тока статические однофазные многотарифные МЭС-1 (далее - счетчики) предназначены для измерения активной энергии в электрических сетях общего назначения однофазного переменного тока с номинальной частотой 50 Гц в условиях умеренного климата.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7873 21 |
| Наименование | Счетчики активной электрической энергии переменного тока статические однофазные многотарифные МЭС-1 |
| Год регистрации | 2021 |
| Номер сертификата | 14002 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2026-03-16 |
| Получатель сертификата | Филиал "Предприятие средств диспетчерского и технологического управления" РУП "Гродноэнерго", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
Филиал "Предприятие средств диспетчерского и технологического управления" РУП "Гродноэнерго"
Адрес: 230025, г. Гродно, ул. Молодежная, 2
Контакты: тел./факс: +375 152 79 26 99, psdtu@energo.grodno.by
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверку проводить по МРБ МП.2408-2014. |
Поверители
Скачать
|
Описание типа РБ 03 13 7873 21 [2021-03-31]
rb-03-13-7873-21_2021-03-31.pdf
|
Скачать |
Описание типа
Назначение
Счетчики активной электрической энергии переменного тока статические однофазные многотарифные МЭС-1 (далее - счетчики) предназначены для измерения активной энергии в электрических сетях общего назначения однофазного переменного тока с номинальной частотой 50 Гц в условиях умеренного климата.
Область применения - промышленные предприятия, объекты коммунального хозяйства и энергосистемы. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии. Допускается применение счетчиков для коммерческого учета электроэнергии.
Описание
Принцип действия счетчика заключается в преобразовании значений входного напряжения и тока в цифровые коды с последующей обработкой микропроцессором. Микропроцессор реализует измерительные алгоритмы и управляет работой всех узлов счетчика. Счетчики имеют жидкокристаллический индикатор отображения информации, светодиодный индикатор функционирования, импульсный испытательный выход, оптический испытательный выход, выход управления внешней нагрузкой и интерфейсный выход.
Счетчики предназначены для подключения к сети непосредственно.
Формирование обозначения модификаций счетчиков представлено на рисунке 1.
Модификации счётчиков имеют одинаковые метрологические характеристики, единое конструктивное исполнение. Счетчики имеют исполнения в зависимости от базового (максимального) значения силы тока, наличия модуля управления нагрузкой, наличия измерительных элементов в нулевом проводе, наличия и типов интерфейсов связи (оптический; RS-485 или отсутствует), наличия модемов (PLC или RF). Структурная схема обозначения исполнений счетчиков МЭС-1 представлено на рисунке 1.
Счетчики имеют пароли, обеспечивающие защиту от несанкционированного перепрограммирования счетчика в условиях эксплуатации.
Счетчики обеспечивают возможность считывания и записи через интерфейсы связи параметров и данных. || frocwJ^P-4 II
Ц I средств лыврав* I I довушигг»/ JJ

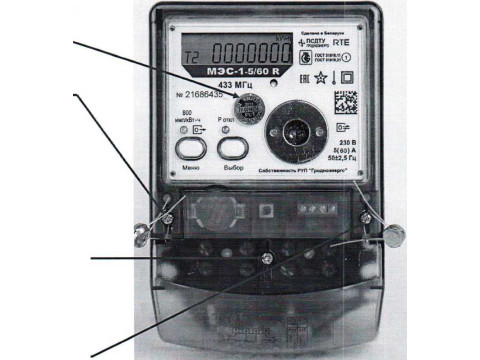

Внешний вид, места установки пломб и нанесения знака поверки счетчиков приведен на рисунке 2.
|
МЭС-1 |
-Х/Х- |
X |
|
Тип счетчика | ||
|
Базовый (максимальный) ток, А: 5(60)----------------------------------- 5(Ю0)--------------------------------- |
—- 5/60 — 5/100 | |
|
Наличие модемов: PLC модем -------------------------- RF модем ---------------------------- |
— р — R |
Наличие измерительных элементов в нулевом проводе:
Есть----------------------------------------------------------------------S
Наличие встроенного в счетчик реле нагрузки:
Есть-------------------------------------------------------------------------
Наличие выхода управления внешними устройствами
Есть-------------------------------------------------------------------------
Рисунок 1. Структурная схема условного обозначения счетчиков

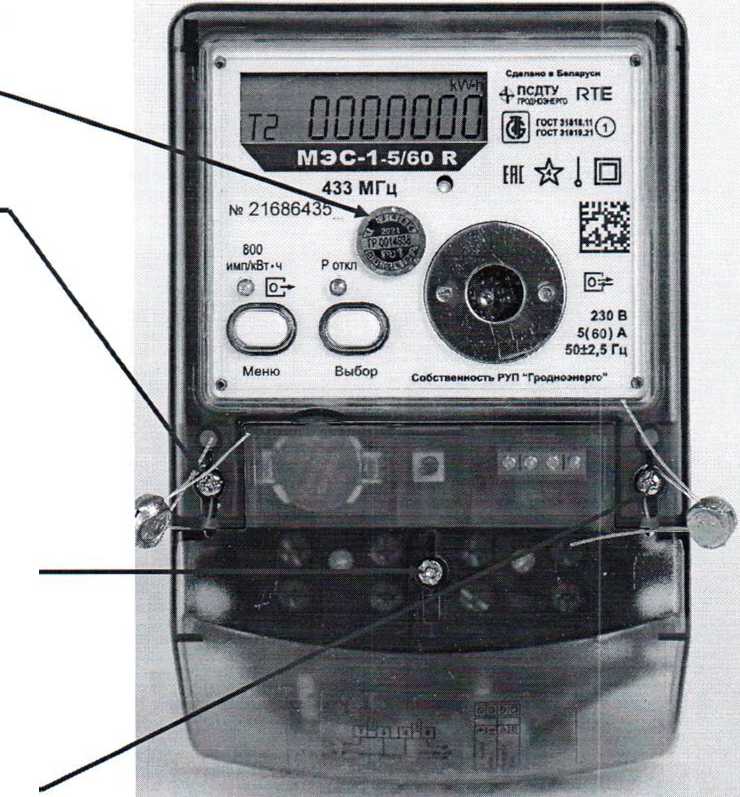

Место установки пломбы с оттиском знака повеоителя
Место нанесения знака поверки в виде клейма-наклейки
Место установки пломбы ОТК изго
товителя_________
Место установки пломбы энергоснабжающей организации
Rte
ГОСТИ1ЧП
Роткл
Меню
230 В
5(60) А 50±2,5 Гц
имп/хВт-ч
© Е
^*-^433 МГц
№ 21686435*^-а«
МЭС-1-5/60 R
Рисунок 2 - Внешний вид счетчиков, места установки пломб и нанесени
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра |
|
1 |
2 |
|
Класс точности по ГОСТ 31819.21-2012 |
1 |
|
Диапазоны напряжения: Номинальное напряжение (UHOm), В Установленный рабочий диапазон напряжений Расширенный рабочий диапазон напряжений |
230 от 0,9 ДО 1,1 Uhom ОТ 0,7 ДО 1,2 Uhom |
|
Номинальная частота ГНОмин, Гц Диапазон изменения частоты сети, Гц |
50 50±2,5 |
|
Значения токов Базовый (максимальный ток) 1б (1Макс). А |
5(60); 5(100) |
|
Порог чувствительности счетчиков |
0,004 1б |
|
Мощность, потребляемая счетчиками Мощность, потребляемая параллельной цепью: - полная, В А, не более - активная, Вт, не более Полная мощность, потребляемая последовательной цепью, В А, не более Мощность, потребляемая встроенными модулями связи, Вт, не более |
4 1,5 0,5 3 |
|
Суточный ход встроенных часов, с, не более: - в нормальных условиях при температуре (23±2)°С |
± 1 |
|
Изменение суточного хода часов при отклонения температуры от нормальной на каждый 1 °C, с, не более: - в диапазоне температур от минус 25 °C до плюс 55 °C - в диапазоне температур от минус 40 °C до плюс 70 °C |
±0,15 ±0,2 |
|
Пределы ручной и системной коррекции суточного хода часов один раз в сутки, с |
±30 |
|
Многотарифный режим измерений поддерживает: - количество тарифов - количество тарифных зон - количество суточных графиков тарификации - количество тарифных сезонов - количество тарифных годовых расписаний |
от 1 до 4 от 1 до 48 от 1 до 12 от 1 до 12 2 (основное и резервное) |
|
Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 тарифам: - на начало суток - на начало месяца - на начало года |
текущего и четырех предыдущих месяцев текущего и 35 предыдущих месяцев текущего года и 7 предыдущих лет / Ф • |
|
11 1 измерь™ / / \\ \ упуолики Беларусь ] | |
\Для догументй/ /
|
1 |
2 |
|
Глубина хранения значений приращения энергии в целом и с разбивкой по 4 тарифам: - за сутки - за месяц - за год |
текущего и четырех предыдущих месяцев текущего и 35 предыдущих месяцев текущего года и 7 предыдущих лет |
|
Глубина хранения мощности Р; - мощность за 3 мин интервал усреднения - мощность за 30 мин интервал усреднения Максимальное значение мощности за месяц в целом и с разбивкой по действующим тарифам для мощности |
за текущий и предыдущий интервалы за текущий и предыдущий интервалы за текущий и 35 предыдущих месяцев |
|
Глубина хранения профиля значений усредненной активной мощности Р с программируемым временем усреднения от 1 до 60 мин |
от 4 до 246 суток |
|
Время хранения информации при отключении напряжения питания |
в течение срока службы счетчика |
|
Сохранение работы таймера при отключении сетевого питания, лет, не менее |
10 |
|
Защита от несанкционированного перепрограммирования счетчика |
программная (пароль) и аппаратная |
|
Архивы событий |
- архив состояния сети - архив ошибок счетчика - архив коррекции программы счетчика - архив доступа к прибору |
|
Постоянная счетчика в режиме измерений / поверки, имп/кВт ч |
800/ 16000 |
|
Интерфейсы связи: - цифровые со скоростью обмена 2400,4800,9600, 19200,38400 бод - оптический со скоростью обмена 300, 600, 1200, 2400,4800, 9600 бод - модемы со скоростью обмена 2400 бод |
RS-485 по МЭК61107 PLC или RF |
|
Выходы: - импульсный оптоэлектронный телеметрический - испытательный оптический - оптический индикатор функционирования (испытательный для поверки часов) - выход управления внешними устройствами |
1 1 1 1 |
|
Климатические условия при эксплуатации и хранении: - установленный рабочий диапазон температур - предельный рабочий диапазон температур - предельный диапазон температур хранения и транспортирования - предельная относительная влажность воздуха при эксплуатации и хранении |
от минус 25 °C до плюс 55 °C от минус 40 °C до плюс 70 °C от минус 40 °C до до 95 % при TeMi^i^O^a |
--£2---------------Г ------ПЛ Д‘учьу Яд ttaacTpl ПI средств иг^^ерений I
\\ \ Республики Беларусь 1 XX \Для документов/
Окончание таблицы 1
|
1 |
2 |
|
Средняя наработка на отказ, ч, не менее |
150000 |
|
Средний срок службы, лет, не менее |
32 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
II |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP51, категория 2 |
|
Габаритные размеры с крышкой зажимной коробки, мм, не более |
195x122x61 |
|
Масса, кг, не более |
0,6 |
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель счетчиков МЭС-1, на титульные листы паспорта, руководства по эксплуатации и на упаковку - печатным способом.
Комплектность
Комплект поставки счетчика соответствует таблице 2.
Таблица 2
|
Наименование |
Количество, шт. |
|
Счетчик активной электрической энергии переменного тока статический однофазный многотарифный МЭС-1 |
1 |
|
Счетчик активной электрической энергии переменного тока статический однофазный многотарифный МЭС-1. Паспорт ПШФГ 462168.001 ПС |
1 |
|
Счетчик активной электрической энергии переменного тока статический однофазный многотарифный МЭС-1. Руководство по эксплуатации ПШФГ 462168.001 РЭ |
1 |
|
Методика поверки МРБ МП.2408-2014 |
1* |
|
Упаковка |
1 |
|
* определяется договором на поставку | |
Нормативные документы
ГОСТ 31818.11-2012 "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии".
ГОСТ 31819.21-2012 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
ТР ТС 004/2011 О безопасности низковольтного оборудования.
ТР ТС 020/2011 Электромагнитная совместимость технических средств.
ТУ BY 191193164.001-2013 "Счетчики активной электрической энергии переменного тока статические однофазные многотарифные МЭС-1. Технические условия".
МРБ МП.2408-2014 «Счетчики электрической энергии переменного тока статические
однофазные многофункциональные МЭС-1. Методика поверки».
Заключение
Счетчики активной электрической энергии переменного тока статические однофазные многотарифные МЭС-1 соответствуют требованиям ТУ BY 191193164.001-2013, ГОСТ 22261-94, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, (декларация о соответствии № ТС BY/112 11.01. ТР004 003 16723 до 20.04.2021).
Межповерочный интервал - не более 96 месяцев для применения в сфере законодательной метрологии.
Межповерочный интервал - не более 96 месяцев для применения вне сферы законодательной метрологии (рекомендуемый).
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,
230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56
факс +375 152 64 31 29, тел. +375 152 64 31 41
Свидетельство об уполномочивании на проведение испытаний в целях утверждения типа средства измерений или утверждения типа стандартного образца, работ по метрологической оценке в сфере законодательной метрологии № 18 от 27.11.2020 (действителен до 27.11.2021)
