Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8017

Назначение

Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8017 (в дальнейшем - счетчик), предназначенный для учета потребления активной электрической энергии (прямого и обратного направлений) в однофазных двухпроводных цепях переменного тока автономно или в составе автоматизированной системы контроля и учета потребления энергоресурсов.

Описание

Счетчик представляет собой аналого-цифровое микропроцессорное устройство, измеряющее мощность, поступающую в нагрузку, преобразуя ее в частоту импульсов, сумма которых прямопропорциональна потребляемой энергии.

Счетчик может выпускаться в нескольких исполнениях (в зависимости от наличия одного или двух измерительных элементов тока, рабочего диапазона температур) и нескольких модификациях (в зависимости от наличия дополнительных устройств).

Структура обозначения исполнений и модификаций счетчика приведена на рисунке 1.

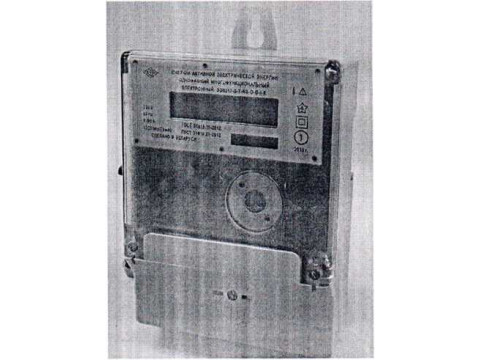

Общий вид счетчиков приведен на рисунке 2.

Счетчик имеет следующие устройства ввода-вывода:

- испытательный выход, предназначенный для дистанционного учета потребленной электроэнергии;

выход часов, совмещенный с испытательным выходом предназначенный для определения значения коррекции хода часов,

- два импульсных входа для подключения внешних расходомеров или датчиков;

- оптопорт, предназначенный для работы через считывающую головку на короткое расстояние (до 1,5 м) со скоростью обмена - 9600 бод;

- интерфейс RS-485 предназначенный для работы в системе АСКУЭР со скоростью обмена -2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200 бит/с;

- радиоинтерфейс, предназначенный для дистанционного снятия показаний со счетчиков воды и других счетчиков, оборудованных радиомодулем, работающих в системе АСКУЭР;

- встроенный GSM модем, предназначенный для работы в системе АСКУЭР и передачи данных в обслуживающие организации.

- индикатор функционирования, сигнализирующий о потреблении электроэнергии;

- жидкокристаллический дисплей, предназначенный для просмотра данных, хранящихся в памяти счетчика;

- две кнопки управления, предназначенные для просмотра и изменения данных, хранящихся в памяти счетчика.

Обмен данными со счетчиком возможен только после ввода правильного пароля.

ЭЭ8017-2-T-RS-O-G-Rf-l-K

Наличие встроенного контактора

Наличие двух импульсных входов

Наличие радио интерфейса

Наличие встроенного GSM модема (технология NB-loT) Наличие оптопорта

Наличие интерфейса RS-485

Рабочий диапазон температур:

Т-от минус 40 °C до плюс 55 °C;

Отсутствие Т-от минус 25 °C до плюс 55 °C

2-Двухэлементное измерение тока

1-Одноэлементное измерение тока

Тип счетчика

Рисунок 1 - Структура обозначения исполнений и модификаций счетчика

Функциональные возможности счетчика:

- учет потребленной электроэнергии по одному, двум, трем или четырем тарифам, в сорока восьми тарифных зонах (каждая тарифная зона составляет 30 мин) в течение суток, причем тарифные зоны независимо устанавливаются для рабочих дней, суббот и воскресных дней для одного из двенадцати сезонов года, при этом должны учитываться праздничные дни, “попадающие” на рабочие и рабочие дни, перенесенные на выходные.

- вывод на дисплей в автоматическом (циклическом) режиме основных параметров: текущего времени, текущей даты, значений потребленной электроэнергии по тарифам и суммарной, значения мощности, усредненной за одну минуту), хранящихся в памяти счетчика, с возможностью изменения времени вывода на дисплей;

- вывод на дисплей параметров по запросу: диагностика, мощность мгновенная (время усреднения 1 с), мощность (время усреднения 30 мин), значения энергии обратного направления, напряжение мгновенное (время усреднения 1 с), ток мгновенный (время усреднения 1 с), частота сети мгновенная (время усреднения 1 с), коэффициент мощности (время усреднения 1 с), горячая вода, холодная вода, версия программного обеспечения, тип счетчика, номер счетчика, контрольная сумма, дата последней поверки, напряжение батареи;

- измерение и вывод на дисплей значения выданной энергии (обратного направления);

- отключение потребителя (разрыв цепи тока) с помощью встроенного контактора (реле) при превышении установленного лимита потребляемой мощности, при выходе напряжения за границы заданного диапазона, при обнаружении обратной энергии, имеется возможность удаленного управления отключением реле;

- автоматический переход с “летнего” времени на “зимнее” и обратно с возможностью отключения этого перехода. Переход происходит и при отключенном напряжении (или сразу после включения),

- фиксация и сохранение в журнале событий времени и даты (начало) следующих событий (не менее 10 последних):

а) воздействие магнитным полем;

б) подключений и отключений счетчика от сети;

в) изменений данных в счетчике (перепрограммирований), в том числе попытки несанкционированного доступа с неправильным паролем;

г) появление внутренних ошибок (результат самодиагностики);

д) вскрытий клеммной крышки и корпуса счетчика;

е) срабатываний (включение и выключение) силового реле;

- ввод и сохранение номера счетчика;

- вывод на дисплей номера и контрольной суммы версии программного обеспечения,установленной в счетчике;

- ввод-вывод даты последней поверки счетчика;

- переход в «тестовый режим»;

- выдача сигнала о разряде литиевого элемента;

- самодиагностика при включении (состояние литиевого элемента, корректность данных в тарифных накопителях, в том числе по месяцам) и после изменения данных (правильность формата даты и времени, корректность тарифного расписания) с записью несоответствий в журнал событий;

- выбор варианта тарификации;

- двухэлементное измерение тока.

Общий вид счетчиков приведен на рисунке 2.

Места нанесения оттиска клейма на счетчик приведены на рисунке 3.

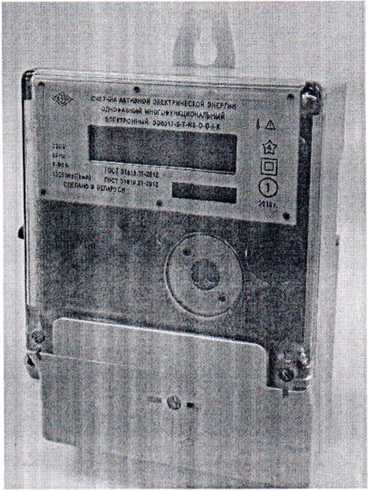

Рисунок 2 - Общий вид счетчика

1 Клеймо поверителя.

2 Клеймо ОТК.

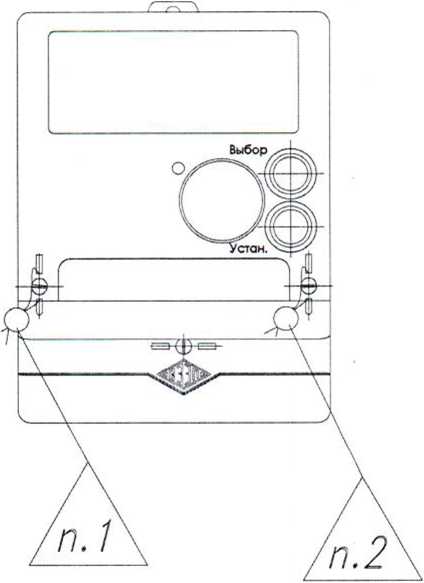

Рисунок 3 - Места нанесения оттиска клейма на счетчик.

Программное обеспечение

Все измерения и вычисления в счетчике выполняет цифровой сигнальный процессор, в который в процессе изготовления счетчика загружается внутреннее программное обеспечение «Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8017» далее - ПО «ЭЭ8017», которое является метрологически значимым.

ПО «ЭЭ8017» аппаратно защищено от записи, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения счетчиков ЭЭ8017

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Основные технические и метрологические характеристики приведены

в таблице 2.

Таблица 2

Продолжение таблицы 2

Знак утверждения типа

Знак утверждения типа наносят на прибор способом сеткографии и на эксплуатационную документацию типографическим способом.

Комплектность

Комплект поставки указан в таблице 3.

Таблица 3

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ BY 300125187.348-2020 «Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8017».

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

ГОСТ IEC61010-1-2014 «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования».

МРБ МП.3077-2021 «Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8017. Методика поверки».

Заключение

Счетчики активной электрической энергии многофункциональные электронные ЭЭ8017 соответствуют требованиям ТУ BY 300125187.348-2020, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ IEC61010-1-2014.

Межповерочный интервал 96 месяцев.

Межповерочный интервал в сфере законодательной метрологии 96 месяцев.

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20, 210015, г. Витебск, тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 1.0812.
