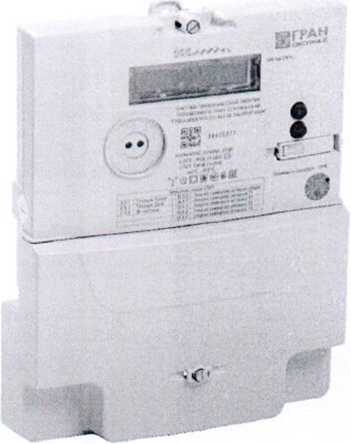

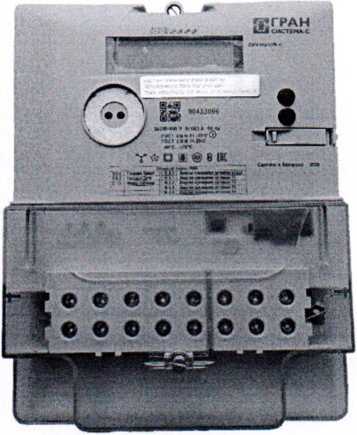

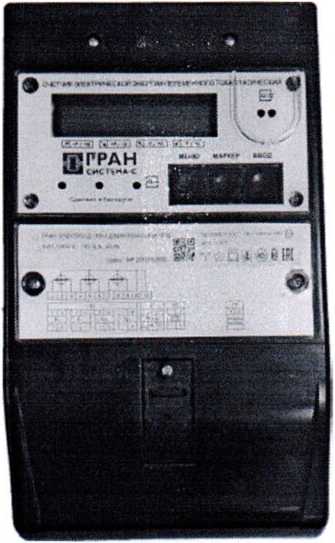

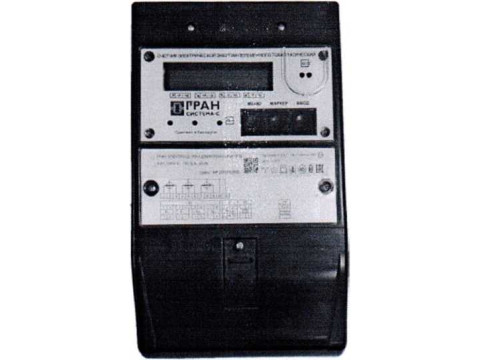

Счетчики электрической энергии переменного тока статические "Гран-Электро СС-301"

«Гран-Электро СС-301 -

Х1.Х2Х3Х4Х5Х6

Х/ХвХэХю

Х11Х12Х13Х14

Xl5 X16-X17

Рисунок 2

Рисунок 3

Рисунок 4

«Гран-Электро СС-301 -

Xi

Х2

Хз

Х4

Х5

Хб

Номинальный, базовый (максимальный) ток, А: трансформаторное включение1);

-1 (1,5)

1

- 5 (7,5)

5

непосредственное включение:

- 5 (40)

5

- 10 (80)

10

-10 (100)1>

20

-5 (100)2)

30

Наличие и тип интерфейса связи:

- оптический и RS-2321’

0

- оптический и RS-485

1

- оптический и M-BUS1)

2

- оптический

3

Номинальное напряжение, В:

- Зх57,7/1001>

- Зх127/2201>

/У

- 3x230/400 (схема подключения четырехпроводная)

/и

- 3x230/400 (схема подключения трехпроводная)

/Е

Класс точности по активной энергии: трансформаторное включение1);

- 0.5S

- 0,2S3)

/0

непосредственное включение:

-1

/1

- 0,51>

/2

Измерение напряжений и токов с нормируемыми метрологическими характеристиками1);

- погрешность не нормируется

- погрешность измерения U ±0,5 % и I ±0,5 %4)

/м

- погрешность измерения U ±0,5 % и I ±1 %

/М1

Диапазон предельных рабочих температур;

- от минус 25 °C до 55 °C («стандартный»)1)

- от минус 40 °C до 70 °C («расширенный»)5)

/р

«Гран-Электро СС-ЗО1-Х1.Х2Х3Х4Х5Х6 (

Х7

Xs

Хэ

Хю

Телеметрические выходы6’:

- отсутствуют

- 2 импульсных выхода7’

2i

- 4 импульсных выхода1’

4i

Количество тарифов:

- 8 тарифов1’

- 4 тарифа

4Т

Типы измеряемой энергии и мощности:

- активная и реактивная по двум направлениям1’

- активная по двум направлениям

А2

- активная по одному направлению1’

А1

Тип дисплея:

- дисплей без подсветки2’

- дисплей с подсветкой и нижней рабочей температурой минус 25 °C1’5’

L

- дисплей с подсветкой и нижней рабочей температурой минус 40 °C

L+

«Гран-Электро СС-ЗОТ-ХьХгХзХдХбХб^уХвХэХю) -

Хи

Xl2

Х13

Х14

Тип корпуса:

- с возможностью установки дополнительных интерфейсов

К

-NORAX

N

Резервный источник питания1’:

- отсутствует

- имеется

W

Модуль мониторинга и управления нагрузкой1’6’:

- отсутствует

- имеется

с

Модуль учета потерь1’:

- отсутствует

- имеется

F

«Гран-Электро СС-ЗО^ХъХгХзХдХбХб^ХвХэХкОХпХ^ХпХи -

Х15

X16 -

Xl7

Дополнительный интерфейс 11’:

- отсутствует

- интерфейс RS-232

RS232

- интерфейс RS-485

RS485

Дополнительный интерфейс 21):

- отсутствует

- интерфейс RS-232

RS232

- интерфейс RS-485

RS485

Радиомодуль RFt1’ (частота 868 МГц):

- отсутствует

- радиомодуль с внутренней антенной8’

RFt

- радиомодуль с внешней антенной9’

RFtext

- радиомодуль с внешней активной антенной10’, где XX -длина кабеля антенны в метрах (максимум 100 м);

RFtA

XX

- радиомодуль с внешней активной антенной с увеличенной дальностью покрытия10’, где XX - длина кабеля антенны в метрах (максимум 100 м)

RFtB

XX

- отсутствует

- радиомодуль с внутренней антенной8’11’

RFs

- радиомодуль с внешней антенной9’11’

RFsE

«Гран-Электро СС-301-Xi.X2X3X4X5X6(X7X8X9Xio)KXi2Xi3Xi4 -

Xl5

Xie

GSM/GPRS-модем (с внешней антенной, тип разъема SMA), интерфейсы Ethernet или WIFI:

- отсутствует

- GSM-модем9’

GSM

- GPRS-модем9’

GPRS

- ЗС-модем9’

3G

- Ethernet

NET

-WIFI9’

WIFI

Функция маршрутизации: транзит данных через счетчик, оснащенный GSM-модемом, GPRS-модем, ЗС-модем на другие счетчики, объединенные в сеть

- отсутствует

- имеется

TX

Таблица 1 - Основные технические и метрологические характеристики счетчиков

Наименование характеристики

Значение

Класс точности:

- для активной энергии по ГОСТ 31819.22-2012

- для активной энергии по ГОСТ 31819.21-2012

- для активной энергии по ТУ РБ 100832277.001-2001

- для реактивной энергии по ГОСТ 31819.23-2012

0,2S или 0,5S;

1;

0,5*;

1

Номинальное напряжение переменного тока Uhom, В

3x57,7/100 или 3x127/220 или 3x230/400

Установленный рабочий диапазон напряжений переменного тока

ОТ 0,9'Uhom ДО 1,1 О’Uhom

Предельный рабочий диапазон напряжений переменного тока

ОТ 0,8’ Uhom ДО 1,1 5' Uhom

Номинальная (максимальная) сила переменного тока для счетчиков трансформаторного включения ком (1макс), А (в зависимости от модификации)

1 (1,5) или 5 (7,5)

Базовая (максимальная) сила переменного тока для счетчиков непосредственного включения 1б (1макс), А (в зависимости от модификации)

5 (40), 5 (100), 10 (80), 10(100)

Чувствительность при измерении активной энергии при Uhom и коэффициенте мощности coscp = 1 для счетчиков: - класса точности 0,2S и 0,5S - класса точности 0,5 и 1

0,001'1ном 0,004 1б

Номинальная частота переменного напряжения сети, Гц

50

Рабочий диапазон частот переменного напряжения сети, Гц

от 49 до 51

Пределы суточного хода встроенных часов в нормальных условиях, с

±1

Изменение суточного хода встроенных часов при отклонении температуры от 23 °C в диапазоне температур от минус 25 °C до плюс 55 °C для счетчиков модификации «Гран-Электро СС-301-Х1.Х2ХзХ4Х5Хб(Х7Х8Х9Хю)К», с/°С, не более

±0,15

Диапазон измерений напряжения переменного тока для счетчиков модификации «Гран-Электро СС-301-Х1.Х2ХзХ4/М(/М1)Хб(Х7Х8Х9Хю)К»

ОТ 0,8 ’ U ном ДО 1,1 5 • U ном

Пределы допускаемой основной относительной погрешности счетчиков при измерении напряжения переменного тока для модификации «Гран-Электро

СС-301-Х1.Х2ХзХ4/М(/М1)Хб(Х7Х8Х9Хю)К», %

±0,5

Диапазон измерений силы переменного тока для счетчиков модификации «Гран-Электро

СС-301 -Xi .ХгХзХ4/М(/М1 )Хб(Х7Х8ХэХ1о)К»

от 0,05-1ном (0,05- 1б) ДО 1макс

Пределы допускаемой основной относительной погрешности счетчиков при измерении силы переменного тока, %, для модификации:

- «Гран-Электро СС-301-Х1.Х2ХзХ4/МХб(Х7Х8Х9Хю)К»

- «Гран-Электро СС-301-Х1.Х2ХзХ4/М1Хб(Х7Х8Х9Хю)К»^

±0,5

±1,0

Количество тарифов для счетчиков модификации: - «Гран-Электро СС-301-Х1.Х2ХзХ4Х5Хб(Х7Х8Х9Х1о)К» - «Гран-Электро CC-3O1-Xi.X2/U/1/P(X74TA2Xio)N» V

Ж ;от 1 до 8

ЖЖ от 1 До 4

Наименование характеристики

Значение

Количество тарифных зон для счетчиков модификации:

- «Гран-Электро СС-301-

Х1 .Х2ХзХ4Х5Хб(Х7Х8Х9Хю)К»

- «Гран-Электро СС-301-Xi.X2/U/1/P(X74TA2Xio)N»

от 1 до 48

от 1 до 24

Количество тарифных сезонов

12

Интервал усреднения мощности для счетчиков модификации «Гран-Электро

СС-301 -Xi .Х2ХзХ4Х5Хб(Х7Х8Х9Хю)К», мин

3 и 30 или 3 и 15

Глубина хранения срезов энергии, дней, для счетчиков модификаций:

- «Гран-Электро СС-301 -

Xi Х2ХзХ4Х5Хб(Х7Х8Х9Хю)К»

при 30 мин интервале усреднения

при 15 мин интервале усреднения

- «Гран-Электро CC-3O1-Xi.X2/U/1/P(X74TA2Xio)N»

60

30 программируется

Глубина хранения значений приращения энергии в целом и с разбивкой по 4 или 8 тарифам для счетчиков модификации «Гран-Электро

СС-301 -Х1 .Х2ХзХ4Х5Хб(Х7Х8Х9Хю)К»:

- за сутки

- за месяц

- за год

за текущие и 30 предыдущих за текущий и 23 предыдущих за текущий и 7 предыдущих

Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 или 8 тарифам для счетчиков модификаций:

- «Гран-Электро

СС-301-Х1.Х2ХзХ4Х5Хб(Х7Х8Х9Хю)К»

на начало суток

на начало месяца

на начало года

- «Гран-Электро CC-3O1-Xi.X2/U/1/P(X74TA2Xio)N» на начало месяца

всех дней текущего месяца текущего и 11 предыдущих текущего и 7 предыдущих

текущего и 12 предыдущих

Глубина хранения значений максимальной мощности за месяц в целом и с разбивкой по 4 или 8 тарифам для счетчиков модификаций:

- «Гран-Электро

СС-301 -Xi .Х2ХзХ4Х5Хб(Х7Х8Х9Хю)К»

- «Гран-Электро CC-3O1-Xi.X2/U/1/P(X74TA2Xio)N»

за текущий и 23 предыдущих

за текущий и 12 предыдущих

Время хранения информации при отключении питания

в течение срока службы счетчика

Сохранение работоспособности встроенных часов при отключении сетевого питания при температуре 23 °C, лет, не менее

8

Наименование характеристики

Значение

Потребляемая мощность (без модулей расширения) в каждой цепи напряжения счетчика при номинальном напряжении переменного тока, нормальной температуре и номинальной частоте переменного тока: - полная, В А, не более - активная, Вт, не более

10 2

Полная мощность, потребляемая каждой цепью тока счетчика при базовой (номинальной) силе переменного тока, нормальной температуре и номинальной частоте переменного тока, В А, не более, для счетчиков: - непосредственного включения - трансформаторного включения

4

1

Оптический интерфейс

по ГОСТ IEC 61107-2011

Скорость обмена по оптическому интерфейсу, бит/с (в зависимости от модификации)

2400 или от 300 до 19200

Основные цифровые интерфейсы связи (в зависимости от модификации)

RS-232 или RS-485 или M-BUS

Дополнительные цифровые интерфейсы связи (в зависимости от модификации)

RS-232; RS-485; радиомодуль (RFt, RFtext.RFtA, RFtB, RFs, RFsE); GSM;

GPRS; 3G; WIFI; Ethernet

Скорость обмена по цифровому интерфейсу, бит/с (в зависимости от модификации)

от 100 до 19 200

Значение постоянной счетчика в имп./(кВтч) или имп./(квар ч) для счетчиков модификаций:

- «Гран-Электро СС-ЗО1-Х1.Х2Х3Х4Х5Хб(Х7Х8ХэХю)К» - «Гран-Электро CC-3O1-Xi.X2/U/1/P(X74TA2Xio)N»

от 320 до 50 000 2500

Класс по степени защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

II

Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015

IP51, категория 2

Диапазон температур нормальных условий, °C

от 21 до 25

Предельный рабочий диапазон температур, °C, для счетчиков модификаций:

- «Гран-Электро CC-3O1-Xi.X2X3X4X5(X7X8X9Xio)Xii»

- «Гран-Электро CC-3O1-Xi.X2X3X4X5/P(X7X8X9Xio)Xii»

от минус 25 до плюс 55

от минус 40 до плюс 70

Относительная влажность в рабочих условиях, %

до 95 при температуре 30 °C

Предельный диапазон температур хранения и транспортирования, °C, для счетчиков модификаций: - «Гран-Электро CC-3O1-Xi.X2X3X4X5(X7X8X9Xio)Xii» - «Гран-Электро CC-3O1-Xi.X2X3X4X5/P(X7X8X9Xio)Xn»

от минус 25 до плюс 70

от минус 40 до плюс 70

Средний срок службы, лет, не менее

32

Средняя наработка на отказ, ч, не менее

220 000

Габаритные размеры, мм, не более, (высота х ширина х глубина) для счетчиков модификаций:

- «Гран-Электро СС-301 -Xi.X2X3X4X5X6(X7X8X9Xio)K»

- «Гран-Электро CC-3O1-Xi.X2/U/1/P(X74TA2Xio)N»

320 *'}32 х 90 236'' х 184 х 56

Наименование характеристики

Значение

Масса, кг, не более

2,0

Примечание: * - пределы допускаемых погрешностей измерения активной энергии, не попадающие под требования ГОСТ 31819.21-2012 см. таблицу 2

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности счетчика при измерения активной энергии с симметричными нагрузками, %, при

- 0,05-Ie < I < 0,10- 1б при coscp = 1

- 0,10 Ie < I < 0,20 Io при coscp = 0,5

- 0,1 о- 1б < I < 1макс при coscp = 1

- 0,20 1б < I < 1макс при coscp = 0,5

±0,75 ±0,75 ±0,50 ±0,50

Пределы допускаемой основной относительной погрешности счетчика при измерении активной энергии при симметрии многофазных напряжений, приложенных к цепям напряжения, %, при

- 0,101б < I < 1макс при coscp = 1

- 0,20 1б < I < 1макс при coscp = 0,5

±1,00

±1,00

Пределы допускаемой дополнительной относительной погрешности счетчика при измерении активной энергии, вызванной изменением напряжения переменного тока в пределах ±10 % от номинального значения, %: - 0,05 Ie < I < 0,1 O le при coscp = 1 - 0,1 0- 1б < I < 1макс при coscp = 0,5

±0,40

±0,50

Пределы допускаемой дополнительной относительной погрешности счетчика при измерении активной энергии, вызванной изменением частоты переменного напряжения в пределах ±2 %, %

- 0,05- 1б < I < 1макс при coscp = 1

- 0,1 0 1б < I < 1макс при coscp = 0,5

±0,30 ±0,40

Средний температурный коэффициент счетчика при измерении активной энергии, %/К

- 0,1 0- 1б < I < 1макс при coscp = 1

- 0,20- 1б < I < 1макс при coscp = 0,5

±0,03

±0,05

Примечание - Пределы допускаемых погрешностей счетчика при измерении активной энергии (класс 0,5 по ТУ РБ 100832277.001-2001), не указанных в таблице, соответствуют значениям по ГОСТ 31819.21-2012 для счетчиков класса точности 1

Наименование

Количество, шт.

Счетчик электрической энергии переменного тока статический «Гран-Электро СС-301»

1

Антенна выносная с разъемом SMA

1D

Модуль антенный MA-01t (MA-01tA)

1D

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Паспорт

1

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по эксплуатации

-|2)3)

МРБ МП. 3015-2020 Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Методика поверки

14>

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Инструкция оператора по работе с последовательным каналом связи

3)

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по мониторингу параметров

3)

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по модулю расширения «Модем GSM»

3)

Счетчик электрической энергии переменного тока статический «Гран-Электро СС-301». Руководство по модулю расширения «Ethernet»

3)

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по модулю расширения «WIFI»

3)

«WMU0» Программа сервиса счетчика «Гран-Электро СС-301» (программа для считывания данных)

3)

«WMU1», «SmartPatronus» Программа для параметризации счетчиков «Гран-Электро СС-301»

4)

Упаковка

1

Примечания

1) - Наличие и тип определяется исполнением счетчика.

2) - Количество определяется договором на поставку.

3) - См. www.strumen.bywww.strumen.com.

4) - Определяется договором на поставку.
