Комплексы информационно-измерительные для контроля качества никелевых покрытий НТ-800
| Номер в ГРСИ РФ: | РБ 03 23 7639 20 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ГНУ "Институт прикладной физики Национальной академии наук Беларуси" (ИПФ НАН), г. Минск |
|
Описание типа РБ 03 23 7639 20 [2020-12-29]
rb-03-23-7639-20_2020-12-29.pdf
|
Скачать |
Комплексы информационно-измерительные для контроля качества никелевых покрытий НТ-800 предназначены для измерения толщины никелевых покрытий, нанесенных на изделия из немагнитных материалов, и оценки равномерности распределения в никелевых покрытиях механических напряжений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 7639 20 |
| Наименование | Комплексы информационно-измерительные для контроля качества никелевых покрытий НТ-800 |
| Год регистрации | 2020 |
| Номер сертификата | 13530 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2025-06-26 |
| Получатель сертификата | ИПФ НАН БЕЛАРУСИ, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ИПФ НАН БЕЛАРУСИ
Адрес: 220072, г. Минск, ул. Академическая, 16
Контакты: (017) 284-17-94
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводят по МРБ МП.3004-2020. |
Поверители
Скачать
|
Описание типа РБ 03 23 7639 20 [2020-12-29]
rb-03-23-7639-20_2020-12-29.pdf
|
Скачать |
Описание типа
Назначение
Комплексы информационно-измерительные для контроля качества никелевых покрытий НТ-800 предназначены для измерения толщины никелевых покрытий, нанесенных на изделия из немагнитных материалов, и оценки равномерности распределения в никелевых покрытиях механических напряжений.
Область применения: авиакосмическая промышленность (например, контроль узлов ракетных двигателей), а также другие отрасли, в которых применяются никелевые покрытия толщиной до 850 мкм.
Описание
Принцип работы комплекса основан на регистрации магнитоотрывного усилия, функционально связанного с толщиной ферромагнитного покрытия и величиной его внутренних напряжений, оказывающих существенное влияние на магнитную проницаемость материала покрытия.
При выполнении измерения постоянный магнит, находящийся в датчике, притягивается к поверхности контролируемого изделия за счет магнитных свойств нанесенного на него покрытия. Входящий в состав датчика первичный измерительный преобразователь регистрирует величину магнитоотрывного усилия, формируя измерительный сигнал. В электронном блоке полученный сдатчика сигнал оцифровывается и обрабатывается по специальным алгоритмам.
Внешний вид комплекса представлен на рисунке 1.
Схема с указанием места для нанесения знака поверки в виде клейма-наклейки приведена в Приложении А.

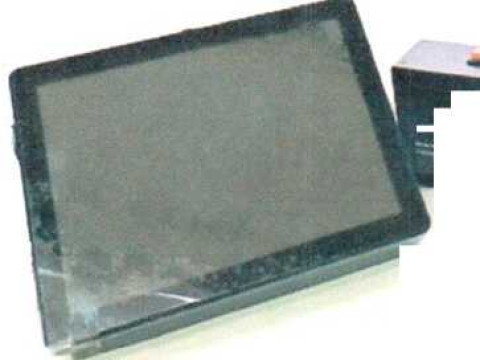

Рисунок 1 - Внешний вид комплекса НТ-800
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики комплекса соответствуют значениям, приведенным в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерения толщины никелевых покрытий, мкм |
от 200 до 850 |
|
Пределы допускаемых значений абсолютной погрешности при измерении толщины никелевых покрытий, мкм |
±(0,05/iM +1,5), где hu - действительная толщина покрытия меры |
|
Время установления рабочего режима, с, не более |
60 |
|
Время одного измерения, с, не более |
10 |
|
Номинальное напряжение питания, В |
5 |
|
Потребляемый ток, А, не более |
4 |
|
Габаритные размеры, мм, не более - электронный блок - датчики для контроля на плоских поверхностях изделий - датчики для контроля в труднодоступных местах изделий |
200x170x45 90x90*50 230x70x45 |
|
Масса, кг, не более - электронный блок - датчики |
0,6 0,3 |
|
Климатические условия при эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха, %, не более |
от плюс 5 до плюс 35 75 при температуре 30 °C |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 20В |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель электронного блока способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки комплекса приведен в таблице 2.
Таблица 2________________________________________
|
Наименование |
Кол-во |
|
Электронный блок обработки информации Датчик для измерения толщины никелевых покрытий на плоских поверхностях изделий Датчик для оценки равномерности распределения напряжений в никелевых покрытиях на плоских поверхностях изделий Датчик для измерения толщины никелевых покрытий в труднодоступных местах изделий Датчик для оценки равномерности распределения напряжений в никелевых покрытиях в труднодоступных местах изделий Руководство по эксплуатации Кейс |
1 1 1 1 1 1 1 |
|
Примечание - Для питания электронного блока комплекса должен использоы^рЁ сетевой адаптер постоянного тока с выходным напряжением 5 В и выходны^токо». не менее 4 А, соответствующий требованиям ТР ТС 004/2011 и ТР ТС 020/^0/11. | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100289280.028 - 2020 Комплексы информационно-измерительные для контроля качества никелевых покрытий НТ-800. Технические условия.
МРБ МП. 3004 - 2020 Комплексы информационно-измерительные для контроля качества никелевых покрытий НТ-800. Методика поверки.
Заключение
Комплексы информационно-измерительные для контроля качества никелевых покрытий НТ-800 соответствуют требованиям ТУ BY 100289280.028-2020.
Комплексы информационно-измерительные для контроля качества никелевых покрытий НТ-800 соответствуют требованиям Технического регламента Евразийского экономического союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ЕАЭС № BY/112 11.01. ТР020 003 41529).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Адрес: г. Минск, Старовиленский тракт, 93, тел. 378-98-13
Аттестат аккредитации № BY/112 1.0025 (действителен до 30.03.2024)
