Дозаторы пипеточные электронные Sartorius
| Номер в ГРСИ РФ: | РБ 03 02 7641 20 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "Sartorius Biohit Liquid Handling Oy", Финляндия |
|
Описание типа РБ 03 02 7641 20 [2020-10-13]
rb-03-02-7641-20_2020-10-13.pdf
|
Скачать |
Дозаторы пипеточные электронные Sartorius (далее - дозаторы) предназначены для измерения объема при дозировании жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 7641 20 |
| Наименование | Дозаторы пипеточные электронные Sartorius |
| Год регистрации | 2020 |
| Номер сертификата | 13532 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2025-06-26 |
| Получатель сертификата | фирма "Sartorius Biohit Liquid Handling Oy", Финляндия (FI) |
Производитель / Заявитель
фирма "Sartorius Biohit Liquid Handling Oy"
Адрес: Laippatie 1, 00880 Helsinki, Finland
Контакты: тел.: +358 9 773 861, факс: +358 9 773 86 200
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.3017-2020. |
Поверители
Скачать
|
Описание типа РБ 03 02 7641 20 [2020-10-13]
rb-03-02-7641-20_2020-10-13.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы пипеточные электронные Sartorius (далее - дозаторы) предназначены для измерения объема при дозировании жидкостей.
Область применения: научно-исследовательские и производственные лаборатории, химическая и микробиологическая промышленность.
Описание
Принцип работы дозаторов основан на создании в съемном наконечнике, надеваемом на держатель дозатора, попеременно вакуума и избыточного давления, в результате чего дозируемая жидкость всасывается или сливается в наконечник. Вакуум и избыточное давление создается при перемещении в корпусе рукоятки герметично уплотненного поршня. Перемещение поршня регулируется в пределах диапазона дозирования с помощью регулировочного барабана. Установленное значение объема дозы отображается на жидкокристаллическом дисплее, встроенном в ручку дозатора.
Дозаторы имеют сбрасыватель наконечников, который приводится в действие с помощью отдельной кнопки, находящейся на ручке дозатора.
Дозаторы изготавливают в двух модификациях в зависимости от выполняемых функций: Picus и Picus NxT.
В зависимости от количества каналов дозаторы изготавливаются следующих модификаций:
- одноканальные дозаторы Picus (Picus NxT) с варьируемым объемом дозирования от 2 до 10 мкл, от 5 до 120 мкл, от 10 до 300 мкл, от 50 до 1000 мкл, от 100 до 5000 мкл, от 500 до 10000 мкл;
- восьмиканальные дозаторы Picus (Picus NxT) с варьируемым объемом дозирования от 2 до 10 мкл, от 5 до 120 мкл, от 10 до 300 мкл, от 50 до 1200 мкл;
- двенадцатиканальные дозаторы Picus (Picus NxT) с варьируемым объемом дозирования от 2 до 10 мкл, от 5 до 120 мкл, от 10 до 300 мкл, от 50 до 1200 мкл.
Внешний вид дозаторов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А к описанию типа.
Версия встроенного программного обеспечения: не ниже 4.0.

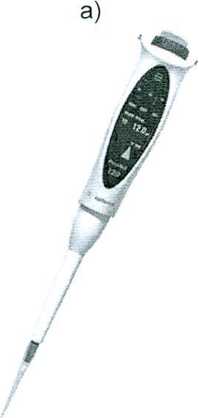

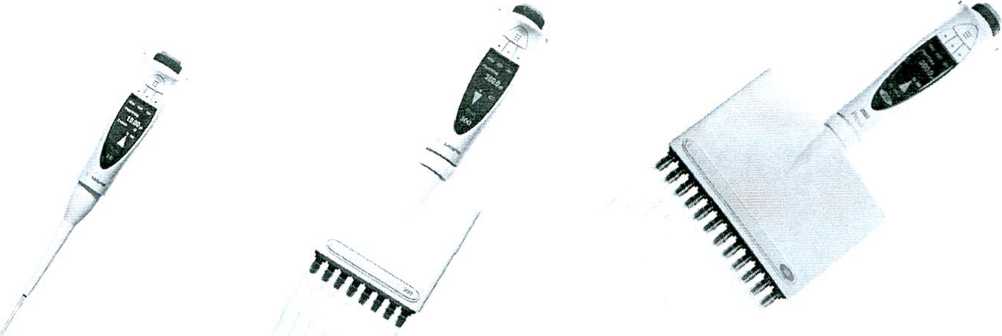

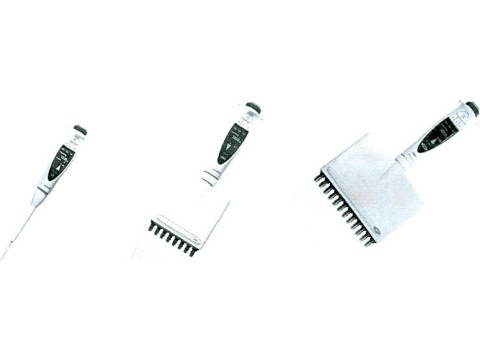

а) дозатор Pious одноканальный; б) дозатор Pious восьмиканальный;
в) дозатор Pious двенадцатиканальный; г) дозатор Pious NxT одноканальный;
д) дозатор Pious NxT восьмиканальный; е) дозатор Picus NxT двенадцатиканальный
Рисунок 1 - Внешний вид дозаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики дозаторов приведены в таблицах 1-2.
Таблица 1
|
Диапазон объёмов дозирования, мкл |
Дискретность установки, мкл |
Номинальный объем дозы, мкл |
Пределы допускаемого относительного отклонения среднего арифметического значения фактического объёма дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объёма дозы при доверительной вероятности у=0,95, % |
|
Дозаторы |
Picus (Picus Nxt) одноканальные | |||
|
От 2 до 10 |
0,02 |
2 |
± 8,0 |
6,0 |
|
5 |
± 5,0 |
5,0 | ||
|
10 |
±2,5 |
3,0 | ||
|
От 5 до 120 |
0,10 |
5 |
± 5,0 |
5,0 |
|
60 |
± 1,5 |
2,0 | ||
|
120 |
±1,5 |
2,0 | ||
|
От 10 до 300 |
0,20 |
10 |
±2,5 |
3,0 |
|
150 |
± 1,5 |
2,0 | ||
|
300 |
± 1,0 |
1,0 | ||
|
От 50 до 1000 |
1,00 |
50 |
± 2,0 |
2,5 |
|
500 |
± 1,0 |
1,0 | ||
|
1000 |
± 1,0 |
1,0 | ||
|
От 100 до 5000 |
5,00 |
100 |
±1,5 |
2,0 |
|
2500 |
± 1,0 |
1,0 | ||
|
5000 |
± 1,0 |
1,0 | ||
|
От 500 до 10000 |
10,0 |
500 |
± 1,0 |
1,0 |
|
5000 |
± 1,0 |
1,0 | ||
|
10000 |
± 1,0 |
1,0 | ||
|
Дозаторы Pious (Pious Nxt) восьмиканальные | ||||
|
От 2 до 10 |
0,01 |
2 |
± 8,0 |
6,0 |
|
5 |
± 5,0 |
5,0 | ||
|
10 |
± 2,5 |
3,0 | ||
|
От 5 до 120 |
0,10 |
5 |
± 5,0 |
5,0 |
|
60 |
±1,5 |
2,0 | ||
|
120 |
± 1,5 |
2,0 | ||
|
От 10 до 300 |
0,20 |
10 |
±2,5 |
3,0 |
|
150 |
± 1,5 |
2,0 | ||
|
300 |
± 1,0 |
1,0 | ||
|
От 50 до 1200 |
1,00 |
50 |
±2,0 |
2,5 |
|
600 |
± 1,0 |
1,0 | ||
|
1200 |
± 1,0 |
1,0 | ||
|
Дозаторы Pious (Pious Nxt) двенадцатиканальные | ||||
|
От 2 до 10 |
0,01 |
2 |
±8,0 |
6,0 |
|
5 |
± 5,0 |
5,0 | ||
|
10 |
±2,5 |
3,0 | ||
|
От 5 до 120 |
0,10 |
5 |
± 5,0 |
5,0 |
|
60 |
± 1,5 |
2,0 | ||
|
120 |
± 1,5 |
2,0 | ||
|
От 10 до 300 |
0,20 |
10 |
±2,5 |
3,0 |
|
150 |
± 1,5 |
2,0 | ||
|
300 |
± 1,0 |
1,0 | ||
|
От 50 до 1200 |
1,00 |
50 |
±2,0 |
2,5 |
|
600 |
±1,0 |
1,0 | ||
|
1200 |
± 1,0 |
1,0 | ||
Таблица 2
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон температур окружающей среды, °C - относительная влажность |
от плюс 18 до плюс 40 до 80% при 25 °C |
|
Условия транспортирования: -диапазон температур окружающей среды, °C - относительная влажность |
от минус 20 до плюс 40 до 98% при 25 °C |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки дозаторов:
- дозатор (модификация и исполнение в соответствии с заказом);
- сетевое зарядное устройство;
- фильтры Safe-Cone и пинцет (для моделей с верхним пределом измерения объема более 10 мкл);
- автоклавируемая смазка (для одноканальных моделей);
- упаковка;
- руководство по эксплуатации;
- методика поверки МРБ МП.3017-2020 (по требованию заказчика).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Sartorius Biohit Handling Оу», Финляндия.
МРБ МП.3017-2020 «Дозаторы пипеточные электронные Sartorius. Методика поверки».
Заключение
Дозаторы пипеточные электронные Sartorius соответствуют требованиям документации фирмы «Sartorius Biohit Handling Оу», Финляндия, ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер ЕАЭС N RU Д-Fl.НР15.В.01645/20, действительна по 21.01.2025).
Межповерочный интервал: не более 12 месяцев.
Межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
