Дозаторы пипеточные, одно- и многоканальные, "Техно"
| Номер в ГРСИ РФ: | РБ 03 07 6991 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | «Thermo Fisher Scientific», США |
Дозаторы пипеточные, одно- и многоканальные, «Техно» (далее - дозаторы) предназначены для измерений объема дозируемых жидкостей, динамическая вязкость которых не превышает 1,3x10'3 Па-с.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6991 20 |
| Наименование | Дозаторы пипеточные, одно- и многоканальные, "Техно" |
| Год регистрации | 2020 |
| Номер сертификата | 13852 |
| Дата регистрации | 2020-10-29 |
| Срок действия | 2025-01-27 |
| Получатель сертификата | АО "Термо Фишер Сайентифик", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
АО "Термо Фишер Сайентифик"
Адрес: ул. Кубинская, д. 73, литер А, корпус 1, 196240, г. Санкт-Петербург
Контакты: (812)703-4215 / (812)703-4216 / www.thermofisher.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь дозаторы, имеющие объем дозирования менее 2 мкл. |
| Методика поверки | Поверка проводится по МП 2301-0146-2014 с изменением №1, утвержденным в 2016 г. |
| Признание поверки | Первичная при выпуске из производства и периодическая: АО "Термо Фишер Сайентифик" (аттестат аккредитации - №РОСС RU.0001.310076, шифр поверительного клейма - ГЕН)(НТК №03-19). |
Поверители
Скачать
|
Описание типа РБ 03 07 6991 20 [2020-12-28]
rb-03-07-6991-20_2020-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 6991 20 [2019-11-26]
rb-03-07-6991-20_2019-11-26.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы пипеточные, одно- и многоканальные, «Техно» (далее - дозаторы) предназначены для измерений объема дозируемых жидкостей, динамическая вязкость которых не превышает 1,3x10'3 Па-с.
Описание
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением.
Дозаторы представляют собой одноканальные, восьмиканальные, двенадцатиканальные и шестнадцатиканальные устройства с изменяемым объемом для отбора и дозирования жидкости с высокой точностью.
Дозаторы оборудованы автономным модульным механизмом регулировки объема доз, который позволяет установить объем дозирования с наименьшим шагом. Для уменьшения влияния тепла руки на результат дозирования механизм установки объема доз имеет термоизоляцию от корпуса дозатора.
Значение объема дозы, установленное при использовании операционной кнопки, отображается на цифровом дисплее, встроенном в рукоятку дозатора.
Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъемность наконечников.
Выпускается тридцать три модификации дозаторов: тринадцать одноканальных с фиксированным объемом доз (ДПОФ), десять одноканальных с переменным объемом доз (ДПОП) и десять многоканальных с переменным объемом доз (ДПМП).

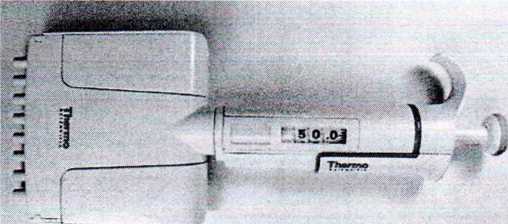

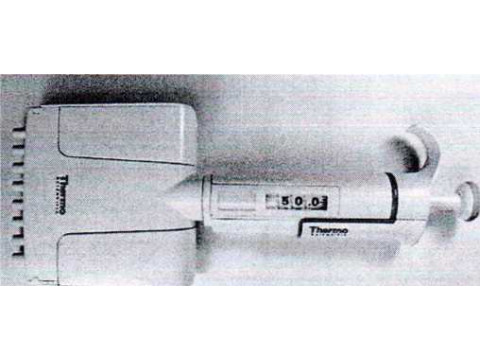

Рисунок 1 - Общий вид многоканальных дозаторов
Зродолжение таблицы 1
|
Наименование модификаций дозаторов |
Диапазон объемов дозирования, мкл |
Дискретность установки, мкл |
Число каналов |
Пределы допускаемой систематической составляющей основной относительной погрешности, % |
Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной погрешности, % |
|
ДПОП-1-0,2-2 |
от 0,2 до 2 |
0,002 |
1 |
±8,0 +8.0 |
7,0 6,0 |
|
ДПОП-1 -0,5-5 |
от 0,5 до 5 |
0,01 |
1 |
+8,0 ±5.0 |
7,0 5,0 |
|
ДПОП-1-1-Ю |
от 1 до 10 |
0,01 |
1 |
±8,0 +2.5 |
7,0 3,0 |
|
ДПОП-1-2-20 |
от 2 до 20 |
0,1 |
1 |
±8,0 +2.0 |
6,0 3,0 |
|
ДПОП-1-10-100 |
от 10 до 100 |
0,2 |
1 |
±2,5 ±1.5 |
3,0 2,0 |
|
ДПОП-1-20-200 |
от 20 до 200 |
1,0 |
1 |
±2,5 ±1.5 |
3,0 2,0 |
|
ДПОП-1-0,2-2 |
от 0,2 до 2 |
0,002 |
1 |
±8,0 +8.0 |
7,0 6,0 |
|
ДПОП-1-30-300 |
от 30 до 300 |
1,0 |
1 |
+2,0 ±1.5 |
3,0 2,0 |
|
ДПОП-1-100-1000 |
от 100 до 1000 |
1,0 |
1 |
±1,5 ±1.0 |
2,0 1,0 |
|
ДПОП-1-500-5000 |
от 500 до 5000 |
10,0 |
1 |
±1,0 ±1.0 |
1,0 1,0 |
|
ДПОП-1-1000-10 000 |
от 1000 до 10000 |
20,0 |
1 |
±1,0 + 1.0 |
1.0 1,0 |
|
ДПМП-8-1-10 |
от 1 до 10 |
0,01 |
8 |
±8,0 ±2,5 |
7,0 3,0 |
|
ДПМП-8-5-50 |
от 5 до 50 |
0,1 |
8 |
±5,0 ±2,0 |
5,0 2,5 |
|
ДПМП-8-10-100 |
от 10 до 100 |
0,2 |
8 |
±2,5 ±1.5 |
3,0 2,0 |
|
ДПМП-8-30-300 |
от 30 до 300 |
1,0 |
8 |
±2,5 ±1.5 |
3,0 2,0 |
|
ДПМП-12-1-10 |
от 1 до 10 |
0,01 |
12 |
±8,0 ±2.5 |
7,0 3,0 |
|
ДПМП-12-5-50 |
от 5 до 50 |
0,1 |
12 |
±5,0 ±2,0 |
5,0 2,5 |
|
ДПМП-12-10-100 |
от 10 до 100 |
0,2 |
12 |
±2,5 ±1.5 |
3,0 2,0 |
Тродолжение таблицы 1
|
Наименование модификаций дозаторов |
Диапазон объемов дозирования, мкл |
Дискретность установки, мкл |
Число каналов |
Пределы допускаемой систематической составляющей основной относительной погрешности, % |
Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной погрешности, % |
|
ДПМП-12-30-300 |
от 30 до 300 |
1,0 |
12 |
±2,5 ±1.5 |
3,0 2,0 |
|
ДПМП-16-1-10 |
от 1 до 10 |
0,01 |
16 |
±8,0 ±2.5 |
7,0 3,0 |
|
ДПМП-16-5-50 |
от 5 до 50 |
0,1 |
16 |
±5,0 ±2.0 |
5,0 2,5 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной систематической составляющей относительной погрешности при отклонении температуры окружающего воздуха от 20 °C на каждые 10 °C, % |
±5 |
|
Нормальные условия измерений: - диапазон рабочих температур, °C - диапазон относительной влажности воздуха, % - атмосферное давление, кПа |
от ±18 до ±22 от 30 до 80 от 97,3 до 105,3 |
|
Динамическая вязкость дозируемых жидкостей, Па-с, не более |
1,3-10’3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальные габаритные размеры дозаторов без упаковки, высота, мм, не более - одноканальных фиксированного объема - одноканальных переменного объема - восьмиканальных - двенадцатиканальных - шестнадцатиканальных |
300 350 300 300 300 |
|
Масса дозаторов без упаковки, г, не более - одноканальных фиксированного объема - одноканальных переменного объема - восьмиканальных - двенадцатиканальных - шестнадцатиканальных |
150 150 200 250 300 |
|
Условия эксплуатации: - диапазон рабочих температур, °C - диапазон относительной влажности воздуха, % - атмосферное давление, кПа |
от ±10 до ±35 от 30 до 80 от 97,3 до 105,3 |
|
Средняя наработка на отказ, циклов, не мснсс -для одноканальных дозаторов - для многоканальных дозаторов Средний срок службы, лет |
100000 50000 4 |
