Дозатор весовой дискретного действия ВСЕЛУГТМ ДВН в модификации ДВ2000Н заводской № 2437.23.001

Назначение

Дозатор весовой дискретного действия ВСЕЛУПМ ДВН в модификации ДВ2000Н (далее - дозатор) предназначен для автоматического взвешивания предварительно заданных и фактически постоянных доз сыпучего материала.

Описание

Дозатор состоит из узла взвешивания и устройства управления.

Узел взвешивания включает в себя:

- грузоприемное устройство (далее - ГПУ) выполнено в виде бункера, опирающегося на три весоизмерительных тензорезисторных датчика HLCB1C3l.lt, изготовитель «НВМ», Германия (далее - датчики), установленные на опорной раме дозатора. Для выгрузки материала бункер оснащен сферическим затвором;

- гравитационный питатель оснащен устройством регулирования скорости подачи материала (пневмоцилиндр).

Устройство управления представляет собой монтажный шкаф автоматики с заключенным в нем набором электронных модулей, соединенных между собой электрическими устройствами коммутации:

- устройство обработки аналоговых данных AED (далее - УОАД);

- контроллер программируемый SIMATIC S7-1200 (далее - контроллер) предназначен для регулирования параметров технологического процесса (дозирования, выгрузки материалов).

- панель оператора SIMATIC HMI (далее - терминал), изготовитель -«SIEMENS AG», Германия. Терминал выполнен в отдельном корпусе и предназначен для отображения информации о массе дозируемого материала и другой служебной информации, а также для управления дозатором, для этого он оснащен резистивным сенсорным экраном.

Дозатор является неотъемлемой частью оборудования (фасовочные машины и комплексы ВСЕЛУГ™) для фасовки материалов в тару (клапанные мешки, мешки с открытым верхом или мягкие контейнеры), изготовитель - общество с ограниченной ответственностью «Машиностроительная Компания ВСЕЛУГ», г. Москва.

Схематичное изображения дозатора, встроенного в фасовочную машину приведено на рисунке 1.

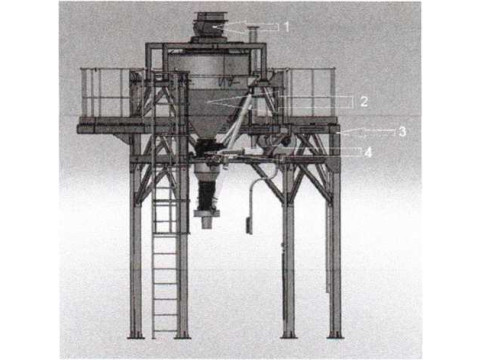

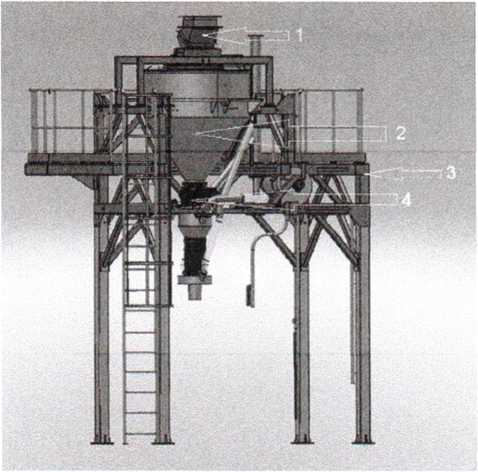

Рисунок 1 - Схематичное изображение дозаторов: 1 - питатель; 2 - ГПУ; 3 -опорная рама; 4 - устройство выгрузки материала

Принцип действия дозатора основан на преобразовании возникающей под действием силы тяжести дозируемого материала деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей в соответствии с предварительно заданной программой сформированной дозы материала, а также результатов измерений в визуальной форме на дисплее терминала.

Дозатор снабжен следующими устройствами и функциями:

- устройство, управляющее питателем;

- устройство задания массы дозы;

- устройство, прерывающее подачу;

- корректирующее устройство;

- автоматическое устройство установки нуля;

- устройство слежения за нулем.

Класс точности Х(х), номинальное значение класса точности Ref(x), значения номинальной максимальной дозы Maxfill, номинальной минимальной дозы Minfill, максимальной нагрузки Мах, минимальной нагрузки Min, обозначение продукта(ов) подлежащих взвешиванию наносятся на маркировочную табличку, закрепленную на корпусе ГПУ.

Программное обеспечение

Интерфейсную часть и логику управления дозатором выполняет программная среда автоматизированной системы управления технологическим процессом (система АСУТП). Обработку сигналов от тензодатчиков и выполнение процесса дозирования обеспечивает ПО, загружаемое в УОАД.

Метрологически значимая часть ПО, предназначенная для аналого-цифрового преобразования сигналов датчиков, их первичной обработки, а также расчёта скорости потока заполнения и истечения материала в дозаторах, представляет собой скомпилированный бинарный файл, загружаемый в цифровые сигнальные процессоры весоизмерительных модулей. Коммуникации с программой управления узла дозирования осуществляются с помощью прямого доступа к памяти посредством стандартизированных средств.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.

Изменение ПО через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:

а) проверка целостности ПО после запуска дозатора (изменение исполняемого файла простым редактором приводит к полной неработоспособности всего ПО и, соответственно узла дозирования);

б) разграничение прав доступа к параметрам юстировки и настройки реализуемое с использованием пароля.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню SIL3 по СТБ IEC 61508-3-2014.

Идентификационные данные формируются при вводе узла дозирования в эксплуатацию и содержат сведения о технологическом объекте, на котором он установлен. Идентификационные данные ПО управления узлом дозирования отображаются в меню «О системе».

Идентификационные данные метрологически значимой части ПО отображаются в меню «О системе» и приведены в таблице 3.

Также для просмотра доступно значение калибровочного коэффициента дозатора, которое может быть указано в свидетельстве о поверке.

Обязательные метрологические требования.

Таблица 1

Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям.

Таблица 2

Комплектность

1. Дозатор- 1 шт.

2. Руководство по эксплуатации (РЭ) - 1 экз.

Место нанесения знака утверждения типа средства измерений:

Наносится типографским способом на эксплуатационную документацию.

Поверка осуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

1. ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний».

2. ВСЛГ.4274.001РЭ «Дозатор весовой дискретного действия ВСЕЛУГ1М

ДВН. Паспорт и Руководство по эксплуатации»

Перечень средств поверки:

1. Весы неавтоматического действия (отдельный контрольный прибор) или взвешивающий узел поверяемого дозатора (контрольный прибор, встроенный в поверяемый дозатор);

2. Гири класса точности Mi по ГОСТ OIML R 111-1-2009.

Идентификация программного обеспечения

Идентификационные данные, а также процедура идентификации ПО описаны в документе «Дозатор весовой дискретного действия ВСЕЛУГ™ ДВН. Паспорт и Руководство по эксплуатации» раздел 2.4 «Программное обеспечение».

Идентификационные данные ПО приведены в таблице 3.

Таблица 3

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации и производителя: дозатор весовой дискретного действия ВСЕЛУГ1X1 ДВН в модификации ДВ2000Н с заводским номером 2437.23.001 соответствует требованиям ТР ТС 004/2011 О безопасности низковольтного оборудования; ТР ТС 010/2011 О безопасности машин и оборудования; ТР ТС 020/2011 Электромагнитная совместимость технических средств; ГОСТ 8.610-2012 «Дозаторы весовые автоматические дискретного действия. Часть 1, Метрологические и технические требования. Методы испытаний»; ВСЛГ.4274.001РЭ Паспорт и Руководство по эксплуатации «Дозатор весовой дискретного действия ВСЕЛУГ™ ДВН».
