Дозаторы пипеточные, одно- и многоканальные, "Блэк"
| Номер в ГРСИ РФ: | РБ 03 07 4477 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | «Thermo Fisher Scientific», США |
Дозаторы пипеточные, одно- и многоканальные, «Блэк» (далее - дозаторы) предназначены для измерений объема дозируемых жидкостей, динамическая вязкость которых не превышает 1,3x10'3 Па-с.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4477 20 |
| Наименование | Дозаторы пипеточные, одно- и многоканальные, "Блэк" |
| Год регистрации | 2020 |
| Номер сертификата | 13853 |
| Дата регистрации | 2020-10-29 |
| Срок действия | 2025-01-27 |
| Получатель сертификата | АО "Термо Фишер Сайентифик", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
АО "Термо Фишер Сайентифик"
Адрес: ул. Кубинская, д. 73, литер А, корпус 1, 196240, г. Санкт-Петербург
Контакты: (812)703-4215 / (812)703-4216 / www.thermofisher.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Дозаторы метрологически обеспечены в Республике Беларусь, за исключением дозаторов моделей ДПОП-1-02-2, ДПОП-1-0,5-5, ДПОП-1-1-5 (в точках, соответствующих наименьшему объему дозирования (0,2; 0,5 и 1 мкл))(НТК №12-18). |
| Методика поверки | Поверка проводится по: МП 2302-0009-2009 для средств измерений, изготовленных до 01.12.2014; по МП 2301-0148-2014 для средств измерений, изготовленных после 01.12.2014. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): Тест-Санкт-Петербург (аттестат аккредитации - №RA.RU.311483, шифр поверительного клейма - СП)(НТК №09-10). Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): ЗАО "Термо Фишер Сайентифик" (аттестат аккредитации - №РОСС RU.0001.310076, шифр поверительного клейма - ГЕН)(НТК №02-14). |
Поверители
Скачать
|
Описание типа РБ 03 07 4477 20 [2010-12-17]
rb-03-07-4477-20_2010-12-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4477 20 [2015-09-30]
rb-03-07-4477-20_2015-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4477 20 [2021-10-14]
rb-03-07-4477-20_2021-10-14.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы пипеточные, одно- и многоканальные, «Блэк» (далее - дозаторы) предназначены для измерений объема дозируемых жидкостей, динамическая вязкость которых не превышает 1,3x10'3 Па-с.
Описание
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом На штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением.
Дозаторы представляют собой одноканальные, восьмиканальные, двенадцатиканальные и шестнадцатиканальные устройства с изменяемым объемом для отбора и дозирования жидкости с высокой точностью.
Дозаторы оборудованы автономным модульным механизмом регулировки объема доз, который позволяет установить объем дозирования с наименьшим шагом. Для уменьшения влияния тепла руки на результат дозирования механизм установки объема доз имеет термоизоляцию от корпуса дозатора.
Значение объема дозы, установленное при использовании операционной кнопки, отображается на цифровом дисплее, встроенном в рукоятку дозатора.
Дозаторы выполнены в чёрном автоклавируемом корпусе.
Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъемность наконечников.
Выпускается тридцать пять модификаций дозаторов: пятнадцать одноканальных с фиксированным объемом доз (ДПОФ), десять одноканальных с переменным объемом доз (ДПОП) и десять многоканальных с переменным объемом доз (ДПМП).

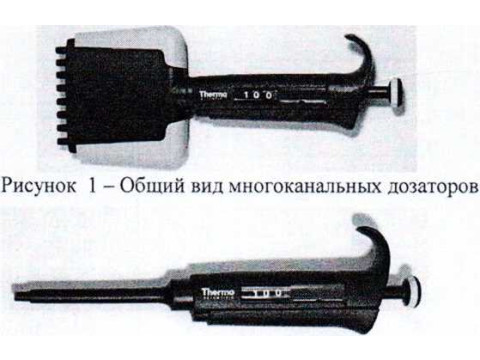

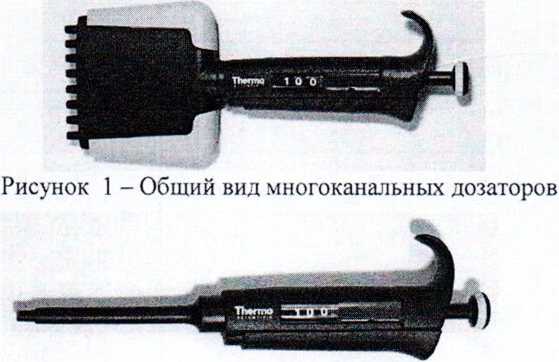

Рисунок 2 - Общий вид одноканальных дозаторов
Пломбирование дозаторов не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование модификаций дозаторов |
Диапазон объемов дозирования, мкл |
Дискретность установки, мкл |
Число каналов |
Пределы допускаемой систематической составляющей основной относительной погрешности, % |
Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной погрешности, % |
|
ДПОФ-1-1 |
1 |
— |
1 |
±8,0 |
7,0 |
|
ДПОФ-1-5 |
5 |
— |
1 |
±5,0 |
5,0 |
|
ДПОФ-1-Ю |
10 |
— |
1 |
±2,5 |
3,0 |
|
ДПОФ-1-20 |
20 |
— |
1 |
±2,0 |
3,0 |
|
ДПОФ-1-25 |
25 |
— |
1 |
±2,0 |
3,0 |
|
ДПОФ-1-50 |
50 |
— |
1 |
±2,0 |
2,5 |
|
ДПОФ-1-100 |
100 |
— |
1 |
±1,5 |
2,0 |
|
ДПОФ-1-200 |
200 |
— |
1 |
±1,5 |
2,0 |
|
ДПОФ-1-250 |
250 |
— |
1 |
±1,5 |
2,0 |
|
ДПОФ-1-500 |
500 |
— |
1 |
±1,0 |
1,0 |
|
ДПОФ-1-1000 |
1000 |
— |
1 |
±1,0 |
1,0 |
|
ДПОФ-1-2000 |
2000 |
— |
1 |
±1,0 |
1,0 |
|
ДПОФ-1-3000 |
3000 |
— |
1 |
±1,0 |
1,0 |
|
ДПОФ-1-5000 |
5000 |
— |
1 |
±1,0 |
1,о |
|
ДПОФ-1-10000 |
10000 |
— |
1 |
±1,0 |
1,0 |
|
ДПОП-1-0,2-2 |
от 0,2 ло 2 |
0,002 |
1 |
±8,0 |
7,0 6.0 |
|
ДПОП-1-0,5-5 |
от 0,5 до 5 |
0,01 |
1 |
±8,0 ±5,0 |
7,0 5,0 |
|
ДПОП-1-1-Ю |
от 1 до 10 |
0,02 |
1 |
±8,0 ±2.5 |
7,0 3,0 |
|
ДПОП-1-2-20 |
от 2 до 20 |
0,02 |
1 |
±8,0 ±2.0 |
6,0 3,0 |
|
ДПОП-1-5-50 |
от 5 до 50 |
0,1 |
1 |
±5,0 ±2.0 |
5,0 2,5 |
|
ДПОП-1-10-100 |
от 10 до 100 |
0,2 |
1 |
±2,5 ±1.5 |
3,0 2,0 |
|
ДПОП-1-20-200 |
от 20 до 200 |
0,2 |
1 |
±2,5 ±1.5 |
3,0 2,0 |
Зродолжение таблицы 1
|
Наименование модификаций дозаторов |
Диапазон объемов дозирования, мкл |
Дискретность установки, мкл |
Число каналов |
Пределы допускаемой систематической составляющей основной относительной погрешности, % |
Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной погрешности, % |
|
ДПОП-1-100-1000 |
от 100 до 1000 |
1,0 |
1 |
±1,5 +1.0 |
2,0 1,0 |
|
ДПОП-1-500-5000 |
от 500 до 5000 |
10,0 |
1 |
±1,0 |
1,0 |
|
ДПОП-1-1000-10 000 |
от 1000 до 10000 |
20,0 |
1 |
±1,0 |
1,0 |
|
ДПМП-8-1-10 |
от 1 до 10 |
0,02 |
8 |
±8,0 ±2.5 |
7,0 3,0 |
|
ДПМП-8-5-50 |
от 5 до 50 |
0,1 |
8 |
±5,0 ±2,0 |
5,0 2,5 |
|
ДПМП-8-10-100 |
от 10 до 100 |
0,2 |
8 |
±2,5 ±1.5 |
3,0 2,0 |
|
ДПМП-8-30-300 |
от 30 до 300 |
1,0 |
8 |
±2,5 ±1.5 |
3,0 2,0 |
|
ДПМП-12-1-10 |
от 1 до 10 |
0,02 |
12 |
±8,0 ±2.5 |
7,0 3,0 |
|
ДПМП-12-5-50 |
от 5 до 50 |
0,1 |
12 |
±5,0 ±2.0 |
5,0 2,5 |
|
ДПМП-12-10-100 |
от 10 до 100 |
0,2 |
12 |
±2,5 ±1.5 |
3,0 2,0 |
|
ДПМП-12-30-300 |
от 30 до 300 |
1,0 |
12 |
±2,5 ±1,5 |
3,0 2,0 |
|
ДПМП-16-1-10 |
от 1 до 10 |
0,02 |
16 |
±8,0 ±2.5 |
7,0 3,0 |
|
ДПМП-16-5-50 |
от 5 до 50 |
0,1 |
16 |
±5,0 ±2.0 |
5,0 2,5 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной систематической составляющей относительной погрешности при отклонении температуры окружающего воздуха от 20 °C на каждые 10 °C, % |
±5 |
|
Нормальные условия измерений: - диапазон рабочих температур, °C - диапазон относительной влажности воздуха, % - атмосферное давление, кПа |
от+18 до +22 от 30 до 80 от 97,3 до 105,3 |
|
Динамическая вязкость дозируемых жидкостей, Па-с, не более |
1,3-10'3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальные габаритные размеры дозаторов без упаковки, высота, мм, не более - одноканальных фиксированного объема - одноканальных переменного объема - восьмиканальных - двенадцатиканальных - шестнадцатиканальных |
300 350 300 300 300 |
|
Масса дозаторов без упаковки, г, не более - одноканальных фиксированного объема - одноканальных переменного объема - восьмиканальных - двенадцатиканальных - шестнадцатиканальных |
150 150 200 250 300 |
|
Условия эксплуатации: - диапазон рабочих температур, °C - диапазон относительной влажности воздуха, % - атмосферное давление, кПа |
от+10 до +35 от 30 до 80 от 97,3 до 105,3 |
|
Средняя наработка на отказ, циклов, не менее - для одноканальных дозаторов - для многоканальных дозаторов Средний срок службы, лет |
100000 50000 4 |
Знак утверждения типа
наносится на дозатор (упаковку с дозатором) методом термопечати, на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность дозатора
|
Наименование |
Обозначение |
Количество |
|
Дозатор |
- |
1 шт. |
|
Многофункциональный ключ |
- |
1 шт. |
|
Коробка упаковочная |
- |
1 шт. |
|
Упаковка со смазкой |
- |
1 шт. |
|
Образцы наконечника |
1-3 шт. | |
|
Руководство по эксплуатации (РЭ) |
- |
1 экз. |
|
Методика поверки |
МП 2301-0148-2014 |
1 экз. |
|
Примечания 1 Поставка может осуществляться в любых сочетаниях дозаторов и соответствующих им наконечников. 2 По требованию потребителя наконечники поставляются по отдельному заказу, в отдельной упаковке. | ||
Поверка
осуществляется по документу МП 2301-0148-2014 «Дозаторы пипеточные, одно- и многоканальные, «Блэк». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 03.10.14.
Основные средства поверки:
- весы лабораторные специального класса точности по ГОСТ OIML R 76-1-2011;
- термометр с диапазоном измерений от 0 до 50 °C, с погрешностью не более ±0,1 °C;
вода дистиллированная по ГОСТ 6709-72;
- барометр с диапазоном измерений от 80 до 160 кПа, с погрешностью не более ±200 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Госстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 28311-89 Дозаторы медицинские лабораторные. Общие технические требования и методы испытаний
ГОСТ 20790-93/ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинские. Общие технические условия
ТУ 9443-008-33189998-2009 «Дозаторы пипеточные, одно- и многоканальные, «Блэк». Технические условия»
